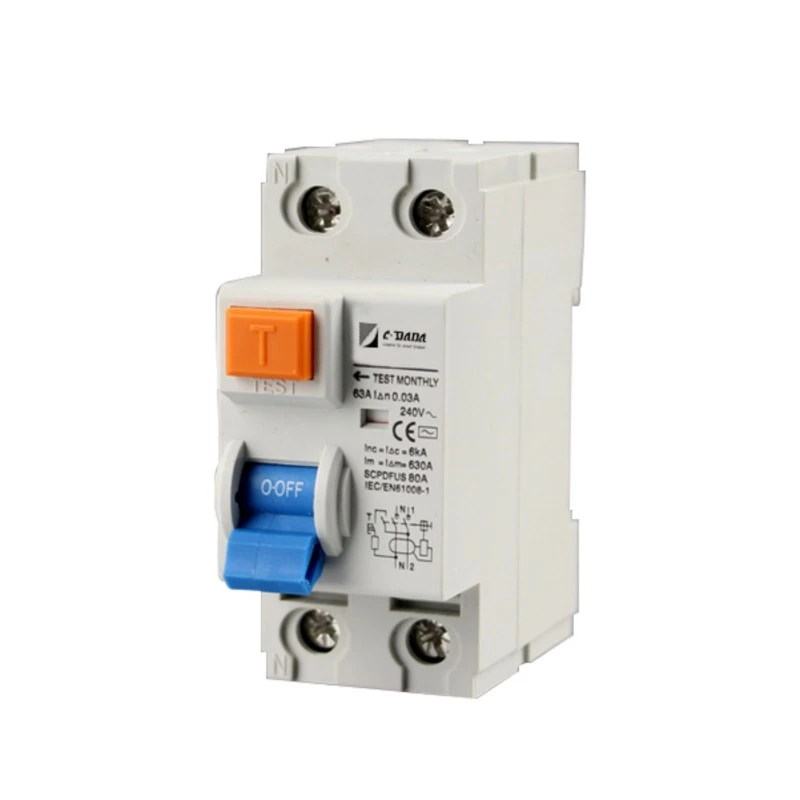

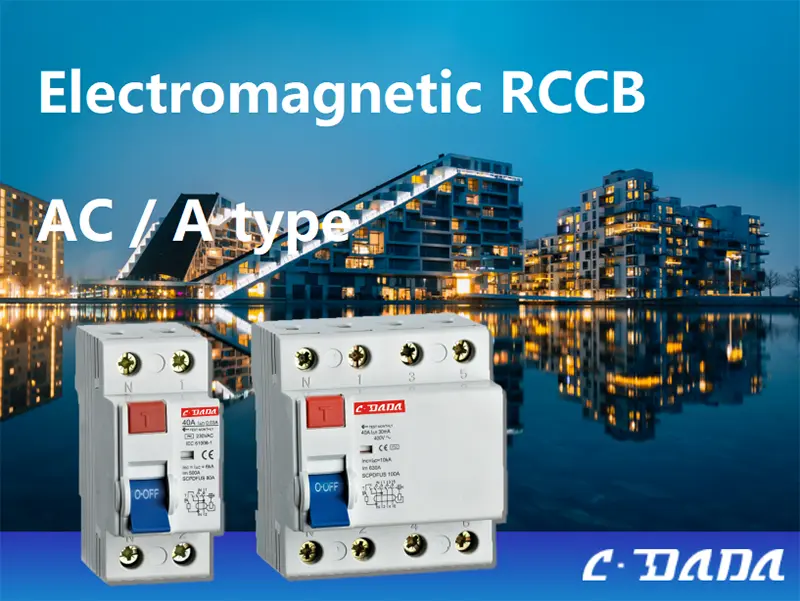

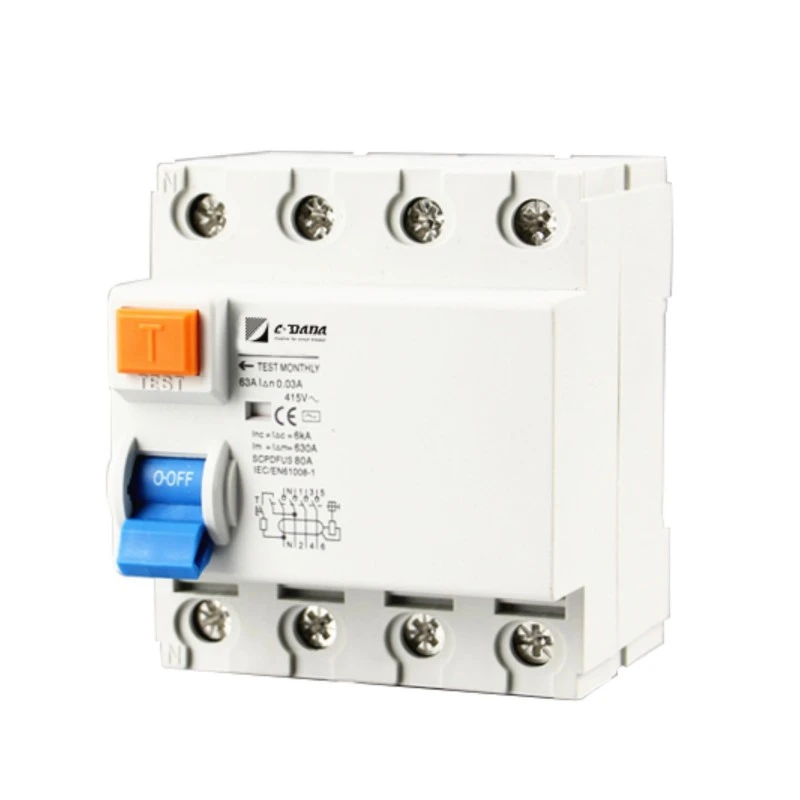

Sähkömagneettinen jäännösvirran katkaisija

Jos luotettavuus ei voi riippua ulkoisesta virtalähteestä, valitse CDADA-sähkömagneettinen jäännösvirtakatkaisija (RCCB). Shanghai DADA Electric CO., LTD:n IEC 61008-1 -standardien mukaisesti suunnittelema tämä puhtaasti sähkömagneettinen vikavirtasuojakytkin toimii ilman elektronisia piirejä tai apujännitettä, joten se on immuuni virranvaihteluille, ylijännitteille tai nollahäviöille.

Saatavana 2P (1+N) ja 4P (3+N) kokoonpanoissa, joiden nimellisvirrat ovat 16A–100A ja herkkyys 10mA, 30mA tai 100mA, se tarjoaa vikaturvallisen maasulkusuojauksen saastuneissa, kosteissa tai epävakaissa verkkoympäristöissä.

6 kA:n ehdollisen oikosulkuluokituksen, paloa hidastavan maahantuodun kotelon ja kosketinasennon ilmaisimen ansiosta CDADA-sähkömagneettinen RCCB on luotettava teollisuuskohteissa, maaseudun infrastruktuurissa ja vientipaneeleissa, joissa absoluuttinen mekaaninen luotettavuus on tärkeintä.

Tärkeimmät tiedot

Tyyppi: Sähkömagneettinen RCCB (ei elektroniikkaa, ei tarvita apuvirtaa)

Standardi: IEC 61008-1

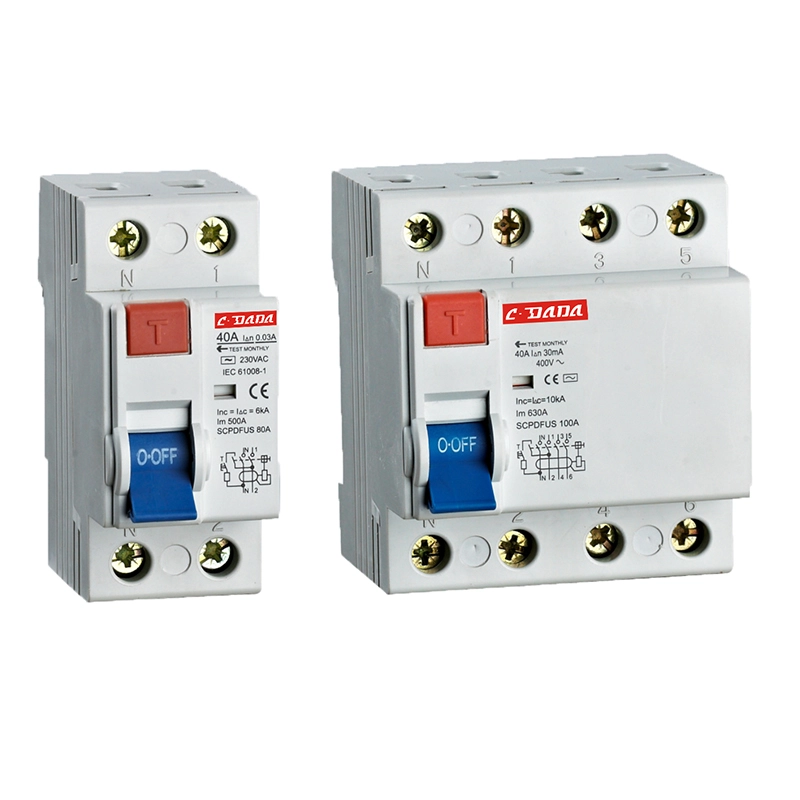

Napat: 2P (1+N) tai 4P (3+N)

Nimellisvirta (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nimellisjännite:

2P: 240V AC

4P: 240/415V AC

Herkkyys (I△n): 10mA, 30mA, 100mA

Ei-laukaisuvirta: 0,5 × I△n

Laukaisuaika kohdassa I△n: ≤ 0,1 sekuntia

Valmistus- ja katkaisukapasiteetti (I₄m):

500A (in ≤ 40A)

630A (in ≥ 63A)

Ehdollinen oikosulkuvirta (sis.): 6kA

Impulssin kestojännite (Uimp): 6000V

Suojausluokka: IP20

Asennus: 35mm DIN-kisko, 45mm leveys

Liittimet: Pin-tyyppinen, tukee kaapeleita aina 35 mm² asti

Kotelo: Paloa hidastava, lämmönkestävä, iskunkestävä tuontimuovi

Käyttölämpötila: Soveltuu saastuneisiin / ankariin ympäristöihin

Visuaalinen ilmaisin: Kontaktorin kunnon ilmaisin (näyttää ON/OFF-tilan)

Laukaisumekanismi: Puhdas sähkömagneettinen vapautus – toimii myös ilman verkkojännitettä

Miksi valita CDADA sähkömagneettinen RCCB?

★ Nolla riippuvuutta syöttöjännitteestä

Toisin kuin elektroniset vikavirtasuojakytkimet, sähkömagneettinen jäännösvirtakatkaisija ei vaadi apuvirtaa – laukeaa luotettavasti, vaikka nolla olisi katkennut, jännite romahtaa tai sähkökatkon aikana.

★ Verraton luotettavuus ankarissa olosuhteissa

Erityinen pääterakenne ja korkealaatuiset materiaalit takaavat vakaan suorituskyvyn pölyisissä, kosteissa tai syövyttävissä ympäristöissä – ihanteellinen maatiloihin, tunneleihin ja ulkokaapeihin.

★ Luonnostaan ​​vikaturvallinen suunnittelu

Ei puolijohteita = ei ikääntymistä, ei ohjelmistohäiriöitä, ei EMI-herkkyyttä. Vain mekaanis-magneettinen fysiikka – todistettu vuosikymmeniä.

★ Globaali standardien noudattaminen

Täysin yhteensopiva IEC 61008-1:n kanssa, soveltuu kansainvälisiin projekteihin, jotka vaativat vankkaa, huoltovapaata suojausta.

★ Selkeä toimintapalaute

Sisäänrakennettu koskettimen asennon ilmaisin mahdollistaa välittömän visuaalisen vahvistuksen – kriittinen turvallisuustarkastuksia ja huoltoa varten.

★ Asiakkaiden luottamuksellisuutta kunnioittaen palvelemme lukuisia jakelijoita ja OEM-kumppaneita maailmanlaajuisesti, jotka toimittavat suuriin projekteihin ja paikallisille markkinoille.

★ Myynti- ja suunnittelutiimimme pyrkivät vastaamaan kaikkiin teknisiin tiedusteluihin 24 työtunnin sisällä.

Tyypilliset sovellukset

Maaseudun sähköistys: Alueet, joilla on epävakaat tai heikot verkostot

Teollisuuslaitokset: korkean EMI-ympäristöt (hitsaajat, moottorit)

Tunnelit ja miinat: Kosteat, saastuneet olosuhteet

Varmuuskopiojärjestelmät: joissa neutraalia eheyttä ei voida taata

Vientipaneelit: markkinoille, jotka vaativat puhdasta sähkömagneettista luotettavuutta (esim. osat Afrikkaa, Lähi-itä, Kaakkois-Aasia)

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mitä eroa on tyypin A ja tyypin AC RCD:illä? A1:

● Tyyppi AC: Havaitsee vain tasaisen sinimuotoisen vaihtovirtavuodon (esim. lämmittimen vioista).

● Tyyppi A: Havaitsee AC + sykkivän DC-vuodon (esim. puhelimen latureista, LED-ajureista, pesukoneista). → Tyyppi A vaaditaan nykyaikaisissa asennuksissa, joissa on elektroniset kuormat. CDADA tarjoaa molemmat tyypit – vahvista sovellustarpeesi.

Q2: Mitä eroa on elektronisilla ja sähkömagneettisilla vikavirtasuojakytkimillä?

Ominaisuus	Elektroninen RCCB	Sähkömagneettinen RCCB
Tehoa tarvitaan	Kyllä (vaatii verkkojännitteen)	Ei – toimii 0V jännitteellä
Neutraali riippuvuus	Epäonnistuu, jos neutraali katkeaa	Toimii edelleen ilman neutraalia
EMI-herkkyys	Voi laukaista virheellisesti moottoreiden/VFD-laitteiden lähellä	Immuuni EMI:lle
Maksaa	Alentaa	Hieman korkeampi
Käytä Case	Vakaat kaupunkiverkot	Ankarat, maaseudun tai kriittiset järjestelmät

Q3: Tukeeko tämä sähkömagneettinen vikavirtasuojakytkin 30 mA:n henkilökohtaista suojausta?

A3: Kyllä – se on saatavana 10 mA, 30 mA ja 100 mA. 30 mA:n versio täyttää IEC:n vaatimukset hengenpelastavalle iskusuojalle.

Q4: Voidaanko sitä käyttää TT-maadoitusjärjestelmissä?

A4: Ehdottomasti. Itse asiassa sähkömagneettisia vikavirtasuojia suositaan TT-järjestelmissä, koska ne eivät ole riippuvaisia ​​vakaasta neutraalista referenssistä - joka voi puuttua tai olla korkea impedanssi TT-asetuksissa.

Kysymys 5: Miksi valita CDADA sähkömagneettiselle jäännösvirran katkaisijalle?

A5: CDADA toimittaa:

● Todellinen IEC 61008-1 -yhteensopiva sähkömagneettinen rakenne

● Ei piilotettua elektroniikkaa – puhdasta magneettista toimintaa

● Korkealaatuinen paloa hidastava kotelo turvallisuuden takaamiseksi

● Todistettu luotettavuus saastuneessa ympäristössä

● OEM-tuki: joukkohinnoittelu, sertifiointiasiakirjat, nopea näytteenotto
