Jäännösvirtakatkaisijan tehtaan suorahinta

CDADAperustettiin vuonna 2004, vaikka alkuperämme juontaa juurensa 1980-luvulle. Vuosikymmenten erikoisosaamisen pohjalta olemme kehittyneet kypsäksi ja ammattimaiseksi jäännösvirtakatkaisijoiden valmistajaksi ja toimittajaksi. Kutsumme sinut kumppaniksemme hyötymään luotettavista teknisistä tukipalveluista ja suoraan tehtaalta -hinnoittelusta.

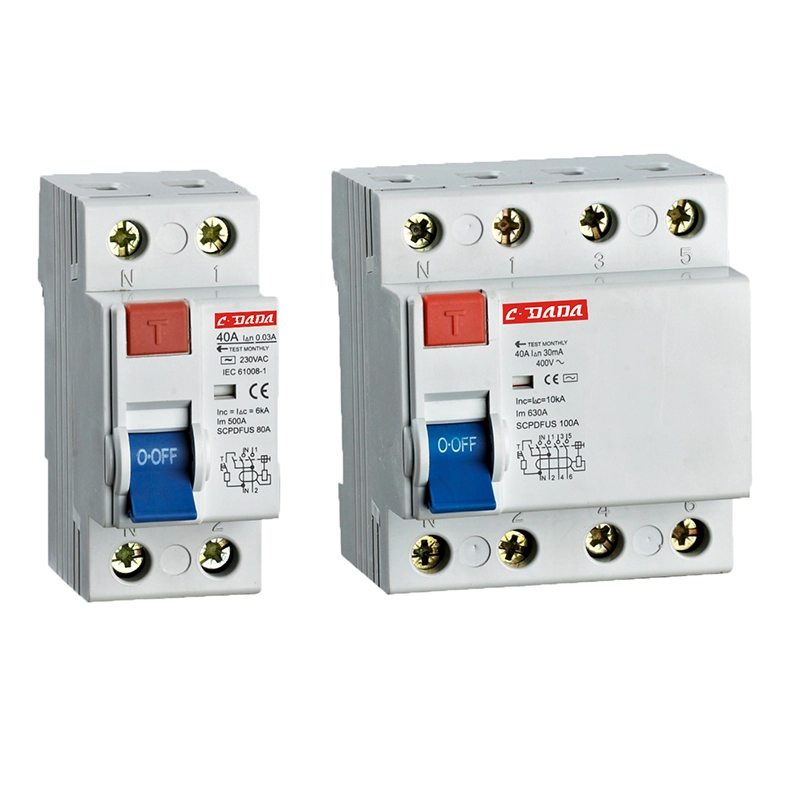

Mikä on jäännösvirtakatkaisija (RCCB)?

RCCB on erikoissähköinen turvalaite, joka on suunniteltu katkaisemaan virtapiiri aina, kun se havaitsee virran epätasapainon jännitteisen (vaiheen) ja nollajohtimen välillä. Tämä epätasapaino, jota kutsutaan jäännösvirraksi tai vuotovirraksi, osoittaa, että sähkö virtaa tahatonta reittiä – mahdollisesti ihmiskehon läpi tai heikkenee eristys.

Toisin kuin anMCBtaiMCCB, vikavirtasuojakytkin ei tarjoa ylikuormitus- tai oikosulkusuojaa yksinään (ellei sitä ole yhdistetty RCBO:ssa). Sen ainoa tarkoitus on hengenturvallisuus ja palontorjunta. Se perustuu Kirchhoffin virtalakiin, jossa risteykseen tulevien virtojen summan on oltava yhtä suuri kuin siitä lähtevien virtojen summa. Jos "sisään"- ja "ulos"-virrat eroavat enemmän kuin laitteen herkkyys (esim. 30 mA), vikavirtasuojakytkin laukeaa.

Tyypit ja luokitukset

Valmistusvalikoimamme kattaa laajan valikoiman RCCB-tyyppejä, jotka sopivat erilaisiin sähköympäristöihin, yksivaiheisista kodeista monimutkaisiin kolmivaiheisiin teollisuusverkkoihin.

Ydintoiminnot ja älykäs suojaus

RCCB:n sydän on nollasekvenssinen virtamuuntaja (Toroid). Tämä komponentti tarkkailee jatkuvasti virran tuottamaa magneettikenttää.

Vuodon havaitseminen: Normaaleissa olosuhteissa suoran ja neutraalin virran magneettikentät kumoavat toisensa. Jos vuotopolku maahan tapahtuu (esim. henkilö koskettaa jännitteistä johtoa), tasapaino rikkoutuu.

Nopea katkaisu: Muuntaja havaitsee tämän "jäännösvuon" ja indusoi jännitteen toisiokäämiinsä. Tätä signaalia vahvistetaan (elektroniikkatyypeissä) tai se laukaisee suoraan herkän releen (sähkömagneettisissa tyypeissä), jolloin mekaaninen salpa vapauttaa ja avaa koskettimet.

Herkkyysarvot:

Suuri herkkyys (10 mA - 30 mA): Suora kosketussuoja (ihmisturvallisuus). Pakollinen kylpyhuoneissa, pistorasioissa ja ulkotiloissa.

Keskiherkkyys (100 mA - 300 mA): Epäsuoraan kosketukseen ja palontorjuntaan. Käytetään pääjakotauluissa suojaamaan kaapeleita eristysvirheiltä.

Ensisijaiset sovellukset ja käyttötapaukset

Asuinturvallisuus: Pakollinen asennus kylpyhuoneisiin, keittiöihin ja ulkopistorasioihin, jotta vältytään kohtalokkaalta sähköiskulta laitteista, kuten hiustenkuivaajasta tai sähkötyökaluista.

Teollisuuden koneet: Suojaa käyttäjää sähköiskulta, kun he käsittelevät metallikoteloisia laitteita tai kannettavia työkaluja.

Terveydenhuollon tilat: Potilasturvallisuuden varmistaminen sairaaloissa, joissa pienetkin vuotovirrat voivat olla kohtalokkaita (käyttämällä B-tyypin tai erikoistuneita lääketieteellisiä IT-järjestelmiä).

Uusiutuva energia: Suojaa aurinkosähköjärjestelmien ja sähköajoneuvojen latausasemien tasa- ja vaihtovirtapuolia maasulkuilta.

Tarkkuusvalmistus: Raaka-aineesta valmiiseen tuotteeseen

Tuotantoprosessimme on tarkkuusmagnetiikan ja koneenrakennuksen sinfonia.

1. Pääraaka-aineet:

Zero-Sequence Transformer Core: Valmistettu erittäin läpäisevistä Permalloy- (nikkeli-rautaseos) tai nanokiteisistä nauhoista. Tämä materiaali on erittäin tärkeä pienten vuotovirtojen havaitsemiseksi ilman kyllästymistä.

Laukaisurele/solenoidi: Erittäin herkkä polarisoitu rele, joka muuntaa muuntajasta tulevan sähköisen signaalin mekaaniseksi liikkeeksi.

Asuminen: Palonkestävä polykarbonaatti (PC) tai nylon (PA66), suunniteltu johtamattomaksi ja iskunkestäväksi.

Yhteystiedot: Hopea-kadmiumoksidi (AgCdO) tai Hopea-nikkeli (AgNi) takaavat luotettavan kytkennän ja alhaisen vastuksen.

2. Tuotannon ja käsittelyn työnkulku:

Toroidin käämitys: Tarkkuusmuuntajan ydin on kierretty tuhansilla kierroksilla erittäin hienoa kuparilankaa. Tämä on tehtävä äärimmäisen varovasti, jotta vältetään kierrosten oikosulku.

Ytimen kapselointi: Magneettinen ydin on kapseloitu epoksihartsiin, joka suojaa sitä tärinältä ja kosteudelta, mikä varmistaa pitkän aikavälin vakauden.

Kokoonpano: Toroidi asetetaan johtimen reitin ympärille (tai johtimet kulkevat sen läpi). Laukaisumekanismi on kytketty pääkosketinsalpaan.

Kalibrointi (herkkyysasetus): Tämä on kriittisin vaihe. Käytämme tarkkoja virtalähteitä vuotovirran (esim. 30 mA) syöttämiseen. Laukaisukelaa säädetään mekaanisesti, kunnes se aktivoituu täsmälleen kynnysarvolla.

Tiukat laadunvalvonta- ja testausstandardit

Noudatamme IEC/EN 62423 ja IEC/EN 61008 standardeja. Testausjärjestelmämme on suunniteltu varmistamaan, että laite laukeaa vain kun sen pitäisi, ja aina kun sen täytyy.

Vakiotestituotteet ja tehdastarkastuskriteerit:

Tuotantokykymme: linja, laitteet ja tiimi

Tilamme on varustettu käsittelemään magneettisen anturikomponenttien herkkää luonnetta.

Tuotantolinja: Käytämme automaattisia toroidisia käämityskoneita, jotka varmistavat tasaisen käännöslaskennan ja jännityksen, mikä on välttämätöntä tarkan virrantunnistuksen kannalta.

Edistyneet laitteet:

Tarkat vuotovirran kalibraattorit: Korkean tarkkuuden instrumentit, jotka pystyvät tuottamaan 0,1 mA:n resoluution vuotovirtoja laukaisuasetusten hienosäätöä varten.

Magneettiset suojakammiot: Käytetään asennuksen aikana estämään ulkoisia magneettikenttiä häiritsemästä herkkää kalibrointiprosessia.

Automaattiset testipenkit: 100 % yksiköistä käy läpi toimintakokeen ennen pakkaamista.

Asiantuntijatiimi:

Magneetti-insinöörit: Ammattilaisia ​​nollasekvenssimuuntajan geometrian suunnittelussa herkkyyden maksimoimiseksi.

Kalibrointiteknikot: Korkeasti koulutettu henkilökunta, joka tarkistaa manuaalisesti herkkien mallien kynnysarvot.

Laadunvarmistus: Omistettu vikatilojen analysointiin ja laukaisumekanismin luotettavuuden varmistamiseen.

Valitse vikavirtasuojakytkimemme. Emme vain valmista kytkimiä; Suunnittelemme mielenrauhan, joka tulee tiedosta, että piirisi tarkkailee selkääsi.
