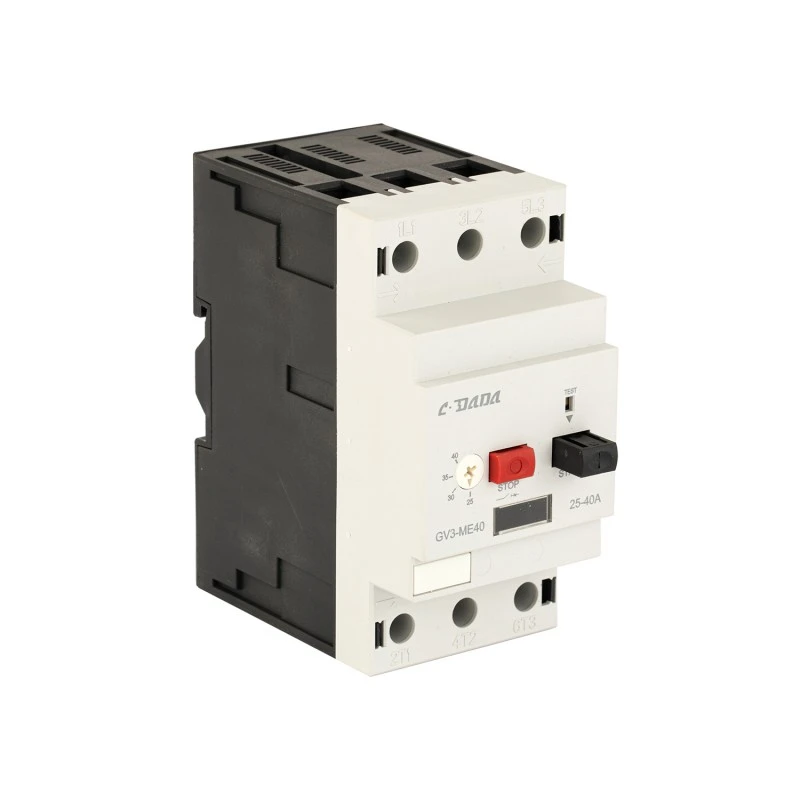

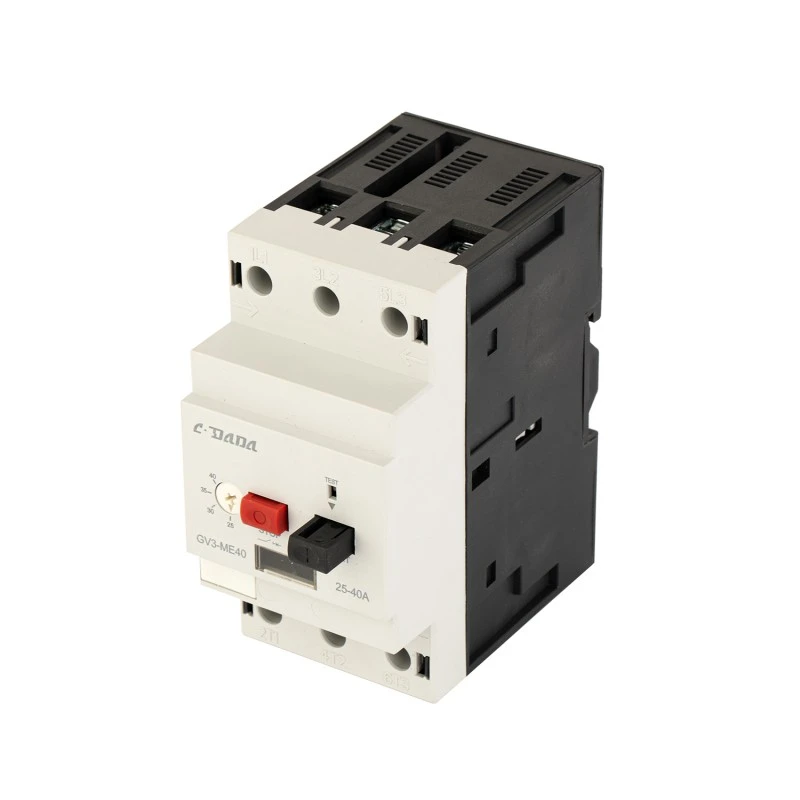

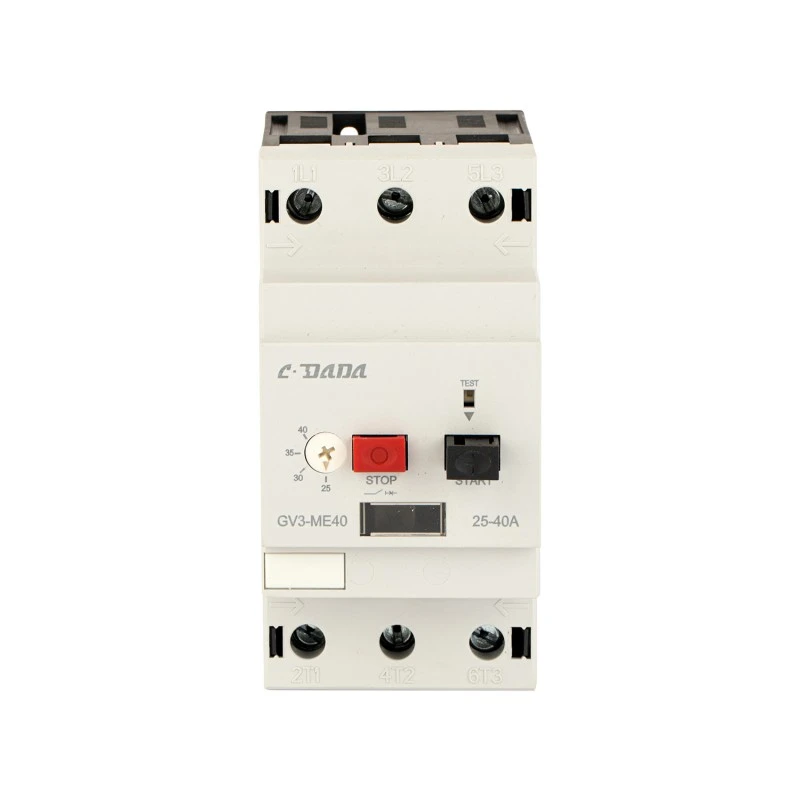

GV3 80A moottorin suojakatkaisin

Varmista luotettava moottorin suojaus CDADA GV3 80A -moottorisuojakatkaisijalla, joka on osa Shanghai DADA Electric CO., LTD:n suunnittelemaa edistynyttä GV2 GV3 -sarjaa. Tämä moottorinsuojakatkaisin (MPCB) on suunniteltu seuraavan sukupolven teknologia-alustalle täysin automatisoituja tuotanto- ja testauslaitteita käyttäen, ja se tarjoaa kattavan suojan moottoreille vaativissa teollisuusympäristöissä.

Asetusvirta-alueella 25A - 80A se tarjoaa lämpöylikuormitussuojan, oikosulkusuojauksen, vaihehäviön havaitsemisen ja eristystoiminnon – kaikki integroituna yhdeksi kestäväksi laitteeseen. CE-standardien mukainen GV3 MPCB, jonka nimellisjännite on 690 V ja joka pystyy suorittamaan 110 000 mekaanista ja sähköistä toimintoa, on täydellinen sovelluksiin, kuten pumppuihin, puhaltimiin, kompressoreihin, kuljettimiin ja LVI-järjestelmiin. Sen lämpötilakompensointi varmistaa tasaisen suorituskyvyn vaihtelevissa ympäristöolosuhteissa, kun taas valinnaiset lisävarusteet, kuten apukoskettimet, alijännitteen vapautus ja shunttilaukaisu, parantavat toimivuutta ja turvallisuutta.

Tärkeimmät tiedot

Mallisarja: GV3 MPCB 80A

Merkki: CDADA | Valmistaja: Shanghai DADA Electric CO.,LTD

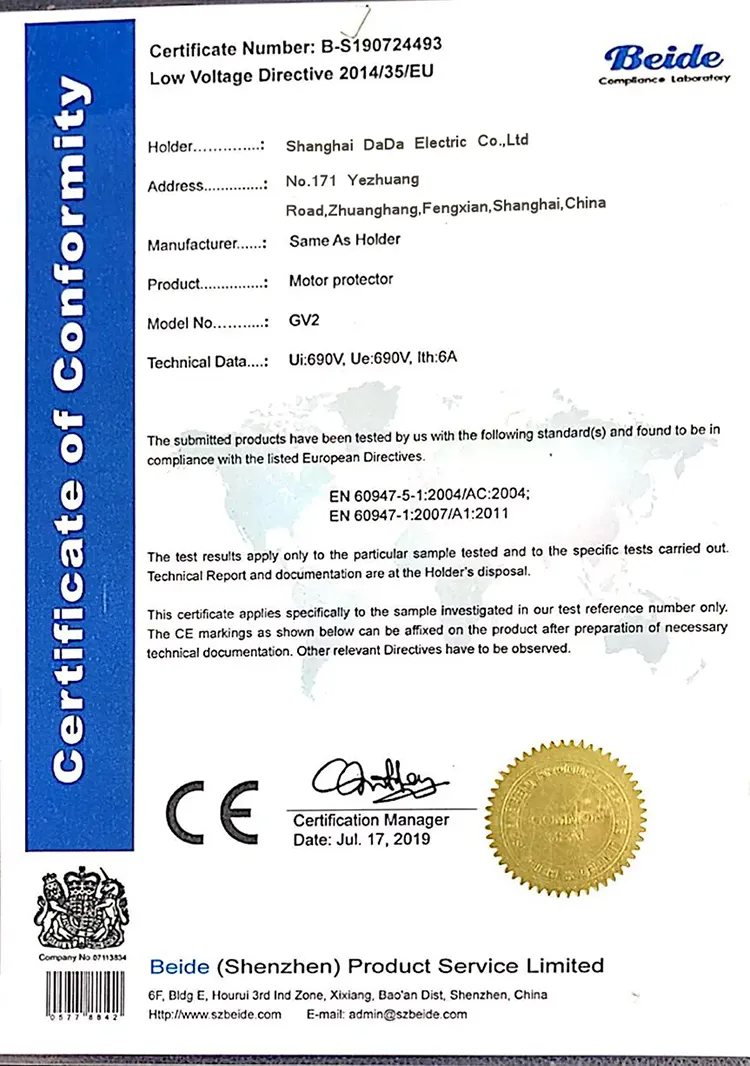

Sertifiointi: CE

Virran asetusalue: 25A – 80A (säädettävä valitsimella)

Kehyksen luokitus: 80A

Nimelliskäyttöjännite: 690V AC

Nimelliseristysjännite (Ui): 690V

Impulssin kestojännite (Uimp): 6000V

Toimintataajuus: 50/60 Hz

Laukaisuluokka: 10A (standardi yleiskäyttöisille moottoreille)

Suojaustoiminnot:

★ Terminen ylikuormitussuoja

★ Oikosulkusuojaus

★ Vaihekatkossuoja

★ Eristystoiminto (näkyvä tauko)

★ Sisäänrakennettu lämpötilakompensointi

Mekaaninen käyttöikä: 110 000 toimenpidettä

Sähköinen käyttöikä (AC-3, 400 V): 110 000 käyttökertaa

Kiristysmomentti: 1,7 N·m

Toimintatapa: Painike ON/OFF selkeällä laukaisuilmaisimella

Asennus: 35 mm DIN-kisko

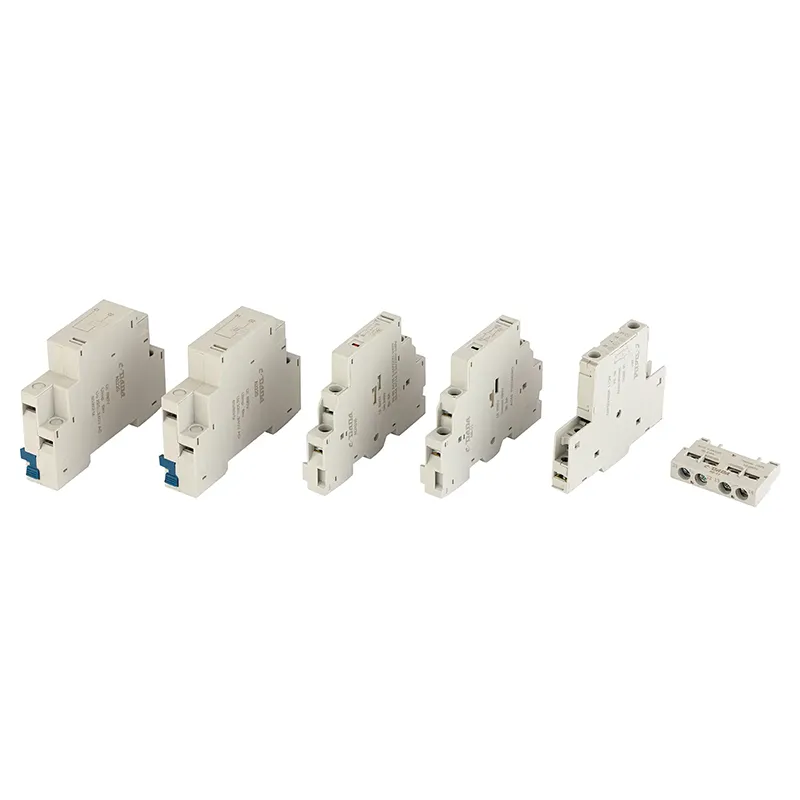

Lisävarusteet:

AE eteenpäin suuntautuva apukosketin

AN-puolen apukosketin

AU:n alijännitteen vapautus

AS-shuntin vapautus

Ääriviivan mitta

Miksi valita CDADA GV3 80A moottorinsuojakatkaisija?

★ Kattava suojaus

Yhdistää katkaisijan + lämpöylikuormitusreleen + eristimen yhteen laitteeseen – vähentää paneelitilaa ja johdotuksen monimutkaisuutta.

★ Korkea kestävyys ja luotettavuus

110 000 mekaanista/sähköistä sykliä takaavat pitkäkestoisen suorituskyvyn myös raskaissa olosuhteissa.

★ Lämpötilan kompensointi

Sisäänrakennettu lämpökompensointi varmistaa tarkan laukaisun ympäristön lämpötilan vaihteluista riippumatta.

★ Tilaa säästävä muotoilu

Kompakti DIN-kiskoon asennettu rakenne tekee siitä ihanteellisen teollisuuden ohjauspaneeleihin ja OEM-koneisiin, joissa tilaa on vähän.

★ Täydellinen lisäekosysteemi

Tukee AE (forward auxiliary), AN (side Auxiliary), AU (alijännitteen vapautus), AS (shunt trip) - mahdollistaa etäsignaloinnin, automaattisen sammutuksen tai PLC-integroinnin.

★ Maailmanlaajuinen vaatimustenmukaisuus

CE-sertifioitu 690 V:lla – sopii kansainvälisille markkinoille, mukaan lukien Eurooppa, Aasia, Afrikka ja Latinalainen Amerikka.

★ Tehtaamme ovat läpäisseet kuuluisien ulkopuolisten tahojen, kuten SGS/Intertek/TUV/KEMA, auditoinnit. Tarkastusraportit ovat saatavilla päteville mahdollisille kumppaneille.

Tyypilliset sovellukset

Teollisuusmoottorit: Pumput, puhaltimet, kompressorit, kuljettimet

LVI-järjestelmät: Suuret jäähdyttimet, ilmanvaihtokoneet

OEM-koneet: Pakkauskoneet, elintarviketeollisuuden laitteet

Rakennusautomaatio: Hissien apulaitteet, suuret ilmanvaihdon säätimet

Jälkiasennusprojektit: Sulakkeiden vaihto + lämpöreleet integroidulla MPCB:llä

Usein kysytyt kysymykset

K1: Mitä eroa on GV2- ja GV3 80A -moottorisuojakatkaisimilla?

A1: GV3-sarja on suunniteltu korkeammille virroille (jopa 80A), kun taas GV2-sarja kattaa pienemmät virrat (jopa 32A). GV3 soveltuu isommille moottoreille ja raskaammille kuormille.

Q2: Voinko käyttää GV3 MPCB:tä yksivaihemoottoreissa?

A2: Kyllä, mutta se on ensisijaisesti suunniteltu kolmivaihemoottoreille. Yksivaiheisissa sovelluksissa kannattaa harkita GV2-sarjaa, joka on räätälöity pienempiin moottoreihin.

Q3: Onko GV3 MPCB:ssä sisäänrakennettu lämpötilakompensointi?

A3: Kyllä! Terminen ylikuormitusmekanismi sisältää lämpötilan kompensoinnin, joka varmistaa tasaisen laukaisukyvyn useissa ympäristön lämpötiloissa – kylmävarastoista kuumille tehtaille.

Q4: Kuinka monta toimintoa GV3 pystyy käsittelemään ennen vaihtoa?

A4: Mekaaninen käyttöikä on arvioitu 110 000 toimintoa varten, ja sähköinen käyttöikä (AC-3, 400 V) on myös 110 000 käyttökertaa, mikä tekee siitä erittäin kestävän jatkuvaan käyttöön teollisuusympäristöissä.

Q5: Miksi valita CDADA GV3 muiden merkkien sijaan?

A5: CDADA tarjoaa:

● Edistyksellinen automaatio tuotannossa → korkea laatu ja johdonmukaisuus

● Vankka CE-sertifikaatti yksityiskohtaisilla testiraporteilla

● Laaja valikoima lisävarusteita (AE/AN/AU/AS) parantaa toiminnallisuutta

● Kilpailukykyinen hinnoittelu laadusta tinkimättä

● Nopea toimitus ja tekninen tuki OEM-valmistajille ja jakelijoille
