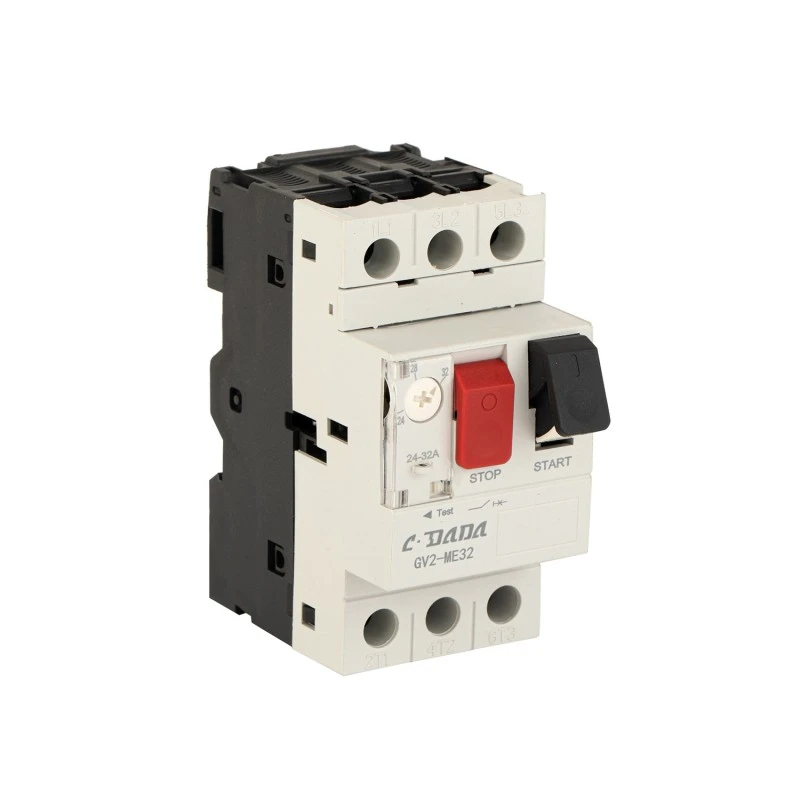

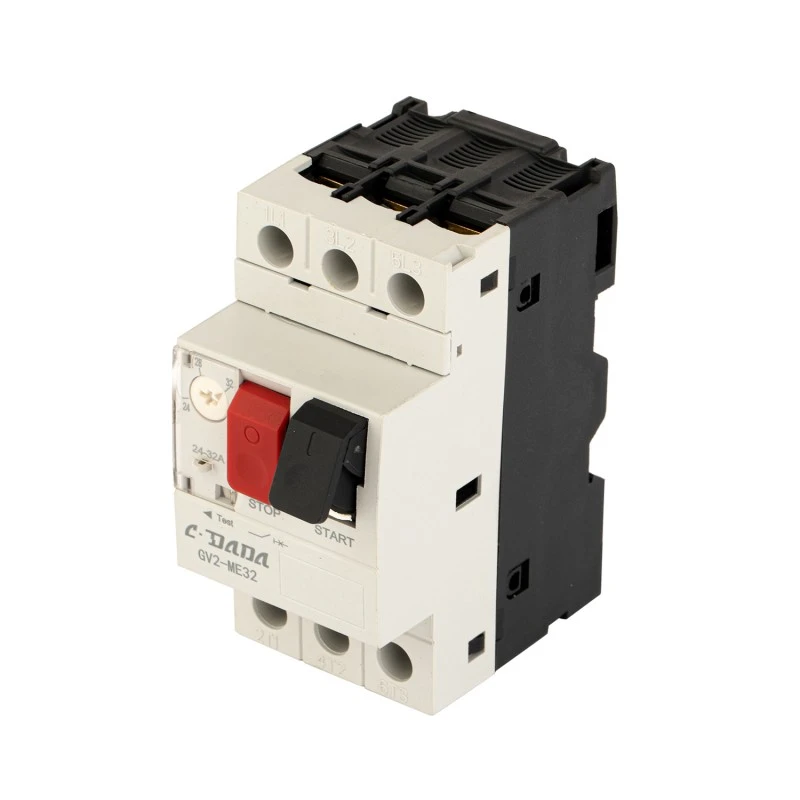

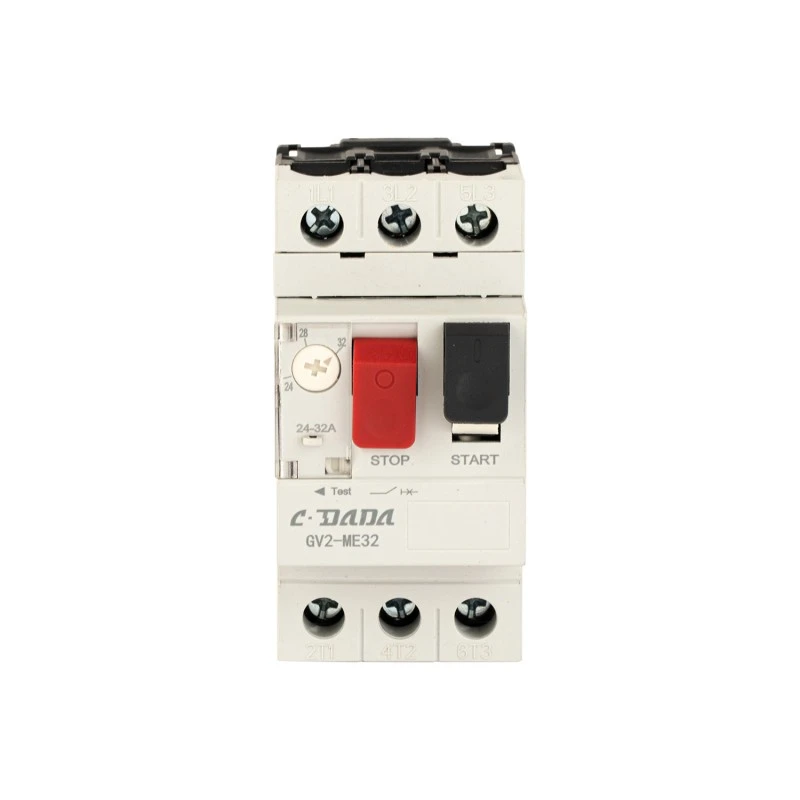

GV2 2P moottorin suojakatkaisin

Yksinkertaista moottorin suojaus CDADA GV2 2P Motor Protection Circuit Breakerilla (MPCB), joka on erittäin tarkka, kompakti ratkaisu, jonka on suunnitellut Shanghai DADA Electric CO., LTD. käyttämällä seuraavan sukupolven teknologia-alustaa ja täysin automatisoitua tuotantoa. Yksi- tai kaksivaiheisiin moottoripiireihin suunniteltu GV2 2P yhdistää ylikuormituksen, oikosulun, vaihehäviön (3-vaihesovelluksiin, kun niitä käytetään sarjoina) ja eristystoiminnot yhteen DIN-kiskoon asennettavaan laitteeseen.

Säädettävä asetusalue 0,1 A - 32 A, lämpökompensointi ympäristön lämpötilan vaihteluille ja nimellinen eristysjännite 690 V takaavat luotettavan suojan pienille moottoreille pumppuissa, puhaltimissa, kompressoreissa, kuljettimissa ja LVI-järjestelmissä. CE-standardien mukainen CDADA GV2 MPCB, joka sisältää 110 000 mekaanista ja sähköistä toimintoa ja varustettu valinnaisilla lisävarusteilla, kuten apukoskettimilla, shunttivapautuksella ja alijännitevapautuksella, tarjoaa teollisuustason suorituskykyä tilaa säästävässä 2-napaisessa muodossa.

Tärkeimmät tiedot

Mallisarja: GV2 2P MPCB

Merkki: CDADA | Valmistaja: Shanghai DADA Electric CO.,LTD

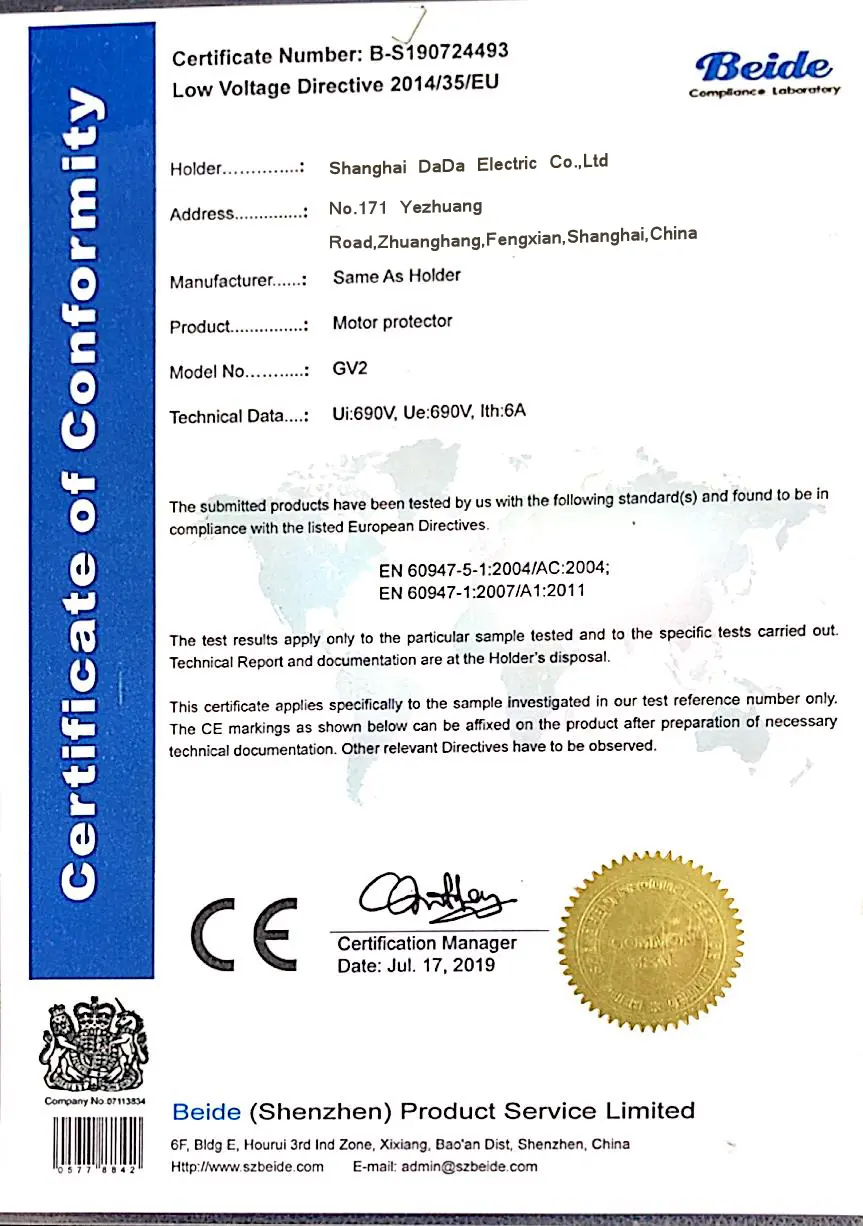

Sertifiointi: CE

Pylväät: 2P (ihanteellinen yksivaihemoottoreille tai osana 3-vaiheista suojasarjaa)

Virran asetusalue: 0.1A – 32A (säädettävissä valitsimella)

Kehyksen luokitus: 32A

Nimelliskäyttöjännite: 690V AC

Nimelliseristysjännite (Ui): 690V

Impulssin kestojännite (Uimp): 6000V

Toimintataajuus: 50/60 Hz

Laukaisuluokka: 10A (standardi yleiskäyttöisille moottoreille)

Suojaustoiminnot:

★ Terminen ylikuormitussuoja

★ Oikosulkusuojaus

★ Vaihekatkossuoja* (*käytettäessä 3-napaisessa kokoonpanossa tai koordinoidussa sarjassa)

★  Eristystoiminto (näkyvä tauko)

★ Sisäänrakennettu lämpötilakompensointi

Mekaaninen käyttöikä: 110 000 toimenpidettä

Sähköinen käyttöikä (AC-3, 400 V): 110 000 käyttökertaa

Kiristysmomentti: 1,7 N·m

Toimintatapa: Painike ON/OFF selkeällä laukaisuilmaisimella

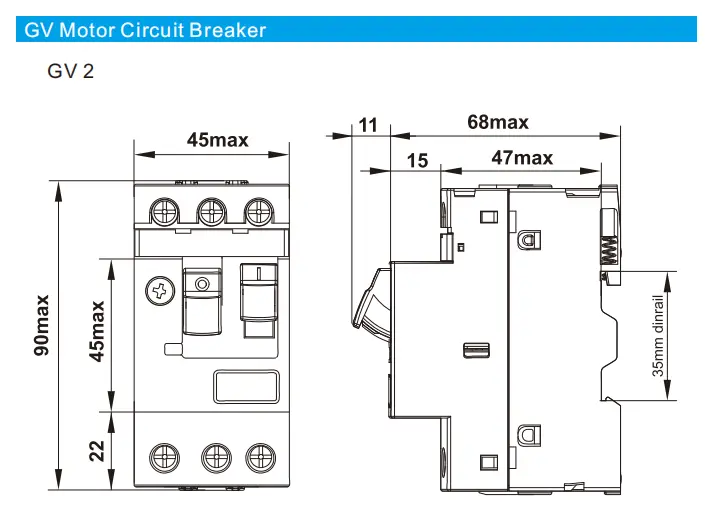

Asennus: 35 mm DIN-kisko

Tekniset tiedot

Miksi valita CDADA GV2 2P moottorinsuojakatkaisija?

★ All-in-One-moottorin suojaus

Yhdistää katkaisijan + lämpöylikuormitusreleen + eristimen - eliminoi erillisten komponenttien tarpeen.

★ Tarkkuus ja vakaus

Lämpötilakompensoitu mekanismi varmistaa tasaisen laukaisun ympäristön muutoksista riippumatta (esim. kuumat työpajat tai kylmät kellarit).

★ Korkea kestävyys

110 000 mekaanista/sähköistä sykliä – ylittää monet kilpailijat pitkän aikavälin luotettavuudessa.

★ Tilaa säästävä 2P-suunnittelu

Ihanteellinen kompakteihin ohjauspaneeleihin, OEM-koneisiin ja jälkiasennusprojekteihin, joissa paneelikiinteistö on rajallinen.

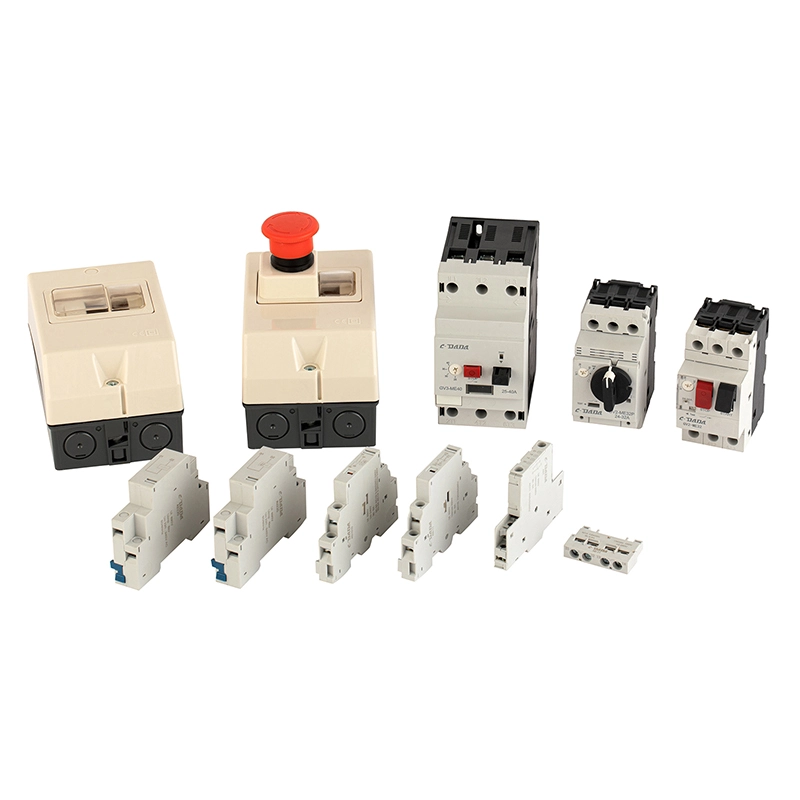

★ Täydellinen lisäekosysteemi

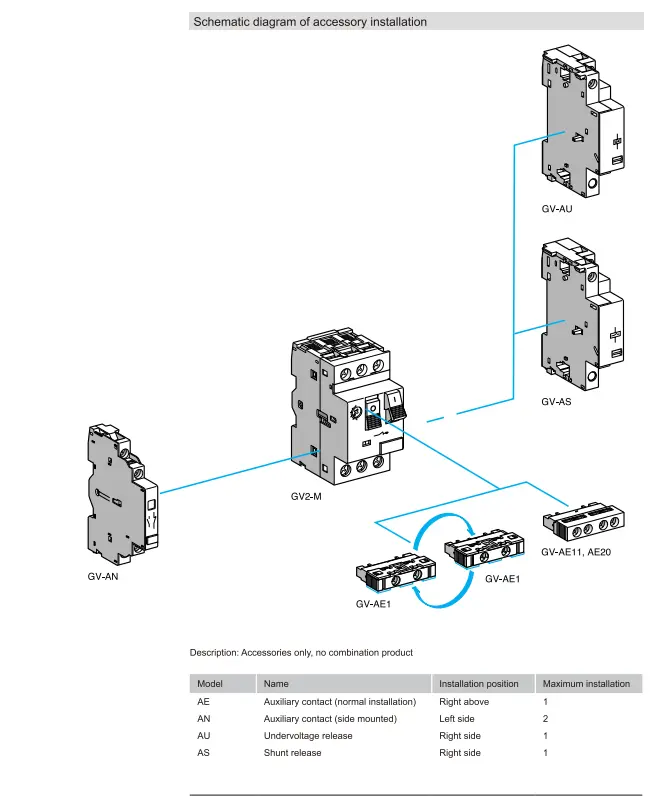

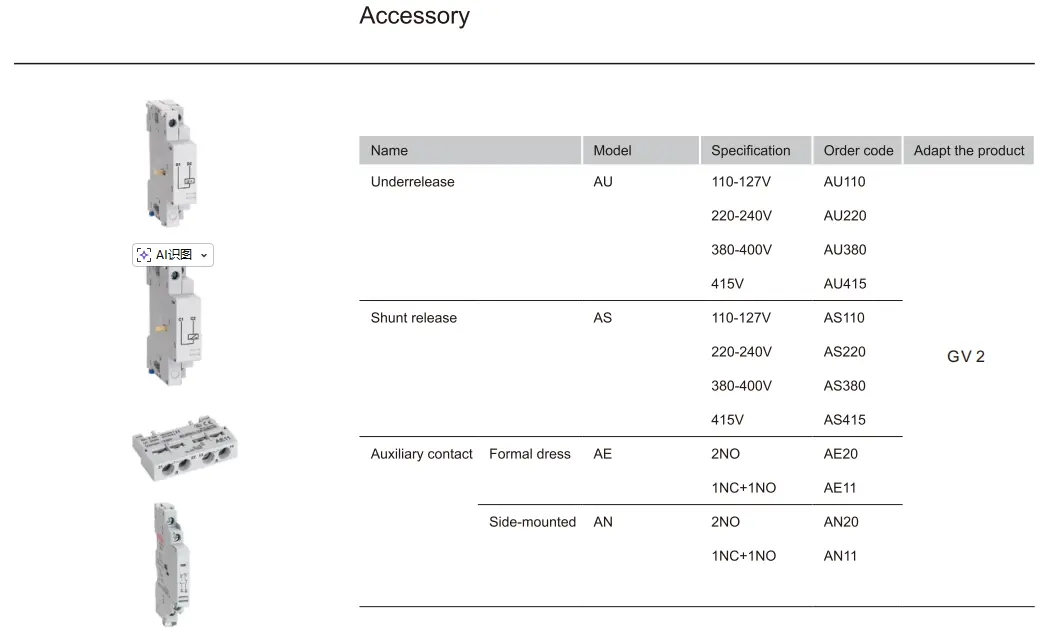

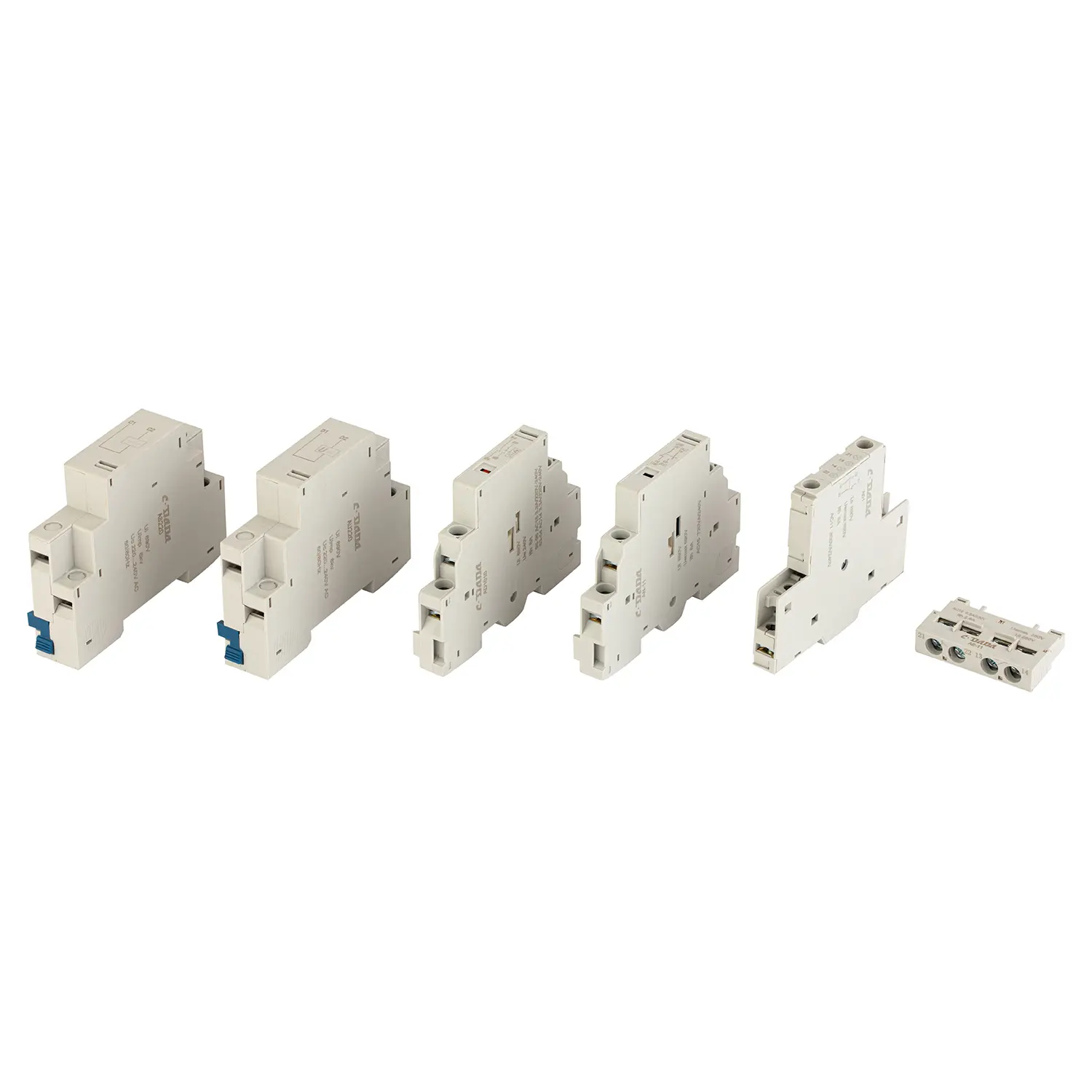

Tukee AE (etuapu), AN (sivuapu), AU (alijännitteen vapautus), AS (shunttilaukaisu) – mahdollistaa etäsignaloinnin, automaattisen sammutuksen tai PLC-integroinnin.

★  Global Compliance

CE-sertifioitu 690 V:n jännitteellä – sopii Euroopan, Aasian, Afrikan ja Latinalaisen Amerikan markkinoille.

★ Johdonmukaisuus varmistetaan automatisoiduilla tuotantolaitteilla, standardoiduilla toimintamenetelmillä, tiukalla saapuvan materiaalin tarkastuksella, prosessin sisäisillä testauksilla ja lopullisella kriittisten parametrien 100 %:n toimintatestauksella.

Tyypilliset sovellukset

Yksivaiheiset moottorit: Pumput, autotallin ovenavaajat, pienet kompressorit

OEM-koneet: Pakkauskoneet, elintarviketeollisuuden laitteet

LVI-järjestelmät: Fan coil-yksiköt, pienet jäähdyttimet

Rakennusautomaatio: Hissien apulaitteet, ilmanvaihdon ohjaus

Jälkiasennusprojektit: Sulakkeiden vaihto + lämpöreleet integroidulla MPCB:llä

Usein kysytyt kysymykset

Q1: Mitä eroa on MPCB:llä ja tavallisella katkaisijalla?

A1: Moottorinsuojakatkaisin (MPCB), kuten GV2, tarjoaa:

● Säädettävä terminen ylikuormitussuoja (sovitettu moottorin FLC:hen)

● Magneettinen oikosulkusuoja

● Vaihehäviön tunnistus (3P-versioissa)

● Eristystoiminto

→ Vakio-MCB:t tarjoavat vain oikosulkusuojauksen ja kiinteän ylikuormitussuojan – ei moottorioptimoitua.

Q2: Voiko 2P GV2 suojata 3-vaihemoottoria?

A2: Ei yksin. 3-vaihemoottoreissa tarvitset kolme GV2-yksikköä (yksi vaihetta kohti), jotka on koordinoitu yhteen, tai käytä 3P MPCB:tä. 2P GV2 on kuitenkin täydellinen yksivaihemoottoreille tai ohjauspiireille.

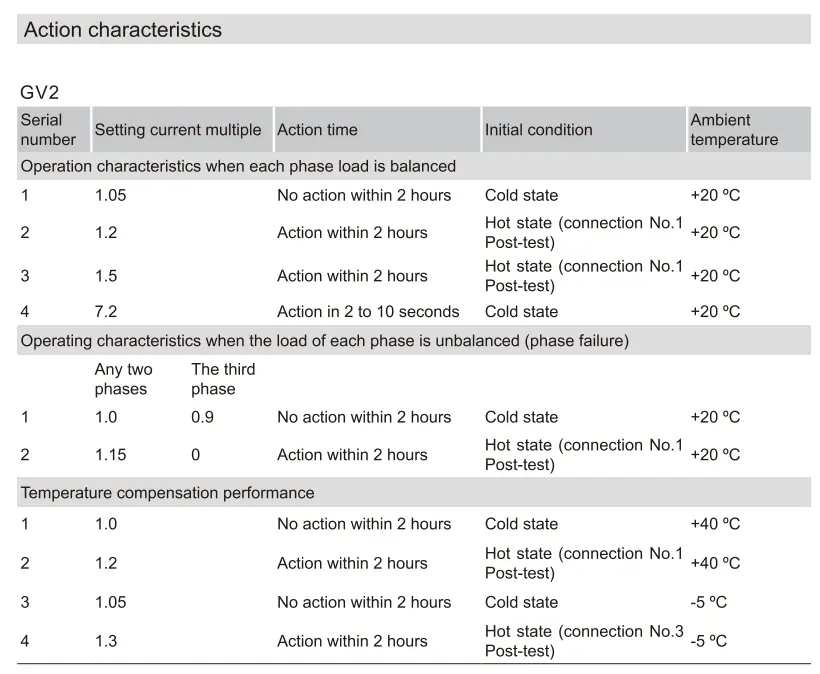

Q3: Mitä "matkaluokka 10A" tarkoittaa?

A3: Se määrittää, kuinka nopeasti katkaisin laukeaa ylikuormituksen alaisena. Luokka 10A tarkoittaa, että se laukeaa 10 sekunnissa 7,2-kertaisella asetusvirralla – ihanteellinen tavallisiin oravahäkkimoottoreihin ilman suurta käynnistysmomenttia.

Q4: Kompensoiko se todella lämpötilaa?

A4: Kyllä! Bimetallinauha on lämpökompensoitu, joten laukaisu pysyy tarkana riippumatta siitä, onko se asennettu 0 °C:n varastoon tai 50 °C:n koteloon.

Q5: Miksi valita CDADA GV2 muiden merkkien sijaan?

A5: CDADA tarjoaa:

● Todellinen CE-sertifikaatti ja testiraportit

● Automatisoitu tuotanto → tasainen laatu ja alhainen vikojen määrä

● Täysi lisävarusteyhteensopivuus (AE/AN/AU/AS)

● Kilpailukykyinen hinnoittelu OEM-valmistajille ja jakelijoille

● Nopea tekninen tuki ja dokumentaatio englanniksi
