Mikä on MCCB?

MCCB -valettu kotelo katkaisija— is a low-voltage protective device that automatically disconnects a circuit when it detects overload or short-circuit conditions. Unlike a fuse, it can be reset and reused after a trip. Valetun kotelon sisällä lämpömagneettinen laukaisumekanismi hoitaa kaksi tehtävää: lämpöelementti reagoi jatkuvaan ylikuormitukseen, kun taas magneettielementti reagoi välittömästi oikosulkuvioihin. The result is protection that matches the way real electrical loads behave.

Milloin MCCB kannattaa valita: pääsyöttimet, kolmivaiheiset jakelukeskukset, suuret moottoripiirit tai mikä tahansa kohta, jossa mahdollinen oikosulkuvirta ylittää sen, minkä MCB voi katkaista.

Kun MCB riittää: lopulliset alipiirit vaatimattomalla kuormituksella ja alhaisella vikatasolla - asuinkortit, valaistus ja pistorasiat.

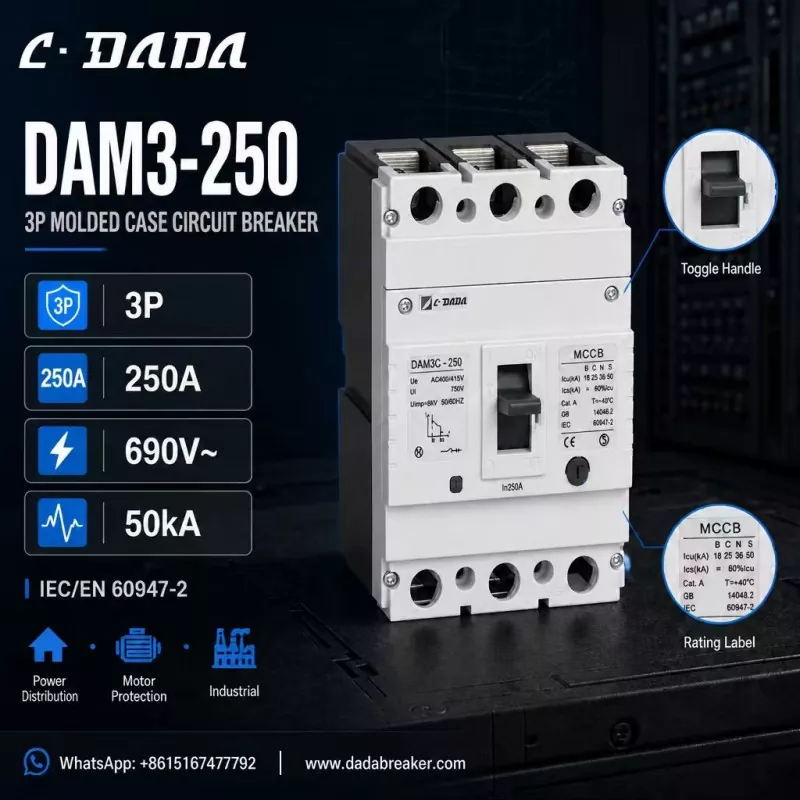

250A three-pole MCCB

Kuinka valita oikea MCCB

Nimellisvirta (In)

1. — sovittaa jatkuvaan kuormaan ja jättää tilaa moottoreiden käynnistysvirroille.

Katkaisukyky (Icu / Ics)

2. — on oltava suurempi kuin mahdollinen oikosulkuvirta asennuskohdassa. Mitä korkeampi vikataso, sitä korkeamman Icu:n tarvitset.

puolalaiset

3. — 3P kolmivaiheisiin järjestelmiin, 4P, jossa nolla on myös irrotettava.

Jännitearvot

4. — Tarkista nimelliskäyttöjännite (Ue), eristysjännite (Ui) ja impulssinkestävyys (Uimp) järjestelmää vastaan.

Standardit ja sertifiointi

5. — Standardin IEC/EN 60947-2 noudattaminen ja CE-merkintä ovat kansainvälisten hankkeiden perusta.

Sovellus

6. — Moottorin suojaus, sähkönjakelu ja teollisuusasennukset voivat vaatia erilaisia runko- ja laukaisuominaisuuksia.

Miltä hyvin määritelty 250A MCCB näyttää:

Jos haluat tehdä tämän konkreettiseksi, harkitse C·DADA Electricin DAM3-250:tä – 250 A kolminapaista MCCB:tä, joka havainnollistaa, mitä tämän luokan laitteissa kannattaa etsiä:

3P-kokoonpano

● 250 A:n nimellisvirralla (In), soveltuu kolmivaiheisiin jakelukeskuksiin

Jännitearvot:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Katkaisukyky jopa 50kA

● — Icu 18 / 25 / 36 / 50 kA B / C / N / S -versioissa, jotta asentajat voivat sovittaa vikatasot verkon eri kohdissa

IEC/EN 60947-2 ja GB 14048.2 mukainen

● CE-merkitty, selkeä ON/OFF-kytkinkahva, joka näyttää käyttötilan

● Rakennettu sähkönjakelu-, moottorisuoja- ja teollisuussovelluksiin

Tämän eritelmän taustalla oleva logiikka: 250 A, 3-napainen runko 50 kA:n katkaisukapasiteetilla kattaa suurimman osan paneelin rakentajien ja urakoitsijoiden tarpeista - pääjakolevyistä moottorin syöttöpiireihin -, kun taas useat Icu-versiot mahdollistavat oikean kokoiset kustannukset suhteessa todellisiin vikatasoihin.

Valinta suositus

● MCB on taloudellinen valinta jopa ~125 A:n loppupiireihin, joissa vikataso on alhainen.

● Valitse pääjakelu-, moottorinsuoja- ja teollisuuskytkentälaitteille MCCB, jonka katkaisukapasiteetti ylittää asennuksen mahdollisen oikosulkuvirran.

● Jos olet epävarma, lisää katkaisukapasiteettia yhtä luokkaa: kustannusero on pieni, kun taas suojamarginaali voi olla ero pienen vian ja suuren käyttökatkon välillä.

Usein kysytyt kysymykset

K: Mikä on MCCB?

V: Avalettu kotelo katkaisijaon nollattava pienjännitesuojalaite, joka katkaisee piirin ylikuormituksen tai oikosulun sattuessa ja joka on suunniteltu suuremmille virroille ja vikatasoille kuin minikatkaisija.

K: Mitä Icu tarkoittaa MCCB:ssä?

V: Icu on suurin oikosulkukatkaisukyky – suurin vikavirta, jonka katkaisija voi katkaista. Ics on palvelun katkaisukyky, taso, jonka se voi keskeyttää toistuvasti ja pysyä toimintakunnossa.

K: Kuinka valitsen MCCB:n katkaisukapasiteetin?

V: Valitse Icu-arvo, joka on suurempi kuin mahdollinen oikosulkuvirta asennuspisteessä. Jakelulevyt, joissa on suuri muuntajakapasiteetti tai pitkät teollisuussyöttölaitteet, tarvitsevat tyypillisesti 36–50 kA luokan laitteita.

K: Mikä on DAM3-250 MCCB?

V: DAM3-250 on C·DADA Electricin 250 A:n kolminapainen valettu katkaisija, jonka jännite on enintään 690 V ja katkaisukapasiteetti enintään 50 kA, virranjakelu-, moottorisuoja- ja teollisuussovelluksiin.
