AnMCCB vuotosuojallayhdistää perinteiset koteloidut katkaisijatoiminnot vikavirtasuojaukseen yhdessä koordinoidussa ratkaisussa. Liikerakennuksille, teollisuuslaitoksille, laitevalmistajille ja sähköurakoitsijoille tämä voi ratkaista yhteisen haasteen: suojata virtapiiriä ylikuormituksilta ja oikosuluilta samalla kun havaitaan mahdollisesti vaarallinen vuotovirta.
Tärkeintä ei ole vain valita katkaisija, jossa on enemmän toimintoja. Laitteen on vastattava järjestelmän jännitettä, nimellisvirtaa, oikosulkuolosuhteita, napakokoonpanoa, vuotovirta-asetusta, asennusympäristöä ja koordinointivaatimuksia. Tässä oppaassa kerrotaan, miten tekniikka toimii, mitä ongelmia se ratkaisee ja mitä ostajien tulee tarkistaa ennen kuin määrittävät vuotosuojalla varustetun MCCB:n.
Sisällysluettelo
- 1. Mikä on vuotosuojalla varustettu MCCB?
- 2. Kuinka vuotosuojaus toimii?
- 3. Mitä sähköongelmia se voi ratkaista?
- 4. Miksi yhdistää MCCB ja vuotosuojaus?
- 5. Missä vuotosuojalla varustettua MCCB:tä käytetään?
- 6. Mitä ostajien tulee tarkistaa ennen valintaa?
- 7. Avainparametrit selitetty
- 8. MCCB, jossa on vuotosuojaus vs. erilliset suojalaitteet
- 9. Asennus- ja huoltonäkökohdat
- 10. Shanghai DaDa Electric Co., Ltd. ja Leakage Protection Solutions
- 11. Usein kysytyt kysymykset
- 12. Johtopäätös
1. Mikä on vuotosuojalla varustettu MCCB?
Valettu kotelon katkaisija, jota yleisesti kutsutaan MCCB:ksi, on suunniteltu suojaamaan pienjännitteisiä sähköpiirejä olosuhteilta, kuten ylikuormitukselta ja oikosululta. Toisin kuin perussuojakytkimet, MCCB voidaan valita useista virtaluokista ja katkaisukapasiteeteista, mikä tekee siitä sopivan kaupallisiin ja teollisiin jakelujärjestelmiin.

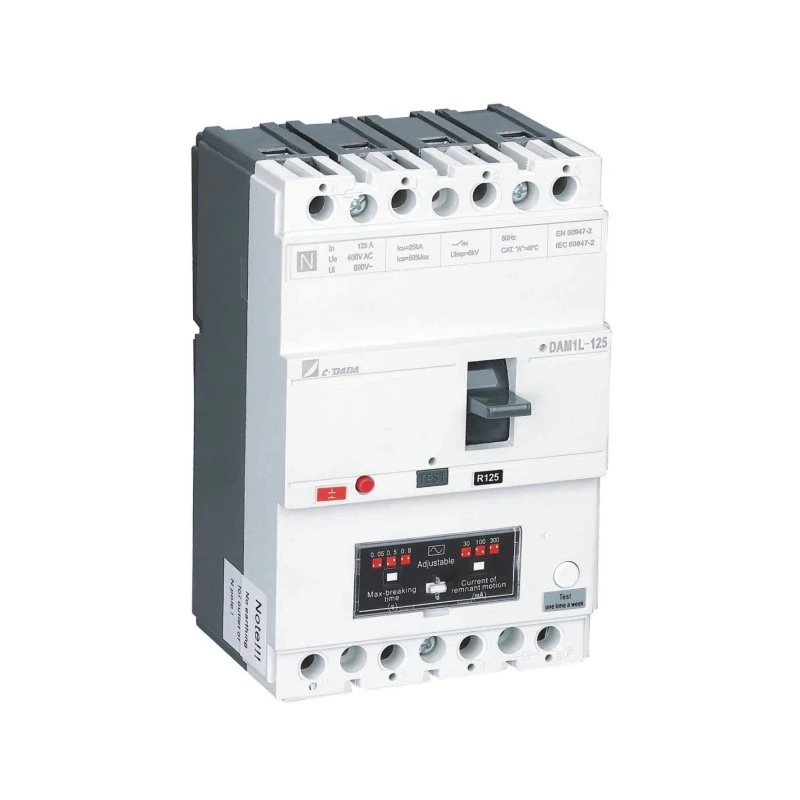

AnMCCB vuotosuojallalisää vikavirran tai maavuodon havaitsemisen näihin tavanomaisiin suojatoimintoihin. Kun epänormaali vuotovirta havaitaan ja se saavuttaa määritellyn toimintatason, suojamekanismi voi laukaista laukaisun ja katkaista viallisen piirin.
Tämä yhdistelmä on erityisen hyödyllinen, kun sähkösuunnittelijat haluavat useita suojakerroksia luomatta tarpeettoman monimutkaista paneelijärjestelyä. Kaupallisia tuotteita on saatavana integroituina MCCB-plus-vikavirtaratkaisuina tai MCCB-yksiköinä yhdistettynä yhteensopiviin vikavirtamoduuleihin. IEC 60947-2 sisältää vaatimukset vikavirtasuojauksella varustetuille katkaisimille, kun taas valmistajat voivat tarjota erilaisia konfiguraatioita ja säätöalueita.
2. Kuinka vuotosuojaus toimii?
Terveessä sähköpiirissä lähtevien johtimien kautta kulkevan virran tulee vastata asianmukaisesti piirin läpi palaavaa virtaa. Vuototila syntyy, kun osa virrasta kulkee tahattoman reitin, kuten eristyksen heikkenemisen, kytketyn laitteen tai henkilön koskettaman jännitteiseen osaan.
Vuotosuoja valvoo tähän epätasapainoon liittyvää jäännösvirtaa. Jos mitattu vikavirta ylittää laitteen konfiguroidun toimintakynnyksen, suojajärjestelmä lähettää laukaisusignaalin MCCB-mekanismille.
Tuotesuunnittelusta riippuen vuotosuojaus voi tarjota säädettävän jäännöskäyttövirran, aikaviiveen, testitoiminnallisuuden, hälytysilmaisun tai muita valvontatoimintoja. Kaupalliset MCCB-vuotosuojatuotteet osoittavat, että herkkyys- ja viiveasetukset voivat vaihdella merkittävästi käyttötarkoituksen mukaan.
Miksi tämä eroaa ylikuormitussuojauksesta?
Ylikuormitussuoja ja vuotosuoja vastaavat erilaisiin ongelmiin. Ylikuormitettu piiri voi ottaa liikaa virtaa, koska siihen on liitetty liian monta kuormaa tai koska laite toimii yli aiotun kapasiteetin. Vuotovika koskee kuitenkin virtaa, joka karkaa sen suunnitellulta johtavalta reitiltä.
Siksi pelkkä ylikuormitussuojauskyvyn lisääminen ei automaattisesti tarjoa sopivaa vuotosuojaa. Sähkönjakelujärjestelmää suunniteltaessa näitä kahta toimintoa tulee harkita erikseen.
3. Mitä sähköongelmia se voi ratkaista?
Tehtaissa, liikerakennuksissa ja infrastruktuuriprojekteissa käytettävät sähkölaitteet voivat toimia pitkiä aikoja vaativissa olosuhteissa. Kosteus, pöly, eristeen vanheneminen, mekaaniset vauriot, asennusvirheet ja laitteiden heikkeneminen voivat kaikki vaikuttaa epänormaaliin virrankulkuun.
Vaurioitunut tai vanhentunut eristys voi luoda tahattomia virtareittejä, jotka eivät välttämättä toimi kuten tavallinen oikosulku.
Vikavirtasuojaus voi auttaa havaitsemaan vuotoolosuhteet, jotka vaativat nopean piirin katkaisun.
Suojaustoimintojen yhdistäminen voi yksinkertaistaa järjestelyä verrattuna useiden itsenäisten komponenttien käyttöön.
Todellinen suojaustaso riippuu koko sähköjärjestelmästä, laitekokoonpanosta ja asennusolosuhteista. Vuotosuojalla varustettua MCCB:tä tulee siksi käsitellä osana oikein suunniteltua suojausjärjestelmää eikä yleisratkaisuna jokaiseen sähkövaaraan.
4. Miksi yhdistää MCCB ja vuotosuojaus?
Monissa sähköprojekteissa tärkein vetovoima on kyky vastata useisiin suojausvaatimuksiin koordinoidussa laitejärjestelyssä. Tämä voi olla arvokasta silloin, kun paneelitila, asennusaika ja järjestelmän koordinointi ovat tärkeitä.
1. Useita suojaustoimintoja
Oikein konfiguroitu laite voi tarjota ylikuormitus-, oikosulkusuojauksen ja vikavirtasuojan samassa suoja-arkkitehtuurissa. Tämä helpottaa insinöörien määritellyn suojausstrategian laatimista syöttö- tai jakelupiirille.
2. Tehokkaampi paneelisuunnittelu
Integroidut tai läheisesti yhteensopivat suojakomponentit voivat vähentää erillisten laitteiden, johtojen ja asennusjärjestelyjen tarvetta. Vikavirtasuojattujen MCCB:iden valmistajat korostavat erityisesti kompaktia asennusta ja pienempiä komponenttivaatimuksia käytännön etuina.
3. Säädettävä suoja
Joissakin tuotteissa on säädettävät vikavirtakynnykset ja aikaviiveet. Tämä mahdollistaa suojajärjestelyn sovittamisen eri piireihin sen sijaan, että luottaisi yhteen kiinteään asetukseen jokaisessa sovelluksessa.
4. Helpompi järjestelmän suunnittelu
Kun ylikuormitus-, oikosulku- ja vuotovaatimuksia tarkastellaan yhdessä, insinöörit voivat arvioida koko suojausstrategian sen sijaan, että valitsisivat yksittäisiä komponentteja erikseen.
5. Missä vuotosuojalla varustettua MCCB:tä käytetään?
Sopiva sovellus riippuu sähkösuunnittelusta, paikallisista vaatimuksista ja tuotteen teknisistä tiedoista. Tyypillisiä sovellusalueita ovat:
- Liikerakennusten jakelutaulut
- Teollisuuden sähkönjakelujärjestelmät
- Tehtaan tuotantolaitteet
- Moottorien ja koneiden syöttölaitteet
- Työpajat ja tuotantotilat
- Infrastruktuuri- ja sähköasennukset
- Maavuotovalvontaa vaativat sähkölaitteet
- Jakelujärjestelmät, joissa paneelitilaa on rajoitetusti
- Projektit, jotka vaativat koordinoitua ylikuormitus-, oikosulku- ja vikavirtasuojausta
MCCB:itä käytetään laajalti teollisessa ja kaupallisessa jakelussa, koska niiden nykyiset nimellisarvot ja keskeytysominaisuudet voivat kattaa sovelluksia, jotka eivät ole tyypillisiä pienten haarakatkaisijoiden valikoimaa.
6. Mitä ostajien tulee tarkistaa ennen valintaa?
Vuotosuojalla varustetun MCCB:n valitseminen vain nimellisampeerimäärän perusteella voi aiheuttaa ongelmia asennuksen aikana. Ostajien tulee toimittaa valmistajalle tai sähköinsinöörille riittävät järjestelmätiedot ennen mallin vahvistamista.
- Nimellisvirta:Määritä odotettu jatkuva kuormitus ja valitse sopiva virran arvo koko piirisuunnittelun perusteella.
- Käyttöjännite:Varmista järjestelmän jännite ja soveltuuko tuote aiottuun vaihtovirtasovellukseen.
- Napojen lukumäärä:Tarkista, vaatiiko järjestelmä 3P:n, 4P:n tai muun kokoonpanon.
- Oikosulkukyky:Tarkista käytettävissä oleva mahdollinen vikavirta ja varmista, että katkaisijalla on asianmukainen keskeytysarvo.
- Vuotoherkkyys:Määritä aiotun suojausstrategian vaatima jäännöskäyttövirta.
- Aikaviive:Harkitse, tarvitaanko välitöntä toimintaa tai viivästettyä vastetta koordinoidaksesi ylä- tai loppupään laitteiden kanssa.
- Asennusehdot:Tarkista ympäristön lämpötila, kotelo, kosteus, korkeus ja muut asiaankuuluvat ympäristötekijät.
- Standardit ja sertifioinnit:Vahvista kohdemarkkinoilla vaadittavat standardit ja hyväksynnät.
7. Avainparametrit selitetty
Seuraavat parametrit ovat erityisen tärkeitä verrattaessa erilaisia MCCB-vuotosuojatuotteita.
| Parametri | Miksi sillä on merkitystä | Mitä ostajien tulee vahvistaa |
|---|---|---|
| Nimellisvirta (in) | Määrittää virtatason, jonka katkaisija on suunniteltu kuljettamaan tietyissä olosuhteissa. | Yhdistä katkaisin piirin kuormaan ja johtimen malliin. |
| Nimellisjännite (Ue) | Määrittää sovelluksen sähköisen käyttöjännitteen. | Varmista yhteensopivuus järjestelmän jännitteen kanssa. |
| Katkaisukapasiteetti | Osoittaa vikavirran, jonka katkaisija voi turvallisesti katkaista määritetyissä testiolosuhteissa. | Vertaa tuotteen arvoa käytettävissä olevaan oikosulkuvirtaan. |
| Vuotovirran asetus | Määrittää jäännösvirran tason, jolla vuotosuoja toimii. | Vahvista tarvittava herkkyys ja säätöalue. |
| Aikaviive | Voi auttaa koordinoimaan vuotosuojausta muiden suojalaitteiden kanssa. | Tarkista, onko vaadittu vastaus välitön vai viivästynyt. |
| Puolan lukumäärä | Määrittää, mitkä johtimet kytketään ja suojataan. | Vahvista 3P, 4P tai muu vaadittu määritys. |
| Standardit | Tarjoaa puitteet tuotteiden suorituskyvylle ja testaukselle. | Tarkista sovellettavat IEC-, alue- ja projektivaatimukset. |
Esimerkiksi nykyiset kaupalliset tuotteet, joissa on vikavirtasuoja, voivat tarjota erilaisia yhdistelmiä nimellisvirrasta, napakonfiguraatiosta, käyttöjännitteestä ja katkaisukyvystä. Nämä tekniset tiedot tulee aina verrata todelliseen tuotetietolomakkeeseen sen sijaan, että ne olisivat oletettavasti pelkästään tuotekategorian perusteella.
8. MCCB, jossa on vuotosuojaus vs. erilliset suojalaitteet
Sekä integroidut että erilliset suojajärjestelyt voivat olla teknisesti asianmukaisia. Parempi konfiguraatio riippuu projektin sähköarkkitehtuurista, tilatarpeista, koordinointistrategiasta ja hankinnan mieltymyksistä.
| Harkinta | MCCB vuotosuojauksella | Erillinen suojajärjestely |
|---|---|---|
| Paneelin asettelu | Voi tarjota kompaktin järjestelyn. | Saattaa vaatia lisää asennustilaa. |
| Johdotus | Voi vähentää erillisten suojakomponenttien välistä yhteyttä. | Saattaa vaatia lisäjohdotusta ja koordinointia. |
| Suojaustoiminnot | Suunniteltu yhdistetyn suojajärjestelyn ympärille. | Toiminnot voidaan valita itsenäisesti. |
| Huolto | Vähemmän erillisiä osia voi yksinkertaistaa tarkastusta. | Yksittäiset komponentit voidaan vaihtaa erikseen suunnittelusta riippuen. |
| Räätälöinti | Riippuu käytettävissä olevista katkaisija- ja vuotosuojauskokoonpanoista. | Voi tarjota joustavuutta yhdistämällä erilaisia laitteita. |
Tärkeää on, että integraatio ei automaattisesti tarkoita soveltuvuutta. Valitun yhdistelmän tulee silti täyttää asennuksen sähkövaatimukset.
9. Asennus- ja huoltonäkökohdat
Oikea asennus on yhtä tärkeää kuin oikean katkaisijan valinta. Jopa hyvin suunniteltu MCCB, jossa on vuodonsuoja, ei välttämättä tarjoa haluttua suorituskykyä, jos johdotus, maadoitusjärjestely, asetukset tai asennusympäristö ovat virheellisiä.
Tarkista johdot huolellisesti
Noudata valmistajan kytkentäkaaviota ja asennusohjeita. Vaihe- ja nollajohtimet on tarvittaessa järjestettävä oikein, jotta vikavirran tunnistusjärjestelmä toimii tarkoitetulla tavalla.
Tarkista vuotoasetus
Älä oleta, että pienin käytettävissä oleva vuotovirta-asetus on automaattisesti sopiva. Asetuksen tulee vastata suunniteltua suojaustoimintoa ja piirin sähköisiä ominaisuuksia.
Harkitse valikoivuutta
Suuret jakelujärjestelmät voivat sisältää useita suojalaitteita. Niiden toimintaominaisuudet tulee tarkastella yhdessä, jotta asianmukainen alavirtavika ei tarpeettomasti irrota paljon suurempaa osaa laitteistosta.
Suorita toiminnallinen testaus
Jos tuote tarjoaa testitoiminnon, testauksen tulee noudattaa valmistajan suosittelemaa menettelyä ja asennukseen sovellettavia vaatimuksia. Jotkut vikavirtalaitteet tarjoavat testaustoimintoja ja lisävalvontaominaisuuksia.
10. Shanghai DaDa Electric Co., Ltd. ja Leakage Protection Solutions
Shanghai DaDa Electric Co., Ltd. tarjoaa MCCB-ratkaisuja, jotka on suunniteltu sovelluksiin, joissa perinteisen piirisuojauksen ja vuotosuojauksen on toimittava yhdessä. Sen DAM1L-sarja on esimerkki integroidulla vikavirtasuojalla varustetusta MCCB:stä, joka on suunniteltu sovelluksiin, kuten rakennusten sähköjärjestelmiin, teollisuuskohteisiin ja muihin pienjännitejakeluympäristöihin.
Tuotetiedot osoittavat kokoonpanot, kuten nelinapaisen rakenteen, laajan nimellisvirta-alueen ja säädettävän maavuotosuojauksen. Mallista riippuen vuotokäyttövirta voidaan konfiguroida tietylle alueelle, jolloin suojausstrategia voidaan mukauttaa erilaisiin sovelluksiin.
Ulkomaisille ostajille, jakelijoille, paneelirakentajille ja sähköurakoitsijoille hyödyllisin tapa on toimittaa toimittajalle projektin vaatimukset ennen tarjouksen pyytämistä. Tämä auttaa määrittämään, onko vaadittu virran arvo, napajärjestely, vuotoasetus, katkaisukyky ja sertifikaatti saatavilla aiotussa kokoonpanossa.
Tiedusteluihin sisällytettävät tiedot
- Vaadittu nimellisvirta
- Järjestelmän jännite ja taajuus
- Napojen lukumäärä
- Vaadittu vuotovirtaherkkyys
- Vaadittu aikaviivetoiminto
- Odotettu oikosulkuvirta tai vaadittu katkaisukyky
- Asennusympäristö
- Kohdemarkkinat ja sertifiointivaatimukset
- Vaadittu määrä
- OEM tai mukautetut vaatimukset, jos sovellettavissa
Näiden tietojen ilmoittaminen alussa voi tehostaa teknistä viestintää ja vähentää riskiä valita katkaisija, joka ei sovi lopulliseen asennukseen.
11. Usein kysytyt kysymykset
Vuotosuoja havaitsee tahattomasta virtatiestä johtuvan nollavirran ja voi käynnistää katkaisijan laukaisun, kun määritetty toimintakynnys saavutetaan. Se käsittelee erilaisia olosuhteita kuin perinteinen ylikuormitus- ja oikosulkusuojaus.
Ei. Tavallinen MCCB tarjoaa toimintoja, kuten ylikuormitus- ja oikosulkusuojauksen, kun taas vuotosuojattu kokoonpano lisää jäännösvirran havaitsemista ja suojaa.
Vuotosuojaus voi auttaa havaitsemaan tietyt epänormaalit virtareitit, jotka voivat aiheuttaa sähkövaaroja. Palontorjunta riippuu kuitenkin täydellisestä sähköasennuksesta, laitteiden kunnosta, suojausasetuksista ja sovellettavista turvatoimenpiteistä.
Jokaiselle asennukselle ei ole yhtä sopivaa asetusta. Sopiva arvo riippuu suojaustavoitteesta, piirin ominaisuuksista, laitteista ja sovellettavista sähkövaatimuksista. Pätevän henkilöstön tulee määrittää asetus.
MCCB-konfiguraatio suunnitellaan tavallisesti tavanomaisten katkaisijan suojaustoimintojen ympärille, mutta tarkat suojaustoiminnot riippuvat tietystä mallista ja laukaisuyksikön kokoonpanosta. Tarkista aina valmistajan tekniset asiakirjat.
IEC 60947-2 on tärkeä standardi pienjännitekatkaisimille ja sisältää vaatimukset, jotka koskevat vikavirtasuojattuja katkaisijoita. Myös alueellisia standardeja ja hankekohtaisia vaatimuksia voidaan soveltaa.
Kyllä, sopivia malleja voidaan käyttää teollisissa jakelu- ja laitesovelluksissa, kun niiden sähköarvot, suojausominaisuudet ja ympäristövaatimukset vastaavat asennusta.
Ilmoita tarvittava virta, jännite, navat, katkaisukyky, vuotovirran asetus, aikaviivevaatimus, asennusolosuhteet, määrä ja tavoitesertifikaatti. Tämä antaa valmistajalle tarpeeksi tietoa sopivan kokoonpanon suosittelemiseksi.
12. Johtopäätös
Vuotosuojalla varustettu MCCB käsittelee kahta tärkeää sähkösuojan osa-aluetta: perinteistä ylivirtasuojaa ja jäännösvirran havaitsemista. Tuomalla nämä toiminnot yhteen koordinoiduksi ratkaisuksi se voi auttaa yksinkertaistamaan sähkönjakelusuunnitelmia, joissa sähköturvallisuus, paneelitila ja järjestelmän koordinointi ovat tärkeitä.
Tärkein askel on katsoa pidemmälle kuin tuotteen nimi. Nimellisvirta, käyttöjännite, katkaisukyky, napakokoonpano, vuotoherkkyys, aikaviive, asennusolosuhteet ja sovellettavat standardit vaikuttavat kaikki siihen, soveltuuko tietty MCCB projektiin.
Ostajille, jotka arvioivat vuodonsuojattuja MCCB:itä liikerakennuksiin, teollisuuslaitoksiin, jakelupaneeleihin tai OEM-sovelluksiin, työskentely suoraan todellisista sähkövaatimuksista on luotettavin tapa löytää sopiva kokoonpano.
Tarvitsetko MCCB:n vuotosuojauksella?
Jos hankit MCCB:itä uuteen sähköprojektiin, korvaat olemassa olevia suojalaitteita tai kehität räätälöityä jakeluratkaisua,Shanghai DaDa Electric Co., Ltd.voi auttaa sinua tarkistamaan vaaditut tekniset tiedot ja tuotteen kokoonpanon. Jaa jännite, virta, napanumero, vuodonsuojausvaatimukset ja sovelluksen tiedot keskustellaksesi sopivasta ratkaisusta.
Tuotetiedot, OEM-vaatimukset tai projektitiedustelut,ota meihin yhteyttäsähkövaatimukset ja sovellustiedot.
