250 V DC miniatyyri katkaisija

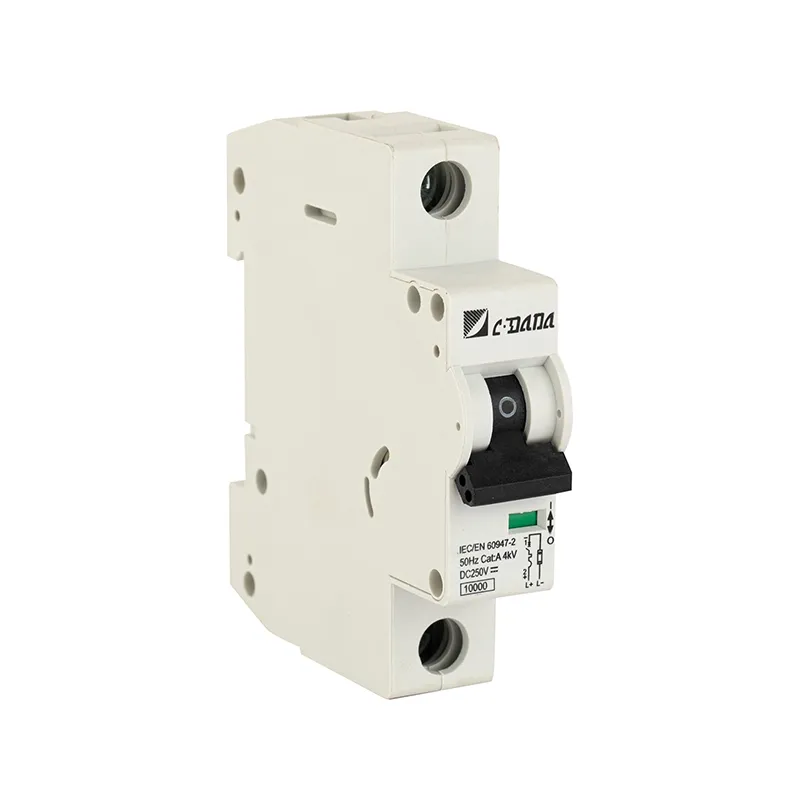

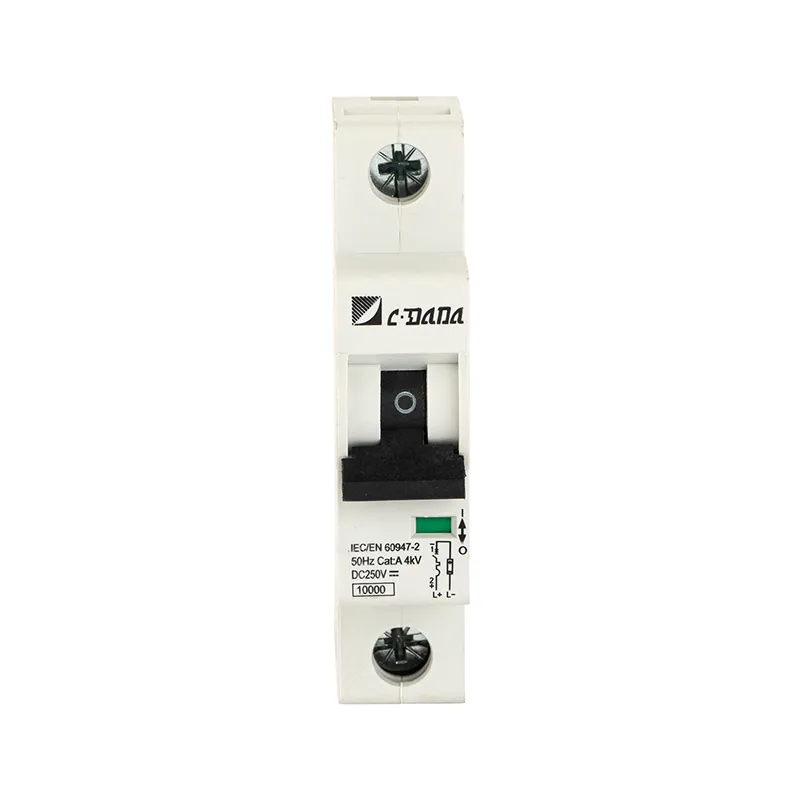

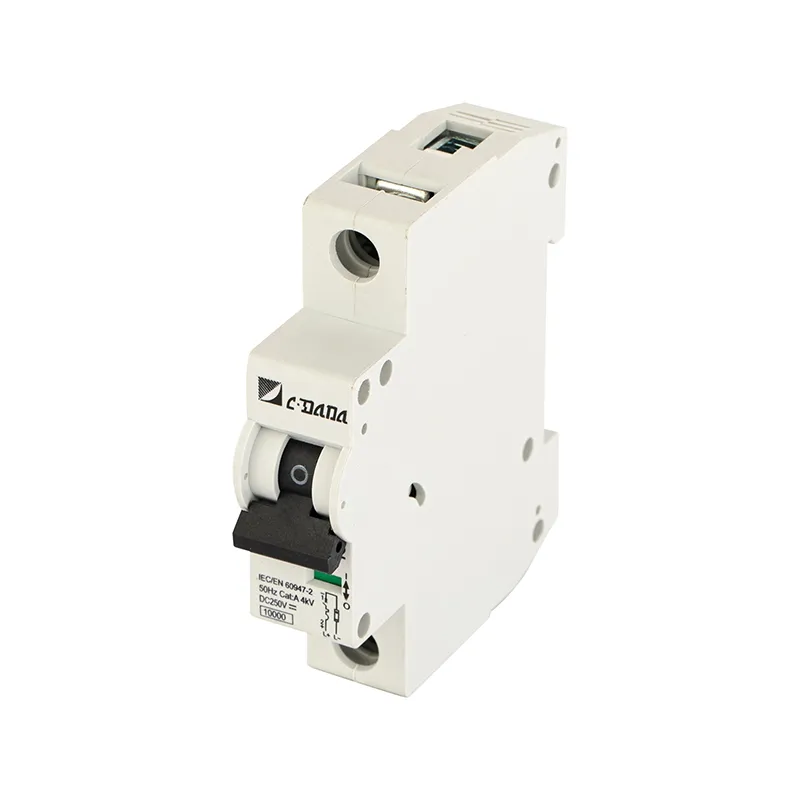

Suojaa DC-piirisi CDADA DAB7-63 250 V DC Miniature Circuit Breaker (MCB) -virtakatkaisijalla – 250 V DC:n, jonka on suunnitellut Shanghai DADA Electric CO., LTD, luotettava tehdas Kiinassa, luotettavaan ylikuormitus- ja oikosulkusuojaukseen nykyaikaisessa aurinkosähkössä (PV), teollisuuden DC-akkujärjestelmissä ja varastointijärjestelmissä.

Toisin kuin tavalliset vaihtovirtakatkaisijat, DAB7-63 on suunniteltu erityisesti tasavirtasovelluksiin, joissa valokaaren sammuttaminen on haastavampaa jatkuvan jännitteen napaisuuden vuoksi. Suurella 6 000 A:n katkaisukapasiteetilla DC 250 V:n jännitteellä se katkaisee nopeasti vikavirrat estääkseen käänteisvirran, invertterin takaisinkytkennän tai merkkijonovikojen aiheuttamat vauriot – tehden siitä olennaisen turvakomponentin asuin- ja kaupallisissa aurinkosähköasennuksissa.

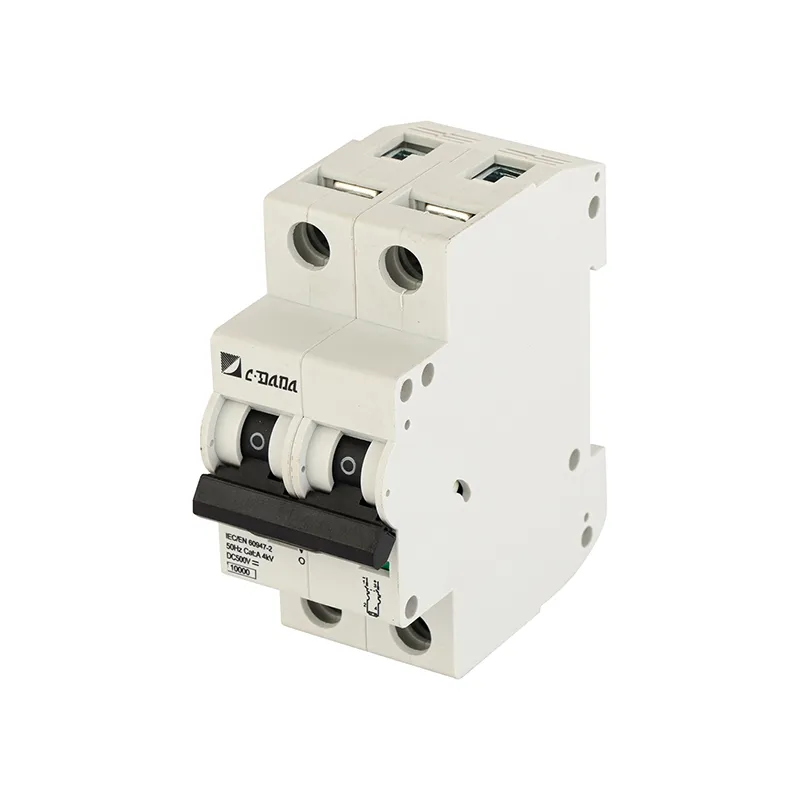

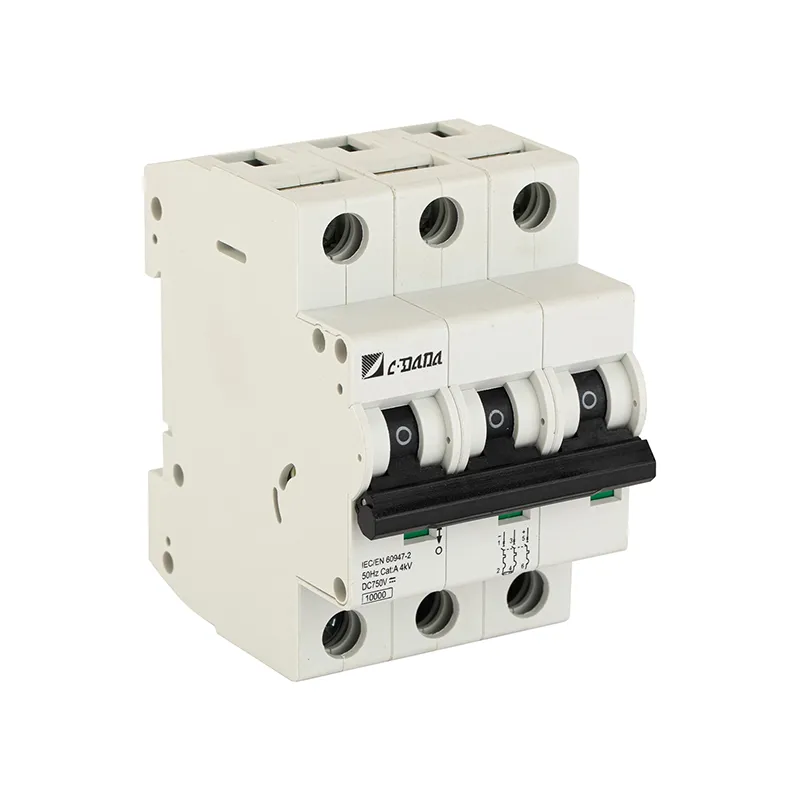

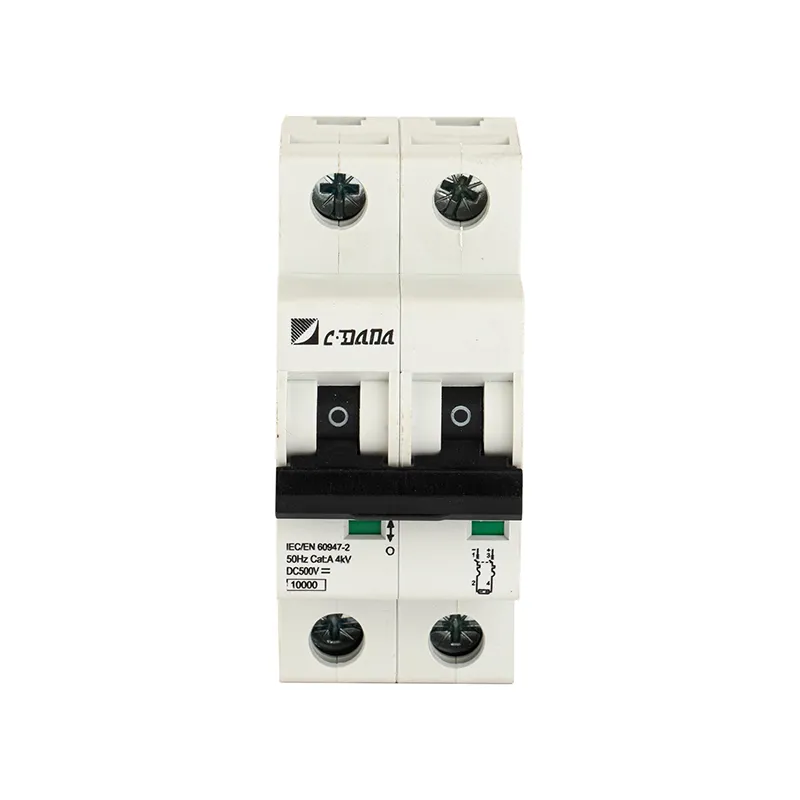

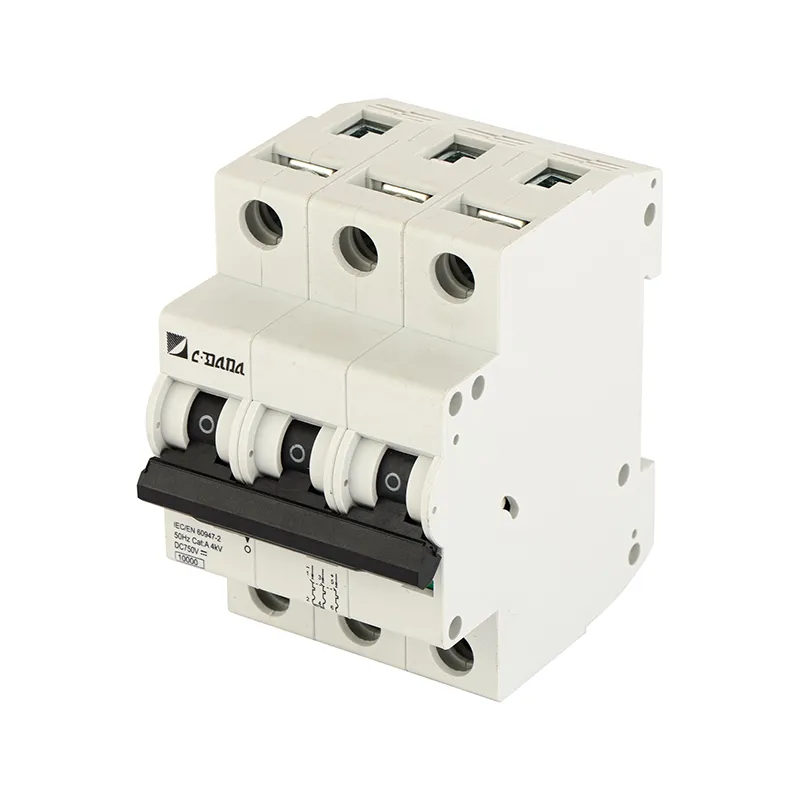

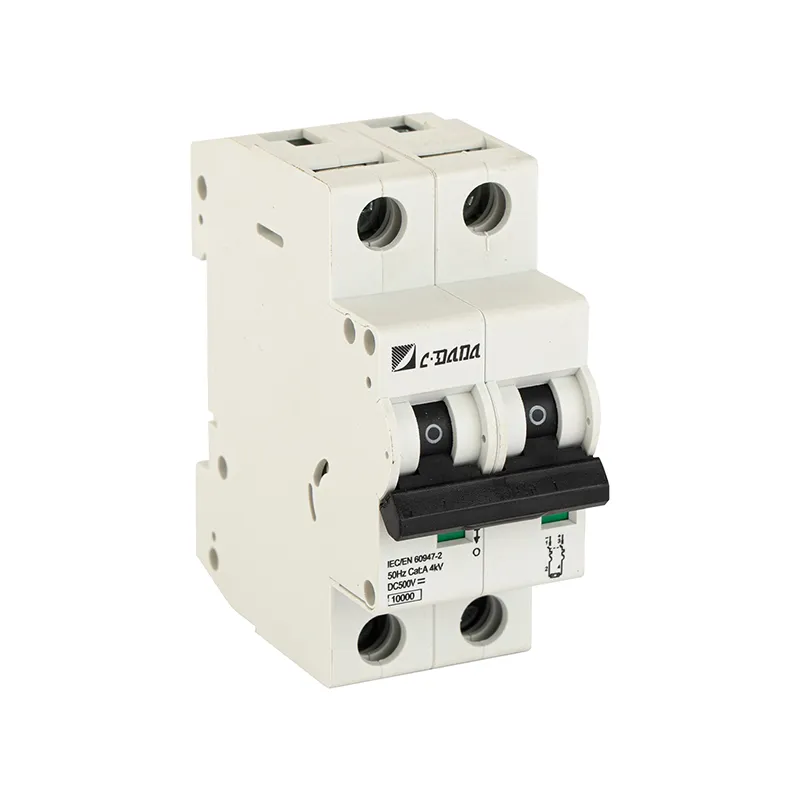

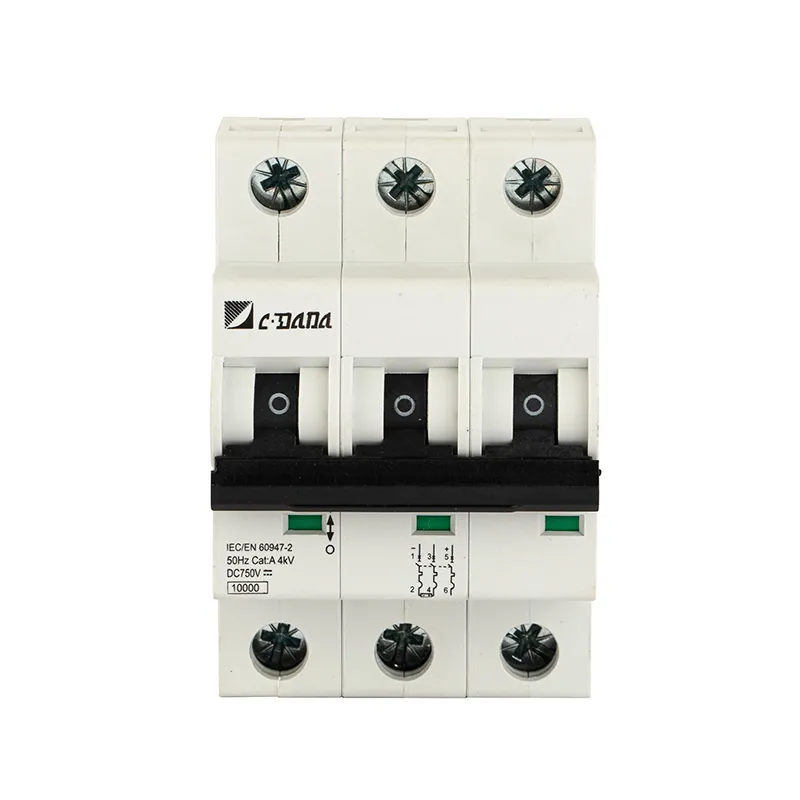

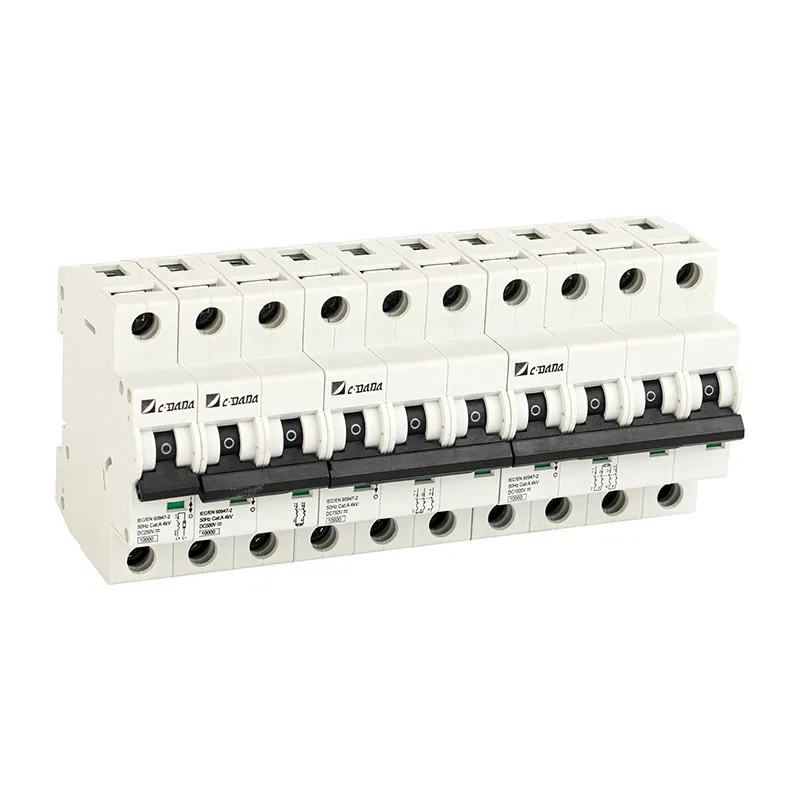

Saatavana 13 virtaluokituksella (1A–63A) ja 1P-konfiguraatiolla 250 V DC:lle, se skaalautuu myös 2P (500 V), 3P (750 V) ja 4P (1000 V) korkeajännitteisille PV-ryhmille. Katkaisijassa on kaksi kytkentävaihtoehtoa (kaapeli tai virtakisko), selkeä koskettimen asennon osoitus ja nopean valmistus/nopea katkaisumekanismi tehostamaan valokaaren vaimennusta. Täysin yhteensopiva IEC 60947-2, IEC 60947-8, CCC ja EU RoHS -standardien kanssa, se takaa maailmanlaajuiset turvallisuus- ja ympäristöstandardit.

Tärkeimmät tiedot

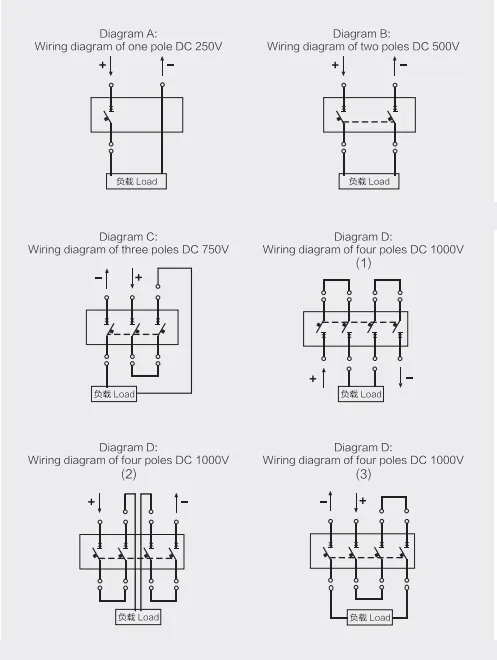

Kytkentäkaavio

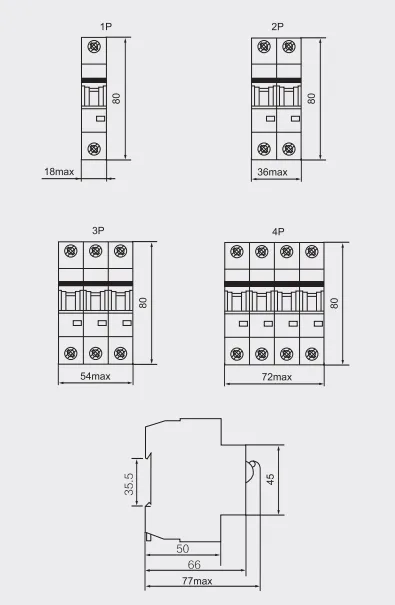

Miniatyyri DC-katkaisijan ääriviivat ja asennusmitat

Miksi valita CDADA DC MCB 250V?

★ Tarkoitettu DC-järjestelmille

Optimoitu kaarikourun rakenne varmistaa DC-vikavirtojen turvallisen katkaisun – toisin kuin uudelleenkäytettävät AC-katkaisijat.

★ Aurinkosähkövalmius

Kriittinen suojattaessa PV-moduuleita käänteisvirralta ja invertterivian takaisinkytkennältä – parantaa järjestelmän luotettavuutta.

★ Suuri katkaisukapasiteetti

6 kA 250 V DC:llä täyttää useimpien asuinrakennusten ja pienten kaupallisten aurinkosähköasennuksien vaatimukset.

★ Maailmanlaajuiset sertifikaatit

IEC + CCC + RoHS = luotettava suorituskyky Aasiassa, Euroopassa, Afrikassa ja Latinalaisessa Amerikassa.

★ Käyttäjäystävällinen suunnittelu

Selkeä kosketusasentoikkuna estää väärinkäytön; kaksoisjohdotus yksinkertaistaa paneelien integrointia.

★ Laaja käyttöalue

Toimii luotettavasti -35°C (kylmä ilmasto) +70°C (kuumat katot tai kotelot).

Miksi valita CDADA?

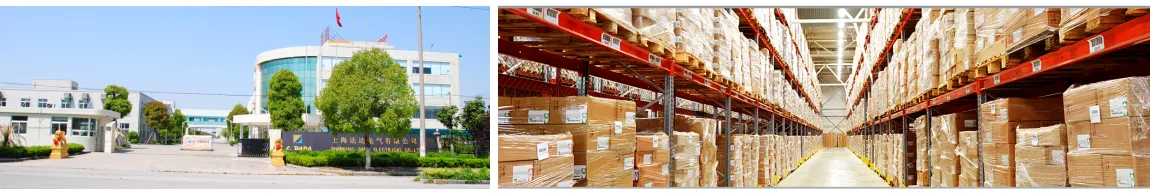

★ Olemme valmistaja yli 42 vuotta. Yrityksemme on rakennettu vuonna 1983 ja kehittynyt erittäin nopeasti viime vuosien aikana. Yli 1000 tuotteen kanssa olemme suunnitelleet ja valmistaneet oman katkaisijamme, joka on keskittynyt OEM-katkaisijan ja tiivisteiden ympärille. Luomme uuden konseptin tehdäksemme monipuolisen uroskatkaisijan tukemaan asiakkaiden tarpeita.

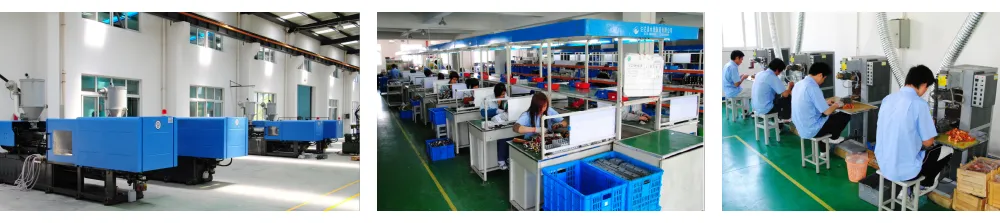

★ Yli 42 vuoden kokemuksella meillä on omat suunnittelu- ja tuotantolaitteet nopeaan ja laadukkaaseen toimintaan.

★ Meillä on erittäin nopea palautetiimi. Tiedusteluihin vastattiin 1 työpäivän kuluessa, 3D vastasi 1 työpäivän sisällä.

★ Pakkaus

Suurin osa asiakkaistamme toimittaa meille tuote- tai pakkaustiedot suoraan suunnittelutulosteissaan. Työskentelemme mielellämme kanssasi täyttääksemme vaatimukset.

★ Maailmankuulu sähkö Power Gen -näyttely

Näyttelymme kattaa maailman, Dubain, Brasilian, Venäjän, Hannoverin, Egyptin, Itävallan, Iranin, Meksikon ja muut ammattimaiset voimanäyttelyt

Tyypilliset sovellukset

Aurinkosähköjärjestelmät: Suojaus yhdistelmäkoteloissa

Akun energian varastointi: DC-puolen ylivirtasuoja

Telecom-virtakaapit: –48V tai +24V DC-jakelu

Sähköajoneuvojen latausasemat: DC-lisäpiirit

Teollisuuden ohjauspaneelit: PLC, anturi ja toimilaitteen tasavirtasyötteet

FAQ

Q1: Voinko käyttää AC MCB:tä DC 250 V -piireissä?

A1: Ei. AC-katkaisijat luottavat nollapisteeseen valokaarien sammuttamiseen – DC:llä ei ole nollakohtaa, joten valokaaret jatkuvat, mikä aiheuttaa sulamista, tulipaloa tai ei laukea. Käytä aina DC-mitoitettua MCB:tä, kuten CDADA DAB7-63.

Q2: Onko napaisuus tärkeää?

A2: Kyllä! DAB7-63 250 V DC -pienivirtakatkaisijassa on määritellyt tulo- (teho +/–) ja lähtöliittimet (L+/L–). Napaisuuden vaihtaminen heikentää valokaaren sammutuksen tehokkuutta ja voi mitätöidä turvallisuustodistuksen.

Q3: Mitä eroa on 1P, 2P ja 4P DC MCB:illä?

A3:

● 1P: Suojaa yhtä johdinta 250 V DC:llä (esim. positiivinen johto maadoitetussa aurinkosähköjärjestelmässä)

● 2P: Katkaisee sekä + että – 500 V DC jännitteellä (kelluvat järjestelmät)

● 4P: 1 000 V DC kieleille (suuret kaupalliset aurinkosähkölaitokset)

→ Yhdistä napojen lukumäärä aina järjestelmän jännitteen ja maadoitusjärjestelmän mukaan.

Q4: Voidaanko sitä käyttää toistuvaan vaihtoon?

A4: Ei – se on suunniteltu harvoin manuaaliseen käyttöön (esim. huoltoon). Käytä päivittäiseen vaihtoon DC-kontaktoria tai kuormakytkintä.

Q5: Miksi valita CDADA muiden DC MCB -merkkien sijaan?

A5: CDADA tarjoaa:

● Todellinen tasavirtakaaren katkosrakenne (ei AC-sovitettu)

● Täysi IEC + CCC -sertifiointi

● Selkeä visuaalinen tilailmaisin

● Laaja virta-alue (1A–63A) tarkan mitoituksen takaamiseksi

● Kilpailukykyinen hinnoittelu englanninkielisellä teknisellä dokumentaatiolla
