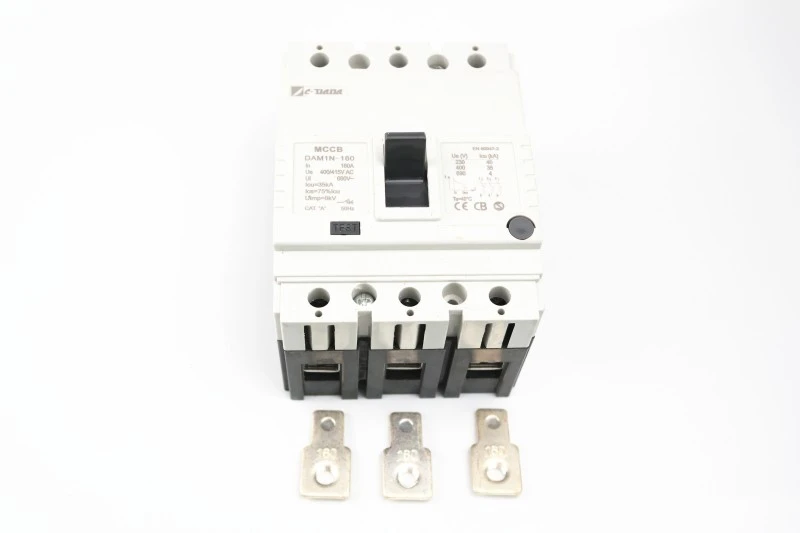

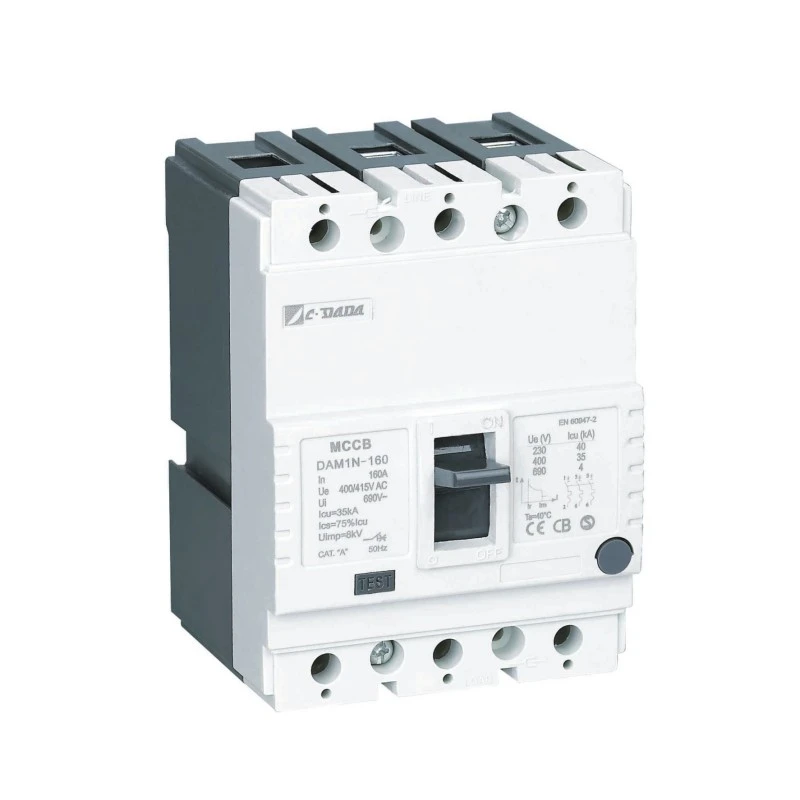

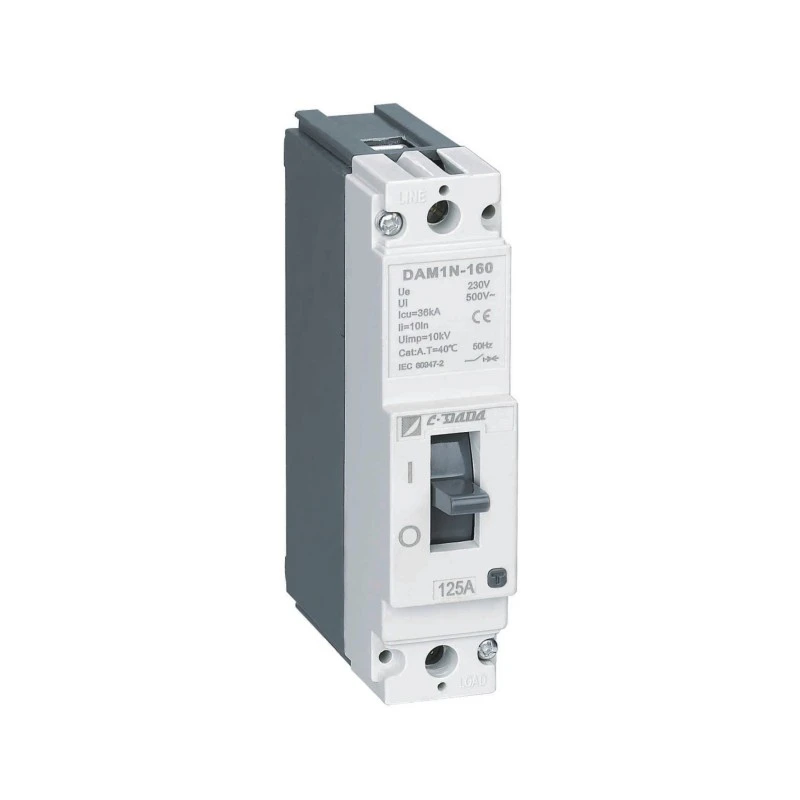

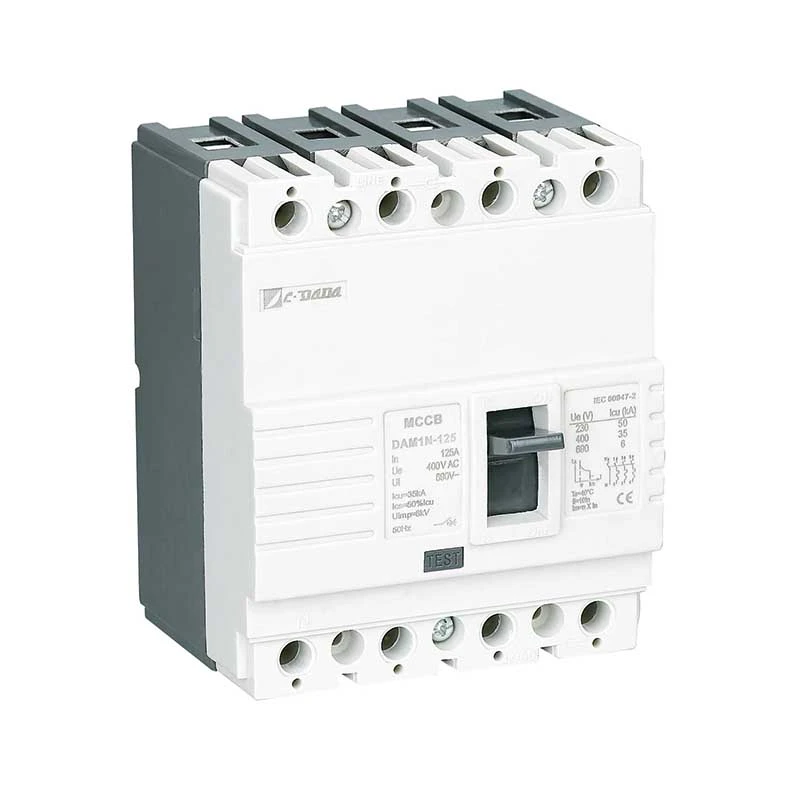

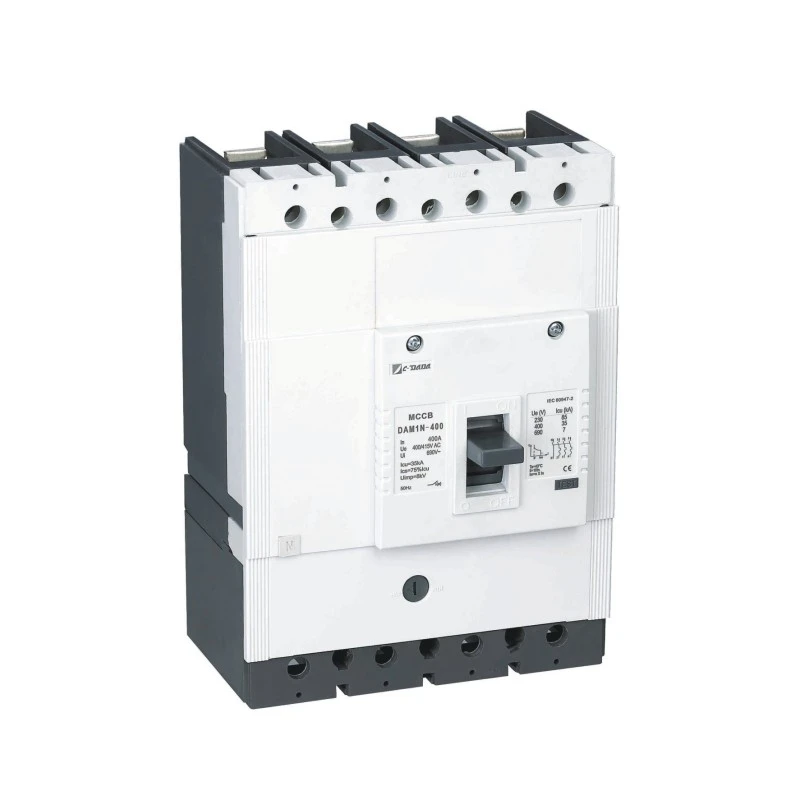

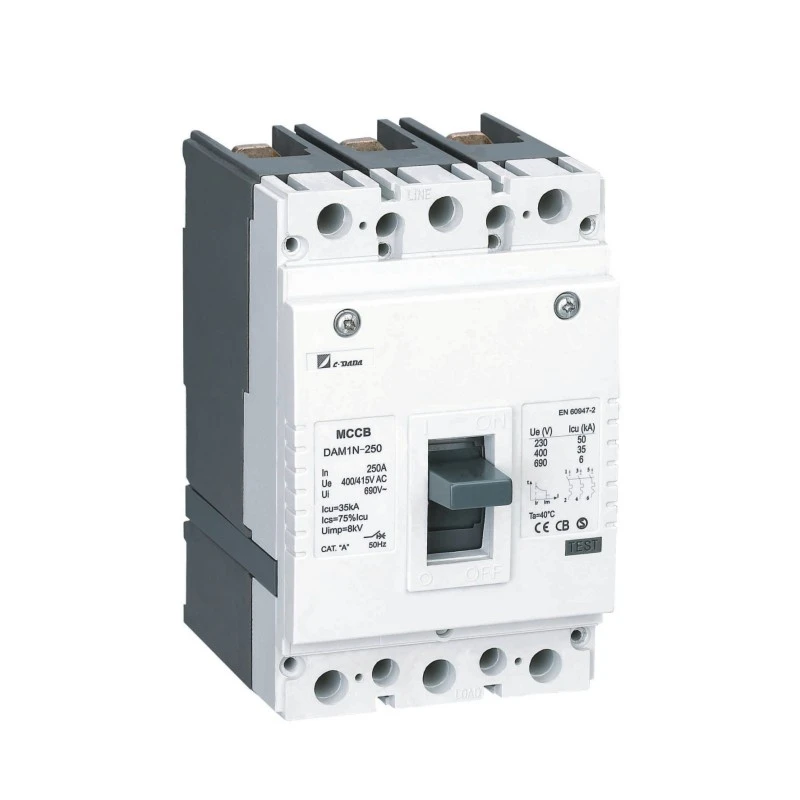

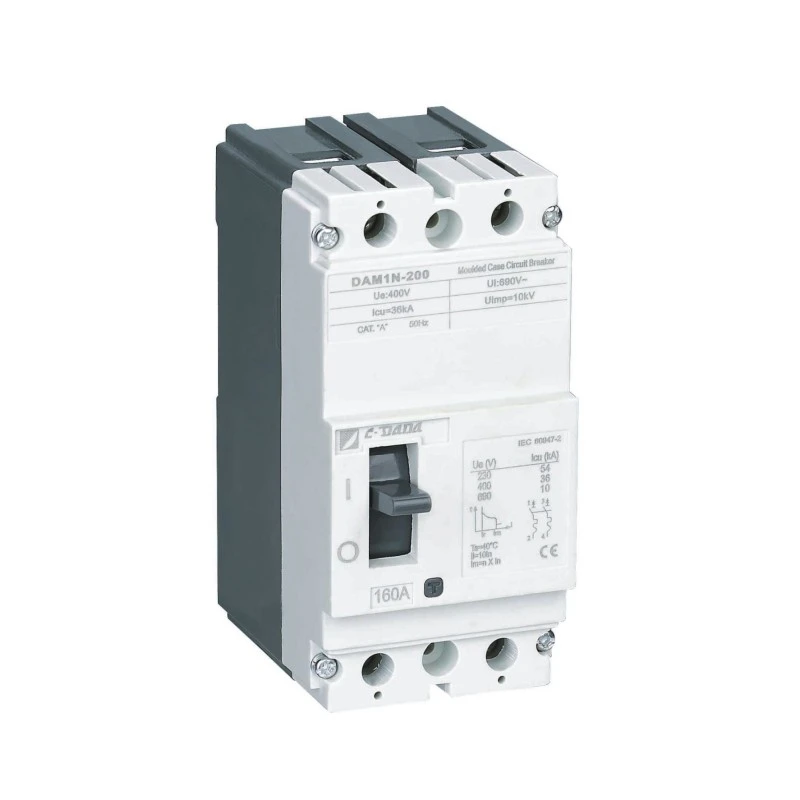

Kiinteän tyyppinen valettu kotelon katkaisija

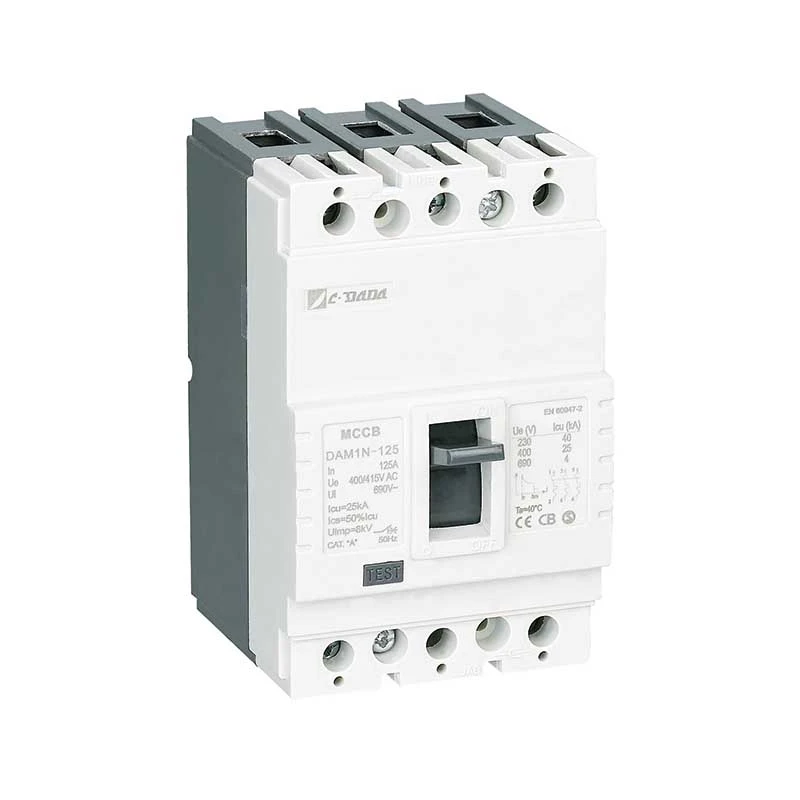

CDADA DAM1-sarjan kiinteän tyyppinen valettu katkaisija (MCCB) täyttää minkä tahansa sovelluksen tarpeet pienkäyttäjistä teollisuusmuuntaja- ja jakeluasennuksiin.

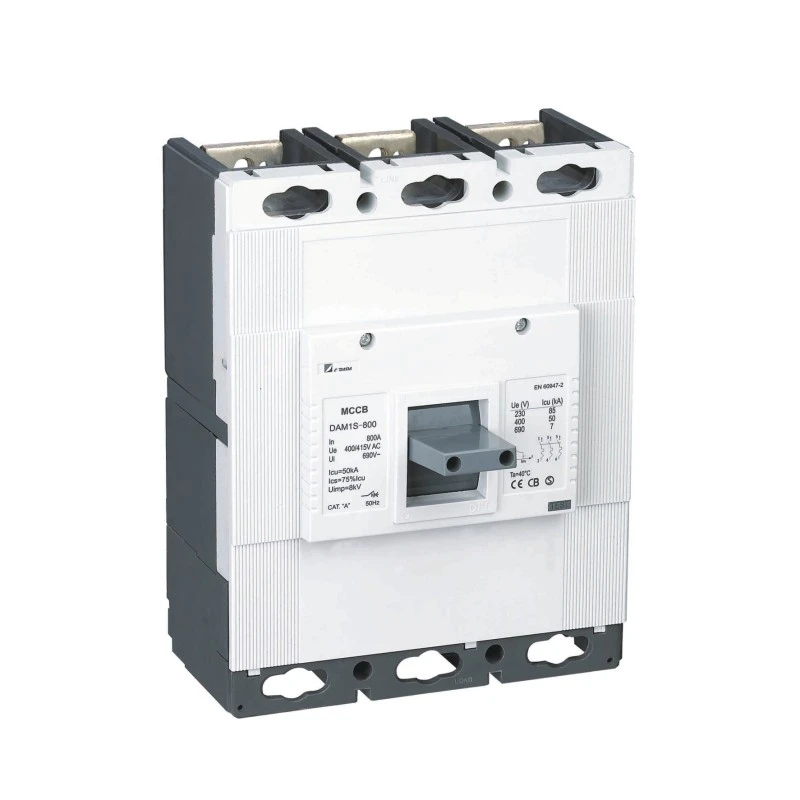

DAM1-sarjassa on seitsemän runkokokoa, jopa 1600A, katkaisukyky jopa 100 kA, käyttöjännite jopa 1000 volttia, ne täyttävät helposti erilaisia ​​kattavia sähkö- ja mekaanisten lisävarusteiden tarpeita, tarjoavat erilaisia ​​asennusratkaisuja minkä tahansa sähköjärjestelmän tarpeiden maksimoimiseksi.

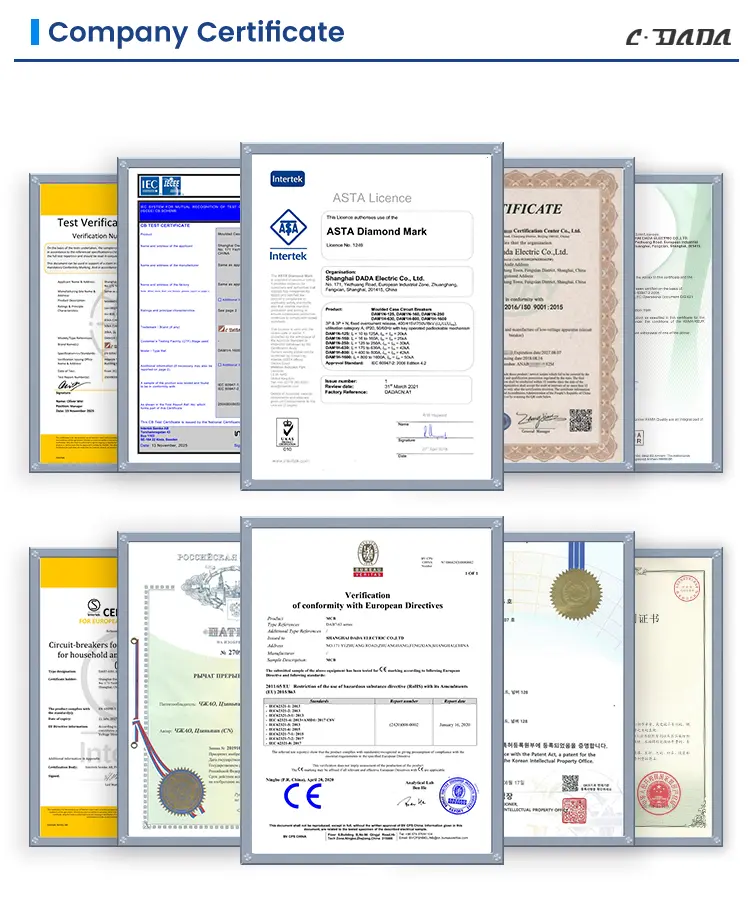

Maailmanlaajuisella sertifikaatilla KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 on paras valinta maailmanlaajuisille sähkölaitetehtaille ja OEM-valmistajille.

Tärkeimmät tiedot

DAM1 MCCB -muovatun katkaisijan sähköiset parametrit

● Icu:O-t-CO-testi (O:Avoin liike, CO:Kiinnitys-Auki liike,t:Odotusaika)

● Ics:O-t-CO-t-CO-testi (O:avoin liike, CO:sulje-auki-liike, t: odotusaika)

★ ON/I-asento: Osoittaa, että katkaisijan koskettimet ovat kiinni. Tässä asennossa katkaisijavipu on yläasennossa

★ TRIP-asento: Ilmaisee, että katkaisija on avautunut vian vuoksi (ylikuormitus tai oikosulku). Tässä tapauksessa katkaisijavipu on keskiasennossa ON- ja OFF-asentojen välillä. Laukaisuasennossa olevan katkaisijan saattamiseksi ON-asentoon; paina katkaisijavipua alaspäin OFF-merkin osoittamalla tavalla

Katkaisijan tulee olla "napsahtava". Vedä sen jälkeen vivusta ON-merkin osoittamalla tavalla sulkeaksesi katkaisijan

★ OFF/0 Asento: Osoittaa, että katkaisijan koskettimet ovat auki. Tällä tavalla katkaisijavipu on ala-asennossa.

DAM1-125 MCCB-muovatun katkaisijan fyysiset parametrit

Toimintaperiaate ja suojamekanismi

★ Lämpösuoja (Ylikuormitus)

Bimetallinauha taipuu, kun sitä kuumentaa jatkuva ylivirta (> nimellisvirta). Taivutusnopeus on verrannollinen virran suuruuteen. Tämä varmistaa käänteisaikaisen laukaisun, joka jäljittelee kaapelin lämpökäyttäytymistä, estää häiritsevät laukaisut ja suojaa laitteita.

★ Magneettisuoja (oikosulku)

Oikosulun aikana (esim. vaihe-vaihe tai vaihe-maa) suurivirtainen magneettikenttä vetää välittömästi solenoidin männän vapauttaen salpamekanismin millisekuntien sisällä, mikä katkaisee vikavirran ennen lämpövaurion syntymistä.

Tuotteen edut

★ Runko ja kansi:

Runko- ja päällysmateriaalina on käytetty lasikuitupolyesterihartsia standardin EN 60512-20-2 mukaisesti. Tämä materiaali, jota kutsutaan kirjallisuudessa BMC:ksi (Bulk Molding Compound), on suositeltava korkeiden sähköisten ja mekaanisten arvojen vuoksi ja se kestää jatkuvasti 160 ℃ lämpötilaa. BMC-materiaali ei pala joutuessaan kosketuksiin langan kanssa 960 ℃:n lämpötilassa standardin IEC 695-2-1 mukaisesti

Bimetali: Bimetalli on materiaali, joka koostuu kahden levymetallin yhdistelmästä, joilla on erilaiset lämmönkestokertoimet. Katkaisijan läpi kulkeva virta lämmittää bimetallia. Tämän lämmön vaikutuksesta. bimetalli taipuu vähemmän venyvää levyä kohti. Koska lämpö lisääntyy, kun katkaisijan läpi kulkeva virta kasvaa, bimetalli kuumenee enemmän ja taipuu enemmän. Tällä tavalla se ohjaa avausmekanismia katkaisijan avaamiseksi.

★ Yhteystiedot:

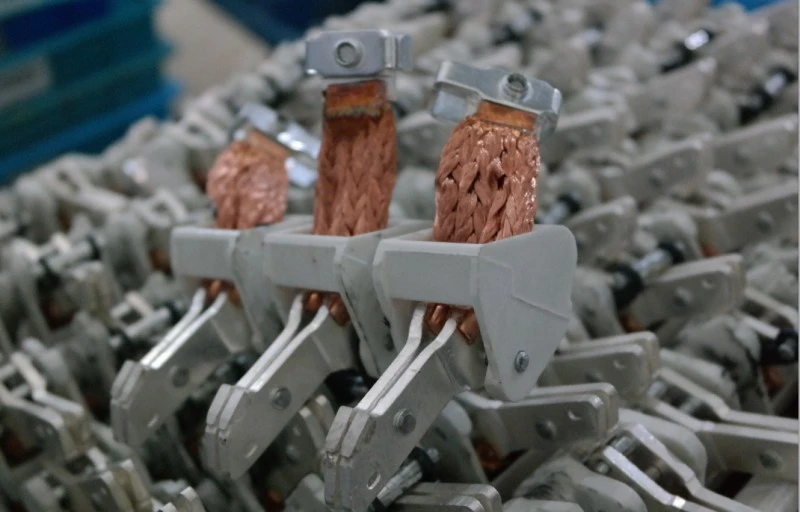

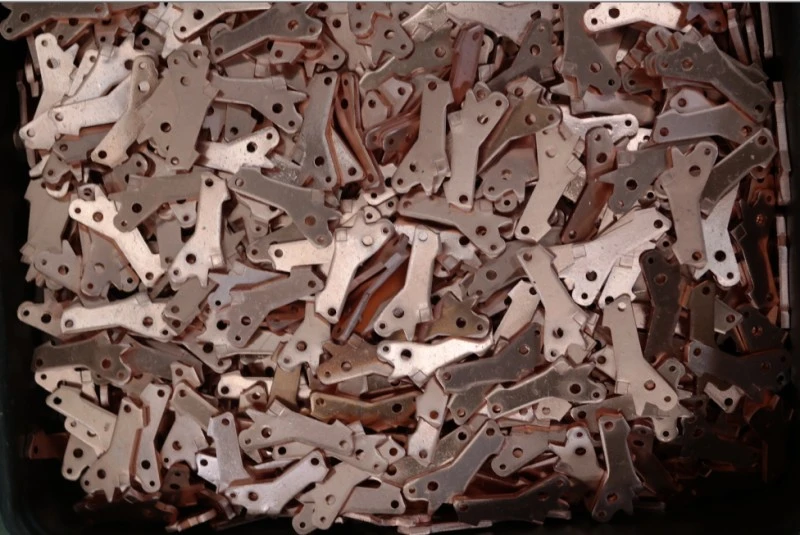

Koskettimien seos määritetään katkaisijoiden murtumien ja kantovirta-arvojen ja rakenteen perusteella. Yleensä katkaisijoissa käytetään hopea-, grafiitti-, nikkeli-, wolfram-seoskoskettimia Kiinteissä (alhaalla) koskettimissa käytetään koskettimia, jotka on valmistettu tasoittajarakenteisista hopea-grafiittiseoksista, liikkuvissa (ylhäällä) koskettimissa käytetään hopea-wolfram-koskettimia, jotka ovat kovempia. Liikkuvissa koskettimissa on varmistettu vääntynyt rakenne. Tällä tavalla taivutetut ja kovametallikoskettimet saavat paikkansa pehmeissä kiinteissä koskettimissa kussakin avauksessa-sulkemisessa.

Tällä tavalla varmistetaan pienin vastus. Liikkuvan koskettimen tulee koskettaa kiinteää kosketinta erittäin hyvin, jotta kontaktivastus olisi pieni. Liiallinen kosketuspaine voi kuitenkin vaurioittaa koskettimia normaalia lyhyemmässä ajassa. Koskettimien metalliseokset ovat erittäin tärkeitä terveen avautumisen ja sulkemisen kannalta.

★ Valokaarisammuttimen kenno (erotin):

Erottimia käytetään sammuttamaan kaari, joka muodostuu energialla toimivan katkaisijan käytön aikana. Kun liikkuva kosketin erotetaan kiinteästä koskettimesta, virta jatkaa virtaa koskettimien välillä jonkin aikaa ja tätä kutsutaan kaareksi. Tämän kaaren pitäisi sammua hyvin lyhyessä ajassa

★ Kaaren sammuminen:

Valokaari työntyy erottimia kohti kaaren ympärille muodostuneen magneettikentän vuoksi. Tällä tavalla kaari laajenee ja tulee ohueksi ja katkeaa erotinlevyjen välissä (kuva 5). Erottimien sivuseinissä käytetyn materiaalin ominaispiirteistä johtuen valokaaren aiheuttamasta korkeasta lämpötilasta tulee ulos kaasua. Tällä kaasulla on tärkeä vaikutus valokaaren sammumiseen.

Sovellus

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) on luotettava koko kriittisen infrastruktuurin:

★ Teollisuus: Terästehtaat, öljy- ja kaasulaitokset, kemiantehtaat

★ Terveydenhuolto: Sairaalan pää- ja alajakelutaulut

★ Kuljetus: Rautatiemerkinanto, lentokentän matkatavarajärjestelmät

★ kaupallinen: pilvenpiirtäjät, datakeskukset, ostoskeskukset, kongressikeskukset

★ Julkiset tapahtumapaikat: Teatterit, stadionit, hallintorakennukset

Asennus- ja huoltoedut

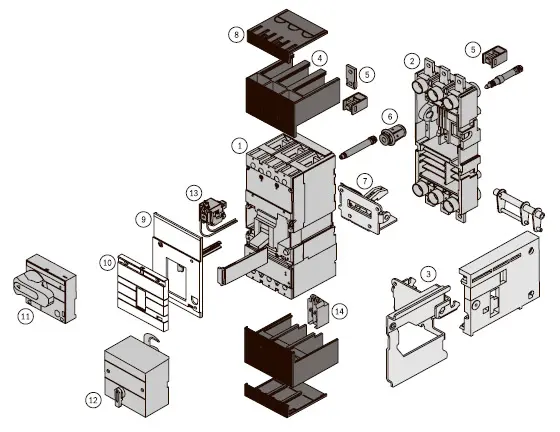

★ Helppo integrointi:

Vakiosarja sisältää virtakiskot, vaiheesteet ja laitteiston

Valinnaiset lisävarusteet: hälytyskoskettimet, shuntti/alijännitelaukaisimet, sähköiset käyttömekanismit

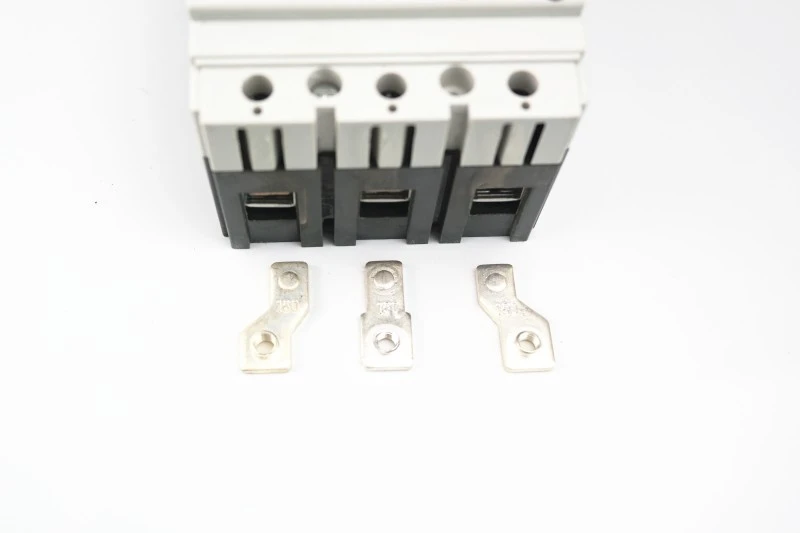

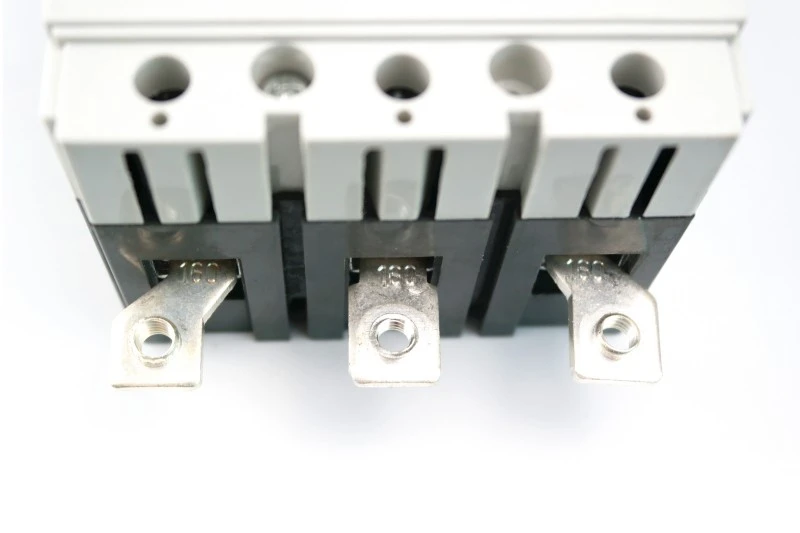

1) Yhdistä laajennetulla virtakiskolla (kuva 1)

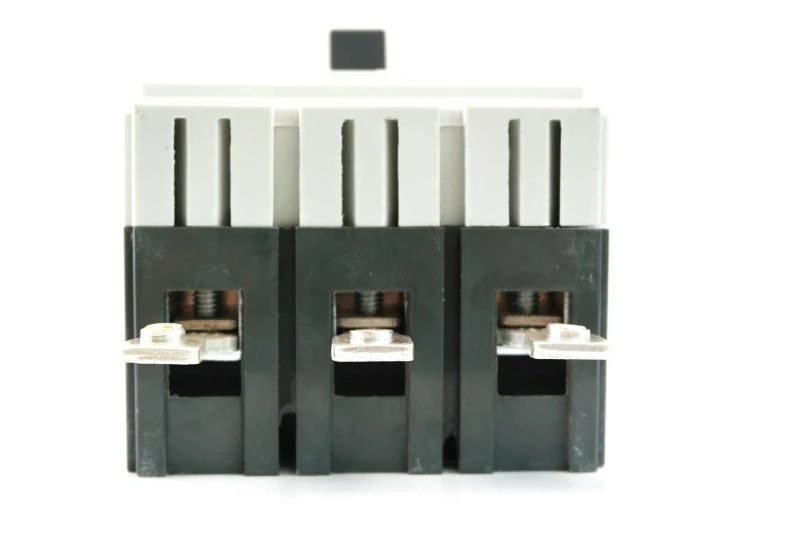

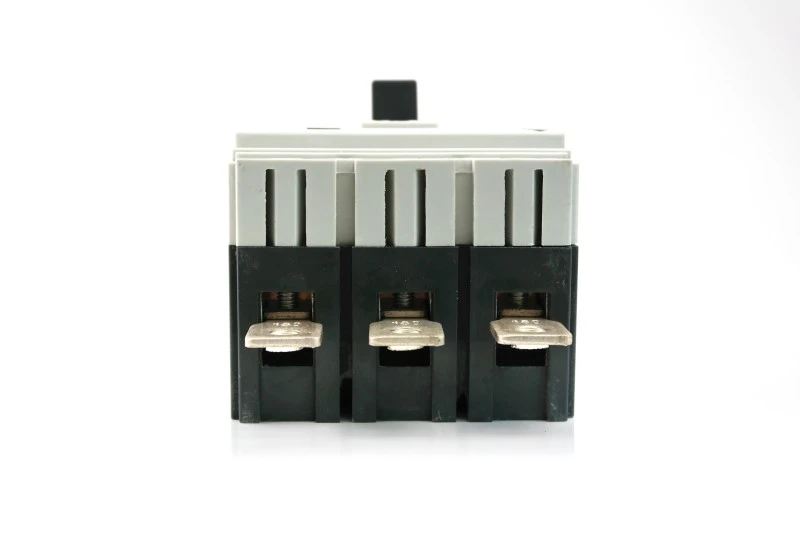

2) Liitä levitinliittimellä (kuva 2)

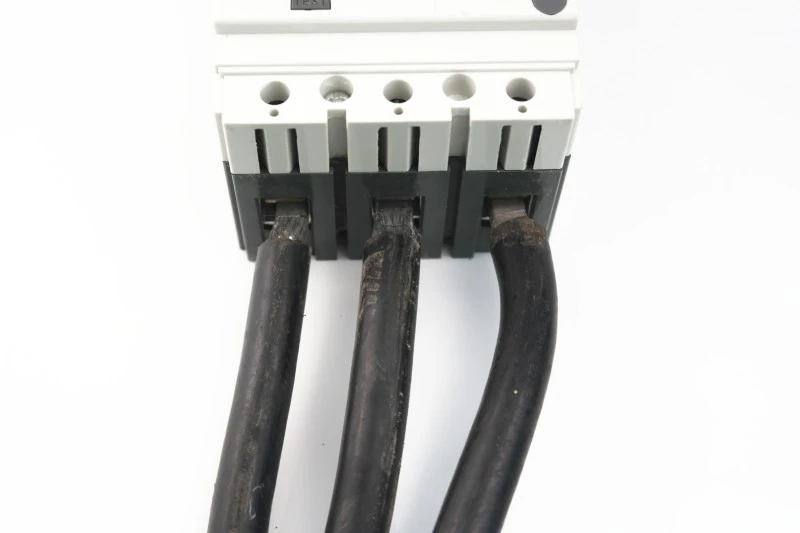

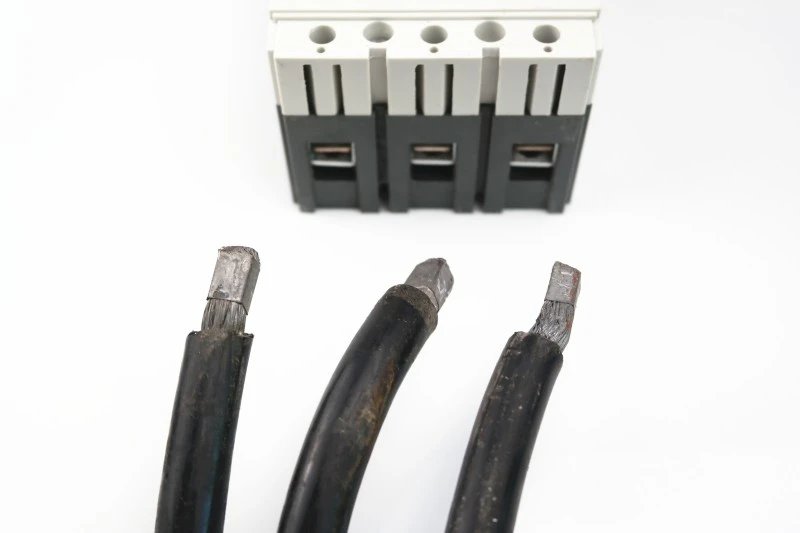

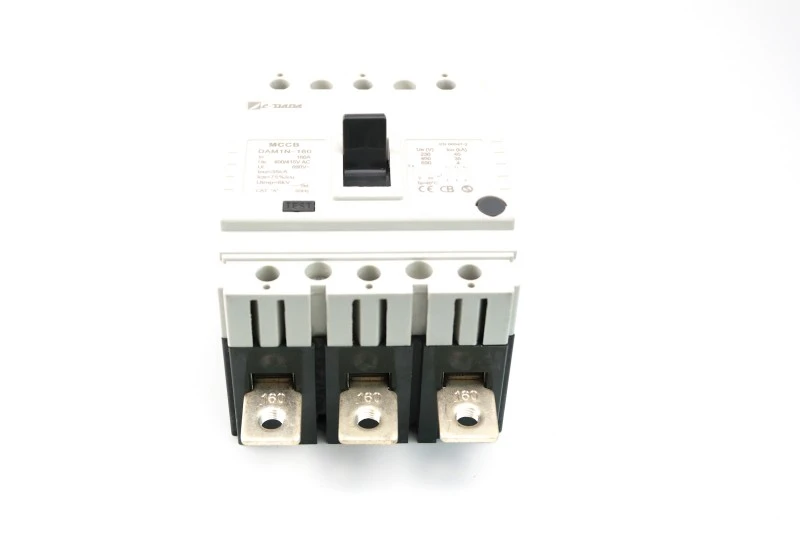

3) Liitä kaapeli suoraan (kuva 3) ilman kaapelikenkiä.

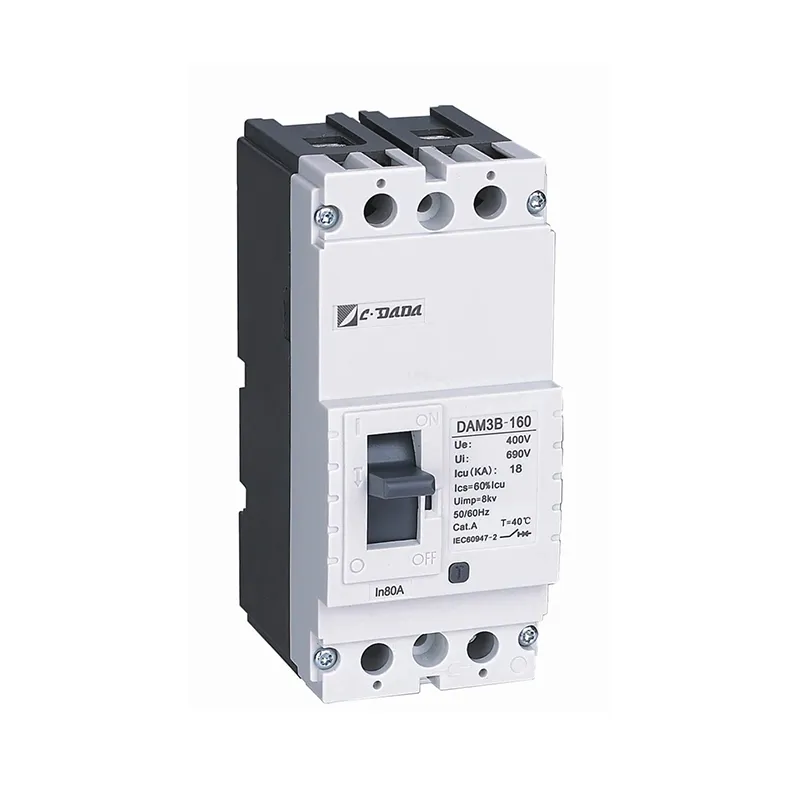

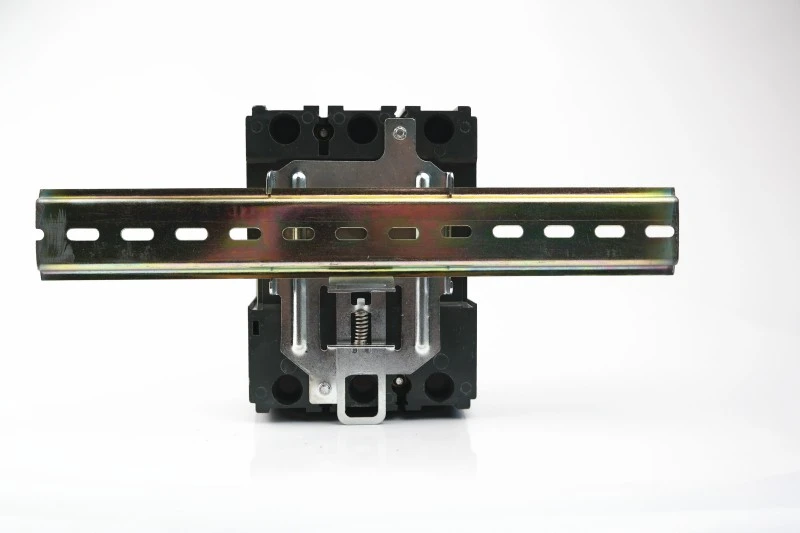

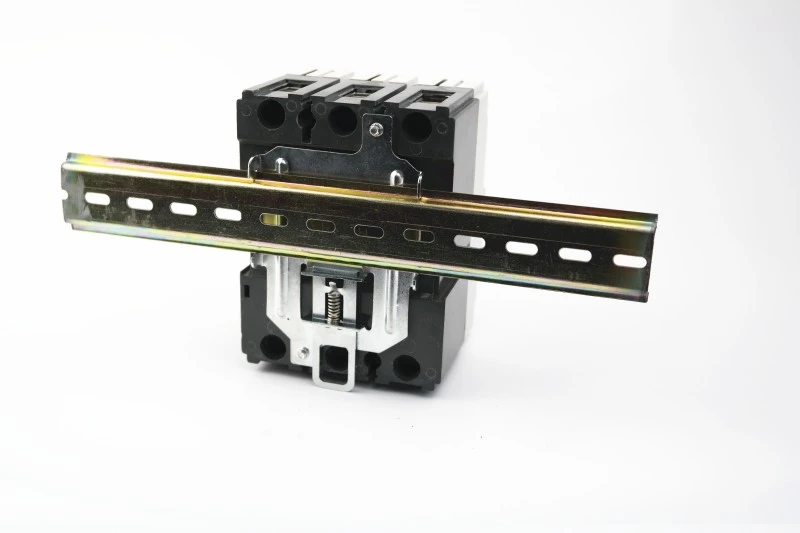

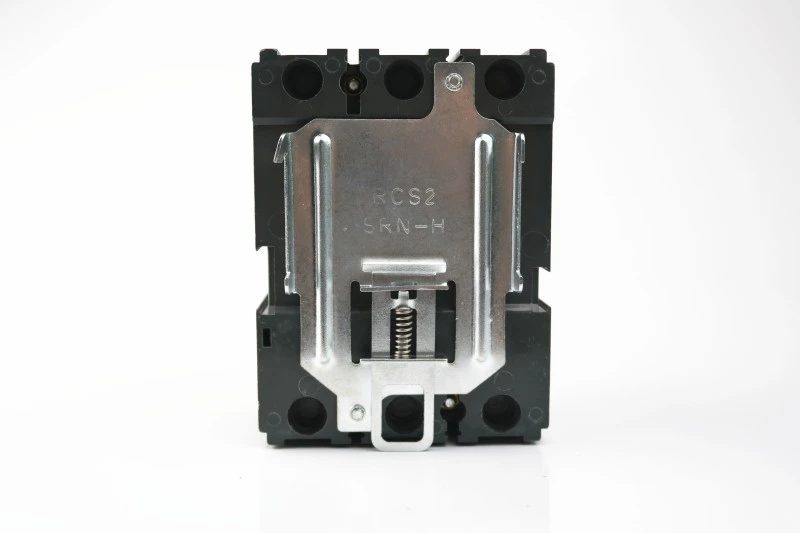

Erikoispuristimen avulla 125 ja 160 yksiköt voidaan asentaa DIN-kiskoon.

Katkaisija puristimella

puristin DIN-kiskolla

puristin DIN-kiskolla

★ Tilaa säästävä muotoilu:

10–20 % kevyempi ja kompaktimpi kuin kotimaiset vaihtoehdot

Mahdollistaa pienemmät kotelokoot → pienemmät materiaali- ja toimituskustannukset

★ Käyttäjäystävällinen nollaus:

Selkeä TRIP-ilmaisin estää kaihtimen uudelleen sulkemisen

Kuuluva "naksahdus" vahvistaa oikean mekaanisen kytkennän

★ Tulevaisuuteen valmiina:

Tukee lisä- ja ulosvetosarjoja (tietyille malleille)

Yhteensopiva älykkäiden valvontalisäosien kanssa

Miksi valita CDADA?

1. Olemme johtava valmistaja yli 42 vuoden ajan. Vuonna 1983 perustettu yrityksemme on kehittynyt erittäin nopeasti 40 vuoden aikana.

2. Ryhmä, johon kuuluu 3 tehdasta, omistaa 52 400 m²:n tuotantoalueen ja työllistää yli 500 henkilöä. Olemme investoineet lähes kymmenen miljoonaa yuania laajentaaksemme toimintaamme ja päivittääksemme työpajojamme.

3. INTERTEKin, DEKRAn ja GMC:n tarkastama tehdas

4. Erittäin lujat laatikot, kuormalavojen suojaus, hyvä pitkän matkan vientikuljetukseen

Usein kysytyt kysymykset (FAQ)

Kysymys 1: Voidaanko kiinteän tyyppinen DAM1-koteloitu katkaisija asentaa DIN-kiskoon?

A1: Kyllä — mallit 125A ja 160A voidaan asentaa DIN-kiskoihin käyttämällä valinnaista erikoispuristinta. Korkeammat arvot asennetaan vain paneeliin.

Q2: Mitä sertifikaatteja DAM1-sarjalla on?

A2: Se on sertifioitu CE-, CB-, ASTA-, KEMA-, SEMKO- ja RoHS-sertifikaatilla, mikä varmistaa vaatimustenmukaisuuden EU:ssa, Lähi-idässä, Kaakkois-Aasiassa ja sen ulkopuolella.

Q3: Kuinka nollaan katkaisijan matkan jälkeen?

A3: Siirrä ensin vipu kokonaan alas asentoon OFF (kuulet napsahduksen) ja vedä se sitten ylös asentoon ON. Älä koskaan pakota sitä suoraan TRIP-asennosta ON-asentoon.

Q4: Ovatko lisälaitteet yhteensopivia?

A4: Kyllä – hälytyskoskettimet, apukoskettimet, shuntti-/alijännitelaukaisimet ja sähkötoimijat voidaan lisätä ilman purkamista.

Kysymys 5: Sopiiko DAM1 vanhojen katkaisijoiden korvaamiseen?

A5: Ehdottomasti. Sen kompakti koko mahdollistaa vanhojen MCCB:iden vaihtamisen suoraan useimmissa paneeleissa, mikä säästää aikaa ja päivityskustannuksia.
