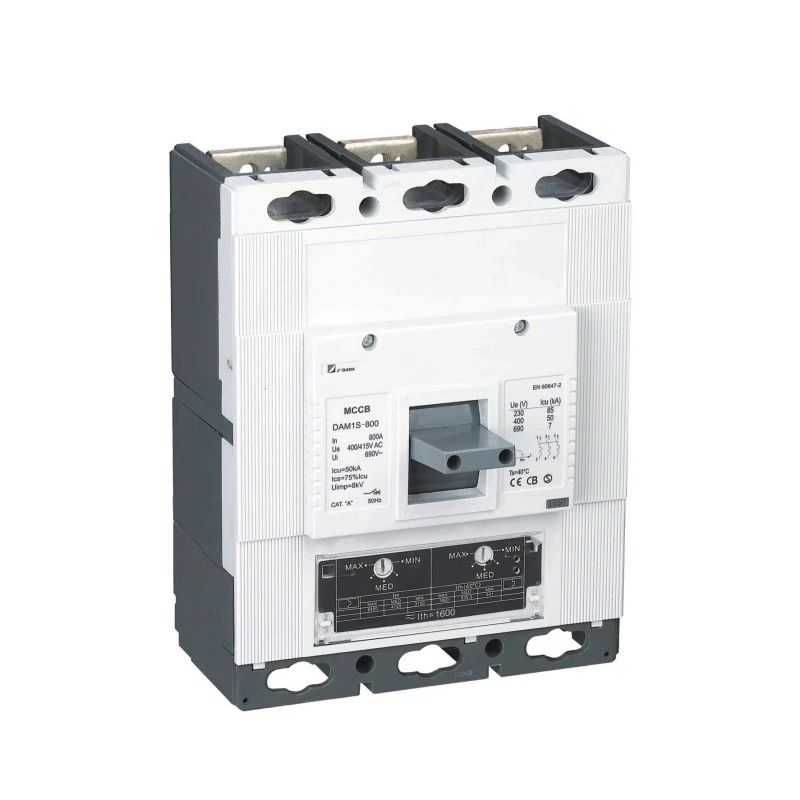

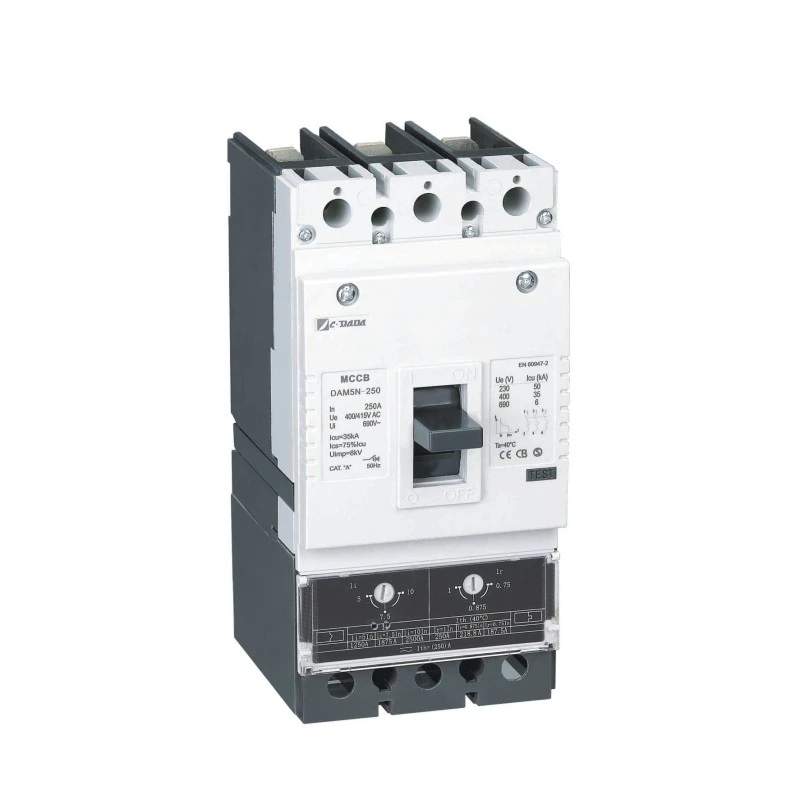

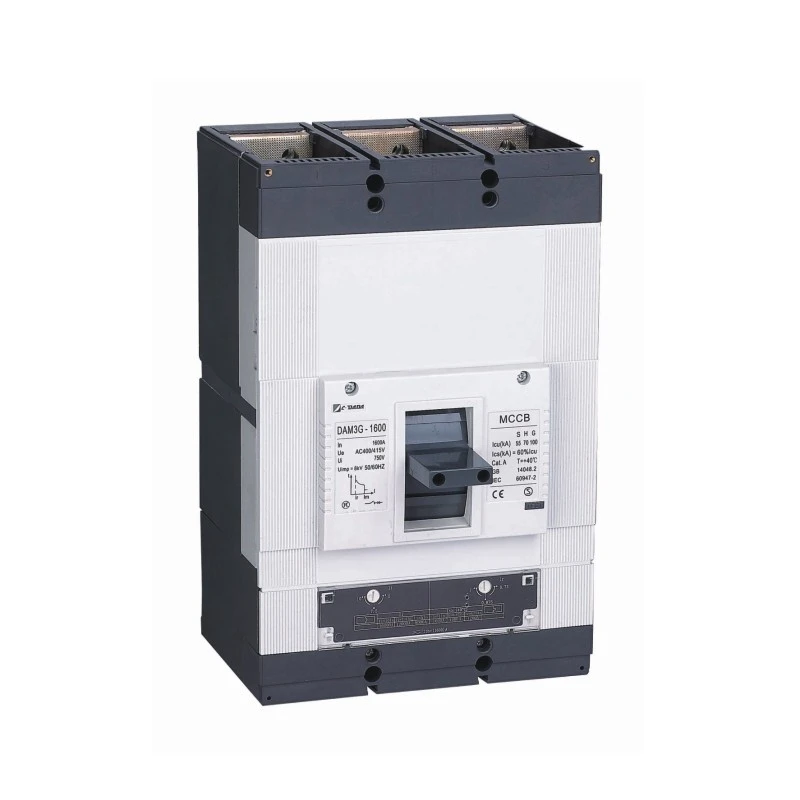

Lämpömagneettinen säädettävä MCCB

CDADA DAM1 -sarjan lämpömagneettinen säädettävä MCCB, jonka on suunnitellut Shanghai DADA Electric, luotettava toimittaja, tarjoaa täysin mukautettavan ylikuormitus- ja oikosulkusuojauksen vaativiin pienjännitesovelluksiin. Tämä 3P/4P-katkaisija on mitoitettu jopa 1600 A:iin 400 V/415 V:n jännitteellä, ja siinä on itsenäinen termisen (70–100 % In) ja magneettisen (5–10 × In) laukaisukynnyksen säätö, mikä mahdollistaa optimaalisen koordinaation monimutkaisissa jakelujärjestelmissä.

CE-, CB-, ASTA-, KEMA-, SEMKO- ja RoHS-sertifioitu se täyttää maailmanlaajuiset turvallisuus- ja ympäristöstandardit, joten se on ihanteellinen OEM-valmistajille, urakoitsijoille ja järjestelmäintegraattoreille maailmanlaajuisesti.

Edut

★ Laaja alue: 160A - 1600A (AC)

★ Kompaktit mitat

★ Säädettävä lämpöasetus (70-100%)In.

★ Säädettävä magneettinen asetus (5-10 kertaa) In.

★ Laukaisupainike.

★ Erilliset pää- ja valokaarikoskettimet

★ Laaja valikoima lisävarusteita.

Tärkeimmät tiedot

Malli: DAM1-sarja – lämpömagneettinen säädettävä MCCB

Tyyppi: Molded Case Circuit Breaker (MCCB)

Napat: 3P / 4P

Nimellisjännite (Ue): 400V / 415V AC

Nimellisvirtaalue: 160A – 1600A

Lämpösäätö: 70% - 100% In (ylikuormitussuoja)

Magneettinen säätö: 5× – 10× In (oikosulku hetkellinen laukaisu)

Sertifikaatit: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Icu:O-t-CO-testi (O:Avoin liike, CO:Kiinnitys-Auki liike,t:Odotusaika)

● Ics:O-t-CO-t-CO-testi (O:avoin liike, CO:sulje-auki-liike, t: odotusaika)

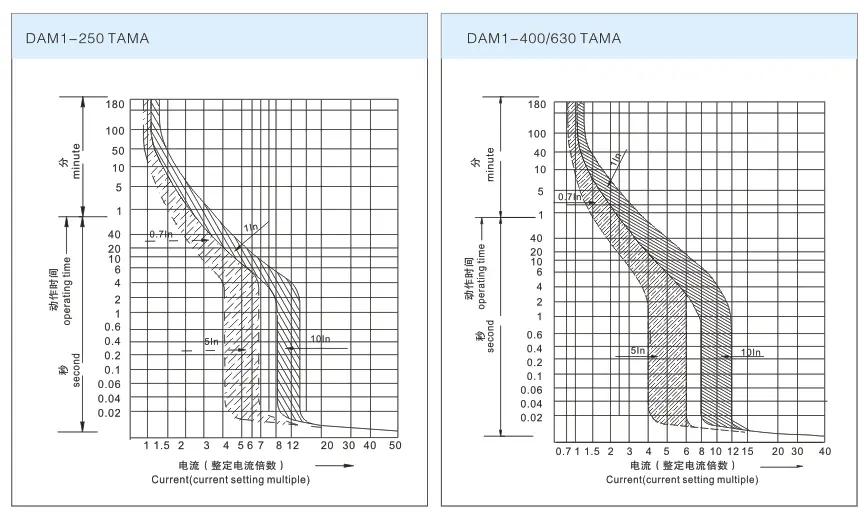

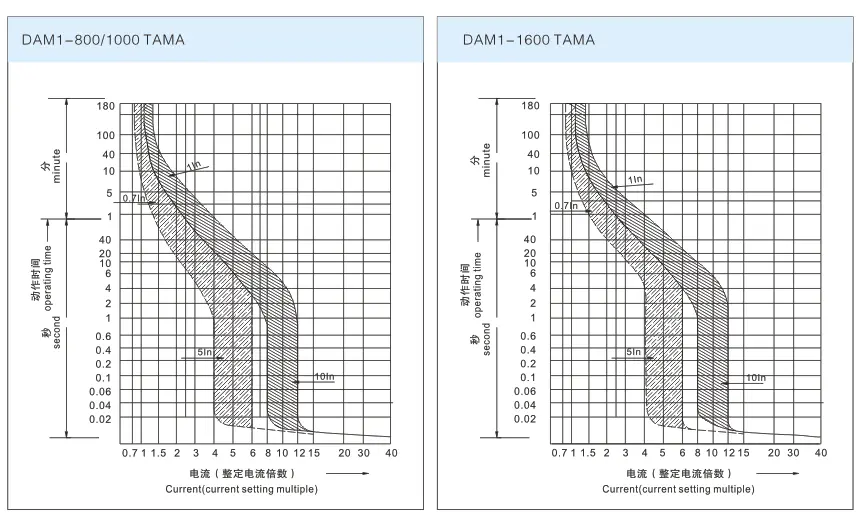

TAMA MCCB:n ominaiskäyrä.

Miksi valita CDADA?

★ Tarkkuustekniikka
Toisin kuin tavalliset MCCB:t, joissa on kiinteä laukaisukäyrä, CDADAn termomagneettisen säädettävän rakenteen ansiosta insinöörit voivat hienosäätää suojauksen vastaamaan kaapelien luokituksia ja loppupään laitteita, mikä vähentää häiriöitä ja parantaa järjestelmän selektiivisyyttä.

★ Globaali vaatimustenmukaisuus, paikallinen tuki
ASTA (Yhdistynyt kuningaskunta), KEMA (Alankomaat), CE (EU), CB (maailmanlaajuinen) ja RoHS-sertifikaateilla CDADA-tuotteet hyväksytään yli 60 maassa – Shanghain reagoivan teknisen tuen tukemana.

★ Hyvä materiaalietu

Meillä on tiukka hallintajärjestelmä toimittajille ja raaka-aineille. Valitsemme yleensä parhaan mahdollisen materiaalin katkaisimille.

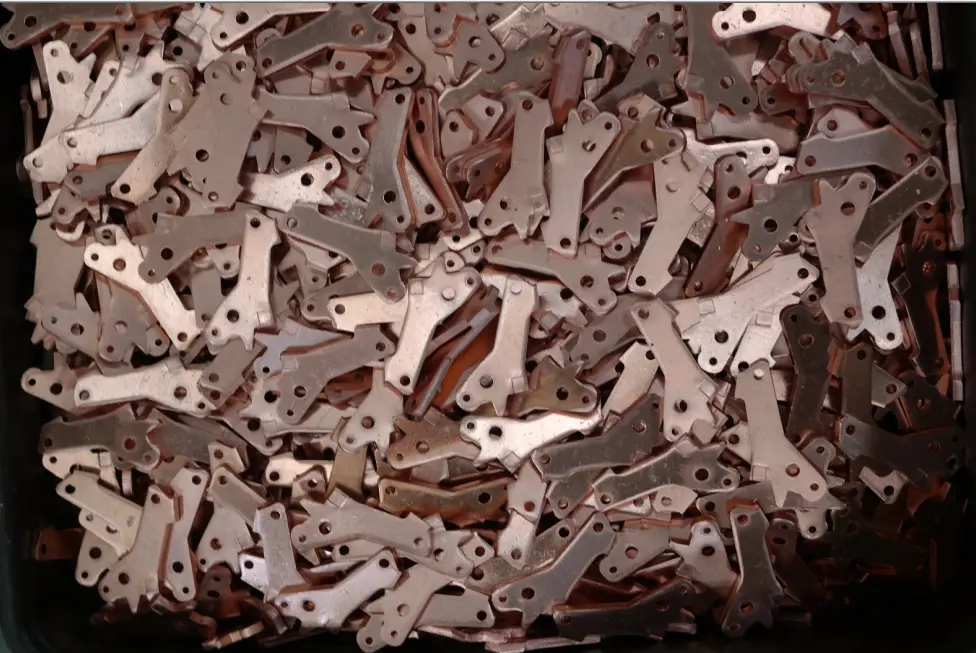

1) Käytetty kupari T2> 99,9 %

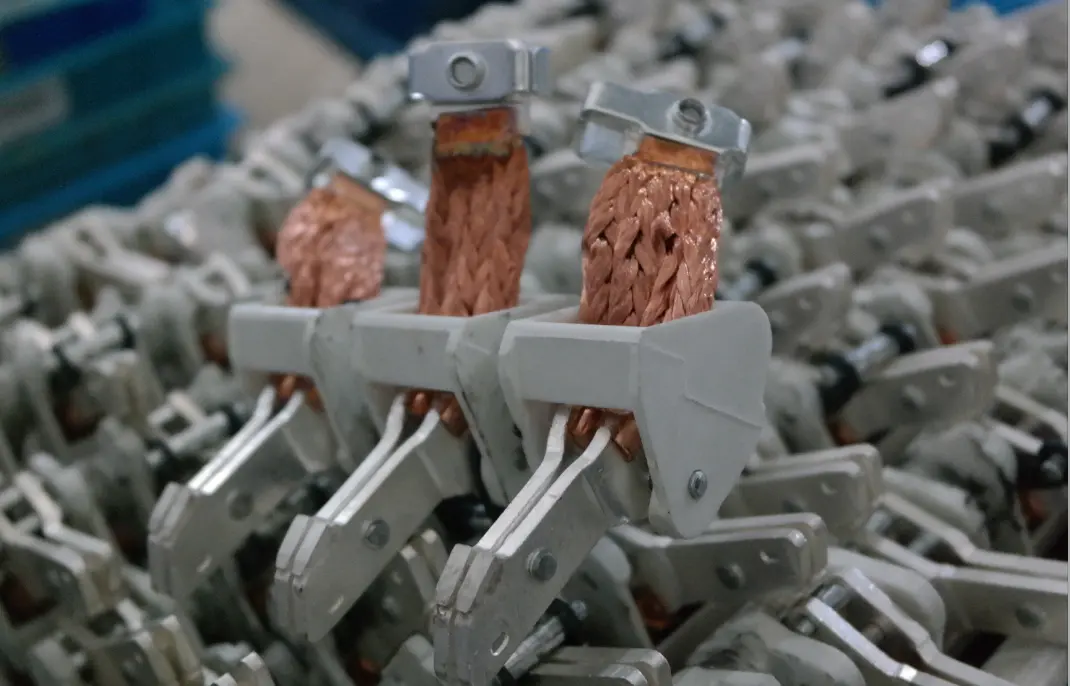

2) Hopeinen kosketin (Liikkumispiste: 50%, Kiinteä piste: 85%),

3) Keskiakselissa käytettiin BMC-1:tä ((lasikuitu: 25%, korkein hartsi, korkein intensiteetti).

4) Kansi ja runko BMC (lasikuitu: 22%, korkeampi hartsi, korkeampi intensiteetti)

★ OEM- ja jälkiasennusystävällinen
Kompaktit mitat mahdollistavat vanhojen katkaisijoiden suoran vaihdon ilman paneelien uudelleensuunnittelua. Modulaariset lisävarusteet yksinkertaistavat tulevia päivityksiä.

✅ Kustannustehokas suojaus
Säädettävyys eliminoi tarpeen varastoida useita kiinteän mitoituksen katkaisijoita – yksi CDADA DAM1 -yksikkö kattaa useita kuormitusskenaarioita.

Tyypilliset sovellukset

★ Teollisuusmoottorien ohjauskeskukset (MCC) – Sovita moottorin käynnistysvirta ilman laukaisua

★ Datakeskuksen PDU-paneelit – Koordinoi IT-kuormitusprofiilien kanssa

★ Uusiutuvat energiajärjestelmät – Sopeudu vaihteleviin aurinko-/tuulivoimaolosuhteisiin

★ Meri- ja offshore-alustat – Luotettavaa toimintaa ankarissa ympäristöissä

★ Liikerakennusten sähköasemat – Optimoi LVI-, hissien ja valaistuksen suojaus

Usein kysytyt kysymykset (FAQ)

Q1: Mitä "termisesti magneettisesti säädettävä" tarkoittaa DAM1 MCCB:ssä?

A1: Se tarkoittaa, että sekä ylikuormitus (lämpö) että oikosulku (magneettinen) laukaisukynnykset voidaan säätää manuaalisesti:

● Terminen: 70–100 % nimellisvirrasta (In)

● Magneettinen: 5-10 kertaa tuumaa Tämä mahdollistaa mukautetut suojauskäyrät tietylle sovelluksellesi.

Q2: Onko 250 A:n termomagneettinen MCCB saatavilla 3P-kokoonpanossa?

A2: Kyllä – kaikki säädettävät DAM1-mallit 160A–1600A ovat saatavilla 3P- ja 4P-versioina.

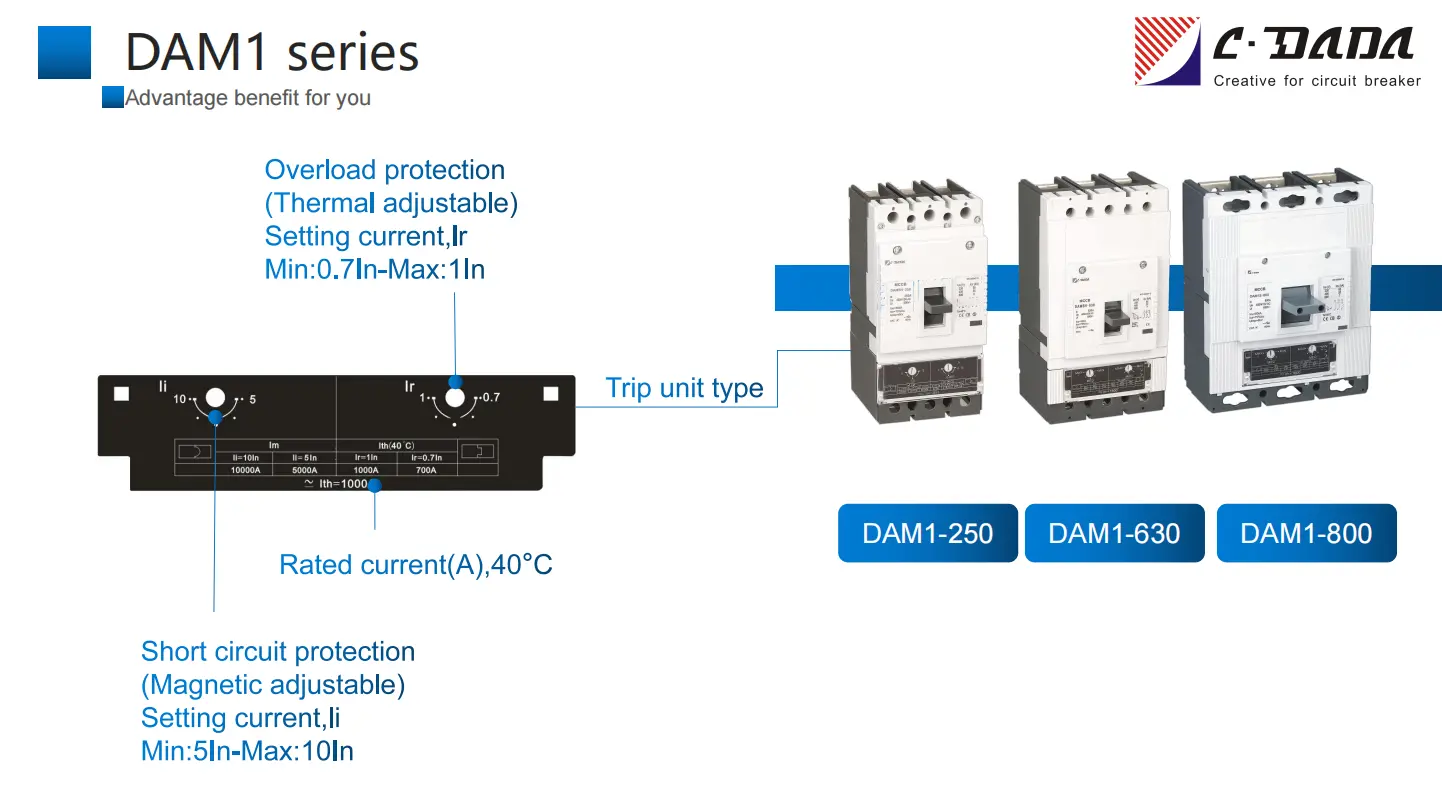

Q3: Kuinka säädän matka-asetuksia?

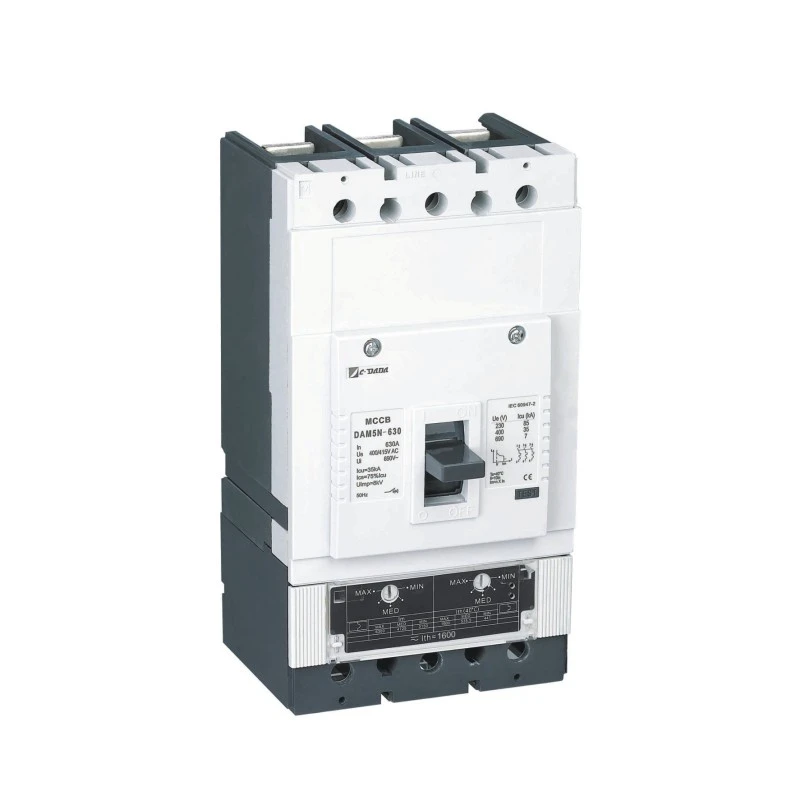

A3: Käytä kahta ulkoista valitsinta tai ruuvipaikkaa etupaneelissa: toista lämpöä varten (merkitty "Ir") ja toista magneettisille (merkitty "Im"). Ei vaadi purkamista.

Q4: Voinko testata katkaisijaa luomatta todellista vikaa?

A4: Kyllä – sisäänrakennettu laukaisupainike simuloi laukaisutilan toiminnan tarkistamista varten huollon aikana.

Q5: Miksi valita CDADA muiden kiinalaisten MCCB-merkkien sijaan?

A5: CDADA erottuu seuraavista:

● Todellinen kaksoissäädettävyys (monet kilpailijat tarjoavat vain lämpösäätöä)

● Kansainväliset sertifikaatit (ei vain CCC)

● Tasainen laadunvalvonta (ISO 9001 -sertifioitu tehdas)

● Tekninen dokumentaatio englanniksi globaaleille projekteille
