Käytännön opas ylivirtasuojalla varustettuihin vikavirtasuojakytkimiin

Mikä on RCBO?

AnRCBO— ylivirtasuojalla varustettu vikavirtasuojakytkin — on pienjännitesuojalaite, joka yhdistää ylikuormitussuojan, oikosulkusuojauksen ja vikavirran (vuotojen) havaitsemisen yhdessä valetussa yksikössä. Kompaktin kotelon sisällä lämpömagneettinen laukaisumekanismi käsittelee ylikuormituksia ja oikosulkuja, kun taas nollasekvenssivirtamuuntaja vertaa jatkuvasti jännitteisessä ja nollajohtimessa kulkevaa virtaa. Kun ero ylittää nimellisvikavirran (IΔn), laite laukeaa millisekunnissa, jolloin virran katkaiseminen ennen vuotovirtaa voi vahingoittaa ihmisiä tai aiheuttaa tulipalon.

Milloin valita RCBO: lopulliset alipiirit, jotka tarvitsevat sekä ylivirtasuojan että henkilökohtaisen vuotosuojan – ulkopistorasiat, laitepiirit, autotallit, kellarit, kylpyhuoneet ja muut kosteat tai helposti saavutettavat paikat.

DABL-63 kuuluu RCBO-luokkaan: yksi laite, kolme suojausta – tila- ja kustannustehokkain valinta yksivaiheisiin kotitalouksien loppupiireihin.

Kuinka valita oikea RCBO?

1. Nimellisvirta (In): vastaa piirin jatkuvaa kuormitusta, jossa on tilaa laitteiden käynnistysvirroille (esim. 40 A kattaa kodinkoneiden standardipiirit).

2. Katkaisukapasiteetti (Icn): on oltava suurempi kuin mahdollinen oikosulkuvirta asennuskohdassa; 6kA kattaa tyypilliset asuinrakennusten ja pienyritysten vikatasot.

3. Napat: 1P+N yksivaiheisille loppupiireille, joissa on kompakti DIN-kiskoasennus.

4. Laukaisuominaisuus: C-käyrä (5–10× In) yleisille kotitalouksille ja kodinkoneille; B-käyrä herkälle elektroniikalle; D-käyrä moottorin käynnistykselle.

5. Standardit ja sertifiointi: IEC/EN 61009-1 -vaatimustenmukaisuus ja CE-merkintä ovat kansainvälisten hankkeiden perusta.

6. Käyttökohteet: Ulkopistorasiat, laitepiirit ja autotallin/kellarin valaistus saattavat vaatia suurempaa herkkyyttä kuin tavalliset sisäpiirit.

Miltä hyvin määritelty RCBO näyttää

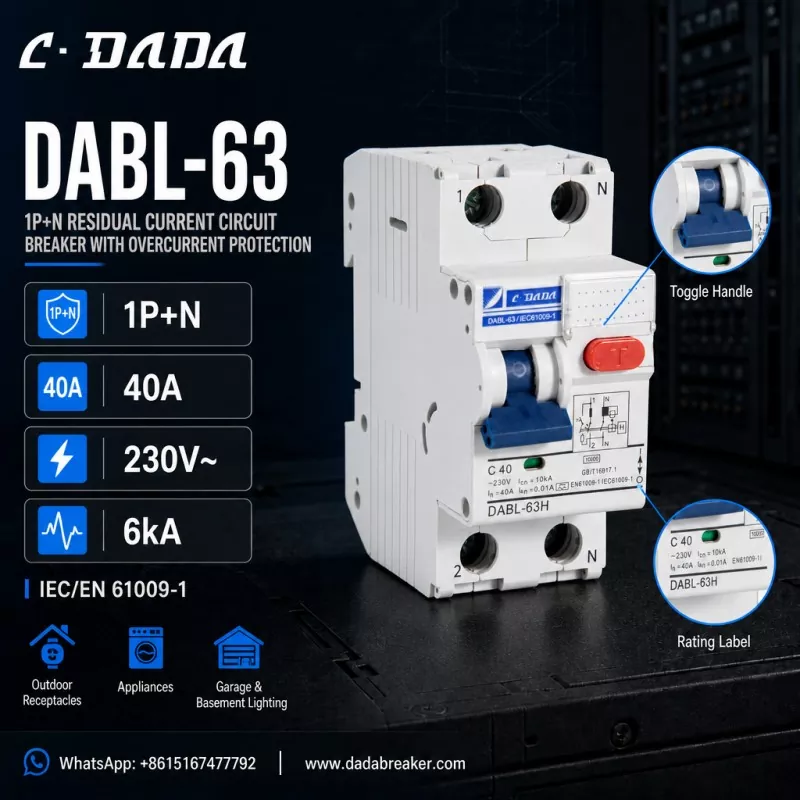

Jotta tämä konkreettinen, harkitse DABL-63 alkaenC·DADA Electric, 1P+N-vikavirtakatkaisija ylivirtasuojalla, joka havainnollistaa, mitä tässä laiteluokassa kannattaa etsiä: 1P+N-kokoonpano

● Jännitteellä napakytketty ja nolla seuraa, kompakti tavallisiin DIN-kiskojakotauluihin 40A nimellisvirta (In)

● C-käyrälaukaisulla (C40) 230V~ nimellisjännite

● 6 kA katkaisukapasiteetti (Icn)

● IΔn = 0,01A (10mA) erittäin herkkä vikavirtasuoja

● IEC/EN 61009-1 -standardin mukainen

● Punainen T-testipainike säännöllisiin toimintotarkastuksiin, liittimet merkitty 1/2/N, arvokilpi ja kytkentäkaavio painettu koteloon

● Rakennettu ulkosäiliöille, kodinkoneille, autotallin ja kellarin valaistukseen

Tämän eritelmän taustalla oleva logiikka

40 A, 1P+N runko, jossa on 10 mA korkean herkkyys vuotosuojalla, kattaa suurimman osan asuntojen loppupiireistä: 40 A vastaa yleisten laite- ja pistorasiapiirien kuormitusta, 1P+N pitää laitteen kompaktina ahtaissa jakelukeskuksissa, ja 10 mA:n herkkyys tarjoaa ylimääräisen henkilökohtaisen suojakerroksen juuri siellä, missä IEC-alueet, ulkona ja lapset vaativat.

FAQ

K: Mikä on RCBO?

V: RCBO — vikavirtasuojakatkaisin ylivirtasuojalla — on nollaustaulukon pienjännitesuojalaite, joka yhdistää ylikuormitussuojan, oikosulkusuojauksen ja vikavirtasuojan (vuoto) yhdessä yksikössä, tyypillisesti jopa 63 A loppupiireille.

K: Mitä eroa on RCBO:n ja MCB:n välillä?

V: MCB tarjoaa vain ylikuormitus- ja oikosulkusuojauksen. RCBO lisää jäännösvirran (vuoto) havaitsemisen päälle ja katkaisee piirin, kun vuotovirta ylittää IΔn - suojaa ihmisiä ja estää sähköpalot.

K: Mitä IΔn = 10mA tarkoittaa?

V: IΔn on nimellinen jäännöskäyttövirta. 10 mA on korkea herkkyysluokitus: laite laukeaa, kun vuotovirta saavuttaa 10 mA, mikä tarjoaa nopeamman suojan kuin yleiskäyttöinen 30 mA.

K: Mikä on DABL-63 RCBO?

V: DABL-63 on 1P+N vikavirtasuojakatkaisin, jossa on ylivirtasuojaus C·DADA Electriciltä — 40A, C-käyrä, 230V~, 6kA katkaisukyky ja 10mA erittäin herkkä vuotosuoja, joka on IEC/EN 61009-1 mukainen, kotitalouslaitteiden pistorasioita varten.
