Miksi DPN 6KA -pienivirtakatkaisijalla on merkitystä nykyaikaisessa sähkösuojauksessa?

A Pienoisvirtakatkaisija DPN 6KAon suunniteltu tarjoamaan luotettava suoja ylikuormituksia ja oikosulkuja vastaan ​​yhdistäen samalla kompaktin mitat käytännölliseen asennukseen. DPN-konfiguraatio yhdistetään yleisesti 1P+N-järjestelyyn, kun taas 6KA viittaa 6 kA:n nimelliseen oikosulkukatkaisukykyyn sovellettavien standardien ja määrättyjen testiolosuhteiden mukaisesti. Tämä opas selittää, mitä Miniature Circuit Breaker DPN 6KA tarkoittaa, miten se toimii, miksi sen katkaisukyvyllä on merkitystä, missä sitä voidaan käyttää, kuinka se valitaan ja asennetaan oikein ja mitä ostajien tulee ottaa huomioon piirinsuojalaitteita hankittaessa.

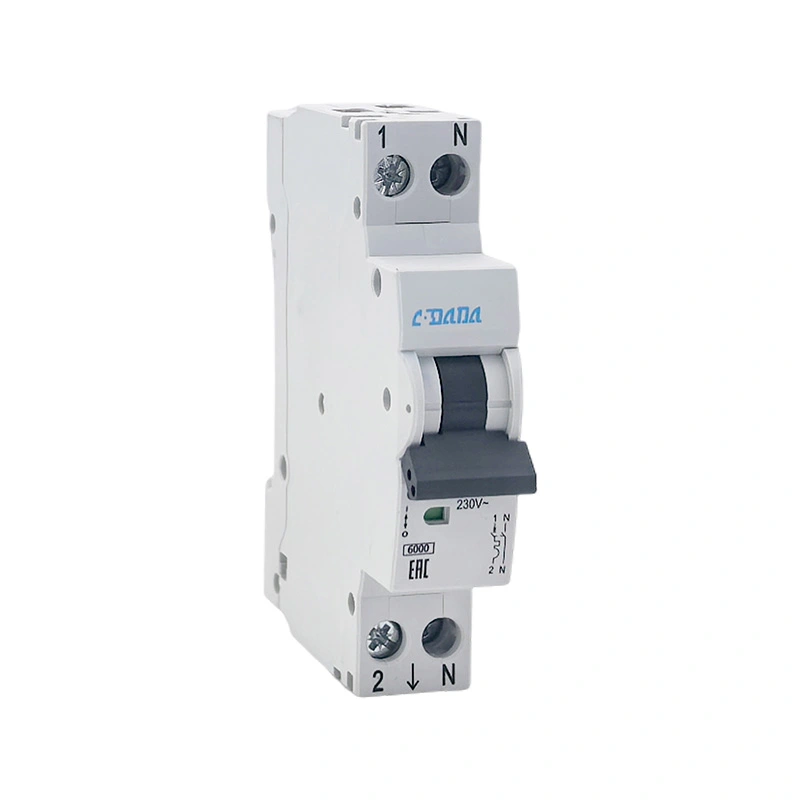

Mitä Miniature Circuit Breaker DPN 6KA tarkoittaa?

Miniature Circuit Breaker, yleisesti lyhennettynä MCB, on automaattinen suojakytkin, jota käytetään katkaisemaan sähkövirta, kun epänormaalit olosuhteet ilmenevät. Toisin kuin tavallinen sulake, joka on normaalisti vaihdettava käytön jälkeen, MCB voidaan yleensä nollata, kun vika on tutkittu ja piiri katsotaan turvalliseksi.

TermiDPNkäytetään yleisesti kuvaamaan kompaktia1P+N kokoonpano, jossa laite sisältää suojauksen vaihejohtimessa ja samalla kytkee nollajohtimen. Tarkka sisäinen järjestely ja se, onko nolla suojattu vai vain kytketty, riippuu tuotesuunnittelusta. Ostajien tulee siksi tarkistaa valmistajan tekniset asiakirjat pelkän lyhenteen tulkinnan sijaan.

The6KAmerkintä, tavallisesti kirjoitettuna6 kA, osoittaa oikosulkujen nimelliskatkaisukapasiteetin 6 kA asiaankuuluvan standardin, testiolosuhteiden, jännitteen ja tuotespesifikaatioiden mukaisesti. Käytännössä se ilmaisee mahdollisen oikosulkuvirran tason, jonka katkaisija on suunniteltu katkaisemaan turvallisesti määritetyissä olosuhteissa.

Tämä kompaktin kokoonpanon ja määritellyn oikosulkusuojauskyvyn yhdistelmä tekee Miniature Circuit Breaker DPN 6KA:sta hyödyllisen monissa pienjännitejakelusovelluksia varten, joissa paneelitila ja luotettava piirisuojaus ovat tärkeitä.

Kuinka DPN 6KA -katkaisija toimii?

Tyypillinen minikatkaisija käyttää lämpö- ja magneettisuojausperiaatteita. Lämpömekanismi reagoi jatkuvaan ylivirtaan, kun taas magneettimekanismin on tarkoitus reagoida nopeasti suurivirtaisiin vikatiloihin, kuten oikosulkuihin.

• Ylikuormitussuoja:Kun virta pysyy riittävän pitkään piirin normaalin käyttötason yläpuolella, lämpömekanismi voi saada katkaisijan laukeamaan.
• Oikosulkusuojaus:Suuri vikavirta voi aktivoida magneettisen laukaisumekanismin, mikä mahdollistaa piirin nopean katkaisun.
• Manuaalinen vaihto:Ohjauskahva mahdollistaa piirin kytkemisen päälle tai pois normaalin käytön aikana, kun tuote on suunniteltu tätä toimintoa varten.
• Virheen rajaaminen:DPN-järjestelyssä vaihe- ja nollajohtimet voidaan irrottaa laitteen määritellyn kytkentärakenteen mukaisesti.
• Kompakti jakelu:Kapea muotokerroin voi auttaa sähköpaneeleissa mahtumaan enemmän piirejä rajoitettuun DIN-kiskotilaan.

Katkaisijan tarkoitus ei ole vain sammuttaa sähköä. Sen on katkaistava epänormaali virta olosuhteissa, joita varten se on suunniteltu, samalla kun se pysyy luotettavana normaalin käytön aikana. Siksi oikea koordinointi ylä- ja alavirran suojalaitteiden kanssa on tärkeää.

Tästä syystä katkaisijan valitseminen vain sen fyysisen koon tai nimellisvirran perusteella voi aiheuttaa ongelmia. Täydelliset sähkötiedot tulee aina tarkistaa ennen asennusta.

Miksi 6KA:n katkaisukapasiteetti on tärkeä?

Katkaisukyky on yksi tärkeimmistä tiedoista, jotka on ymmärrettävä ostettaessa minikatkaisijaa. 6 kA:n teho tarkoittaa, että katkaisijalla on nimellinen oikosulkukapasiteetti6000 ampeeriamääritellyissä testiolosuhteissa.

Tämä tekeeeitarkoittaa, että katkaisijan tulee kuljettaa jatkuvasti 6 000 A. Katkaisijan nimellisvirta on erillinen määritys. Esimerkiksi katkaisijalla voi olla valaistukseen tai pistorasiaan sopiva nimellisvirta, kun taas sillä voi olla 6 kA oikosulkukatkaisukyky.

Uutta asennusta varten pätevän sähköalan ammattilaisen tulee arvioida mahdollinen oikosulkuvirta asennuskohdassa. Valitun katkaisijan tulee olla riittävä katkaisukapasiteetti asennukseen ja sen tulee täyttää soveltuvat paikalliset vaatimukset.

Mitkä ovat tärkeimmät edut?

Oikein määritelty DPN 6KA -pienivirtakatkaisija voi vastata useisiin yleisiin haasteisiin kompakteissa sähkönjakelujärjestelmissä.

Toinen käytännön etu on helpompi piirin organisointi. Sen sijaan, että yksittäinen suojalaite palvelisi liikaa kuormia, oikein suunniteltu jakotaulu voi jakaa sähkökuormat yksittäisiin piireihin. Tämä helpottaa vianmääritystä ja voi auttaa rajoittamaan vian vaikutusta piiriin.

Missä sitä käytetään yleisesti?

DPN 6KA -katkaisijoita voidaan harkita monenlaisiin pienjännitejakelukohteisiin, mikäli niiden sähköarvot ja sertifiointivaatimukset vastaavat asennusta.

• Asuntojen jakelukeskukset
• Asuntojen ja talojen sähköjärjestelmät
• Valaistuspiirit
• Pistorasiat ja yleiskäyttöiset piirit
• Pienet liikerakennukset
• Toimistot ja vähittäiskaupan tilat
• Ohjauspaneelit ja laitteiden jakelupiirit
• Kevyen teollisuuden sähköasennukset
• Apupiirit sähkökaapeissa

Ne voivat olla erityisen hyödyllisiä kompakteissa jakelulaitteissa, joissa asentajan on tasapainotettava piirin suojaus käytettävissä olevan asennustilan kanssa. Sovelluksen soveltuvuutta ei kuitenkaan tule koskaan määrittää pelkästään tuotteen nimen perusteella.

Kuormatyyppi, johtimen koko, asennustapa, ympäristön lämpötila, vikataso, jännitejärjestelmä, maadoitusjärjestely ja paikalliset sähkömääräykset on otettava huomioon ennen tietyn mallin valintaa.

Mitä ostajan tulee tarkistaa ennen valintaa?

Yksi suurimmista ostovirheistä on katkaisijan valinta pelkästään sen nimellisvirran tai 6 kA merkinnän perusteella. Täydellisempi teknisten tietojen tarkistus voi vähentää yhteensopivuusongelmia, asennusviiveitä ja tarpeettomia vaihtokustannuksia.

1. Nimellisvirta:Valitse piirin rakenteen ja odotetun kuormituksen mukaan sen sijaan, että valitset vain suurimman saatavilla olevan tehon.
2. Nimellisjännite:Varmista, että katkaisija sopii sähköjärjestelmän jännitteelle ja taajuudelle.
3. Napojen kokoonpano:Tarkista, onko vaadittu järjestely 1P+N ja ymmärrä mitkä johtimet on suojattu ja kytketty.
4. Katkaisukyky:Varmista, että 6 kA:n arvo on riittävä asennuskohdan mahdolliselle vikavirralle.
5. Matkan käyrä:Tarkista vaadittu laukaisuominaisuus kuormituksen ja käynnistyskäyttäytymisen perusteella.
6. Standardit ja sertifiointi:Pyydä asiaankuuluvat testiraportit, vakuutukset ja kohdemarkkinoille soveltuvat sertifiointiasiakirjat.
7. Päätteen yhteensopivuus:Tarkista johtimien kokoalue, liittimen rakenne, kiristysvaatimukset ja liitäntöjen saatavuus.
8. DIN-kisko yhteensopivuus:Varmista, että fyysiset mitat sopivat tarkoitettuun jakelukoteloon.
9. Toimintaympäristö:Ota huomioon lämpötila, kosteus, korkeus, pöly, tärinä ja muut ympäristöolosuhteet.
10. Toimittajan johdonmukaisuus:Toistuvia tilauksia vaativissa projekteissa on varmistettava tuotantokapasiteetti ja laadunvalvontamenettelyt.

Jakelijoille toinen tärkeä näkökohta on tuotteen johdonmukaisuus. Katkaisija, joka täyttää määrittelyn yhdessä lähetyksessä, mutta vaihtelee huomattavasti myöhemmissä erissä, voi aiheuttaa varasto- ja projektiriskejä. Ostajien tulee siksi keskustella laadunvalvontamenettelyistä, tarkastusstandardeista, pakkauksesta, merkinnöistä ja toistuvien tilausten vaatimuksista etukäteen toimittajan kanssa.

Mitä tulee ottaa huomioon asennuksessa?

Sähköasennuksen tulee suorittaa pätevä ammattilainen valmistajan ohjeiden ja sovellettavien sähkömääräysten mukaisesti. Jopa oikein määritetty DPN 6KA -katkaisin voi toimia huonosti, jos se on asennettu väärin.

• Katkaise laitteistosta virta ennen kuin alat käsitellä jakelulaitteita.
• Varmista piirin jännite ja johdotus ennen liittämistä.
• Asenna katkaisin tukevasti sopivaan DIN-kiskoon tai asennusjärjestelmään.
• Käytä johtimia valmistajan määrittämän kokoalueen sisällä.
• Käytä määritettyä liittimen kiristysmomenttia.
• Pidä johtimien reititys siistinä ja vältä liittimien tarpeetonta mekaanista rasitusta.
• Tarkista vaihe- ja nollaliitännät tuotteen kytkentäkaavion mukaisesti.
• Tarkista, että kotelo tarjoaa riittävän etäisyyden, tuuletuksen ja suojan.
• Suorita asianmukaiset sähkötestit ennen valmiin piirin kytkemistä.

Pääteliitäntä ansaitsee erityistä huomiota. Löysä sähköliitäntä voi aiheuttaa vastusta ja lämpöä, kun taas väärin valmistettu johdin voi vaarantaa liitännän mekaanisen vakauden. Asennuksen tulee siksi noudattaa valmistajan määrittämiä johtimien valmistelu- ja vääntömomenttivaatimuksia.

Älä koskaan käytä katkaisijaa oikean piirisuunnittelun korvikkeena. Suojalaitteet toimivat osana täydellistä sähköjärjestelmää, joka sisältää johtimet, kuormat, ylävirran suojauksen, maadoituksen ja muut turvakomponentit.

Miten DPN 6KA verrataan perinteisiin MCB-kokoonpanoihin?

Vertailu ei tarkoita, että yksi kokoonpano olisi yleisesti parempi. Sopiva suunnittelu riippuu sähköjärjestelmästä, paikallisista määräyksistä, käytettävissä olevasta paneelitilasta, vaaditusta eristysjärjestelystä ja yhteensovittamisesta muiden suojalaitteiden kanssa.

Miten suorituskykyä voidaan ylläpitää?

Pienoiskatkaisijat vaativat yleensä rajoitettua rutiinihuoltoa, mutta ympäröivä sähköjärjestelmä on silti tarkastettava säännöllisesti. Toistuvia selittämättömiä laukaisuja ei saa koskaan jättää huomiotta.

• Tarkista liittimet ylikuumenemisen, värimuutosten tai vaurioiden varalta.
• Tarkista löystyneet liitännät määräaikaisen sähköhuollon aikana.
• Pidä jakelukotelo puhtaana ja puhtaana liiallisesta pölystä tai kosteudesta.
• Tarkkaile toistuvia matkoja ja tutki niiden taustalla oleva syy.
• Vaihda katkaisimet, joissa näkyy mekaanisia vaurioita tai epänormaalia toimintaa.
• Älä nollaa katkaisijaa toistuvasti selvittämättä, miksi se laukeaa.

Katkaisija, joka laukeaa toistuvasti, voi olla merkki ylikuormituksesta, oikosulusta, eristysongelmista, laitevioista, väärästä katkaisijan valinnasta tai muusta asennuksessa olevasta ongelmasta. Pätevän henkilöstön tulee diagnosoida ongelma ennen piirin palauttamista normaaliin toimintaan.

On myös hyödyllistä säilyttää tarkka paneelimerkintä. Piirien selkeä tunnistaminen voi tehostaa tulevia tarkastuksia ja huoltoa erityisesti liikerakennuksissa ja suuremmissa sähkökaapeissa.

Mitä sinun pitäisi odottaa luotettavalta valmistajalta?

Kun hankitaan Miniature Circuit Breaker DPN 6KA -tuotteita tukkumyyntiä, sähköprojekteja, OEM-sovelluksia tai paneelien kokoonpanoa varten, tuotteen laatu on vain yksi osa ostopäätöstä. Johdonmukainen dokumentointi, tuotannonohjaus, viestintä ja myynnin jälkeinen tuki voivat myös vaikuttaa merkittävästi projektin onnistumiseen.

Shanghai DaDa Electric Co., Ltd.on mahdollinen toimittajalähde asiakkaille, jotka etsivät sähkösuojatuotteita ja niihin liittyviä katkaisijaratkaisuja. Mitä tahansa valmistajaa arvioidessaan ostajien tulee pyytää tuotetiedot ja soveltuvat vaatimustenmukaisuusasiakirjat, selventää tarkka mallikokoonpano ja vahvistaa tuotanto- ja tarkastusvaatimukset ennen joukkotilauksen tekemistä.

Maahantuojille ja jakelijoille viestintä on erityisen tärkeää. Ennen oston vahvistamista on hyödyllistä selvittää tarkka tuotemalli, sähköiset tiedot, määrä, pakkaustapa, merkinnät, toimitusvaatimukset, tarkastusmenettely ja asiakirjat. Tämä auttaa vähentämään väärinkäsityksiä ostajan, valmistajan ja loppuasiakkaan välillä.

Usein kysytyt kysymykset

1. Mitä 6KA tarkoittaa minikatkaisijassa?

6KA, yleisemmin kirjoitettuna 6 kA, osoittaa 6 000 ampeerin nimellistä oikosulkukatkaisukapasiteettia määritellyissä testiolosuhteissa. Se ei ole katkaisijan normaali käyttövirta.

2. Mitä DPN tarkoittaa katkaisijassa?

DPN yhdistetään yleisesti 1P+N-konfiguraatioon. Tarkat suoja- ja kytkentätoiminnot riippuvat valmistajan suunnittelusta, joten tuoteseloste kannattaa tarkistaa ennen asennusta.

3. Sopiiko 6 kA:n katkaisija jokaiseen sähköasennukseen?

Ei. Katkaisukapasiteetin tulee olla sopiva asennuspaikan mahdolliseen oikosulkuvirtaan. Nimellisjännite, virta, laukaisuominaisuudet, asennusolosuhteet ja sovellettavat määräykset on myös otettava huomioon.

4. Tarkoittaako 6 kA, että katkaisija voi kuljettaa 6 000 A jatkuvasti?

Ei. 6 kA:n arvo liittyy oikosulkusuojaukseen, ei jatkuvaan virrankestokykyyn. Nimellisvirta on erillinen määritys.

5. Voidaanko DPN 6KA -katkaisijaa käyttää asuntojen jakelukeskuksissa?

Se voi sopia tiettyihin asuinkäyttöön, kun tuotteen sähköluokitukset, kokoonpano, mitat, sertifiointi ja asennusvaatimukset vastaavat virtapiiriä ja paikallisia määräyksiä.

6. Mitä tietoja minun tulee antaa, kun pyydän tarjousta?

Ilmoita vaadittu nimellisvirta, nimellisjännite, napakokoonpano, laukaisuominaisuudet, katkaisukyky, määrä, kohdemarkkinat, sovellettavat standardit, pakkausvaatimukset ja mahdolliset OEM- tai merkintävaatimukset. Tämä auttaa toimittajaa arvioimaan vaatimuksia tehokkaammin.

7. Miksi pienoiskatkaisija laukeaa toistuvasti?

Toistuva laukaisu voi johtua ylikuormituksesta, oikosulusta, viallisista laitteista, johdotusongelmista, sopimattomasta katkaisijan valinnasta tai muista sähkövioista. Pätevän henkilöstön tulee tunnistaa syy sen sijaan, että katkaisija nollattaisiin toistuvasti.

8. Onko DPN sama kuin kaksinapainen katkaisija?

Ei välttämättä. Vaikka DPN-laitteessa voi olla vaihe- ja nollakytkentä, sen sisäinen suojaus ja kytkentäjärjestely voivat poiketa perinteisestä kaksinapaisesta suojalaitteesta. Tarkista aina valmistajan kytkentäkaavio ja tekniset tiedot.

9. Mitä eroa on nimellisvirran ja katkaisukapasiteetin välillä?

Nimellisvirta liittyy virtaan, jonka katkaisija on suunniteltu kuljettamaan normaalin käytön aikana tietyissä olosuhteissa. Katkaisukyky liittyy sen kykyyn katkaista määrätty oikosulkuvirta turvallisesti.

10. Mikä on tärkein ominaisuus tilattaessa DPN 6KA -katkaisijaa?

Ei ole olemassa yhtä eritelmää, joka soveltuisi jokaiseen asennukseen. Nimellisvirta, jännite, napakokoonpano, laukaisuominaisuudet, katkaisukyky, sovellettavat standardit, fyysiset mitat ja asennusolosuhteet tulee tarkistaa yhdessä.

Ota yhteyttä, jos tarvitset DPN 6KA -katkaisijaratkaisuja

Oikean katkaisijan valinnassa on viime kädessä kyse suojaustehokkuuden ja sähköasennuksen todellisten vaatimusten mukauttamisesta. Miniature Circuit Breaker DPN 6KA voi tarjota käytännöllisen yhdistelmän kompaktista kokoonpanosta, ylikuormitussuojasta, oikosulkusuojauksesta ja kätevästä piirien hallinnasta, kun se on määritetty ja asennettu oikein.

Jos hankitPienoisvirtakatkaisija DPN 6KAtuotteet jakelukeskuksiin, sähköprojekteihin, OEM-sovelluksiin tai tukkutoimituksiin,Shanghai DaDa Electric Co., Ltd.voi tarjota tuotetietoja ja keskustella teknisistä vaatimuksistasi.Ota yhteyttätarvitsemasi virtaluokitus, jännite, määrä, sovellus ja kohdemarkkinat keskustellaksesi sopivasta ratkaisusta. Ota yhteyttä Shanghai DaDa Electric Co., Ltd.:hen keskustellaksesi teknisistä tiedoista, näytteistä, massatilauksista ja projektivaatimuksista.
