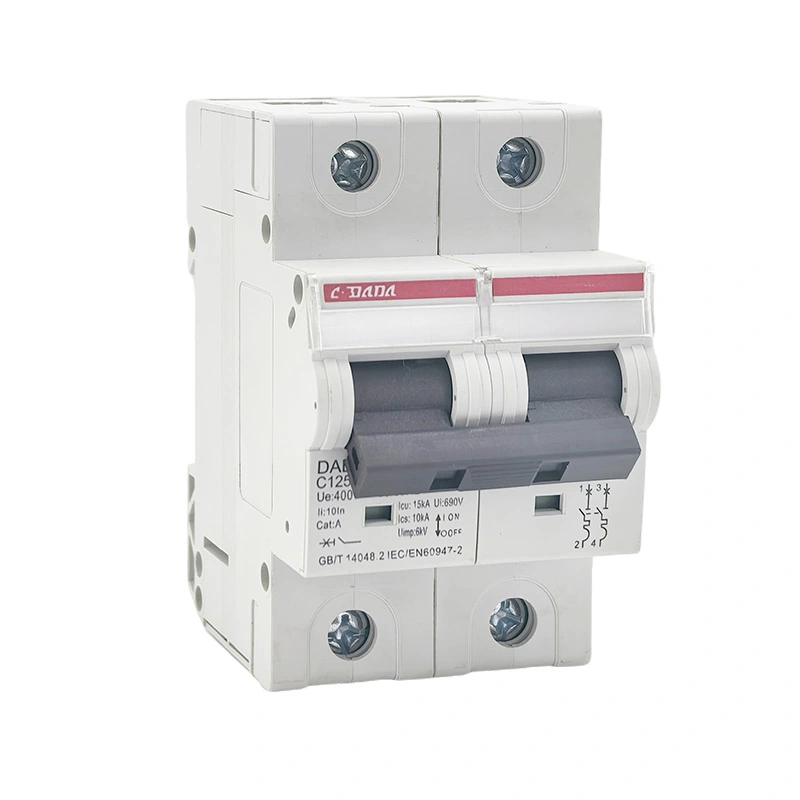

A 125 15KA miniatyyri katkaisijaon suunniteltu sähköjärjestelmiin, jotka vaativat sekä suurta virtakapasiteettia että luotettavaa oikosulkusuojausta. Toisin kuin perinteiset pienitehoiset MCB:t, 125 A:n suuren katkaisukapasiteetin laite voi käsitellä vaativia jakelusovelluksia, joissa vikavirrat voivat olla huomattavasti korkeampia. Tässä artikkelissa kerrotaan, miten 125 15KA MCB toimii, mitä sen keskeiset tekniset tiedot tarkoittavat, missä sitä voidaan käyttää, kuinka se valitaan ja asennetaan oikein ja mitä ostotiimien tulee tutkia ennen tilauksen tekemistä. Siinä tutkitaan myös Shanghai DaDa Electric Co., Ltd.:n DAB7-125-sarjan käytännöllisiä suunnitteluominaisuuksia, mukaan lukien lämpömagneettinen suojaus, virtaa rajoittava rakenne, suuret kaapeliliittimet ja 15 kA:n katkaisukapasiteetti.
Sisällysluettelo
- Mikä on 125 15KA pienoiskatkaisija?
- Miksi 125A ja 15KA ovat tärkeitä?
- Miten suojamekanismi toimii?
- Mitkä ominaisuudet parantavat käytännön suorituskykyä?
- Missä 125 15KA MCB:tä voidaan käyttää?
- Tärkeimmät tutkittavat tiedot
- Kuinka valita oikea kokoonpano
- Asennus- ja huoltonäkökohdat
- Yleisiä ongelmia ja huolenaiheita ostoissa
- Miksi Shanghai DaDa Electric Co., Ltd.?
- Usein kysytyt kysymykset
- Viimeiset huomiot
Mikä on 125 15KA pienoiskatkaisija?
125 15KA miniatyyri katkaisija on suurvirtasuojalaite, joka on suunniteltu katkaisemaan sähköpiirit, kun esiintyy epänormaalit virtaolosuhteet. Tuotenimessä "125" tarkoittaa yleensä enintään 125 A:n nimellisvirtaa, kun taas "15KA" tarkoittaa 15 kA:n oikosulkukatkaisukykyä sovellettavissa testiolosuhteissa ja standardeissa.
Nämä kaksi numeroa kuvaavat erilaisia sähköisiä ominaisuuksia. 125 A:n luokitus koskee virtaa, jonka katkaisija on suunniteltu kestämään tietyissä käyttöolosuhteissa. 15 kA:n luku liittyy mahdollisen oikosulkuvirran tasoon, jonka katkaisija voi katkaista turvallisesti määritellyissä olosuhteissa.
Tämä ero on tärkeä, kun insinöörit vertaavat katkaisijoita. Suurempi nimellisvirta ei automaattisesti tarkoita suurempaa oikosulkukatkaisukykyä. Molemmat arvot on arvioitava asennuksen sähköisten ominaisuuksien perusteella.
Shanghai DaDa Electric Co., Ltd.:n DAB7-125-sarja on kehitetty teollisiin ja kaupallisiin sähkönjakelutarkoituksiin. Sen julkaistut tuotetiedot tunnistavat 125 A:n enimmäisnimellisvirran ja korkean katkaisukapasiteetin vaihtoehdot, mukaan lukien 15 kA. Valmistaja määrittelee myös lämpömagneettisen suojauksen ja virtaa rajoittavan rakenteen.
Miksi 125A ja 15KA ovat tärkeitä?
Sähkönjakelujärjestelmät voivat sisältää huomattavaa vikaenergiaa, erityisesti lähellä muuntajia, jakelukeskuksia, teollisuuskoneita ja suuria tehokuormia. Jos suojalaite altistuu sille määritellyn keskeytyskyvyn ylittävälle vikavirralle, seurauksena voi olla laitevaurio, liiallinen kipinöinti ja vakavia turvallisuusriskejä.
15 kA:n katkaisukapasiteetti tarjoaa suuremman keskeytysmarginaalin kuin monet tavalliset matalan katkaisukapasiteetin MCB:t. Todellinen soveltuvuus riippuu kuitenkin asennuskohdan mahdollisesta oikosulkuvirrasta ja voimassa olevan sähköstandardin vaatimuksista.
| Parametri | Mitä se osoittaa | Miksi sillä on merkitystä |
|---|---|---|
| 125A | Nimellisvirta | Määrittää katkaisijan normaalin virransiirtoalueen. |
| 15kA | Korkea oikosulkusuojauskyky | Auttaa katkaisijaa katkaisemaan määritetyt korkeat vikavirrat. |
| Lämpömatka | Ylikuormitussuoja | Reagoi jatkuviin liiallisiin virtaolosuhteisiin. |
| Magneettinen matka | Oikosulkusuojaus | Tarjoaa nopean toiminnan vakavissa vikatilanteissa. |
| Virran rajoitus | Vikaenergian vähentäminen | Voi auttaa rajoittamaan loppupään laitteisiin kohdistuvaa stressiä. |
Jakelujärjestelmää suunniteltaessa katkaisin tulee siksi valita todellisen kuormituslaskelman, johtimen nimellisarvon, vikavirtalaskelman, jännitteen, taajuuden, napakonfiguraation ja koordinointivaatimusten joukosta pelkän virranmittauksen sijaan.
Miten suojamekanismi toimii?
Nykyaikaisessa MCB:ssä yleensä yhdistyvät kaksi ensisijaista laukaisuperiaatetta: lämpösuojaus ja magneettinen suojaus. Nämä kaksi mekanismia käsittelevät erilaisia ylivirtatapahtumia.
Lämpösuoja reagoi ylikuormitusolosuhteisiin, jotka jatkuvat ajan mittaan. Kun virta ylittää aiotun käyttötason, lämpö saa lämpöelementin toimimaan ja avaa piirin.
Magneettinen suojaus on tarkoitettu suurvirtavikatilanteisiin. Voimakas magneettinen vaste voi aktivoida laukaisumekanismin nopeasti, kun tapahtuu vakava oikosulku.
Kun koskettimet irtoavat vikakatkon aikana, voi muodostua sähkökaari. Sisäiset valokaaren hallintarakenteet auttavat hallitsemaan ja sammuttamaan valokaaren keskeytyksen aikana.
Virtaa rajoittava rakenne voi vähentää virtaa, joka saa kulkea piirin läpi oikosulkutapahtuman aikana, mikä auttaa vähentämään kytkettyjen komponenttien rasitusta.
DAB7-125:n tuotetiedoissa kuvataan lämpö- ja magneettilaukaisutoiminto, laukaisuvapaa mekanismi ja virtaa rajoittava rakenne. Nämä ominaisuudet ovat erityisen tärkeitä sovelluksissa, joissa suojalaitteen on reagoitava johdonmukaisesti sekä pitkittyneisiin ylikuormituksiin että suurvirtahäiriöihin.
Mitkä ominaisuudet parantavat käytännön suorituskykyä?
Sähkösuojauslaitteita ei arvioida pelkästään sen ylävirran arvolla. Mekaaninen rakenne, terminaalin suunnittelu, kosketusmateriaalit, asennustapa ja sisäiset kaariohjausjärjestelyt voivat kaikki vaikuttaa käytännön käytettävyyteen.
- Suuri katkaisukyky:15 kA:n erittely tarjoaa paremman oikosulkusuojauskyvyn kuin monet perinteiset matalan katkaisukapasiteetin MCB:t.
- Suuret kaapeliliittimet:DAB7-125-sarja on suunniteltu suurilla liittimillä, jotka soveltuvat kupari- ja alumiinijohtimille aina 35mm² asti valmistajan julkaisemien tietojen mukaan.
- Matkavapaa mekanismi:Katkaisija voi säilyttää suojatoimintonsa myös silloin, kun käyttömekanismia pidetään ON-asennossa.
- Positiivinen kosketusilmoitus:Selkeä kosketustilan osoittaminen voi helpottaa tarkastusta ja huoltoa.
- Lämpömagneettinen toiminta:Erilaiset ylivirtaolosuhteet voidaan käsitellä täydentävillä laukaisumekanismeilla.
- Asennus DIN-kiskoon:Modulaarinen asennus yksinkertaistaa asennusta yhteensopiviin jakelulaitteisiin.
- Paloa hidastava kotelo:Julkaistuissa DAB7-125 tiedoissa määritellään PA66 palosuojattu kotelomateriaali.
Nämä tiedot ovat tärkeitä jakelijoille ja järjestelmäintegraattoreille, koska asennuksen tehokkuus ja huollettavuus voivat vaikuttaa kokonaiskäyttökokemukseen, ei vain alkuperäiseen ostohintaan.
Missä 125 15KA MCB:tä voidaan käyttää?
125 A:n korkean katkaisukapasiteetin MCB:tä voidaan harkita sähkönjakelujärjestelmissä, joissa piirin virta ja vikataso ovat laitteen määritellyn toiminta-alueen sisällä. Tyypillisiä sovellusympäristöjä voivat olla teollisuustilat, liikerakennukset, laitteiden jakelukeskukset ja muut korkeavirtapiirit.
| Sovellus | Tyypillinen vaatimus | Mahdollinen hyöty |
|---|---|---|
| Teollinen jakelu | Suuremmat virtakuormat ja vaativat vikaolosuhteet | Suuri virtakapasiteetti oikosulkusuojauksella |
| Liikerakennukset | Luotettava jakelusuoja | Kompakti modulaarinen suojaus jakelupiireille |
| Konejärjestelmät | Sähkölaitteiden ja syöttölaitteiden suojaus | Terminen ja magneettinen ylivirtavaste |
| Jakopaneelit | Tilatehokkaat suojalaitteet | DIN-kiskoasennus ja modulaarinen rakenne |
| Tehoa kuluttavat laitteet | Suurempi piirivirta | Jopa 125 A nimellisvirtakonfiguraatio valitusta mallista riippuen |
Soveltuvuus on aina vahvistettava koko sähkösuunnitelmaa vastaan. Jännite, taajuus, mahdollinen vikavirta, johtimen koko, ympäristön lämpötila, napakokoonpano ja sovellettavat asennussäännöt voivat muuttaa oikean katkaisijan valintaa.
Tärkeimmät tutkittavat tiedot
Ostajat keskittyvät usein "125A" ja "15kA", koska ne ovat helposti ymmärrettäviä. Ammattimaiset hankinnat edellyttävät kuitenkin laajempaa spesifikaatiotarkistusta.
| Erittely | Kysymys ostosta |
|---|---|
| Nimellisvirta | Vastaako valittu arvo laskettua piirikuormaa ja johtimen kapasiteettia? |
| Katkaisukyky | Sopiiko ilmoitettu 15 kA kapasiteetti mahdolliselle vikavirralle? |
| Nimellisjännite | Vastaako katkaisin järjestelmän jännitettä ja jakelujärjestelyä? |
| Napojen lukumäärä | Vaatiiko piiri 1P, 2P, 3P, 4P tai muun kokoonpanon? |
| Matkan käyrä | Onko valittu vapautusominaisuus yhteensopiva liitetyn kuorman kanssa? |
| Sovellettava standardi | Täyttääkö tuote kohdemarkkinoiden ja asennuksen vaatiman standardin? |
| Terminaalin kapasiteetti | Voivatko liitännät sijoittaa määritellyn johtimen turvallisesti? |
| Asennusmenetelmä | Tarvitaanko DIN-kiskoasennus tai jokin muu asennusjärjestely? |
Esimerkiksi standardeissa IEC 60947-2 ja IEC/EN 60898-1 käytetään erilaisia luokituksia ja testauskehyksiä katkaisimille. Julkaistut valmistajatiedot voivat siksi sisältää sekä Icu- että Icn-terminologiaa standardista ja tuoteluokasta riippuen. Ostajan tulee tarkistaa tarkalleen, mikä luokitus pätee aiotun asennuksen jännitteellä ja käyttöolosuhteilla.
Kuinka valita oikea kokoonpano
125 15KA:n minikatkaisijan valitseminen tulee aloittaa sähköjärjestelmästä tuoteluettelon sijaan. Yksinkertainen valintaprosessi voi vähentää riskiä, että katkaisija ei sovi yhteen piirin kanssa.
- Määritä suunnitteluvirta.Laske odotettu jatkuva ja ajoittainen kuormitusvirta.
- Tarkista johtimen arvo.Suojalaite on sovitettava yhteen kaapelin sallitun virran kanssa todellisissa asennusolosuhteissa.
- Määritä mahdollinen oikosulkuvirta.Valitun katkaisukyvyn tulee olla riittävä asennuskohdan vikatasolle.
- Vahvista jännite ja taajuus.Varmista, että katkaisin on mitoitettu sähköjärjestelmää varten.
- Valitse napojen järjestely.Ota huomioon vaihe- ja nollajohtimien vaatimukset.
- Tarkista matkan ominaisuudet.Laukaisukäyrän tulee olla sopiva kytketylle kuormitukselle ja odotettavissa oleville käynnistysolosuhteille.
- Vahvista standardit ja sertifikaatit.Tarkista kohdemarkkinoiden vaatimukset, projektispesifikaatio ja paikalliset sähkömääräykset.
- Tarkista fyysinen yhteensopivuus.Tarkista mitat, liitinkoko, DIN-kiskon yhteensopivuus ja paneelien etäisyys.
Asennus- ja huoltonäkökohdat
Oikea asennus on välttämätöntä kaikille suurvirtasuojalaitteille. Edes hyvin suunniteltu katkaisija ei pysty kompensoimaan vääränkokoisia johtimia, löystyneitä liittimiä, sopimattomia koteloita tai virheellisiä asennuskäytäntöjä.
- Tarkista katkaisijan malli ja luokitus ennen asennusta.
- Eristä sähkönsyöttö ja noudata soveltuvia turvaohjeita.
- Varmista, että johtimen poikkileikkaus on yhteensopiva liittimen kanssa.
- Valmistele johtimet oikein ja vältä vahingoittuneita tai väärin kuorittuja kaapelin päitä.
- Kiristä liittimet valmistajan määrittelemien vaatimusten mukaisesti.
- Varmista, että katkaisin on kiinnitetty tukevasti yhteensopivaan DIN-kiskoon.
- Tarkista, että kotelo tarjoaa asianmukaisen suojan ja välyksen.
- Tarkista ajoittain liittimet ylikuumenemisen, värjäytymisen tai mekaanisen löystymisen varalta.
- Testaa suojajärjestelmä asennuksen huoltovaatimusten mukaisesti.
Huoltoaikataulujen tulee heijastaa ympäristöä ja käyttöaikaa. Teollisuusasennukset, joissa kuormitus on suuri, kytkeytyy usein, pöly, tärinä tai korkea lämpötila, saattaa vaatia useammin tarkastuksia kuin kevyesti kuormitetut sisäjakelujärjestelmät.
Yleisiä ongelmia ja huolenaiheita ostoissa
Suurivirtaisten MCB:iden ostajat kohtaavat usein useita käytännön haasteita. Näiden ongelmien ratkaiseminen ennen hankintaa voi estää viivästyksiä ja asennusongelmia.
Joissakin tuoteluetteloissa mainitaan vain yleinen "suuri murtokyky". Ostajien tulee pyytää tarkka luokitus, standardi, jännite ja testausperuste.
125 A:n valitseminen tarkistamatta kaapelin kapasiteettia ja todellista suunnitteluvirtaa voi aiheuttaa koordinaatioongelmia.
Suuremmat johtimet vaativat liittimet, jotka on suunniteltu hyväksymään vaadittu poikkipinta-ala. Päätteen yhteensopivuus tulee varmistaa ennen ostamista.
Kansainväliset ostajat tarvitsevat usein teknisiä eritelmiä, sertifikaatteja, piirustuksia ja tuotetietoja hankkeen hyväksyntää varten.
Ammattimaisen toimittajan tulee pystyä tarjoamaan selkeät tuotetiedot ja auttamaan ostajia ymmärtämään erot nimellisvirran, katkaisukapasiteetin, laukaisuominaisuuksien ja asennusvaatimusten välillä.
Miksi Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.kehittää ja valmistaa piirisuojatuotteita teollisiin ja kaupallisiin sähkösovelluksiin. Sen julkaistu tuotevalikoima sisältää MCB:t, MCCB:t, RCBO:t, RCCB:t ja niihin liittyvät piirisuojalaitteet.
DAB7-125-sarja on sijoitettu sovelluksiin, jotka vaativat suurempaa virtakapasiteettia ja suurta oikosulkukatkaisukykyä. Julkaistut tekniset tiedot sisältävät 15 kA:n korkean katkaisukapasiteetin, lämpömagneettisen laukaisutoiminnon, virtaa rajoittavan suunnittelun, positiivisen koskettimen ilmaisun ja suuremmille johtimille sopivat liittimet. :contentReference[oaicite:1]{index=1}
Valmistajan tehdastiedoissa kuvataan myös erityiset leimaus-, pistehitsaus-, niittaus-, ruiskupuristus- ja kokoonpanotyöpajat, jotka tukevat sekä MCB- että MCCB-tuotteiden tuotantoa. :contentReference[oaicite:2]{index=2}
Jakelijoille, sähkötukkukauppiaille, paneelirakentajille ja OEM-asiakkaille tällainen valmistuskyky voi olla hyödyllinen, kun johdonmukainen tuotetoimitus, tekninen dokumentaatio ja konfigurointituki ovat tärkeitä osia ostopäätöksessä.
| Ostajan vaatimus | Asiaankuuluva DAB7-125-ominaisuus |
|---|---|
| Suurvirtapiirin suojaus | Nimellisvirta jopa 125A |
| Korkeammat oikosulkuvaatimukset | Jopa 15kA katkaisukyky julkaistujen tuotetietojen mukaan |
| Ylikuormitussuoja | Lämpölaukaisutoiminto |
| Oikosulkureaktio | Magneettinen laukaisutoiminto |
| Isommat johtimet | Suuret kaapeliliittimet, jotka on suunniteltu enintään 35 mm²:n johtimille valmistajan tietojen mukaan |
| Paneelin asennus | Modulaarinen DIN-kiskoasennusrakenne |
Tuotetiedot tulee aina varmistaa viimeisimmän teknisen dokumentaation perusteella ennen lopullista projektin hyväksyntää, erityisesti silloin, kun katkaisija asennetaan suurvikavirtaympäristöön tai säänneltyyn sähköjärjestelmään.
Usein kysytyt kysymykset
15KA tarkoittaa 15 kA:n oikosulkukatkaisukykyä sovellettavissa määritellyissä testiolosuhteissa. Se osoittaa mahdollisen oikosulkuvirran tason, jonka laite on suunniteltu katkaisemaan soveltuvan arvonsa ja standardinsa mukaisesti.
Ei. Valinnassa on otettava huomioon johtimen kapasiteetti, kuormitusominaisuudet, järjestelmän jännite, ympäristöolosuhteet, vikavirta, napakokoonpano ja sovellettavat sähkövaatimukset.
125A liittyy katkaisijan nimellisvirtaan, kun taas 15kA viittaa sen oikosulkusuojauskykyyn. Ne kuvaavat suojalaitteen erilaisia ominaisuuksia.
Sitä voidaan harkita sopiviksi teollisiksi jakelupiireiksi, kun sähköjärjestelmä vastaa tuotteen määrittämiä arvoja ja asennusvaatimuksia.
Ei. Katkaisukyky on vain yksi valintatekijä. Jännite, nimellisvirta, laukaisuominaisuudet, johtimien koordinaatio, napakokoonpano ja asennusolosuhteet on myös arvioitava.
Lämpösuojaus käsittelee jatkuvat ylikuormitusolosuhteet, kun taas magneettisuoja reagoi nopeasti suurvirtavikatiloihin, kuten oikosulkuihin.
Shanghai DaDa Electricin julkaisemien DAB7-125-tietojen mukaan sen suuret kaapeliliittimet soveltuvat kupari- ja alumiinikaapeleille aina 35 mm² asti. Tarkka johdinjärjestely tulee aina varmistaa voimassa olevan teknisen dokumentaation avulla ennen asennusta.
Ostajien tulee pyytää tekninen tietolomake, sovellettavat standardit, nimellisjännite, katkaisukapasiteettitiedot, matkan ominaisuudet, mittapiirustukset, päätetiedot, sertifikaatit ja pakkaustiedot kohdemarkkinoiden kannalta.
Viimeiset huomiot
125 15KA miniatyyri katkaisija vastaa tiettyyn yhdistelmään vaatimuksia: suhteellisen suuri virtakapasiteetti ja parannettu oikosulkukatkaisukyky. Insinööreille ja hankintatiimeille kunkin luokituksen ymmärtäminen on välttämätöntä oikean teknisen päätöksen tekemiseksi.
Tärkeimmät huomiot ulottuvat "125A" ja "15kA" lukujen ulkopuolelle. Täydellisen arvioinnin tulee sisältää nimellisjännite, vikavirta, laukaisuominaisuudet, napakokoonpano, johtimien yhteensopivuus, sovellettavat standardit, asennusympäristö ja fyysiset mitat.
Shanghai DaDa Electric Co., Ltd.:n DAB7-125-sarja yhdistää suurvirtasuojauksen lämpömagneettiseen toimintaan, virtaa rajoittavan suunnittelun, suuret kaapeliliittimet ja julkaistun jopa 15 kA:n katkaisukapasiteetin. Nämä ominaisuudet tekevät tuotteesta merkityksellisen erilaisissa teollisissa ja kaupallisissa jakelusovelluksissa, kun se sovitetaan oikein sähköjärjestelmään.
