Miksi modulaarisesta kontaktorista tulee välttämätön nykyaikaisissa sähköisissä ohjausjärjestelmissä?

Sisällysluettelo

• 1. Modulaarisen kontaktorin esittely
• 2. Rakenne ja toimintaperiaate
• 3. Tärkeimmät edut nykyaikaisissa järjestelmissä
• 4. Modulaarinen kontaktori vs. perinteinen kontaktori
• 5. Sovellusskenaariot eri toimialoilla
• 6. Oikean modulaarisen kontaktorin valinta
• 7. Asennus- ja huoltonäkökohdat
• 8. Yleiset ongelmat ja vianetsintä
• 9. Modulaarisen kytkentätekniikan tulevaisuuden trendit
• 10. Usein kysytyt kysymykset
• 11. Johtopäätös ja yhteydenotto

1. Modulaarisen kontaktorin esittely

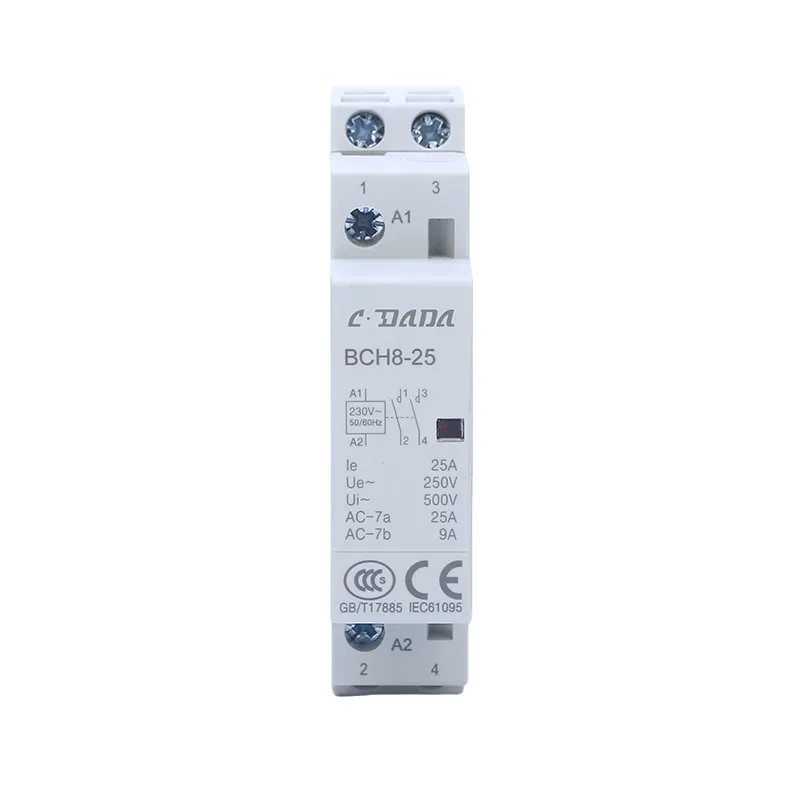

Modulaarinen kontaktori on sähköisesti ohjattu kytkinlaite, joka on suunniteltu ohjaamaan tehopiirejä kompaktissa, modulaarisessa muodossa, joka sopii tavallisiin DIN-kiskojärjestelmiin. Toisin kuin perinteiset isot kontaktorit, modulaariset kontaktorit on suunniteltu erityisesti virtaviivaisille sähkönjakelupaneeleille, joissa tilan tehokkuus, turvallisuus ja asennuksen helppous ovat kriittisiä.

Niitä käytetään laajasti valaistuksen ohjauksessa, LVI-järjestelmissä, teollisuusautomaatiossa ja älykkäiden rakennusten infrastruktuurissa. Niiden suunnittelu vastaa nykyaikaisia ​​automaation, energiatehokkuuden ja keskitetyn ohjauksen vaatimuksia.

Kun sähköjärjestelmät kehittyvät kohti älykästä ohjausta ja hajautettua energianhallintaa, modulaarisista kontaktoreista tulee yhä useammin vakiokomponentti kuin valinnainen päivitys.

2. Rakenne ja toimintaperiaate

Modulaarinen kontaktori toimii yksinkertaisella mutta erittäin tehokkaalla sähkömagneettisella periaatteella. Kun käämiin syötetään ohjausjännite, se synnyttää magneettikentän, joka vetää koskettimet yhteen, jolloin virta pääsee kulkemaan pääpiirin läpi.

Keskeisiä komponentteja ovat:

• Kela:Kehittää sähkömagneettista voimaa jännitteessä
• Yhteystiedot:Avaa tai sulje piiri
• Kotelo:Tarjoaa eristyksen ja turvasuojan
• DIN-kiskokotelo:Mahdollistaa modulaarisen asennuksen

Suunnittelu varmistaa nopean kytkennän, alhaisen virrankulutuksen ja vakaan toiminnan vaihtelevilla kuormituksilla.

3. Tärkeimmät edut nykyaikaisissa järjestelmissä

Modulaaristen kontaktorien kasvavaa suosiota ohjaavat useat tärkeät edut, jotka vastaavat nykyajan sähkötekniikan haasteisiin.

• Tilaa säästävä muotoilu:Ihanteellinen kompakteille jakelutauluille
• Energiatehokkuus:Matala kelan virrankulutus vähentää käyttökustannuksia
• Hiljainen toiminta:Soveltuu asuin- ja liiketiloihin
• Helppo asennus:DIN-kiskoasennus yksinkertaistaa asennusta
• Korkea luotettavuus:Suunniteltu pitkiä kytkinten elinkaarta varten
• Joustava ohjaus:Yhteensopiva automaatiojärjestelmien kanssa

Nämä edut tekevät modulaarisista kontaktoreista erityisen arvokkaita älykkäissä rakennusjärjestelmissä, joissa tehokkuus ja automaatio ovat etusijalla.

4. Modulaarinen kontaktori vs. perinteinen kontaktori

Modulaaristen kontaktorien ja perinteisten kontaktorien välisen eron ymmärtäminen on olennaista oikean ratkaisun valinnassa.

Perinteiset kontaktorit hallitsevat edelleen raskaissa teollisuusympäristöissä, mutta modulaariset kontaktorit ovat selkeästi parempia nykyaikaisissa automaatioohjatuissa järjestelmissä.

5. Sovellusskenaariot eri toimialoilla

Modulaarisia kontaktoreita käytetään monissa sovelluksissa niiden monipuolisuuden ja kompaktin rakenteen ansiosta.

• Asuinrakennukset:Valaistuksen ohjaus, vedenlämmittimet ja älykodin järjestelmät
• Kaupalliset tilat:LVI-ohjaus, liukuportaat ja hissijärjestelmät
• Teollisuusautomaatio:Moottorin kytkentä ja koneen ohjaus
• Energiajärjestelmät:Aurinkoinvertterit ja akun varastointijärjestelmät
• Infrastruktuuri:Julkinen valaistus ja liikenteenohjausjärjestelmät

Älykkäissä rakennuksissa modulaariset kontaktorit toimivat usein keskitettyjen energianhallintajärjestelmien selkärankana, mikä mahdollistaa automaattisen kuormanhallinnan ja aikataulutuksen.

6. Oikean modulaarisen kontaktorin valinta

Oikean modulaarisen kontaktorin valinta on kriittinen järjestelmän luotettavuuden ja tehokkuuden kannalta. On otettava huomioon useita keskeisiä tekijöitä.

• Nimellisvirta:On vastattava kuormitusvaatimuksia
• Ohjausjännite:Varmista yhteensopivuus ohjausjärjestelmien kanssa
• Napojen lukumäärä:Yksivaiheiset tai kolmivaiheiset järjestelmät
• Käyttömäärä:Kytkentöjen taajuus
• Ympäristöolosuhteet:Lämpötila, kosteus ja pölytasot

Alla on yksinkertaistettu valintaopas:

7. Asennus- ja huoltonäkökohdat

Oikea asennus takaa optimaalisen suorituskyvyn ja pitkän käyttöiän. Modulaariset kontaktorit on suunniteltu helppokäyttöisiksi, mutta oikeita menettelytapoja on silti noudatettava.

• Varmista, että virta on katkaistu ennen asennusta
• Kiinnitä tukevasti DIN-kiskoon
• Tarkista johdotusliitännät kaavioiden mukaan
• Tarkista kelan jännitteen yhteensopivuus
• Testaa kytkentätoimintoa ennen täydellistä käyttöönottoa

Huolto on yleensä vähäistä, mutta säännöllistä tarkastusta suositellaan sen varmistamiseksi, että koskettimet pysyvät puhtaina ja kulumattomina.

8. Yleiset ongelmat ja vianetsintä

Jopa korkealaatuisissa modulaarisissa kontaktoreissa voi esiintyä ongelmia, jos niitä käytetään tai asennetaan väärin.

• Kontaktihitsaus:Syynä on usein ylikuormitus
• Kelan vika:Virheellisen jännitteensyötön takia
• Ylikuumeneminen:Huono ilmanvaihto tai liiallinen kuormitus
• Mekaaninen kuluminen:Toistuvat vaihtojaksot ajan myötä

Vianetsintä tulee aina aloittaa kuormitusolosuhteiden tarkistamisella, jota seuraa kelan ja koskettimien eheyden sähköinen testaus.

9. Modulaarisen kytkentätekniikan tulevaisuuden trendit

Modulaaristen kontaktorien tulevaisuus on kiinteästi sidoksissa älykkäiden verkkojen ja älykkäiden rakennusjärjestelmien kehittämiseen. Useat trendit muokkaavat niiden kehitystä:

• Integrointi IoT-pohjaisiin ohjausjärjestelmiin
• Etävalvonta ja diagnostiikka
• Energiankulutuksen optimointialgoritmit
• Miniatyrisointi ja suurempi tiheys mallit
• Parannettu valokaaren vaimennustekniikka

Kun automaatio laajenee, modulaariset kontaktorit ovat entistä tärkeämpi rooli tehokkaan ja älykkään sähkönjakelun mahdollistajana.

10. Usein kysytyt kysymykset

Q1: Mikä on modulaarisen kontaktorin päätarkoitus?
Sitä käytetään sähkökuormien kytkemiseen ohjausjärjestelmissä, erityisesti automaatio- ja kiinteistöjohtamissovelluksissa.

Q2: Voidaanko modulaarisia kontaktoreita käyttää teollisuusympäristöissä?
Kyllä, mutta ne sopivat parhaiten kevyille ja keskisuurille teollisuuskuormille raskaiden koneiden sijaan.

Q3: Kuinka kauan modulaarinen kontaktori kestää?
Oikein käytettynä se voi kestää satoja tuhansia tai miljoonia kytkentäjaksoja kuormitusolosuhteista riippuen.

Q4: Ovatko modulaariset kontaktorit energiatehokkaita?
Kyllä, ne on suunniteltu alhaisella kelan virrankulutuksella, mikä tekee niistä erittäin tehokkaita verrattuna perinteisiin malleihin.

11. Johtopäätös ja yhteydenotto

Modulaariset kontaktorit edustavat merkittävää edistystä sähkökytkentätekniikassa. Niiden kompakti rakenne, tehokkuus ja mukautumiskyky tekevät niistä olennaisen osan nykyaikaisissa sähköjärjestelmissä asuinautomaatiosta teollisuuden ohjausverkkoihin. Kun infrastruktuuri muuttuu yhä älykkäämmäksi, luotettavien ja joustavien kytkentälaitteiden kysyntä kasvaa edelleen.

Valmistajat pitävätShanghai DaDa Electric Co., Ltd.myötävaikuttavat tähän kehitykseen kehittämällä korkean suorituskyvyn modulaarisia kontaktoriratkaisuja, jotka on räätälöity maailmanlaajuisten teollisuusstandardien mukaan.

Jos etsit vakaita, tehokkaita ja kustannustehokkaita modulaarisia kontaktoriratkaisuja, suunnittelutiimimme on valmis tukemaan projektisi vaatimuksia.

Ota yhteyttätänääntutkia räätälöityjä ratkaisuja ja teknistä tukea sähköohjausjärjestelmillesi.
