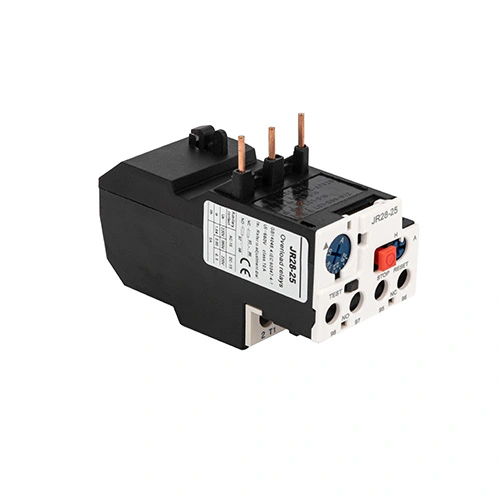

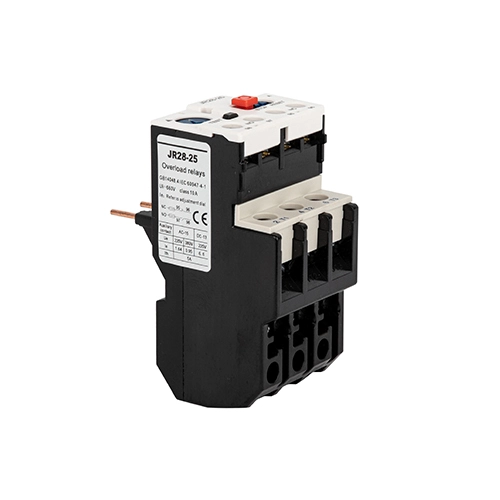

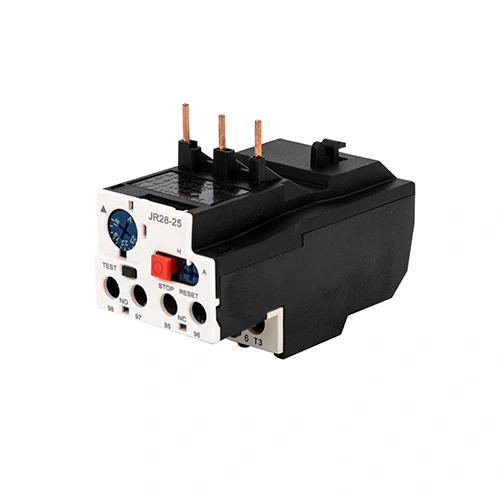

JR28 terminen ylikuormitusrele

Suojaa moottorisi JR28 Thermal Overload Relay -releellä, joka on vahva ja älykäs suojaratkaisu, jonka on kehittänyt CDADA, luotettava valmistaja Kiinassa. Suunniteltu saumattomasti integroitavaksi CDADA D-sarjan kontaktoreihin (D9–D150), JR28-rele tarjoaa kattavan suojan:

● Ylikuormitukset

● Vaihevika (yhden vaiheen menetys)

● Liian pitkät moottorin käynnistysajat

● Pitkäaikainen roottorin jumiutuminen

Laajalla säädettävällä virta-alueella 0,1 A - 140 A JR28-sarja kattaa sovellukset pienistä puhaltimista suuriin teollisuuspumppuihin ja kompressoreihin. Siinä on testipainike ohjauspiirin tarkistamista varten, selkeä laukaisuilmaisin, manuaalinen tai automaattinen nollauksen valinta ja suljettava kansi luvattoman säädön estämiseksi. Todistettuun bimetallilämpöteknologiaan rakennettu ja IEC 60947-4-1 mukainen CDADA JR28 takaa luotettavan, huoltoystävällisen moottorin suojauksen vaativissa ympäristöissä maailmanlaajuisesti.

Tärkeimmät tiedot

Sarja: JR28 Thermal Overload Relay

Merkki: CDADA | Valmistaja: Shanghai DADA Electric CO.,LTD

Yhteensopivuus: Suunniteltu D9-, D12-, D18-… D150-kontaktoreille (LC1-D/F-sarja)

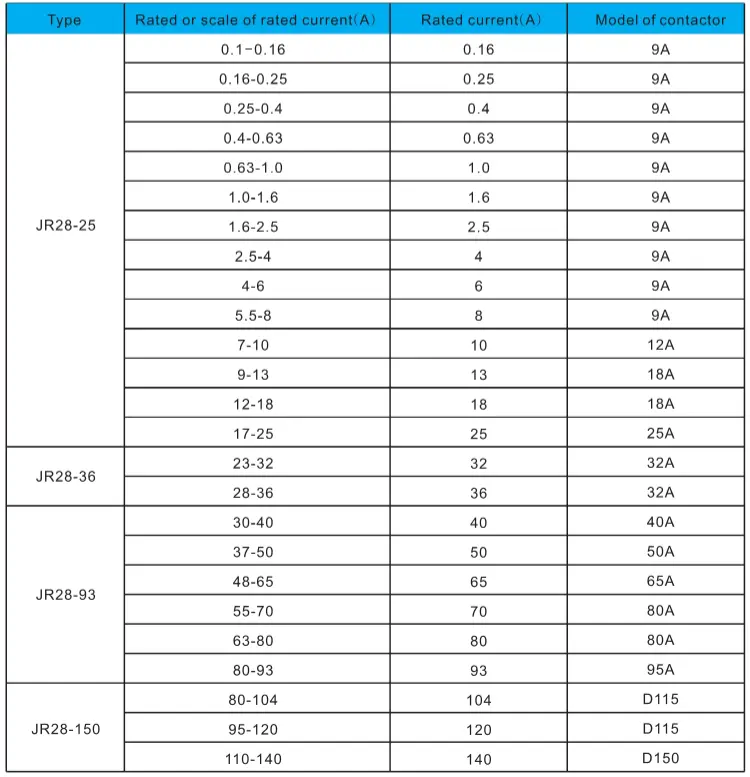

Nimellisvirtaalue: 0,1 A – 140 A (useita malleja: JR28-25, JR28-36, JR28-93, JR28-150 jne.)

Napat: 3-napainen (valvoo kaikkia vaiheita epätasapainon varalta)

Suojaustoiminnot:

★ Terminen ylikuormitus

★ Vaihevian havaitseminen

★ Pitkä aloitusajan seuranta

★ Roottorin jumisuoja

Nollaustila: Manuaalinen tai Automaattinen (valintakytkimen kautta)

Testipainike: Simuloi laukaisua — aktivoi sekä NO- että NC-apukoskettimet

Pysäytyspainike: Avaa vain NC-koskettimen (hätämerkinantoa varten)

Laukaisuilmaisin: Visuaalinen lippu näyttää laukaisun tilan

Asetuslukko: Kansi voidaan sinetöidä väärentämisen estävää käyttöä varten

Apukoskettimet: Vakio 1NO + 1NC (hälytyksiä, PLC-palautteita tai lukituksia varten)

Asennus: Snap-on-muotoilu suoraan yhteensopiviin CDADA-kontaktoreihin

Sertifiointi: IEC/EN 60947-4-1 mukainen (CE-dokumentaatio saatavilla)

Miksi valita CDADA JR28 Thermal Overload Relay?

★  Laaja nykyinen kattavuus

0,1 A - 140 A – tukee kaikkea murtotehoisista HP-moottoreista 110 kW+ teollisuuskäyttöihin.

★ Täysi yhteensopivuus D-sarjan kontaktorien kanssa

Suunniteltu sopimaan D9-D150-malleihin - varmistaa täydellisen mekaanisen ja lämmön koordinaation.

★ Kehittyneet diagnostiikkaominaisuudet

★ TEST-painike varmistaa ohjausjohdotuksen ilman sähkökatkosta

★ STOP-painike mahdollistaa ulkoisen signaloinnin

★ Laukaisuilmaisin nopeuttaa vianmääritystä

★ Teollisuusluokan luotettavuus

Todellinen bimetallinen lämpömekanismi (ei elektroninen) – immuuni EMI:lle, jännitepiikkeille ja ohjelmistovirheille.

★ Turvallisuus ja vaatimustenmukaisuus valmiina

Suljettava kansi täyttää ISO-, CE- ja tehdastarkastusvaatimukset lukituille asetuksille.

★ Kustannustehokas suojaus

Estää moottorin loppuunpalamisen, vähentää seisokkeja ja pidentää laitteiden käyttöikää – ihanteellinen OEM-valmistajille ja järjestelmäintegraattoreille.

★ Pakkaustiedot vaihtelevat tuotteen mukaan. Annamme nämä tiedot tarjouksissamme ja pakkausluetteloissamme. Vakiovientilaatikot on suunniteltu optimaaliseen lavaukseen ja konttien lastaukseen.

Tyypilliset sovellukset

★ Moottorin käynnistyskokoonpanot: Yhdistetty pumppujen, puhaltimien ja kuljettimien kontaktoreihin

★ LVI-järjestelmät: jäähdyttimet, jäähdytystornit, ilmankäsittelylaitteet

★ Vesi ja jätevesi: Uppo- ja keskipakopumput

★ Valmistus: Sekoittimet, suulakepuristimet, pakkauslinjat

★ Kaivos ja rakentaminen: Murskaimet, nostimet, tuulettimet

Usein kysytyt kysymykset

Q1: Mitä eroa on JR28- ja LRD-sarjojen välillä?

A1: Molemmat ovat CDADA:n lämpöylikuormitusreleitä. JR28-sarja tukee suurempia virtoja (jopa 140A) ja on suunniteltu suuremmille kontaktoreille (jopa D150), kun taas LRD kattaa tyypillisesti pienemmät alueet (jopa ～104A). Toiminnallisesti ne tarjoavat samanlaisen suojan, mutta JR28 on optimoitu raskaaseen teollisuuskäyttöön.

Q2: Voinko käyttää JR28-lämpökormitusrelettä muiden kuin CDADA-kontaktoreiden kanssa?

A2: Vaikka joissakin tapauksissa mahdollista, optimaalinen suorituskyky ja takuutuki edellyttävät pariliitosta CDADA D-sarjan kontaktorien (D9–D150) kanssa. Mekaaninen sovitus, lämmöntuotto ja koordinaatiokäyrät validoidaan järjestelmäksi.

Q3: Kuinka vaihevikasuojaus toimii JR28:ssa?

A3: Jos yksi vaihe katoaa, kahdessa jäljellä olevassa johtimessa on epäsymmetrinen virta, mikä aiheuttaa epäsymmetristä kuumenemista bimetalliliuskoissa. JR28 havaitsee tämän epätasapainon ja laukeaa nopeammin kuin normaalissa ylikuormituksessa, mikä estää moottorin käämien vaurioitumisen.

Q4: Onko manuaalinen nollaus turvallisempaa kuin automaattinen nollaus?

A4: Kyllä – kriittisille järjestelmille. Manuaalinen nollaus pakottaa käyttäjän tarkastamaan ja poistamaan vian ennen uudelleenkäynnistystä. Automaattinen palautus sopii valvomattomiin tai etälaitteisiin, joissa jatkuvuus on etusijalla (esim. jäähdytyspumput).

Q5: Miksi valita CDADA JR28 globaalien merkkien sijaan?

A5: CDADA tarjoaa:

● Todellinen lämpöeromekanismi suurella tarkkuudella

● Täysi yhteensopivuus D9–D150-kontaktorien kanssa – Plug and play -luotettavuus

● Testaa, pysäytä, nollaa ja tiivistää toimintoja yhdessä kompaktissa yksikössä

● Kilpailukykyinen hinnoittelu ja CE-yhteensopiva laatu

● Nopea tekninen tuki ja englanninkielinen dokumentaatio maailmanlaajuisille asiakkaille
