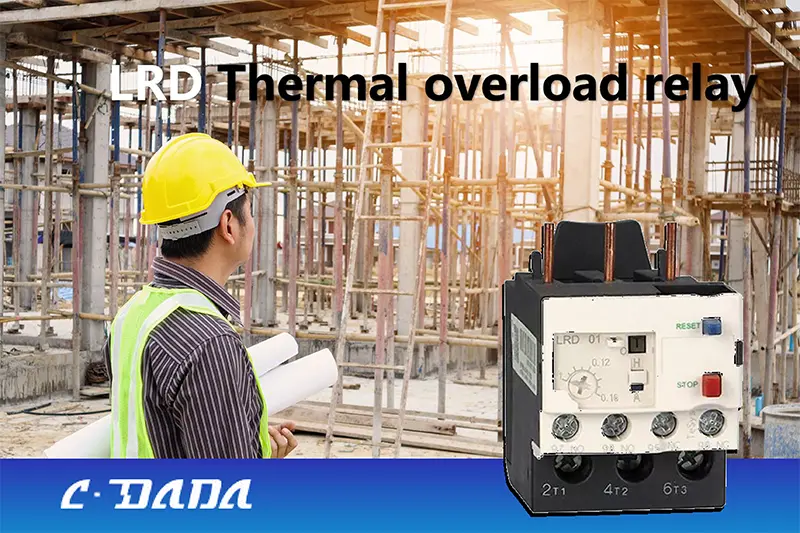

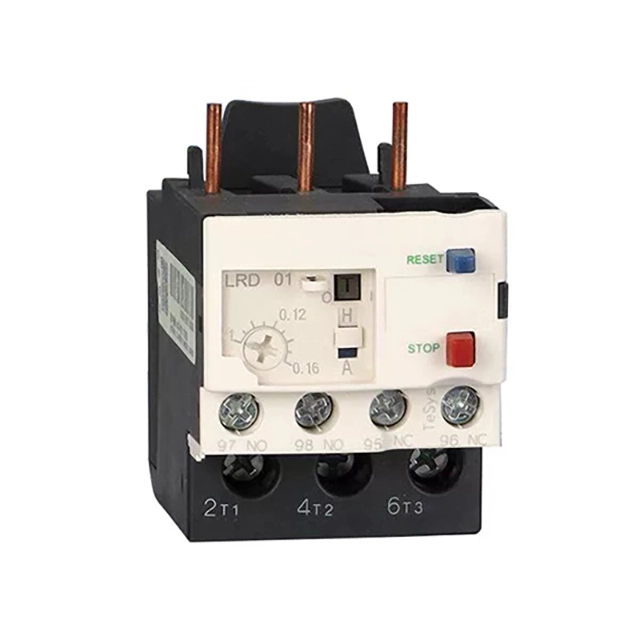

LRD terminen ylikuormitusrele

Suojaa moottorisi kalliilta vaurioilta CDADA LRD Thermal Overload Relay -releellä. Olemme ammattimainen toimittaja, joka voi tarjota tuotteita luotettavaan ja älykkääseen moottorin suojaukseen teollisissa ja kaupallisissa sovelluksissa. Suunniteltu toimimaan saumattomasti CDADA D-sarjan kontaktorien (D09–D95) kanssa, LRD-rele tarjoaa kattavan suojan:

● Ylikuormitukset

● Vaihevika (vaiheen menetys)

● Liian pitkät käynnistysajat

● Pitkäaikainen roottorin jumiutuminen

Säädettävällä virta-alueella 0,1 A - 104 A, manuaalisilla tai automaattisilla nollausvaihtoehdoilla ja sisäänrakennetulla testipainikkeella piirin tarkistamista ja laukaisusimulaatiota varten, LRD-sarja takaa sekä turvallisuuden että huollon helppouden. Laukaisuilmaisin tarjoaa selkeän visuaalisen tilan, kun taas sinetöity kansi estää luvattomat asetusmuutokset – ihanteellinen ankariin tai säänneltyihin ympäristöihin. CDADA:n LRD-lämpörele on sertifioitu maailmanlaajuiseen käyttöön ja yhteensopiva tavallisten DIN-kiskoon asennettujen kontaktorien kanssa.

Tärkeimmät tiedot

Sarja: LRD Thermal Overload Relay

Merkki: CDADA | Valmistaja: Shanghai DADA Electric CO.,LTD

Yhteensopivuus: Pariliitos D09–D95-kontaktorien kanssa (LC1-D-sarja)

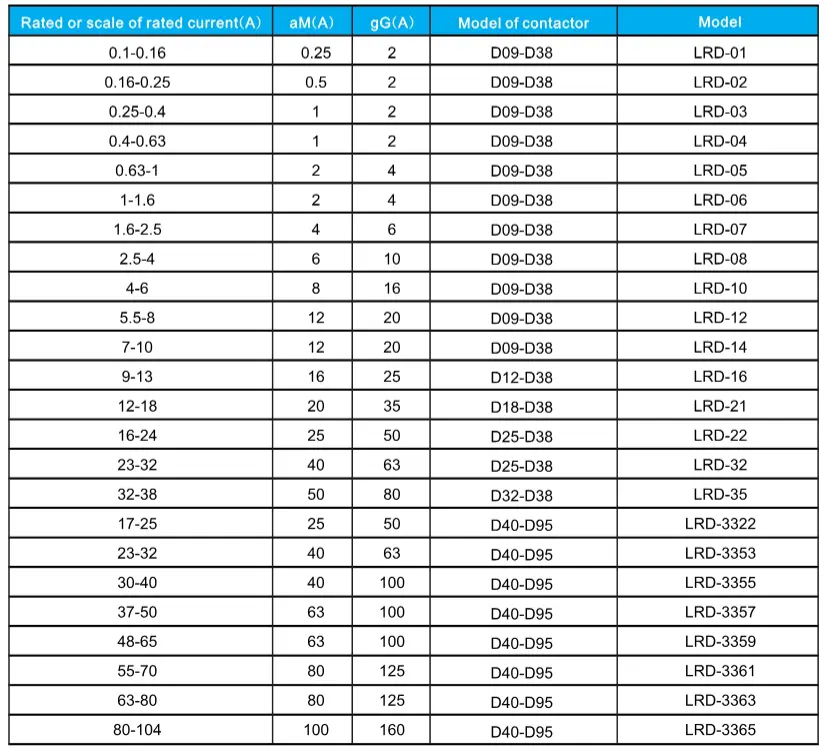

Nimellisvirtaalue: 0,1A – 104A (useita malleja saatavilla)

Napat: 3-napainen (valvoo kaikkia vaiheita epätasapainon varalta)

Suojaustoiminnot:

★ Terminen ylikuormitus

★ Vaihevian havaitseminen

★ Pitkä aloitusajan seuranta

★ Roottorin jumisuoja

Nollaustila: Manuaalinen tai Automaattinen (valintakytkin)

Testipainike: Simuloi laukaisua — aktivoi sekä NO- että NC-apukoskettimet

Pysäytyspainike: Avaa vain NC-koskettimen (hätäpysäytysmerkinantoa varten)

Laukaisuilmaisin: Visuaalinen lippu näyttää laukaisutilan

Asetuslukko: Kansi voidaan sulkea peukaloinnin estämiseksi

Apukoskettimet: Vakio 1NO + 1NC (hälytys-, PLC- tai lukituspiireille)

Asennus: Kiinnitetään suoraan yhteensopiviin CDADA-kontaktoreihin (snap-on-muotoilu)

Sertifiointi: IEC 60947-4-1:n mukainen (CE-dokumentaatio saatavilla)

Miksi valita CDADA LRD Thermal Overload Relay?

★  Täydellinen moottorin suojaus

Ylittää perusylikuormituksen – havaitsee vaihekatkon, pitkät käynnistykset ja pysähtymiset, jotka voivat tuhota moottorit äänettömästi.

★ Saumaton kontaktoriintegrointi

Snap-on-muotoilu sopii täydellisesti CDADA D09–D95 -kontaktoreihin – ei tarvita kiinnikkeitä tai sovittimia.

★ Huoltoystävälliset ominaisuudet

★ TEST-painike varmistaa ohjauspiirin ilman tehonvaihtoa

★ Selkeä laukaisuilmaisin nopeuttaa vianmääritystä

★ Suljettava kansi täyttää turvallisuusauditointivaatimukset

★  Joustava käyttö

Valitse manuaalinen nollaus (turvallisuuden kannalta kriittiset järjestelmät) tai automaattinen nollaus (valvomattomat laitteet).

★ Maailmanlaajuinen yhteensopivuus

Laaja virtavalikoima kattaa pienet pumput suuriin teollisuusmoottoreihin – ihanteellinen maailmanlaajuisesti vientiä harjoittaville OEM-valmistajille.

★ Kustannustehokas turvallisuus

Estää moottorin loppuunpalamisen, vähentää seisokkeja ja välttää kalliit korjaukset – ROI viikkoissa.

★ Pyydämme aktiivisesti palautetta asiakkailta ja markkinoilta, teemme säännöllisesti sisäisiä auditointeja, investoimme henkilöstön koulutukseen ja uuteen teknologiaan sekä vertaamme alan parhaita käytäntöjä.

★ Hinnoittelumme on kilpailukykyinen. Emme aseta itseämme halvimmaksi, vaan parhaan vastineen tarjoajaksi – huippulaatua, täydellistä sertifiointia ja vahvaa palvelutukea verrattuna moniin pienempiin valmistajiin.

Tyypilliset sovellukset

Moottorin käynnistyskokoonpanot: Yhdistetty pumppujen, puhaltimien ja kompressorien kontaktoreihin

Kuljetinjärjestelmät: Suojaa tukoksen aiheuttamilta pysähtymisiltä

LVI-yksiköt: Suojaa jäähdyttimiä ja puhaltimia vaiheepätasapainoilta

Maatalouskoneet: Kastelupumput maaseutualueilla, joilla on epävakaat ristikot

OEM-ohjauspaneelit: Kompakti, luotettava ja helppo kytkeä

Usein kysytyt kysymykset (FAQ)

Q1: Mitä eroa on lämpöylikuormitusreleen ja MPCB:n välillä?

A1:

● MPCB (esim. GV2/GV3): Yhdistää oikosulun + ylikuormituksen + eristyksen yhdessä laitteessa.

● Lämpörele (LRD): Tarjoaa vain ylikuormitus- ja vaihekatkossuojan – tulee käyttää kontaktorin ja sulakkeen/MCB:n kanssa täyden suojan saamiseksi.

→ LRD on tarkempi moottorikohtaisissa vioissa ja usein pienemmät kustannukset suurissa asennuksissa.

Q2: Voinko käyttää LRD:tä muiden kuin CDADA-kontaktoreiden kanssa?

A2: LRD on optimoitu CDADA D-sarjalle (D09–D95). Vaikka mekaaninen sovitus voi vaihdella, suosittelemme CDADA-kontaktori-releparien käyttöä suorituskyvyn ja takuutuen takaamiseksi.

Q3: Kuinka vaihevikojen suojaus toimii?

A3: Jos yksi vaihe katoaa, loput kaksi vaihetta kuluttavat suurempaa virtaa, mikä aiheuttaa epätasaista lämpenemistä bimetalliliuskoissa. LRD havaitsee tämän epätasapainon ja laukeaa sekunneissa, mikä estää yksivaiheisen vaurion.

Q4: Mikä on "Stop"-painikkeen ja "Reset"-painikkeen tarkoitus?

A4:

● Pysäytyspainike: Avaa tilapäisesti NC-koskettimen (esim. hätämerkinantoa varten) – ei nollaa relettä.

● Reset-painike: Palauttaa releen valmiustilaan laukaisun jälkeen (toimii vain, kun vika on poistettu).

Q5: Miksi valita CDADA LRD muiden merkkien sijaan?

A5: CDADA tarjoaa:

● Todellinen lämpöeromekanismi (ei elektroninen jäljitelmä)

● Täysi yhteensopivuus D-sarjan kontaktorien kanssa – Plug-and-play

● Suljettavat vaatimustenmukaisuuden asetukset (esim. ISO, turvallisuustarkastukset)

● Testi- ja pysäytyspainikkeet parantavat diagnostiikkaa

● Kilpailukykyinen hinnoittelu ja CE-yhteensopiva laatu
