Tässä oppaassa kerrotaan, kuinka 6 kA:n AC miniatyyrikatkaisija toimii, mitä 6 kA:n luokitus itse asiassa tarkoittaa, kuinka B-, C- ja D-laukaisukäyrät vaikuttavat suorituskykyyn ja kuinka valitaan sopiva nimellisvirta- ja napakokoonpano. Se myös tunnistaa yleisimmät ostovirheet ja tarjoaa käytännön tarkistuslistan insinööreille, urakoitsijoille ja ostajille, jotka arvioivat MCB-ratkaisuja valmistajilta, kuten esim.Shanghai DaDa Electric Co., Ltd.
Sisällysluettelo
- Mikä on 6 kA AC miniatyyri katkaisija?
- Miksi 6 kA:n katkaisukapasiteetilla on väliä?
- Kuinka AC-pienivirtakatkaisija suojaa piiriä?
- Mitkä tekniset parametrit ostajien tulisi tarkistaa?
- Kuinka B-, C- ja D-matkakäyrät vaikuttavat valintaan?
- Missä 6kA AC-pienivirtakatkaisijoita käytetään yleisesti?
- Mitä ongelmia oikea MCB voi auttaa estämään?
- Kuinka ostajat voivat valita sopivan 6 kA:n MCB:n?
- Yleisiä valintavirheitä vältettävät
- Miksi työskennellä kokeneen MCB-valmistajan kanssa?
- Usein kysytyt kysymykset
- Ota yhteyttä Shanghai DaDa Electric Co., Ltd.

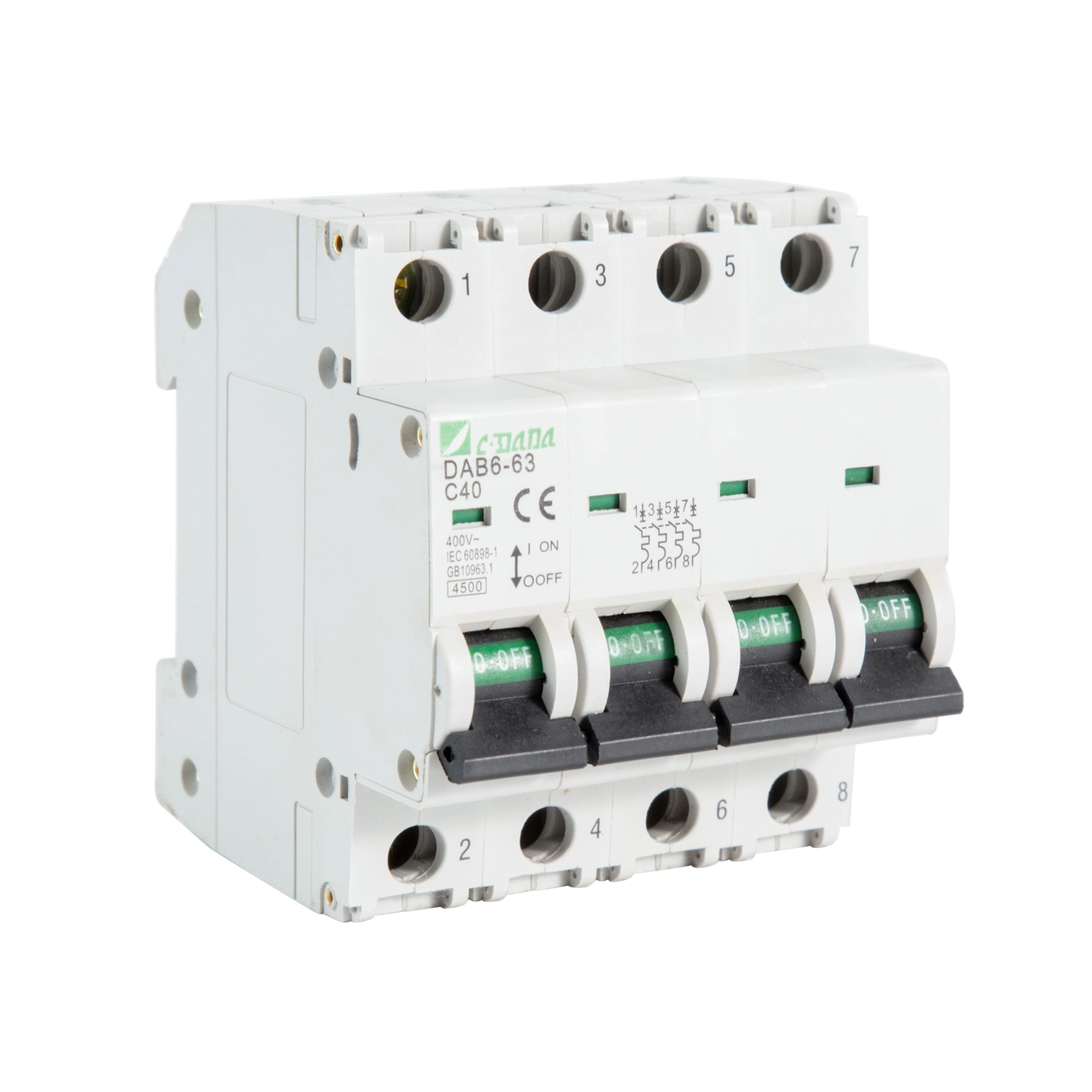

Mikä on 6 kA AC miniatyyri katkaisija?
Pienoiskatkaisija, jota yleisesti kutsutaan MCB:ksi, on suojaava kytkinlaite, joka on suunniteltu automaattisesti katkaisemaan sähköpiiri, kun epänormaalit virtaolosuhteet esiintyvät. Toisin kuin perinteinen sulake, MCB voidaan normaalisti nollata vian poistamisen jälkeen, mikä tekee siitä kätevän toistuvassa käytössä ja kunnossapidossa.
Termi6kAviittaa katkaisijan nimelliseen oikosulkukatkaisukykyyn sovellettavissa testiolosuhteissa. Yksinkertaisesti sanottuna 6 kA:n MCB on suunniteltu katkaisemaan turvallisesti mahdollinen oikosulkuvirta 6 000 ampeeriin asti, kun määritetyt vaatimukset täyttyvät.
Standardin IEC/EN 60898-1 mukaiset tuotteet määrittävät yleensä parametreja, kuten nimellisvirran, nimellisjännitteen, taajuuden, katkaisukapasiteetin ja hetkellisen laukaisun ominaisuudet. Kaupalliset MCB-sarjat voivat tarjota 6 kA:n nimellisarvot eri virtaluokissa ja napakokoonpanoissa.
6kA ei ole katkaisijan normaali käyttövirta. Esimerkiksi 16 A MCB on tarkoitettu kuljettamaan nimellisvirtaansa tietyissä olosuhteissa, kun taas 6 kA:n kuva kuvaa sen oikosulkusuojauskykyä. Nämä kaksi eritelmää vastaavat täysin erilaisiin teknisiin kysymyksiin.
Miksi 6 kA:n katkaisukapasiteetilla on väliä?
Oikosulku voi tuottaa erittäin suuria virtoja hyvin lyhyessä ajassa. Jos suojalaite ei pysty katkaisemaan turvallisesti asennuspaikassaan käytettävissä olevaa vikavirtaa, seurauksena voi olla vakavia kosketusvaurioita, liiallinen kuumuus, laitevika tai vaarallinen kipinöinti.
Siksi katkaisukykyä ei pidä valita vain siksi, että 6kA on yleisesti saatavilla oleva spesifikaatio. Asennuspisteen mahdollinen oikosulkuvirta on arvioitava ja valitulla katkaisijalla tulee olla riittävä keskeytyskyky kyseiselle järjestelmälle.
| Parametri | Mitä se tarkoittaa | Miksi sillä on merkitystä |
|---|---|---|
| 6kA | Nimellinen oikosulkukatkaisukyky | Määrittää, voiko katkaisija katkaista määritellyn vikavirtatason turvallisesti |
| Nimellisvirta (in) | MCB:n normaali virtaluokitus | On sovitettava yhteen johtimen kapasiteetin ja odotetun kuorman kanssa |
| Nimellisjännite (Ue) | Käyttöjännite sovellukselle | Sen tulee olla yhteensopiva sähköjärjestelmän kanssa |
| Matkakäyrä | Määrittää hetkellisen magneettisen laukaisualueen | Auttaa estämään häiritseviä laukaisuja säilyttäen samalla vikasuojauksen |
| Puolan lukumäärä | Kytkettyjen/suojattujen johtimien lukumäärä | On vastattava piirikokoonpanoa |
Valmistajan tekniset tiedot osoittavat, että 6 kA:n MCB:itä on saatavana useille eri virtaluokille ja jännitekokoonpanoille, mukaan lukien yleiset 230 V ja 400 V AC jakelujärjestelmät.
Kuinka AC-pienivirtakatkaisija suojaa piiriä?
Tyypillisessä MCB:ssä yhdistyvät lämpö- ja magneettisuojamekanismit. Nämä kaksi toimintoa käsittelevät erilaisia sähköongelmia.
- Lämpösuojaus:Jatkuva ylikuormitus lämmittää bimetallielementin. Kun lämpötila saavuttaa toimintakynnyksen, mekanismi vapauttaa ja avaa piirin.
- Magneettinen suojaus:Suuri oikosulkuvirta saa aikaan voimakkaan magneettisen vaikutuksen, joka aktivoi hetkellisen laukaisumekanismin ja katkaisee piirin nopeasti.
- Manuaalinen vaihto:MCB voidaan normaalisti kytkeä manuaalisesti piirin eristämistä varten huolto- tai asennustöiden aikana.
Tämä yhdistelmä tekee MCB:stä sopivan piireihin, joissa on korjattava sekä pitkäkestoisia ylikuormituksia että äkillisiä oikosulkuvikoja. Nykyaikaisissa MCB-tuotesarjoissa yhdistetään yleensä lämpö- ja magneettiset vapautukset, ja ne voivat tarjota B-, C- tai D-ominaisuuksia aiotusta kuormasta riippuen.
Mitkä tekniset parametrit ostajien tulisi tarkistaa?
Ostajat keskittyvät usein nykyiseen luokitukseen ja hintaan, mutta jättävät huomiotta muut parametrit. Luotettavan projektin spesifikaation saamiseksi seuraavat ominaisuudet tulee tarkistaa yhdessä.
| Erittely | Tyypillinen huomio | Ostajan tarkistuspiste |
|---|---|---|
| Katkaisukapasiteetti | 6kA | Varmista, että se on riittävä mahdollinen vikavirta |
| Nimellisvirta | Sovelluksesta riippuvainen | Koordinoi kuorman ja johtimen kapasiteetin kanssa |
| Nimellisjännite | Yleiset AC-jakelujännitteet | Yhdistä järjestelmän jännite |
| Taajuus | 50/60 Hz yleisesti määritelty | Varmista yhteensopivuus paikallisen verkon kanssa |
| Matkan ominaisuus | B/C/D | Yhdistä käyrä kuorman syöttöominaisuuksien mukaan |
| Napojen konfigurointi | 1P, 1P+N, 2P, 3P, 4P tuotteesta riippuen | Yhdistä johdotus |
| Asennus | DIN-kisko on yleinen | Varmista yhteensopivuus jakelukeskuksen kanssa |
| Standardit | IEC/EN 60898-1 tai muu soveltuva standardi | Pyydä tarvittaessa teknisiä asiakirjoja ja sertifiointia |
Vakiintuneiden valmistajien tuotedokumentaatiossa nämä parametrit esitetään yleensä yhdessä sen sijaan, että katkaisukapasiteettia käsitettäisiin erillisenä eritelmänä.
Kuinka B-, C- ja D-matkakäyrät vaikuttavat valintaan?
Laukaisukäyrä on yksi tärkeimmistä päätöksistä MCB:tä määritettäessä. Kirjain kuvaa likimääräistä aluetta, jolla magneettinen hetkellinen laukaisu toimii suhteessa katkaisijan nimellisvirtaan.
| Käyrä | Tyypillinen magneettinen laukaisualue | Tyypillinen sovellus |
|---|---|---|
| B | 3–5 × tuumaa | Pienet syöttökuormat, valaistus, resistiiviset piirit |
| C | 5–10 × tuumaa | Yleiskäyttöiset ja kohtalaisen induktiiviset kuormat |
| D | 10–20 × tuumaa | Suuremmat syöttökuormat, kuten tietyt moottorit ja muuntajat |
Nämä alueet yhdistetään yleisesti IEC 60898-1 MCB:n ominaisuuksiin.
Jos moottori esimerkiksi tuottaa tilapäisen käynnistysvirran, joka on useita kertoja suurempi kuin sen normaali käyttövirta, erittäin herkkä käyrä voi laueta tarpeettomasti käynnistyksen aikana. C-käyrä- tai D-käyrälaite voi olla sopivampi laitteistosta ja koko piirisuunnittelusta riippuen.
Missä 6kA AC-pienivirtakatkaisijoita käytetään yleisesti?
6kA AC miniatyyri katkaisija voi sopia moniin pienjännitesovelluksiin, kun todellinen vikataso, jännite, virta ja asennusvaatimukset ovat laitteen teknisten vaatimusten mukaisia.
- Asuntojen jakelu:valaistuspiirit, pistorasiat, kodinkoneet ja haarapiirit.
- Liikerakennukset:toimistojen jakelukeskukset, valaistusjärjestelmät, vähittäismyyntitilat ja pienet laitepiirit.
- Teollisuuden ohjauspaneelit:apupiirit, ohjauslaitteet, pienet moottorit ja muut sopivat pienjännitekuormat.
- Rakennuspalvelut:LVI-apupiirit, pumput, valaistus ja yleinen virranjakelu, jos tekniset tiedot ovat tarkoituksenmukaisia.
- Sähkönjakelukaapit:haarapiirien suojaus ja modulaariset jakelujärjestelmät.
Varsinainen käyttökohde tulee aina verrata valmistajan tuotedokumentaatioon ja asennuksen vaatimuksiin. 6 kA:n tehoa ei koskaan pidä olettaa sopivan kaikkiin sähköympäristöihin.
Mitä ongelmia oikea MCB voi auttaa estämään?
Yksi suurimmista ostoongelmista ei ole pelkästään se, toimiiko katkaisija, vaan toimiiko se johdonmukaisesti niissä olosuhteissa, joihin se on valittu.
1. Jatkuva ylikuormitus
Liian pitkää virtaa kuljettava piiri voi aiheuttaa johtimen kuumenemista ja ennenaikaista laitteiston heikkenemistä. Lämpövapautin on suunniteltu vastaamaan jatkuviin ylikuormitusolosuhteisiin.
2. Oikosulkuvaurio
Sopiva katkaisukapasiteetti sallii MCB:n katkaista liiallisen vikavirran ylittämättä laitteen määritettyä keskeytyskykyä.
3. Haitallinen kompastus
Sopimaton laukaisukäyrä voi aiheuttaa tarpeettomia keskeytyksiä laitteen käynnistyessä. B-, C- tai D-ominaisuuksien sovittaminen kuormaan auttaa ratkaisemaan tämän ongelman.
4. Vaikea huolto
Modulaarinen MCB voi tarjota kätevän manuaalisen eristyksen, mikä auttaa sähköasentajia tunnistamaan yksittäiset piirit ja työskentelemään niiden kanssa ilman, että koko jakelujärjestelmä välttämättä sammutetaan.
5. Hankinnan epävarmuus
B2B-projekteissa puutteelliset tekniset tiedot voivat johtaa vääriin tuotteisiin, viivästyneisiin hyväksyntöihin tai vaihtokustannuksiin. Selkeä tuoteseloste ja määritellyt tekniset parametrit vähentävät näitä riskejä.
Kuinka ostajat voivat valita sopivan 6 kA:n MCB:n?
Käytännön valintaprosessi voidaan jakaa useisiin vaiheisiin. Tämä auttaa insinöörejä ja ostotiimejä välttämään tuotteen valitsemista pelkästään luettelon nimestä.
-
Määritä järjestelmän jännite.
Tarkista nimellinen vaihtojännite ja onko sovellus yksivaiheinen vai kolmivaiheinen. -
Laske tai vahvista suunnitteluvirta.
MCB:n nimellisvirta tulee koordinoida odotetun piirikuorman ja johtimen sallitun virran kanssa. -
Määritä mahdollinen oikosulkuvirta.
Tarkista asennuspisteessä käytettävissä oleva vikavirta ja varmista, että valittu 6kA katkaisukapasiteetti on riittävä. -
Arvioi kuormitus.
Tunnista, sisältääkö piiri moottoreita, muuntajia, kapasitiivisia laitteita, hakkuriteholähteitä tai muita kuormia, jotka tuottavat merkittävää käynnistysvirtaa. -
Valitse sopiva matkakäyrä.
Valitse B, C tai D todellisen kuormituksen ja suojausvaatimusten perusteella sen sijaan, että valitset vain yleisimmän vaihtoehdon. -
Valitse napakokoonpano.
Varmista, vaatiiko projekti 1P, 1P+N, 2P, 3P, 3P+N tai muun tuotesarjan tukeman kokoonpanon. -
Tarkista standardit ja asiakirjat.
Pyydä soveltuva tietolomake, testitiedot, todistukset, mittapiirustukset ja asennusohjeet. -
Tarkista paneelien yhteensopivuus.
Tarkista DIN-kiskon mitat, liitinjärjestely, johtimien valikoima, lisävarusteet ja käytettävissä oleva asennustila.
- □ Nimellisjännite vahvistettu
- □ Nimellisvirta vahvistettu
- □ 6kA katkaisukyky todennettu
- □ B/C/D-käyrä valittu kuormituksen mukaan
- □ Napakokoonpano vahvistettu
- □ Sovellettava standardi vahvistettu
- □ Mitat ja DIN-kiskoon kiinnitys tarkastettu
- □ Sertifiointi- ja testiasiakirjat pyydetään
- □ Toimintaympäristö tarkistettu
- □ Koordinointi ylä-/alavirran suojauksen kanssa harkitaan
Yleisiä valintavirheitä vältettävät
Vaikka perustiedot näyttäisivätkin oikealta, useat virheet voivat aiheuttaa ongelmia asennuksen jälkeen.
| Virhe | Mahdollinen ongelma | Parempi käytäntö |
|---|---|---|
| Valinta vain ampeerin perusteella | Muut kriittiset parametrit eivät välttämättä täsmää | Arvioi jännite, käyrä, katkaisukyky, navat ja standardit yhdessä |
| Olettaen, että jokainen 6 kA:n katkaisija on vaihdettavissa | Eri tuotteilla voi olla erilaiset mitat ja suorituskykyvaatimukset | Vertaa täydellisiä tietolomakkeita |
| Väärän matkakäyrän käyttäminen | Haitallinen kompastus tai riittämätön käyttösopivuus | Arvioi todellinen kuormitus |
| Jätetään huomioimatta mahdollinen vikavirta | Katkaisukyky saattaa olla riittämätön | Tarkista vikataso asennuspisteessä |
| Näköala johtimen koordinaatioon | Suojaus ei ehkä sovi oikein johdotusjärjestelmään | Koordinoi MCB-luokitus johtimen kapasiteetin kanssa |
| Ostaminen ilman asiakirjoja | Hyväksyntä ja asennus voi olla vaikeaa | Pyydä tekniset ja vaatimustenmukaisuusasiakirjat ennen ostamista |
Oikea koordinointi nimellisvirran, johtimen kapasiteetin, laukaisuominaisuuksien ja vikatason välillä on keskeistä luotettavassa MCB-valinnassa.
Miksi työskennellä kokeneen MCB-valmistajan kanssa?
Suurissa hankinnoissa, OEM-projekteissa, jakelukumppanuuksissa ja sähköpaneelien valmistuksessa tuotteen laatu on vain yksi näkökohta. Ostajat tarvitsevat myös yhdenmukaisia määrityksiä, vakaata tuotantoa, reagoivaa teknistä viestintää ja dokumentaatiota, joka tukee projektin hyväksyntää.
Shanghai DaDa Electric Co., Ltd.voidaan pitää valmistuskumppanina asiakkaille, jotka etsivät minikatkaisijaratkaisuja ja niihin liittyviä pienjännitesuojatuotteita. B2B-ostajien kannalta hyödyllisimmässä toimittaja-arvioinnissa tulisi keskittyä mitattavissa oleviin teknisiin tietoihin pelkkien markkinointiväitteiden sijaan.
- Selkeät tuotetiedot ja tekniset parametrit
- Määritellyt nimellisvirta- ja jännitealueet
- Käytettävissä olevat katkaisukapasiteettivaihtoehdot
- Matkakäyrätiedot eri kuormitusolosuhteille
- Tuotepiirustukset ja asennustiedot
- Sovellettavat sertifiointi- ja vaatimustenmukaisuusasiakirjat
- Vakaat valmistus- ja laadunvalvontamenettelyt
- Tekninen viestintä projektikohtaisiin vaatimuksiin
- OEM/ODM-tuki tarvittaessa
Maahantuojille ja sähkönjakelijoille nämä tekijät voivat olla erityisen tärkeitä, kun tuotteet on integroitava eri jakelujärjestelmiin tai myydään useilla markkinoilla.
Usein kysytyt kysymykset
6kA viittaa nimelliseen oikosulkukatkaisukykyyn sovellettavissa testiolosuhteissa. Se edustaa 6 000 ampeeria, eikä sitä pidä sekoittaa MCB:n normaaliin nimellisvirtaan.
Ei. Sopivuus riippuu mahdollisesta oikosulkuvirrasta, järjestelmän jännitteestä, nimellisvirrasta, laukaisuominaispiirteistä, napakokoonpanosta, asennusolosuhteista ja sovellettavista määräyksistä. Käytettävissä oleva vikavirta tulee tarkistaa ennen katkaisijan valintaa.
Nämä kaksi numeroa kuvaavat erilaisia parametreja. 6kA on katkaisukapasiteetti, kun taas 6A on nimellisvirran arvo. Katkaisijan nimellisvirta voi olla 6 A ja katkaisukapasiteetti 6 kA.
Ne tunnistavat erilaiset hetkelliset magneettilaukaisuominaisuudet. Standardin IEC 60898-1 mukaan B liittyy yleensä noin 3–5-kertaiseen nimellisvirtaan, C noin 5–10-kertaiseen ja D noin 10–20-kertaiseen nimellisvirtaan.
Moottoreilla voi olla huomattava käynnistysvirta, joten C- tai D-ominaisuudet voivat olla sopivia moottorista ja piiristä riippuen. Lopullisessa valinnassa tulee ottaa huomioon käynnistysvirta, vikavirta, kaapelin impedanssi ja koordinointi muiden suojalaitteiden kanssa.
Ei automaattisesti. Jos mahdollinen oikosulkuvirta ylittää katkaisijan nimelliskatkaisukapasiteetin, 6 kA:n laite ei ehkä ole sopiva. Katkaisija on valittava vikatason ja sovellettavien asennusvaatimusten mukaan.
Ostajien tulee yleensä pyytää yksityiskohtainen tietolomake, tekniset tiedot, mittapiirrokset, asennusohjeet, sovellettavat testi- tai sertifiointiasiakirjat ja asiaankuuluvat tuotestandardit. Hankekohtaiset vaatimukset voivat vaatia lisäasiakirjoja.
Tuotantoerien johdonmukaisuus, jäljitettävyys, tekninen dokumentaatio, laadunvalvonta, toimituskyky ja myynnin jälkeinen tekninen tuki voivat vaikuttaa merkittävästi B2B-sähköprojektin kokonaiskustannuksiin ja luotettavuuteen.
Rakenna luotettavampi piirien suojausratkaisu
Valitsemalla a6kA AC miniatyyri katkaisijatulee aloittaa sovelluksen sähköisistä ehdoista eikä pelkästään tuotteen etiketistä. Nimellisvirta, katkaisukyky, laukaisukäyrä, jännite, napakokoonpano, asennusympäristö ja tekninen dokumentaatio edistävät kaikki luotettavaa suojaratkaisua.
Jos hankit MCB:itä sähkönjakeluprojekteihin, ohjauspaneeleihin, liikerakennuksiin, asuinsovelluksiin tai tukkumyyntiin,Shanghai DaDa Electric Co., Ltd.voi auttaa sinua arvioimaan sopivat tuotespesifikaatiot projektisi vaatimusten mukaisesti.
Tarvitsetko teknisiä tietoja, tuotetietoja tai tukea joukkohankintaprojektiin?Ota yhteyttäkeskustellaksesi sovelluksestasi ja löytääksesi sopivan pienoiskatkaisijaratkaisun.
