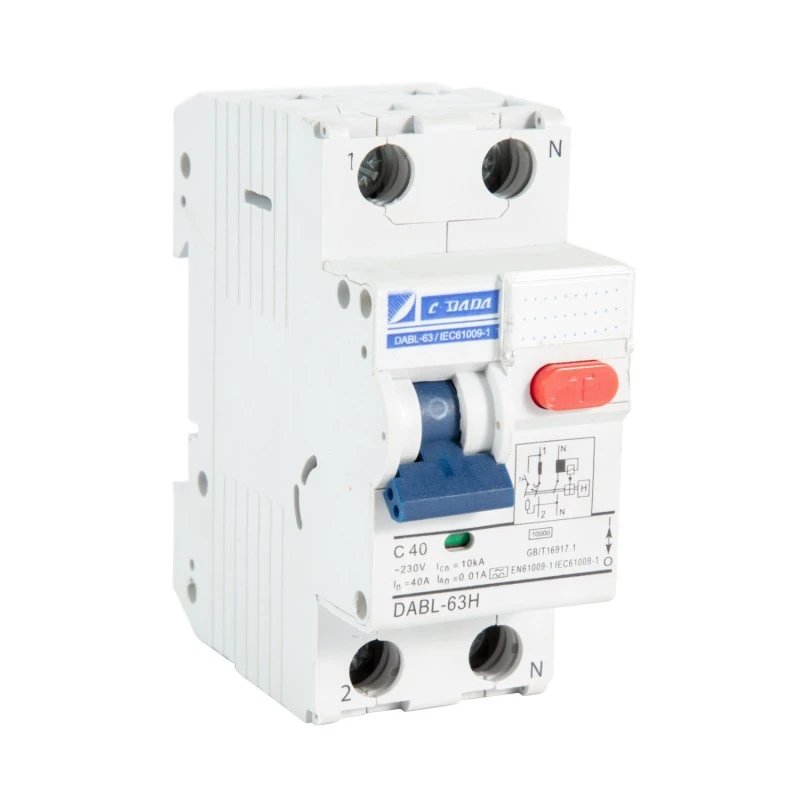

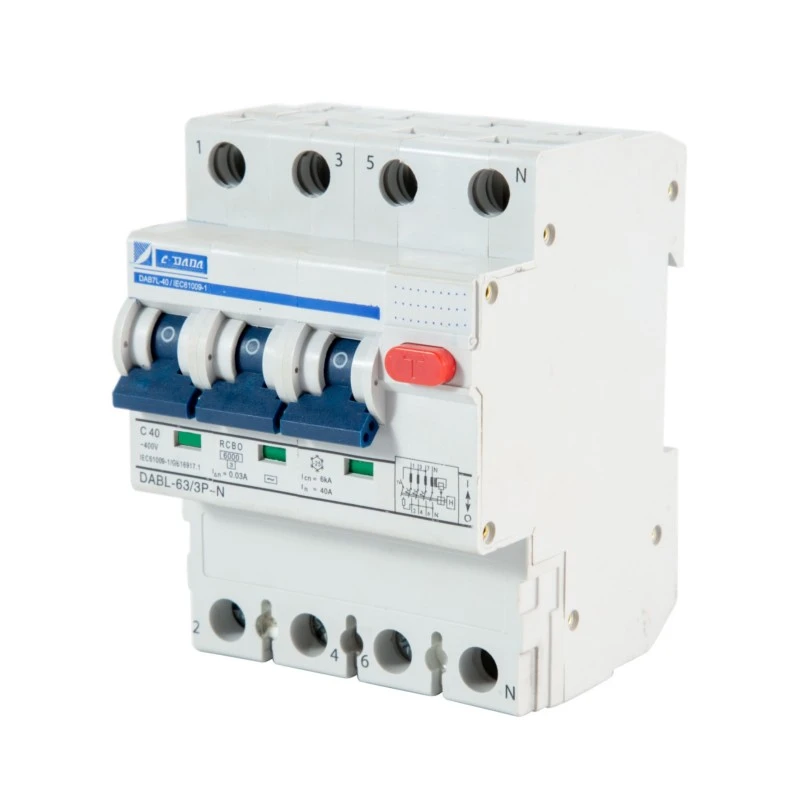

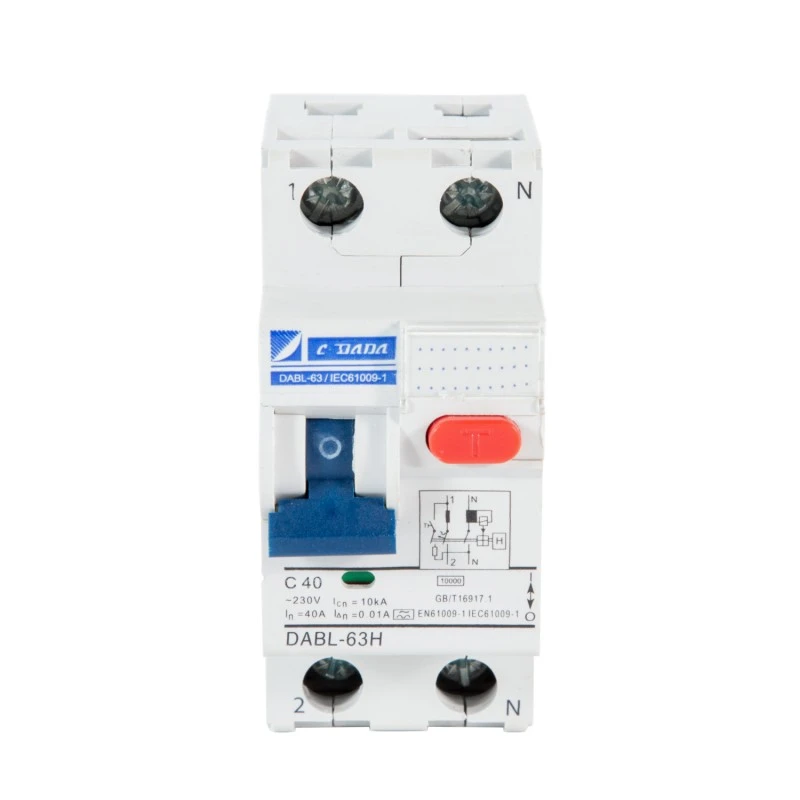

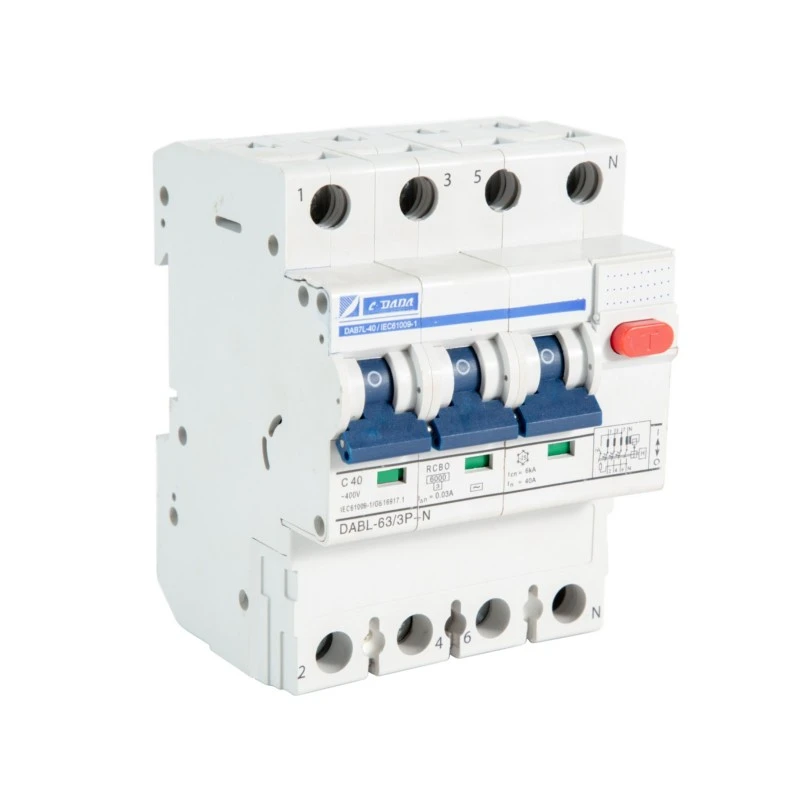

2P 4P Sähkömagneettinen RCBO

Shanghai DADA Electric CO., LTD takaa tinkimättömän turvallisuuden ympäristöissä, joissa virran luotettavuus on epävarmaa. esittelee CDADA DABF-63 2P 4P Electromagnetic RCBO:n todellisen 2P/4P sähkömagneettisen vikavirtasuojakytkimen ylivirtasuojalla, joka toimii ilman elektronisia komponentteja tai ulkoista virtalähdettä. Tämä IEC-standardien mukaisesti suunniteltu RCBO tarjoaa kolme olennaista suojausta yhdessä laitteessa:

★ Sähköiskun esto (30 mA:n jäännösvirran tunnistuksen kautta),

★ Ylikuormitussuoja (lämpömekanismi),

★ Oikosulkukatkos (magneettinen vapautus, 6kA).

Ulkopistorasioihin, autotalliin, kellariin ja maaseutuasennuksiin suositeltu DABF-63 jatkaa toimintaansa, vaikka nolla katkeaa, jännite romahtaa tai sähkökatkoksen aikana – kriittinen etu elektronisiin vaihtoehtoihin verrattuna. Itsenäisen koskettimen asennon ilmaisimen, -25°C - +40°C toiminta-alueen ja vankan liitinrakenteen ansiosta se tarjoaa vikaturvallisen suorituskyvyn siellä, missä se on tärkeintä.

Tärkeimmät tiedot

Malli: DABF-63-sarja

Tyyppi: Sähkömagneettinen RCBO (ei elektroniikkaa, ei vaadi aputehoa)

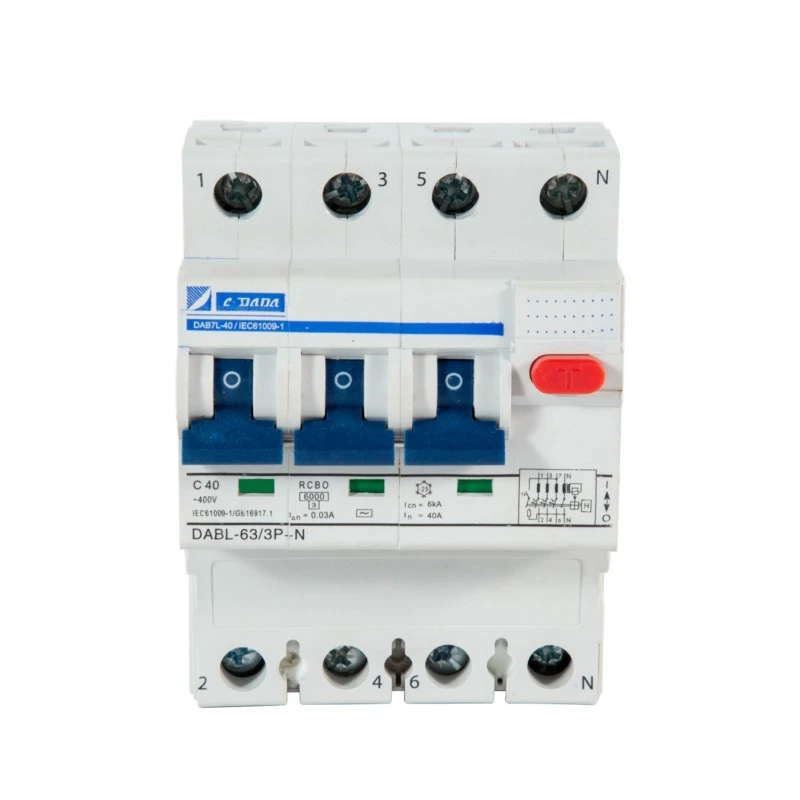

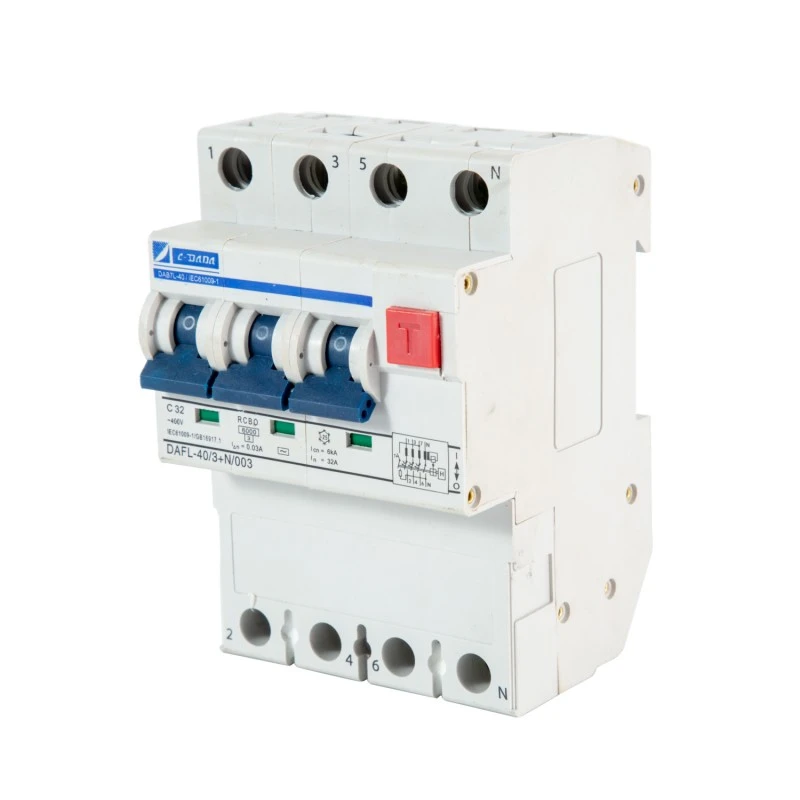

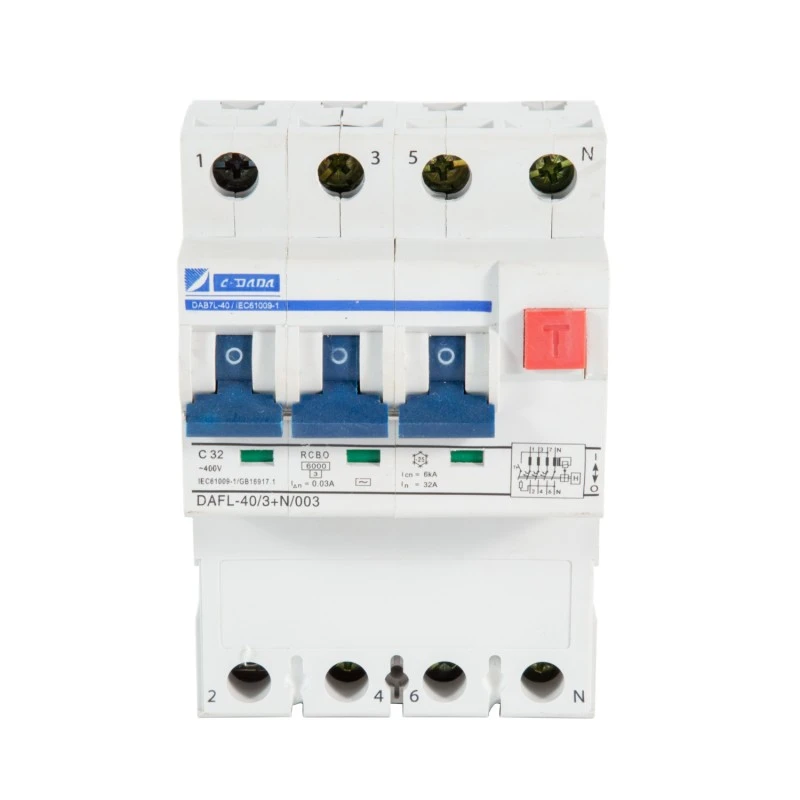

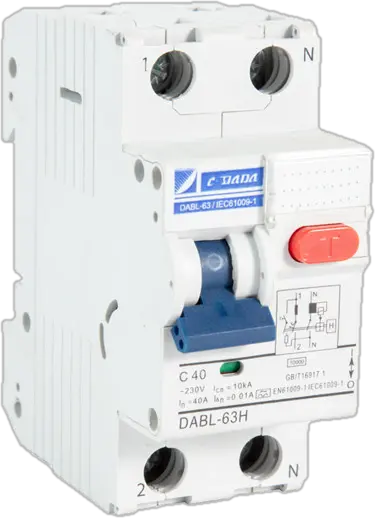

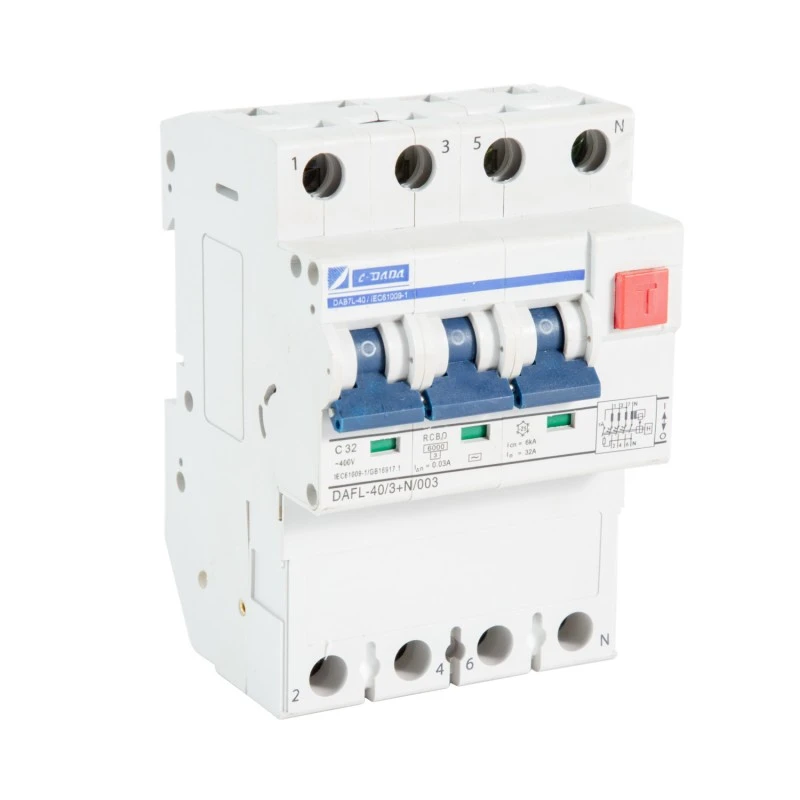

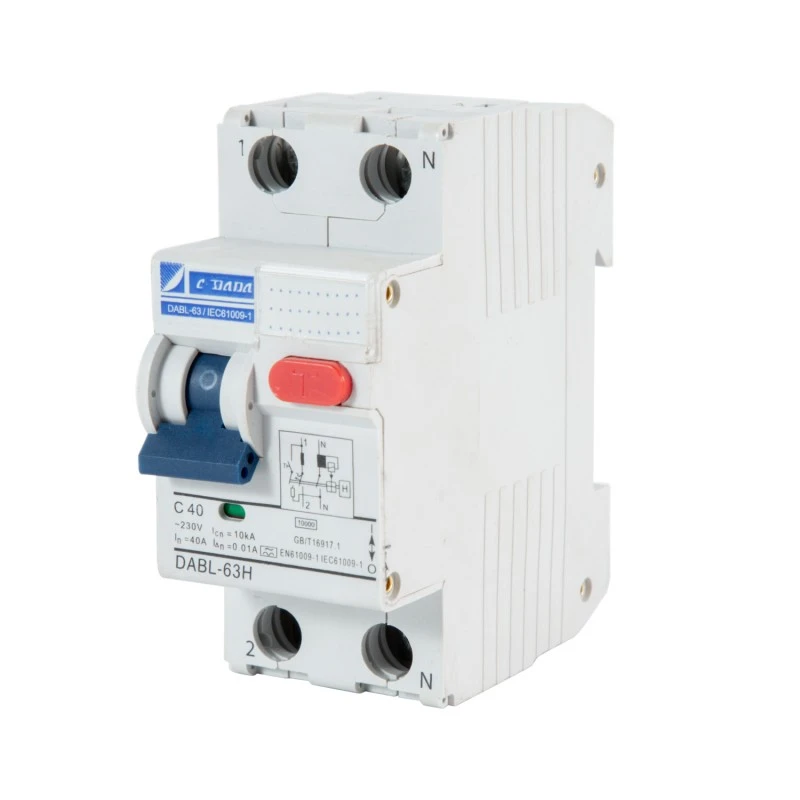

Napat: 2P (1+N) tai 4P (3+N)

Nimellisvirta (in): 6–63 A (tyypillinen alue perustuu DAB7-alustaan)

Jäännösherkkyys (I△n): 30 mA (vakiohenkilösuojaus; 100 mA valinnainen)

Ei-laukaisuvirta: 0,5 × I△n

Laukaisuaika kohdassa I△n: ≤ 0,1 s

Katkaisukapasiteetti: 6kA

Suojaustoiminnot:

Jäännösvirta (vuoto) – sähkömagneettinen tunnistus

★ Ylikuormitus – bimetallinen lämpö

★ Oikosulku – magneettinen vapautus

★ Käyttölämpötila: –25°C - +40°C

Asennus: 2-moduulin leveys 35 mm DIN-kiskoon

Tärkeimmät ominaisuudet:

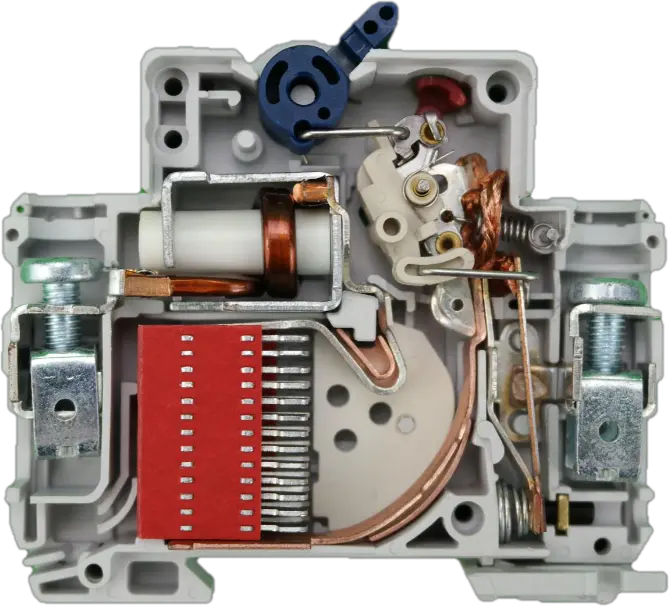

★ Puhdas sähkömagneettinen differentiaalimekanismi

★ Riippumaton kosketinasennon ilmaisin (todellinen ON/OFF/laukaisutila)

★ "TESTI"-painike kuukausittaiseen toiminnan tarkastukseen

★ Loviliittimet → pienempi lämpöhäviö, vahvempi pito

★ Hopealla varustetut koskettimet → korkea kestävyys, alhainen vastus

★ Poikkitoimiset ruuvit (+/–) → helppo asennus

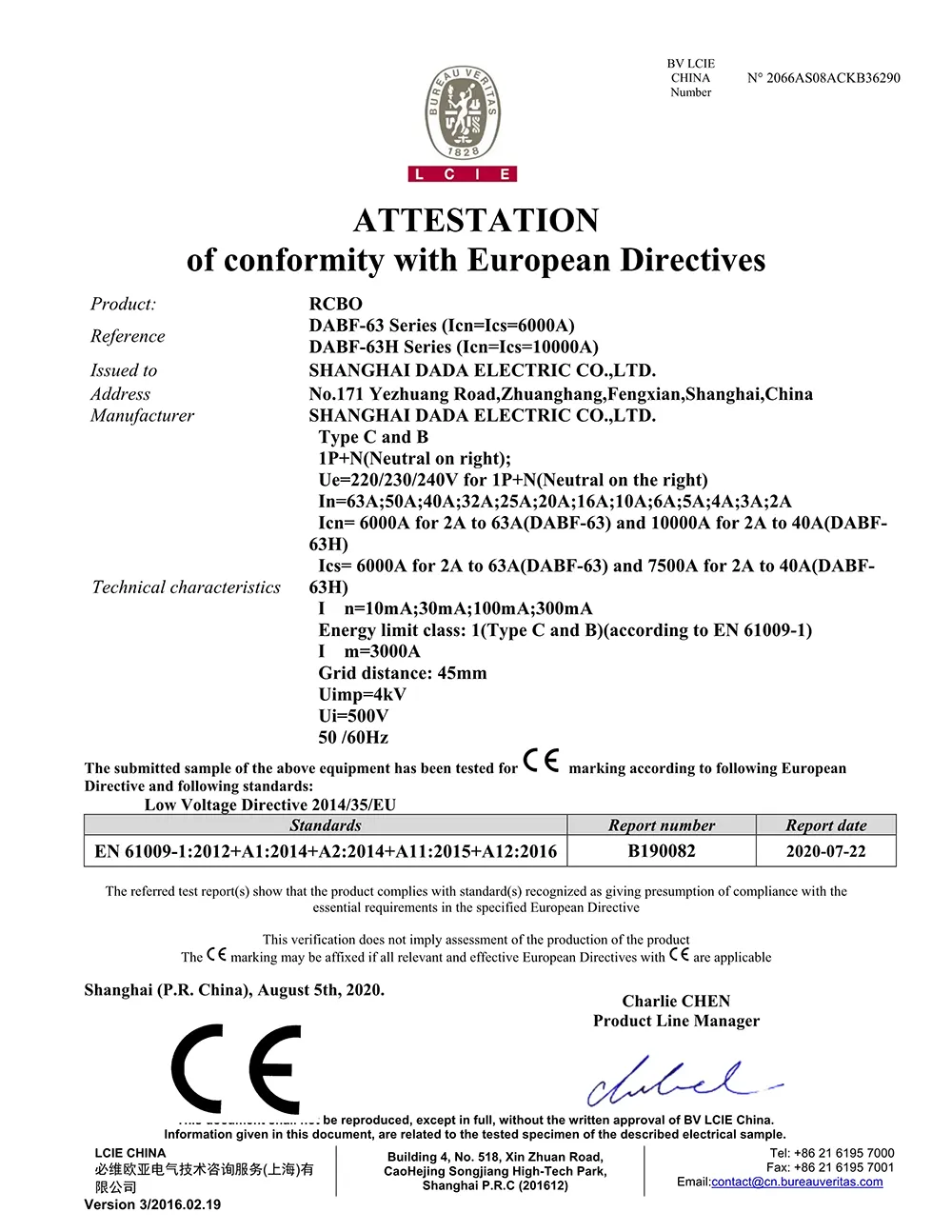

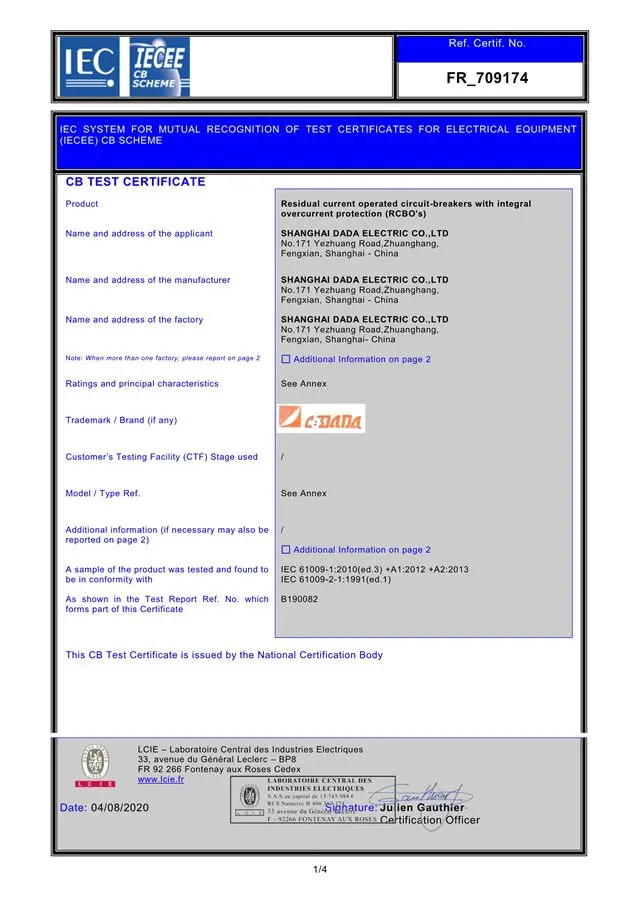

★ Sertifikaatit: CE, CB (RoHS-yhteensopivat materiaalit)

Miksi valita CDADA sähkömagneettinen RCBO?

★ Toimii ilman virtaa – koskaan

Toisin kuin elektroniset RCBO:t, 2P 4P -sähkömagneettinen RCBO-järjestelmämme ei vaadi verkkojännitettä vuodon havaitsemiseen. Tämä varmistaa suojan nollavian, sähkökatkosten tai täydellisten käyttökatkosten aikana.

★ Ihanteellinen ankariin tai syrjäisiin paikkoihin

Täydellinen maaseutualueille, rakennustyömaille, maatiloille, tunneleille ja alueille, joilla on epävakaita verkkoja, joissa elektroniset laitteet voivat vioittua.

★ Luonnostaan ​​vikaturvallinen

Ei puolijohteita = ei ikääntymistä, ei ohjelmistovirheitä, ei EMI-herkkyyttä. Juuri todistettu sähkömagneettinen fysiikka.

★ Tyhjennä toimintatila

Riippumaton kosketinilmaisin näyttää todellisen kosketustilan – kriittinen huolto- ja turvallisuustarkastuksissa.

★ Kompakti ja luotettava

2-moduulin koko säästää paneelitilaa, kun taas hopeaseoskoskettimet ja tukevat liittimet takaavat pitkän käyttöiän.

★ Maailmanlaajuinen vaatimustenmukaisuus

Sertifioitu IEC-, CE- ja CB-standardien mukaisesti – luotettu vientiin ja kansainvälisiin projekteihin.

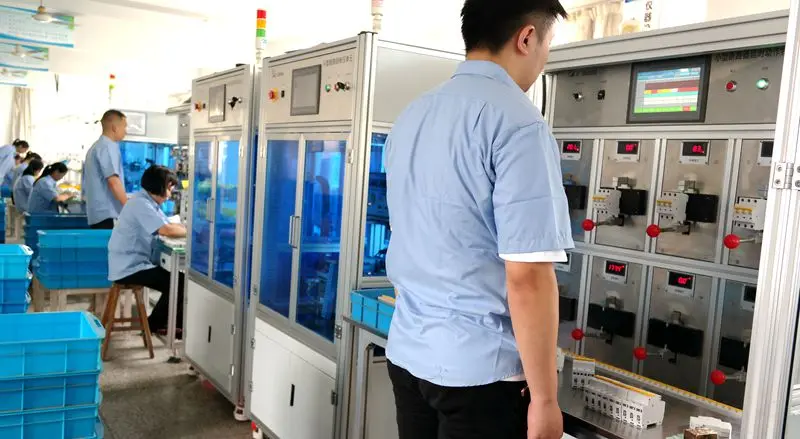

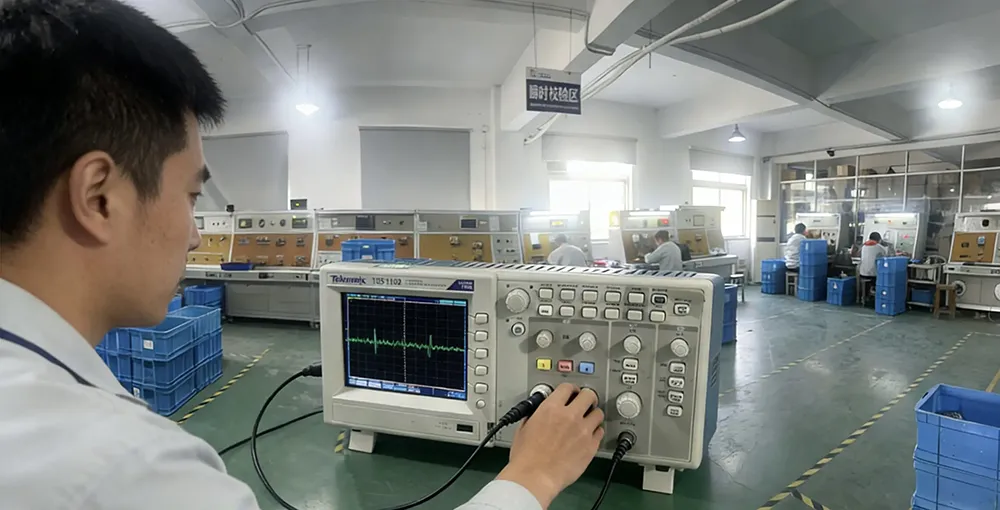

★ Koska käytäntömme on tarkastaa 100-prosenttisesti kaikki tuotteet, jotka lähtevät laitoksestamme, voimme taata täydellisellä varmuudella, että tuote on toiminnallisesti 100-prosenttisesti tarkka ennen kuin se lähtee laitoksestamme.

★ Jatkamme teknologisen osaamisemme rakentamista investoimalla laitteisiin, prosesseihin, ihmisiin ja sertifiointeihin, jotka näkyvät tuotteessamme ja viime kädessä asiakastyytyväisyydessämme.

Tyypilliset sovellukset

Maaseudun sähköistysprojektit

Ulkopistorasiat ja sähköautojen latauspisteet (peruskerros)

Autotallit, kellarit ja työpajat (kosteat, kylmät ympäristöt)

TT-maadoitusjärjestelmät (joissa neutraalin eheys on huono)

Varapiirit ja hätäkeskukset

Usein kysytyt kysymykset

Q1: Mitä eroa on elektronisilla ja sähkömagneettisilla RCBO:illa?

A1:

Q2: Tarjoaako tämä RCBO ylijännitesuojaa?

A2: Ei. Todelliset sähkömagneettiset RCBO:t eivät sisällä varistoreita tai ylijännitesuojaa – ne vaativat elektronisia komponentteja. Jos ylijännitesuojaa tarvitaan, yhdistä se erillisen SPD:n (ylijännitesuojalaitteen) kanssa.

Q3: Riittääkö 30 mA henkilökohtaiseen iskusuojaukseen?

A3: Kyllä. 30 mA on IEC-standardin kynnys hengenpelastussuojalle suoralta kosketukselta asuin- ja kaupallisissa piireissä.

Q4: Voidaanko sitä käyttää pääasiallisena tulonsuojana?

A4: Kyllä – 6 kA:n katkaisukapasiteetilla DABF-63 voi toimia sisääntulon suojana pienissä jakelukeskuksissa, erityisesti TT-järjestelmissä.

Q5: Miksi valita CDADA sähkömagneettiselle RCBO:lle?

A5: CDADA tarjoaa:

● Aito sähkömagneettinen muotoilu (ei piilotettua elektroniikkaa)

● Todellinen 0V toimintakyky

● 2-moduulin pieni koko – harvinainen sähkömagneettisissa tyypeissä

● Riippumaton kosketinilmaisin turvallisuuden varmentamiseen

● Globaalit sertifikaatit (CE/CB) ja OEM-valmis tuki
