MCCB vuotosuojauksella

Paranna sähköturvallisuutta ylikuormitus- ja oikosulkusuojauksen lisäksi CDADA DAM1L -sarjan MCCB:llä, jossa on vuotosuojaus. Integroitu koteloitu katkaisija, jossa on sisäänrakennettu vikavirta (RCD/ELCB) -toiminto. Ammattimaisen valmistajan Shanghai DADA Electric CO., LTD:n kansainvälisten standardien mukaisesti suunnittelema tämä vuotava MCCB 4P yhdistää tehokkaan virranjakelun hengen ja paloa säästävään maavian havaitsemiseen.

Se on mitoitettu 10 A - 500 A 400 V/415 V jännitteellä, ja se tarjoaa säädettävän jäännöskäyttövirran (30 mA - 1 000 mA) ja valinnaisen aikaviiveen, mikä mahdollistaa räätälöidyn suojan henkilökohtaisen turvallisuuden (≤ 30 mA) tai palontorjunta (100 mA - 500 mA+). Monivaiheisen sähköisen elektroniikan ansiosta se pysyy toimintakunnossa, vaikka yksi vaihe katkeaa tai jännite putoaa 50 V:iin, mikä varmistaa vertaansa vailla olevan luotettavuuden kriittisissä infrastruktuureissa, kuten tunneleissa, korkeissa kerrostaloissa, kuljetuskeskuksissa ja teollisuuslaitoksissa.

Tärkeimmät tiedot

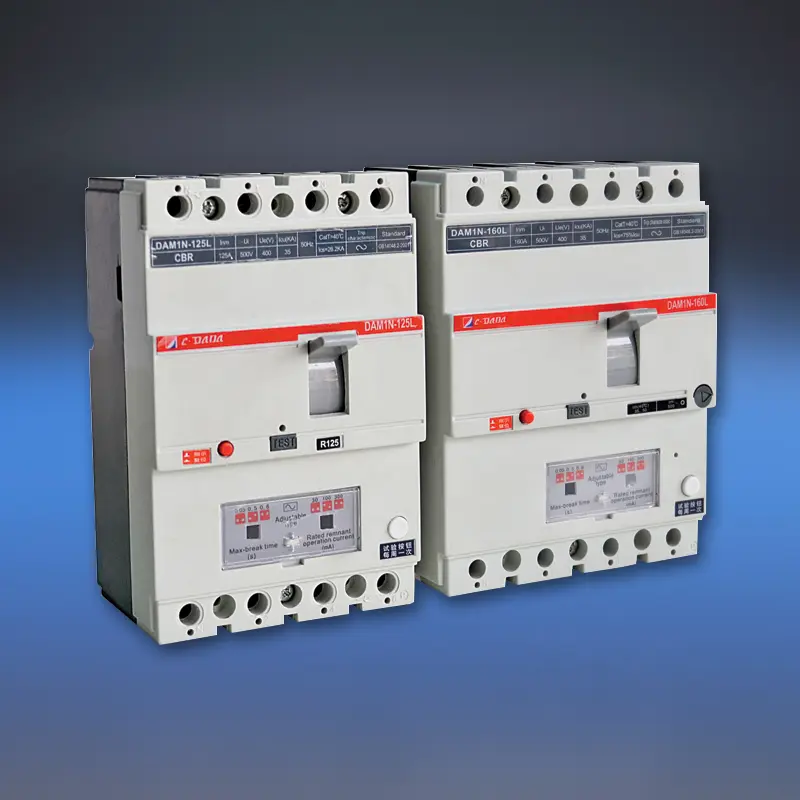

Malli: DAM1L-sarja – maavuoto MCCB (CBR-tyyppinen MCCB)

Pylväät: 4P (vakio; 3P saatavilla pyynnöstä)

Nimellisvirta (In): 10A – 500A

Nimellisjännite: 400V / 415V AC, 50Hz

Eristysjännite (Ui): 400V (≤160A), 690V (>250A)

Jäännösvirran asetukset (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Säädettävyys: I△n ja laukaisuajan säätö paikan päällä (hetkellinen tai viivästetty)

Katkaisukapasiteetin tyypit:

B-tyyppi: Perus (Inm < 100A)

S-tyyppi: Vakio

H-tyyppi: korkeakatkoinen (>160A)

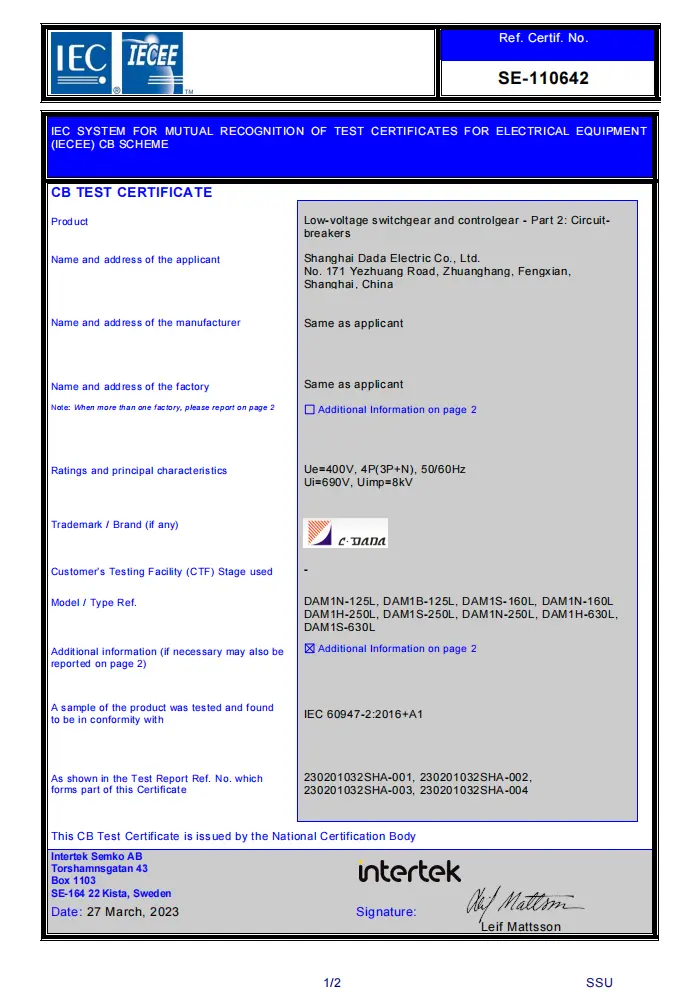

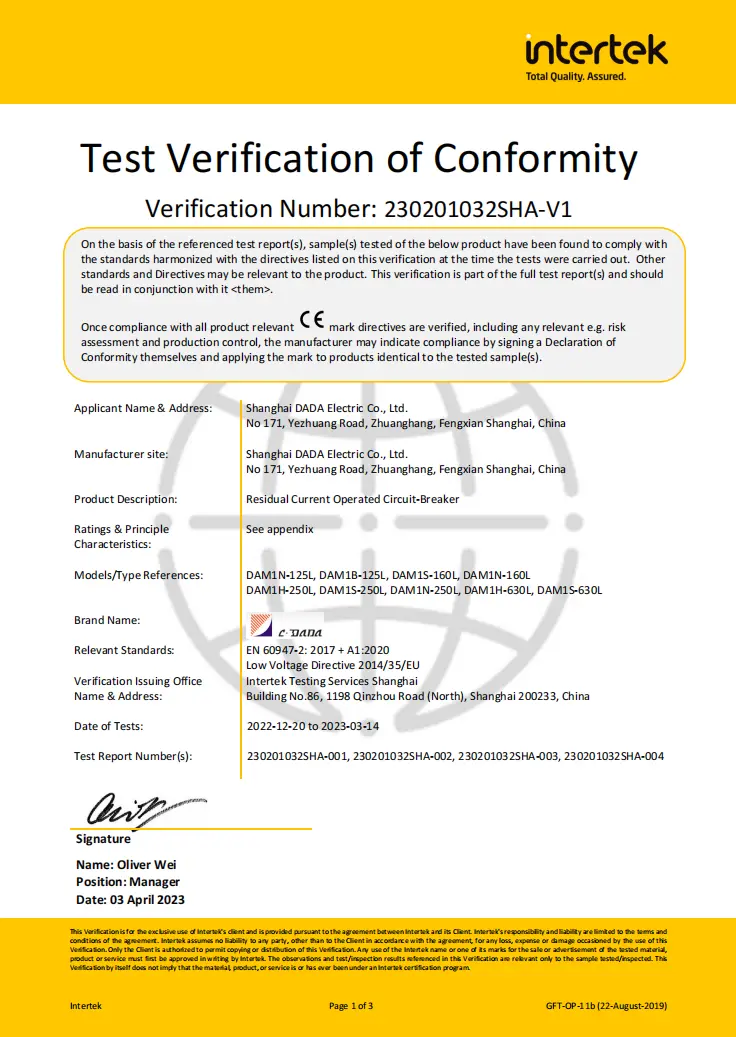

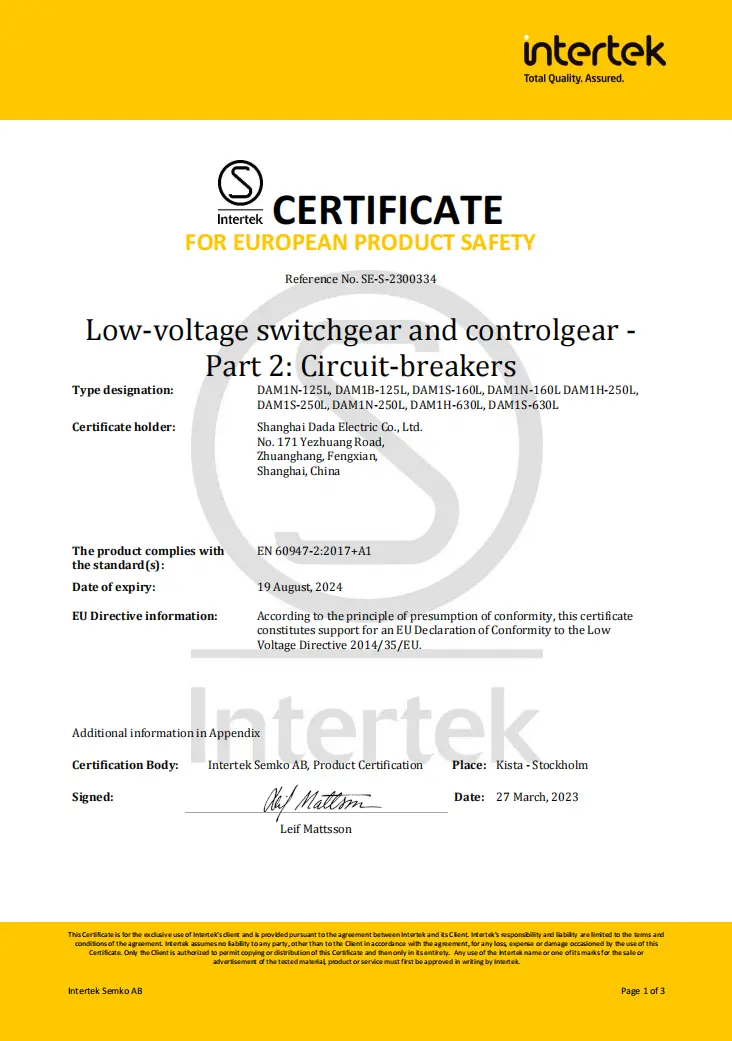

Sertifikaatit: CE, CB, SEMKO

Tärkeimmät ominaisuudet:

★ Monivaiheinen RCD-virtapiiri → toimii 50V asti

★ Erilliset pää- ja valokaarikoskettimet

★ Laukaisutestipainike

★ Säädettävä magneettinen asetus (0,8–1,0 × tuumaa)

★ Vahva EMI/RFI-häiriönestokyky

★ Täysi lisävarustevalikoima: shunttilaukaisu, apu-/hälytyskoskettimet, pyörivä kahva

Tekniset tiedot

Maavuotovirtakatkaisijat (ELCB)

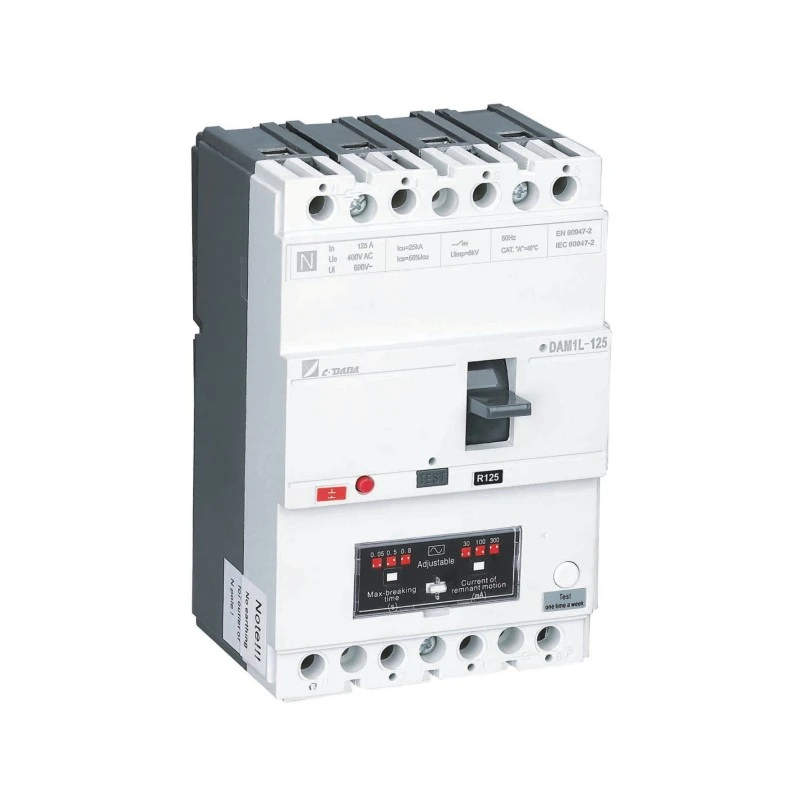

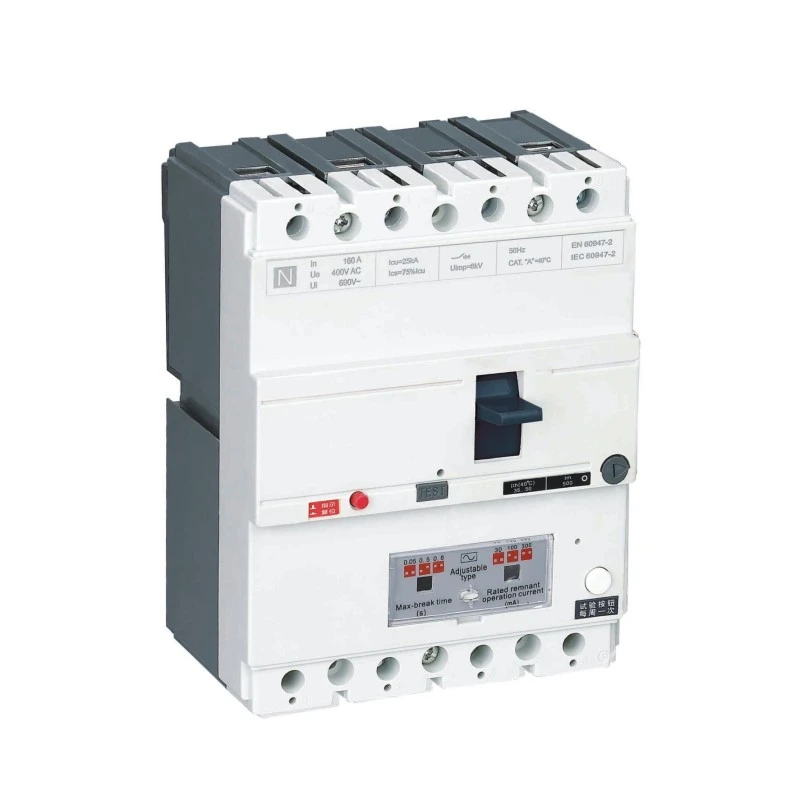

Malli			DAM1-125L			DAM1-160L
Katkaisukapasiteetin koodi			B	N	S	B	N	S
Kehyksen koon nimellisvirta - tuumaa (A)			125A			160A
Nimellisvirta-in (40,50 tai 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125 A			10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Napojen lukumäärä			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (huippu)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0.5
Jäännösvirran kynnys (mA)			100-300-500			100-300-500
Aikaviive (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrinen ominaisuus (V)			2500			3000
lonisaatioetäisyys (mm)			≤30/0			≤30/0
Kestävyys	Syklit yhteensä		8000			8000
	Sähköinen käyttöikä		1000			1000
	Mekaaninen käyttöikä		7000			7000
Luokka (EN 60947-2/IEC 60947-2)	Pääpiiri		A/0			A/0
	Apupiiri		AC-15			AC-15
Jännitteen vapautuksen alla			√			√
Shuntin vapautus			√			√
Apukontakti			√			√
Hälytysyhteys			√			√
Apukosketin ja hälytyskosketin			√			√
Käsittelyn toimintamekanismi			√			√
Sähköinen toimintamekanismi			√			√
Liittimen kansi			√			√
Vaiheerotin			√			√
	L (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Paino	Kiinteä versio 3P/4P		-			-
	Laajennusversio 3P/4P		-			-
	Piirrä versio 3P/4P		-			-

Miksi valita CDADA MCCB vuotosuojauksella?

★ Todellinen integroitu turvallisuus

Toisin kuin lisälaitteet RCD-moduuleissa, DAM1L:ssä on sisäänrakennettu, tehtaalla kalibroitu vuotosuojaus, joka varmistaa täydellisen koordinaation ja poistaa yhteensopivuusongelmat.

★ Monivaihevirta RCD-piirille

Varhaiset RCD:t epäonnistuivat, jos yksi vaihe katosi. CDADA:n suunnittelussa käytetään kaikkia vaiheita suojaelektroniikan tehonlähteenä, joten se toimii myös vaihekatkon tai vakavan alijännitteen aikana.

★ Kaksi suojaustavoitetta yhdessä laitteessa

◆ 30mA: Täyttää IEC-vaatimukset henkilökohtaista iskusuojausta varten

◆ 100mA–1000mA: Estää pienistä, pysyvistä maavioista johtuvat eristyksen huonontumispalot

★ Kenttäsäädettävä todellisiin olosuhteisiin

Hienosäädä herkkyyttä ja aikaviivettä, jotta vältyt haitallisilta kompastuksilta märissä ympäristöissä (esim. autopesut, maatilat) turvallisuuden säilyttäen.

★ Teollisuusluokan luotettavuus

Suuri katkaisukyky (H-tyyppi), kestävä valokaaren erotus ja IP20+-liitinsuojaus tekevät siitä sopivan vaativiin kaupallisiin ja teollisiin olosuhteisiin.

★ Globaali vaatimustenmukaisuus, paikallinen arvo

Sertifioitu Eurooppaan (CE/CB), Pohjoismaihin (SEMKO) – ihanteellinen vientiprojekteihin – kilpailukykyisin hinnoin luotettavalta kiinalaiselta valmistajalta.

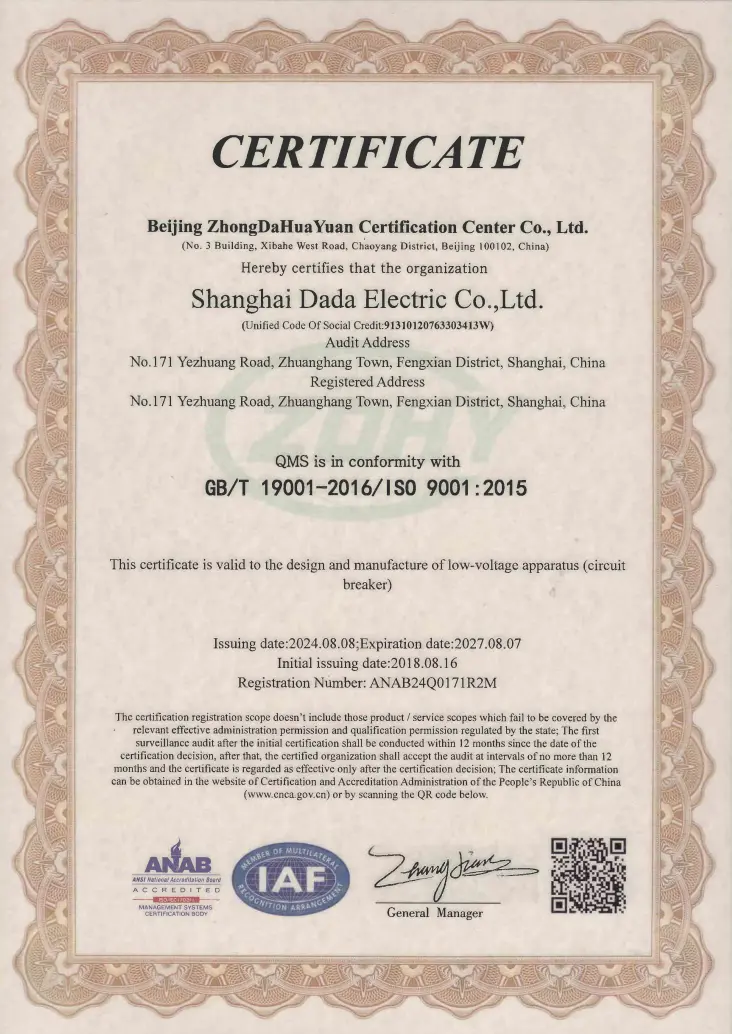

★ Tuotantolaitoksemme on sertifioitu ISO9001:2015 laatujärjestelmän mukaisesti.

Tyypilliset sovellukset

Korkea kerrostalo: Päätulo- tai lattiapaneelit (300 mA palovaaran vähentämiseksi)

Tunnelit ja metrot: Kriittinen infrastruktuuri, joka vaatii vikasietoisen vuodon havaitsemisen

Sairaalat ja koulut: 30 mA suoja kosteissa tiloissa (laboratoriot, vessat)

Teollisuuslaitokset: Moottorin syöttölaitteet maavikavalvonnalla

Rakennustyömaa: Väliaikainen sähkönjakelu henkilösuojauksella

FAQ

Q1: Mitä eroa on tavallisella MCCB:llä ja vuotosuojalla varustetulla MCCB:llä?

A1: Tavallinen MCCB suojaa vain ylikuormitukselta ja oikosululta. DAM1L lisää jäännösvirran (maavuodon) havaitsemisen – laukaisun, kun virta vuotaa maahan (esim. henkilön kautta tai vaurioituneen eristeen kautta), mikä estää sähköiskun tai tulipalon.

Q2: Voinko käyttää 100A MCCB RCD:tä henkilökohtaiseen suojaukseen?

A2: Vain jos asetettu arvoon 30 mA. Nimellisvirta (100A) määrittää kuormituskyvyn; jäännösasetus (I△n) määrittää turvatoiminnon. Iskusuojauksen vuoksi I△n:n on oltava ≤30mA In-arvosta riippumatta.

Q3: Miksi RCD-piiri tarvitsee monivaihevirtaa?

A3: Jos virtaa saa vain yhdestä vaiheesta, yksivaihevika poistaa vuotosuojauksen käytöstä. CDADA:n monivaiheinen rakenne varmistaa, että RCD pysyy aktiivisena myös vaihehäviön tai matalan jännitteen (50 V:iin asti) aikana – mikä on kriittistä turvallisuuden jatkuvuuden kannalta.

Kysymys 4: Sopiiko 4P-vuoto MCCB TT- tai TN-S-järjestelmiin?

A4: Kyllä – se on suunniteltu TT-, TN-S- ja IT-järjestelmille. 4P-rakenne katkaisee kaikki vaiheet ja nollan, mikä on välttämätöntä TT-järjestelmissä, joissa nollaa ei ole luotettavasti maadoitettu vastavirtaan.

Q5: Miksi valita CDADA modulaaristen RCD + MCCB -yhdistelmien sijaan?

A5: CDADA DAM1L tarjoaa:

● Pienempi jalanjälki (integroitu vs. kaksi laitetta)

● Taattu koordinointi (ei yhteensopivuusriskiä)

● Pienemmät kustannukset ja johdotuksen monimutkaisuus

● Parempi luotettavuus (yksi suljettu yksikkö)

● Säädettävyys paikan päällä ei ole mahdollista kiinteän herkkyyden vikavirtasuojakytkimillä
