Mikä on jäännösvirran katkaisija?

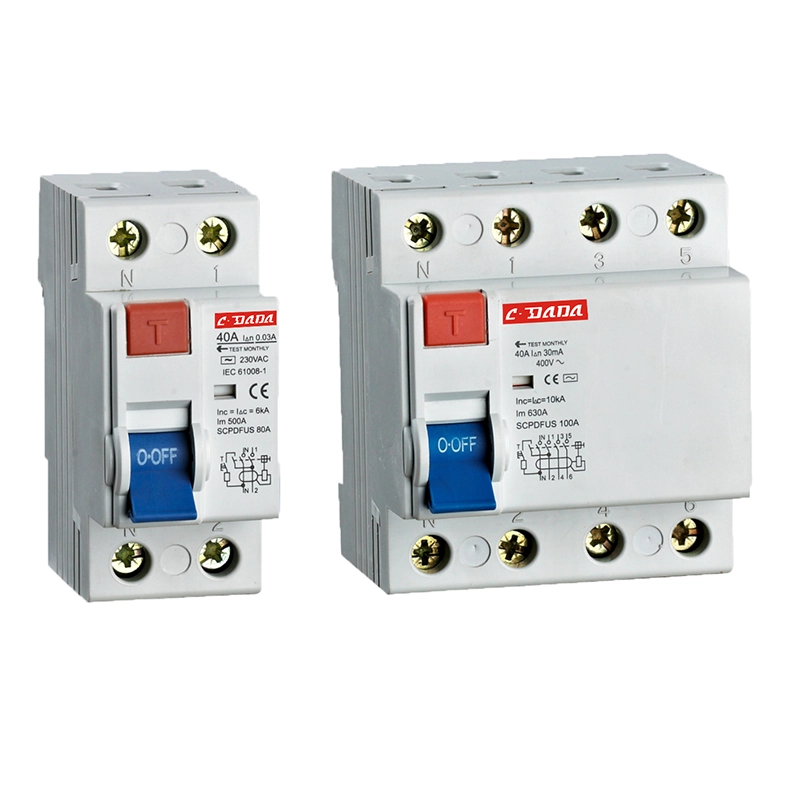

A Jäännösvirran katkaisija(RCCB) on kriittinen sähköturvalaite, joka on suunniteltu suojaamaan ihmisiä ja omaisuutta sähköiskuilta, tulipalovaaroilta ja vuotovirroilta. Nykyaikaisissa sähköjärjestelmissä, joissa asuin-, liike- ja teollisuuskuormat ovat yhä monimutkaisempia, vikavirtasuojakytkimillä on tärkeä rooli turvallisen virranjakelun varmistamisessa. Tämä artikkeli tarjoaa kattavan oppaan, jonka avulla ymmärrät, miten vikavirtasuojakytkimet toimivat, miksi ne ovat välttämättömiä, kuinka valita oikea malli, yleiset asennuskäytännöt, huoltovinkit ja todelliset sovellukset. Se auttaa myös lukijoita ratkaisemaan käytännön ongelmia, kuten häiritseviä kompastuksia, väärää kokoa ja järjestelmän yhteensopivuusongelmia.

Sisällysluettelo

• 1. Johdatus jäännösvirtakatkaisijaan
• 2. Kuinka jäännösvirtakatkaisija toimii
• 3. RCCB-tyypit ja niiden erot
• 4. Tärkeimmät edut ja suojamekanismit
• 5. RCCB vs MCB vs RCBO
• 6. Oikean vikavirtasuojan valitseminen
• 7. Asennusohjeet ja parhaat käytännöt
• 8. Yleiset ongelmat ja vianetsintä
• 9. Huolto ja testaus
• 10. Sovellukset eri toimialoilla
• 11. Turvallisuusstandardit ja vaatimustenmukaisuus
• 12. Usein kysytyt kysymykset
• 13. Johtopäätös

1. Johdatus jäännösvirtakatkaisijaan

Jäännösvirran katkaisija (RCCB) on sähköinen suojalaite, joka katkaisee piirin aina, kun se havaitsee epätasapainon jännitteen ja nollavirran välillä. Tämä epätasapaino tarkoittaa tyypillisesti vuotovirtaa, joka virtaa maahan, mikä voi olla vaarallista ihmisille tai johtaa sähköpaloihin.

Toisin kuin tavalliset suojalaitteet, vikavirtasuojakytkimet eivät suojaa ylikuormitukselta tai oikosululta. Sen sijaan niiden ensisijaisena tehtävänä on varmistaa henkilökohtainen turvallisuus havaitsemalla pienetkin vuotovirrat – usein jopa 30 mA.

2. Kuinka jäännösvirtakatkaisija toimii

Jäännösvirtakatkaisijan toimintaperiaate perustuu Kirchhoffin nykyiseen lakiin, jonka mukaan piiriin tulevan virran tulee olla yhtä suuri kuin siitä lähtevä virta. Jos eroa on, se tarkoittaa vuotoa.

RCCB:n sisällä virtamuuntaja valvoo jatkuvasti jännitteisiä ja nollajohtimia. Normaaliolosuhteissa magneettikentät kumoavat toisensa. Kuitenkin, kun vuoto tapahtuu, epätasapaino laukaisee laukaisumekanismin.

• Normaali tila: Jännitevirta = Nollavirta
• Vikatila: Jännitevirta ≠ Nollavirta
• Laukaisutoiminto: Piiri katkeaa välittömästi (millisekuntia)

Tämä nopea reagointi tekee vikavirtasuojuksista erittäin tehokkaita sähköiskujen estämisessä.

3. RCCB-tyypit ja niiden erot

Eri sovellukset vaativat erityyppisiä vikavirtasuojia. Alla on erittely yleisimmistä tyypeistä:

4. Tärkeimmät edut ja suojamekanismit

Vikavirtasuorittimet tarjoavat useita suojakerroksia, jotka tekevät niistä välttämättömiä nykyaikaisissa sähköjärjestelmissä:

• Sähköiskun suojaus:Estää kuolemaan johtavia onnettomuuksia irrottamalla vialliset piirit välittömästi.
• Palontorjunta:Pysäyttää vuotovirrat, jotka voivat ylikuumentaa johtoja.
• Laitteen suojaus:Vähentää maasulkujen aiheuttamia vahinkoja.
• Korkea herkkyys:Havaitsee vuodon jopa 10–30 mA.
• Nopea vasteaika:Matkat millisekuntien sisällä.

Nämä edut tekevät vikavirtasuojaimista välttämättömiä sekä asuin- että teollisuussähköinfrastruktuureissa.

5. RCCB vs MCB vs RCBO

Monet käyttäjät sekoittavat RCCB:t MCB:ihin ja RCBO:hin. Alla oleva taulukko selventää eroja:

Monissa asennuksissa vikavirtasuojia käytetään yhdessä MCB:iden kanssa täydellisen suojan saavuttamiseksi.

6. Oikean vikavirtasuojan valitseminen

Oikean vikavirtasuojan valitseminen on ratkaisevan tärkeää turvallisuuden ja järjestelmän tehokkuuden varmistamiseksi. Harkitse seuraavia tekijöitä:

• Nimellisvirta:Yhdistä järjestelmän kuormitukseen (esim. 25A, 40A, 63A).
• Herkkyystaso:30mA henkilökohtaiseen suojaukseen, 100mA-300mA palosuojaukseen.
• Napojen lukumäärä:2-napainen yksivaiheisiin järjestelmiin, 4-napainen kolmivaiheisiin järjestelmiin.
• Tyyppivalinta:AC, A tai B kuormitusominaisuuksien mukaan.
• Tuotemerkin luotettavuus:Valitse sertifioidut valmistajat, joilla on todistettu turvallisuustiedot.

7. Asennusohjeet ja parhaat käytännöt

Oikea asennus on välttämätöntä RCCB:n suorituskyvyn kannalta. Väärä johdotus voi johtaa häiritsevään laukaisuun tai epäonnistumiseen.

• Varmista oikea vaihe- ja nollakytkentä.
• Asenna RCCB ennen lopullisia piirejä.
• Vältä nollajohtimien sekoittamista piirien välillä.
• Testaa laite asennuksen jälkeen testipainikkeella.
• Noudata paikallisia sähkömääräyksiä ja -standardeja.

8. Yleiset ongelmat ja vianetsintä

Jopa korkealaatuisissa vikavirtasuorittimissa voi esiintyä ongelmia. Tässä on yleisiä ongelmia ja ratkaisuja:

• Häiritsevä kompastus:Usein syynä on vuoto useista laitteista tai huono eristys.
• Nollaus epäonnistui:Voi viitata jatkuvaan maasulkuun.
• Ei matkaa testin aikana:Laite saattaa olla viallinen ja vaatia vaihtamista.
• Ylikuumeneminen:Syynä ovat löystyneet liitännät tai ylikuormitus.

9. Huolto ja testaus

Säännöllinen huolto varmistaa vikavirtasuojien pitkän aikavälin luotettavuuden:

• Paina testipainiketta kuukausittain varmistaaksesi toiminnan.
• Tarkista johtoliitännät vuosittain.
• Vaihda vanhentuneet laitteet 8–10 vuoden välein.
• Tarkkaile värjäytymisen tai palamisen merkkejä.

10. Sovellukset eri toimialoilla

Jäännösvirtakatkaisijoita käytetään laajasti useilla aloilla:

• Asuinrakennukset:Keittiöt, kylpyhuoneet ja ulkoilmapiirit.
• Kaupalliset tilat:Toimistot, ostoskeskukset ja hotellit.
• Teollisuuslaitokset:Koneen suoja- ja ohjauspaneelit.
• Terveydenhuolto:Kriittiset elämää ylläpitävät järjestelmät ja laboratoriot.
• Sähköautojen latausasemat:Erittäin herkkä vuodon tunnistus.

11. Turvallisuusstandardit ja vaatimustenmukaisuus

Vikavirtasuojien on täytettävä kansainväliset turvallisuusstandardit luotettavuuden ja suorituskyvyn varmistamiseksi. Nämä standardit määrittelevät parametrit, kuten laukaisuajan, vuotoherkkyyden ja kestävyystestauksen.

Vaatimustenmukaisuus varmistaa, että laite toimii tasaisesti vikatilanteissa ja täyttää maailmanlaajuiset turvallisuusodotukset.

12. Usein kysytyt kysymykset

Q1: Suojaako vikavirtasuojakytkin oikosululta?
Ei, se vain suojaa maavuodolta. MCB:t tarvitaan oikosulkusuojaukseen.

Q2: Miksi RCCB laukeaa usein?
Tämä voi johtua viallisista laitteista, eristysongelmista tai kumulatiivisesta vuodosta.

Q3: Voiko RCCB toimia ilman maadoitusta?
Sitä ei suositella. Oikea maadoitus varmistaa tehokkaan toiminnan.

Q4: Kuinka usein vikavirtasuojia tulee testata?
Vähintään kerran kuukaudessa sisäänrakennetulla testipainikkeella.

Q5: Mikä on RCCB:n käyttöikä?
Tyypillisesti 8-10 vuotta käyttöolosuhteista riippuen.

13. Johtopäätös

Vikavirtakatkaisija on yksi tärkeimmistä turvalaitteista kaikissa sähköjärjestelmissä. Se tarjoaa hengenpelastussuojan havaitsemalla vuotovirrat ja katkaisemalla virtapiirit millisekunnissa. Käytetäänpä niitä kodeissa, tehtaissa tai liikerakennuksissa, vikavirtasuojakytkimiä vähentävät merkittävästi sähköiskun ja tulipalon vaaraa.

Oikean tyypin valinta, oikea asennus ja säännöllinen huolto takaavat pitkän aikavälin turvallisuuden ja järjestelmän vakauden. Sähkötarpeiden kasvaessa edelleen vikavirtasuojakytkimet ovat nykyaikaisten virranjakelujärjestelmien peruskomponentti.
