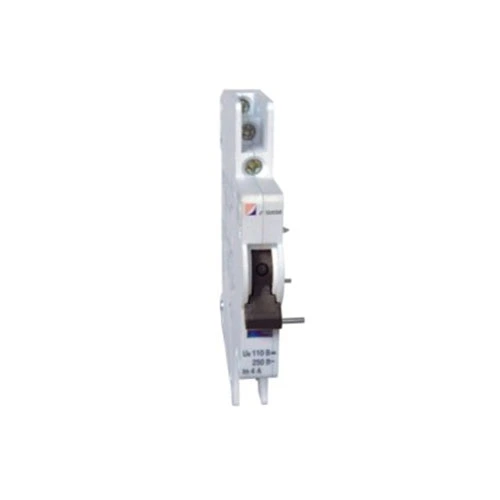

MCB-hälytys ja apukosketin

CDADA on valmistaja ja toimittaja, jolla on yli 40 vuoden kokemus. Olemme nähneet liian monia projekteja, joissa paneelioperaattorit kaipaavat lauennutta katkaisijaa – kunnes on liian myöhäistä. Siksi suunnittelimme CDADA MCB -hälytys- ja apukoskettimen (DAB7-FL): älykäs, tilaa säästävä ratkaisu, joka antaa kaksi kriittistä signaalia yhdessä moduulissa – katkaisijan asennon (ON/OFF) ja laukaisun syyn (ylikuormitus/oikosulku).

Neuvomme: Jos ohjausjärjestelmäsi tarvitsee erottaa manuaalisen sammutuksen ja vikalaukaisun, sinun on määritettävä tämä lisävaruste. Pelkät vakioapukoskettimet eivät eroa toisistaan ​​– mutta meidän pystyvät.

Kaksitoiminen rakenne: yksi moduuli, kaksi signaalia

CDADA MCB Alarm & Auxiliary Contact sisältää kaksi itsenäistä siirtokosketinta älykkäällä mekaanisella valitsimella:

★ Keltainen ilmaisin kohdassa "A": Molemmat koskettimet toimivat apukoskettimina → signaali MCB ON/OFF -tila

★ Keltainen ilmaisin kohdassa "AL":

★ Vasen kosketin = apu (ON/OFF-tila)

★ Oikea kosketin = Hälytys (aktivoituu vain, kun MCB laukeaa vian vuoksi)

★ Tämä tarkoittaa, että voit kytkeä:

★ Vihreä valo osoittaa "virta päällä"

★ Punainen valo tai PLC-tulo laukaisemaan "vikahälytyksen"

★ Kaikki yhdestä DAB7-63 MCB:n lisämoduulista.

Tekniset tiedot

Tärkeää: Tätä lisävarustetta ei voi käyttää itsenäisenä – se on asennettava suoraan DAB7-63 MCB:hen.

Asennusopas (kenttäsuunnittelijoiltamme)

★ Noudata näitä ohjeita turvallisen ja luotettavan toiminnan varmistamiseksi:

★ Kytke virta pois päältä ennen asennusta.

★ Työnnä DAB7-FL-moduulia DAB7-63 MCB:n vasemmalle puolelle, kunnes se napsahtaa.

★ Kiinnitä mukana tulevalla kaksipuolisella teipillä (värähtelyn kestämiseksi).

★ Liitä johdot neljään liittimeen (2 kontaktiryhmää kohti):

★ Käytä vasenta paria lisälaitteena (tila)

★ Käytä oikeaa paria hälytykseen (matkan havaitsemiseen)

★ Aseta keltainen valitsin asentoon "AL", jos tarvitset vikahälytystoimintoja.

★ Testi: Laukaise MCB manuaalisesti – vain hälytyskoskettimen tulee vaihtaa tilaa vikalaukaisun aikana.

★ Provinkki: Merkitse johdot selkeästi! Monet teknikot sekoittavat apu- ja hälytyssignaalit käyttöönoton aikana.

Milloin tätä tulisi käyttää tavallisen apukoskettimen sijaan?

Tyypilliset sovellukset:

★ Datakeskuksen PDU-valvonta

★ Aurinkopaneelilaatikot

★ Teollisuuden ohjauspaneelit

★ Kiinteistönhallintajärjestelmät (BMS)

★ Hissin tai LVI-turvapiirit

Usein kysytyt kysymykset

Q1: Voinko käyttää tätä muissa kuin CDADA MCB:issä?

A1: Ei. DAB7-FL on mekaanisesti ja mitoiltaan suunniteltu vain CDADA DAB7-63 -katkaisijoita varten. Se ei sovi Schneiderin, ABB:n tai Siemensin MCB:ihin.

Q2: How does the alarm contact actually work?

A2: MCB:n sisällä laukaisusalpamekanismi liikkuu eri tavalla termisen/magneettisen vian laukaisun aikana verrattuna manuaaliseen poiskytkemiseen. DAB7-FL havaitsee tämän mekaanisen eron ja aktivoi hälytyskoskettimen vain todellisissa vioissa.

Q3: Tarvitsenko molemmat koskettimet langallisiin?

A3: Ei välttämättä. Voit käyttää vain lisälaitetta, vain hälytintä tai molempia – ohjauslogiikastasi riippuen. Moduuli tarjoaa joustavuutta.

Q4: Soveltuuko se tasavirta-aurinkosovelluksiin?

A4: Kyllä! DC-12-luokituksensa 110V/0,5A, se on ihanteellinen aurinkokennojen valvontaan, jossa sinun on havaittava PV-järjestelmän viat etänä.

Q5: Miksi valita CDADA yleisten merkkien sijaan?

A5: Koska tarjoamme:

● Todellinen vikojen erottelu (ei vain sijainnin tunnistus)

● Saumaton integrointi DAB7 MCB:ien kanssa – ei sovitinlevyjä

● Tehdastestattu mekaaninen kytkentä – ei välystä tai puuttuvia signaaleja

● Selkeä visuaalinen osoitin (keltainen lippu) kentän tarkistamista varten

● Globaalit sertifikaatit (CE, CB, RoHS) vaivattomille projekteille

CDADA R&D:n loppuhuomautus

Nykyaikaisissa sähköjärjestelmissä "on/off" ei riitä – tarvitaan älykkyyttä. MCB-hälytys- ja apukoskettimemme tekee yksinkertaisesta katkaisijasta diagnostiikkasolmun, joka auttaa sinua rakentamaan älykkäämpiä ja turvallisempia paneeleita. Ja koska sen on tehnyt sama tiimi, joka suunnittelee MCB:n, saat täydellisen synergia - ei arvailua." — CDADA-tuotekehitystiimi

Oletko valmis tilaamaan? Tarjoamme:

● Joukkoalennukset paneelirakentajille

● Valmiiksi kootut MCB + DAB7-FL -yksiköt (säästää työtä)

● Ilmaiset kytkentäkaaviot ja PLC-logiikkaesimerkit
