Miksi tasavirtapiirin suojauksesta tulee kriittistä voimajärjestelmien tulevaisuuden kannalta?

Maailmanlaajuinen energiateollisuus on yhä enemmän riippuvainen tasavirrasta. Aurinkosähköjärjestelmät, akkuenergian varastointijärjestelmät, sähköajoneuvojen latausasemat, tietoliikennelaitteet ja datakeskukset sisältävät kaikki tärkeitä DC-osia. Kun nämä sovellukset laajenevat, piirisuojaus siirtyy tukikomponentista järjestelmän turvallisuuden keskeiseksi osaksi. ADC-virtakatkaisijaon katkaistava epänormaali virta nopeasti ja turvallisesti rajoittaen kaapeleiden, muuntimien, akkujen ja liitettyjen laitteiden vaurioitumista.

DC:n keskeyttäminen on teknisesti erilaista kuin AC:n keskeyttäminen. Vaihtovirtapiirissä virta ylittää luonnollisesti nollan monta kertaa sekunnissa, mikä auttaa sammuttamaan sähkökaaren. DC:ssä ei ole luonnollista nollakohtaa, joten kaari voi pysyä vakaana kosketinten irrotuksen jälkeen. Tasavirtaa varten suunnitellut katkaisijat vaativat siksi sopivat kosketinrakenteet, kaarikourut, magneettiset puhallusjärjestelyt, eristysetäisyydet ja johdotuskokoonpanot. Vaihtovirtakatkaisijaa ei saa koskaan olettaa soveltuvan tasavirtapalveluun vain siksi, että sen nykyinen arvo näyttää riittävältä.

Yksi selvä alan trendi on siirtyminen korkeampiin järjestelmäjännitteisiin ja suurempaan tehotiheyteen. Korkeampi tasajännite voi vähentää virtaa samalla lähetetyllä teholla, mikä auttaa pienentämään johdinhäviöitä ja kaapelivaatimuksia. Se tekee kuitenkin myös eristyksen koordinoinnin ja valokaaren katkaisun vaativammaksi. Tuotteen valinnassa tulee ottaa huomioon nimelliskäyttöjännite, nimellisvirta, napojen lukumäärä, oikosulkukatkaisukyky, käyttöympäristö ja valmistajan määrittelemä kytkentätapa. Napaisuusvaatimukset ovat erityisen tärkeitä joissakin tasavirtakatkaisijamalleissa.

Toinen trendi on katkaisijoiden ja elektronisen valvonnan tiiviimpi koordinointi. Nykyaikaiset energiajärjestelmät käyttävät yhä enemmän antureita, ohjaimia ja tietoliikenneverkkoja ylikuumenemisen, ylikuormituksen, eristysvikojen ja epänormaalien toimintamallien tunnistamiseen. Mekaaninen suojaus on edelleen välttämätön, mutta siitä on tulossa osa laajempaa suojausarkkitehtuuria, joka voi sisältää sulakkeita, ylijännitesuojalaitteita, kontaktoreita, eristyksen valvontalaitteita ja akun hallintajärjestelmiä. Myös ylä- ja alavirran laitteiden valikoivuus kiinnitetään enemmän huomiota, koska tarpeeton sammutus voi vaikuttaa koko aurinkopaneeliin, säilytystelineeseen, latauskaappiin tai teollisuusprosessiin.

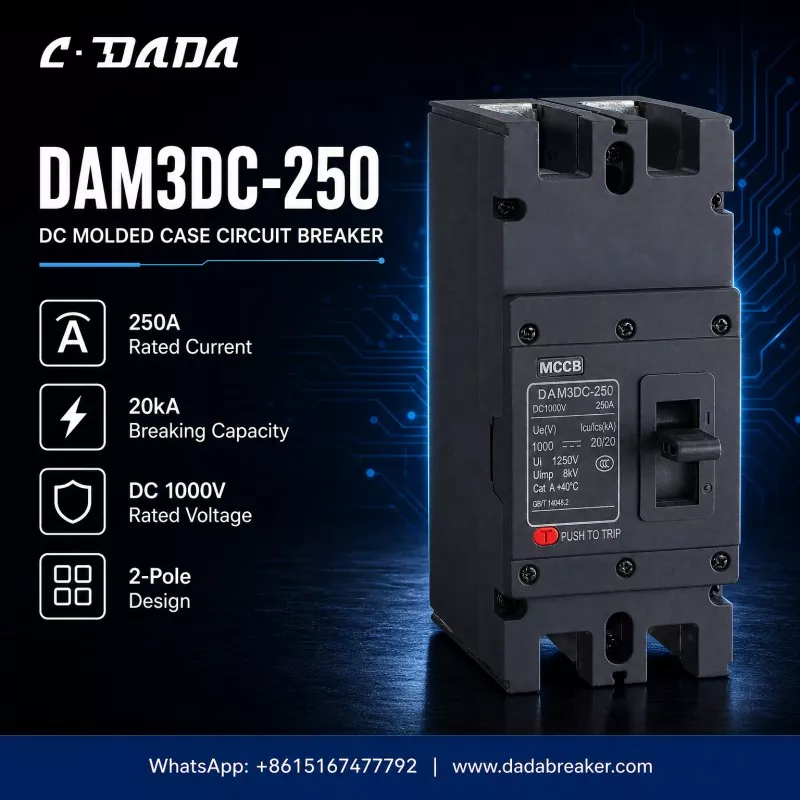

Kuvassa DAM3DC-250Shanghai Dada Electrichavainnollistaa korkeamman virran jakelussa käytettävän valettukoteloisen tasavirtakatkaisijan tyyppiä. Näkyvissä tiedoissa ilmoitetaan nimellisvirta 250 A, DC-nimellisjännite 1000 V, katkaisukapasiteetti 20 kA ja kaksinapainen rakenne. Nämä arvot kuvaavat sen suunniteltua sähköaluetta; ne eivät itse määritä soveltuvuutta jokaiseen asennukseen. Insinöörien on silti tarkistettava todellinen oikosulkutaso, johtimen koko, ympäristön lämpötila, kotelointiolosuhteet, kuormitusominaisuudet, asennuskorkeus, sovellettavat standardit ja vaadittu suojauksen koordinointi.

Loppukäyttäjille selkeät merkinnät ja dokumentaatio ovat yhtä arvokkaita, koska oikeat asennus-, huolto- ja vaihtopäätökset riippuvat laitteen varmennettujen luokitusten ja rajoitusten tuntemisesta.

Tulevaisuudessa ostajat painottavat enemmän sovelluskohtaista validointia sen sijaan, että valitsisivat laitteita pelkästään nykyisen luokituksen perusteella. Luotettava DC-suojaus riippuu oikeasta jännitteen sovituksesta, riittävästä keskeytyskyvystä, oikeasta napakonfiguraatiosta, valvotusta asennuksesta ja määräaikaistarkastuksesta. Kun uusiutuvan energian tuotanto, varastointi ja sähköistetty liikenne kehittyvät edelleen, näiden perusasioiden ymmärtäminen auttaa järjestelmien suunnittelijoita vähentämään riskejä ja rakentamaan luotettavampia tasavirtaverkkoja.
