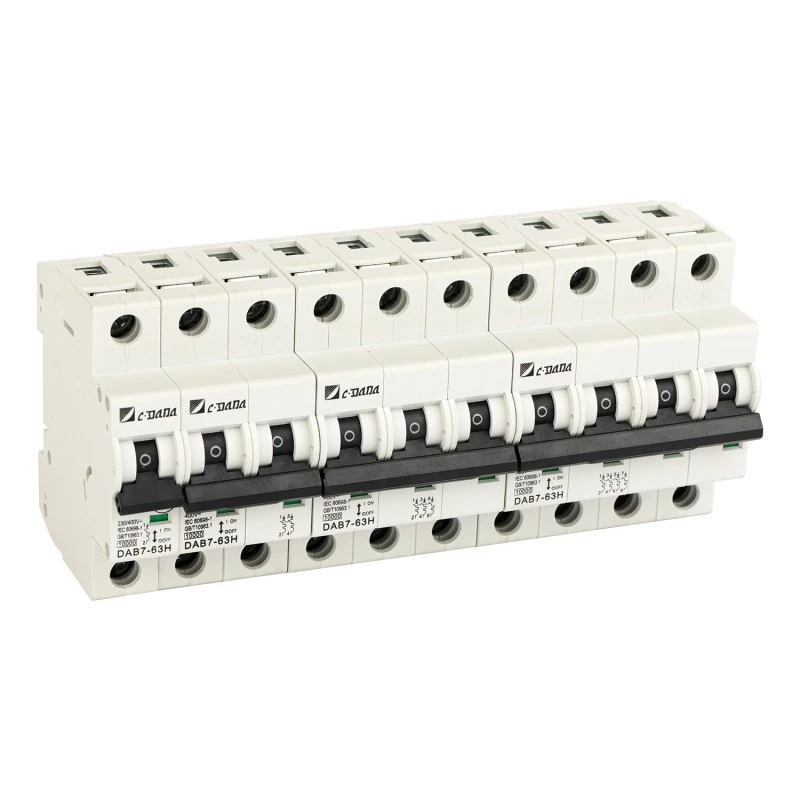

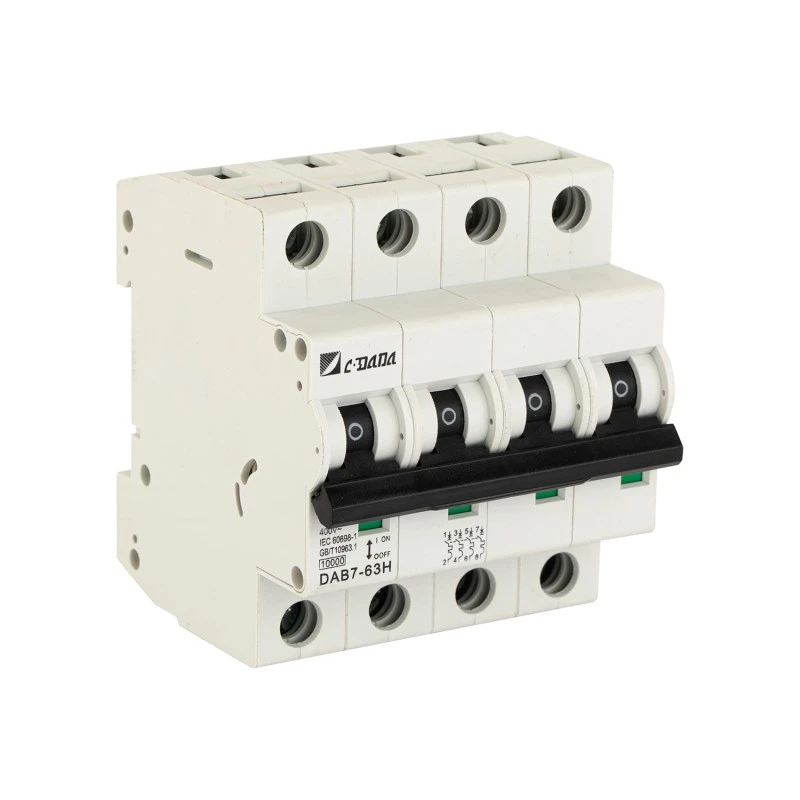

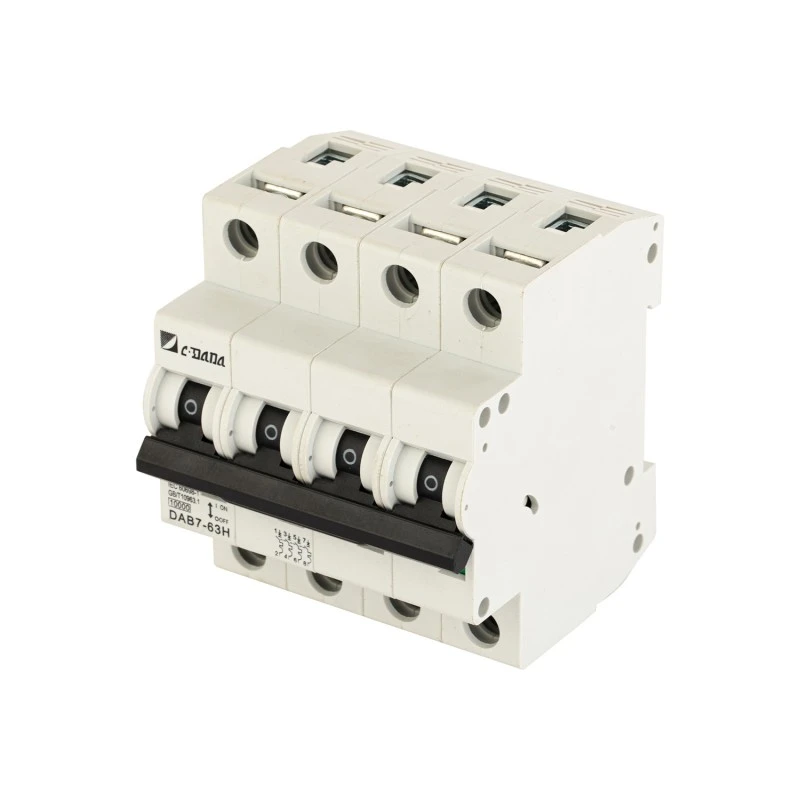

10KA AC miniatyyri katkaisija

Vaativiin sovelluksiin, joissa korkeammista vikavirroista ja parannetusta turvallisuudesta ei voida neuvotella, CDADA DAB7-63H 10KA AC miniatyyrikatkaisija tarjoaa teollisuustason suojauksen miniatyyrimuodossa. Shanghai DADA Electric CO., LTD.:n suunnittelema 10 kA:n pienoiskatkaisija on suunniteltu ryhmäpaneeleille, jakelukeskuksille asuin-, liike- ja kevyen teollisuuden ympäristöissä – tarjoaa luotettavan lämpösuojan (ylikuormitus) ja sähkömagneettisen (oikosulkusuojauksen) kahdeksassa virtaluokituksessa (6A–63A) ja 1P/2P/3P-kokoonpanossa.

CE-, CB-, ASTA- ja SEMKO-sertifioitu se täyttää tiukat maailmanlaajuiset turvallisuusstandardit. Edistyksellisellä 13-levyisellä valokaarikammiolla, hopeaa sisältävällä kosketinseoksella ja kaksoisliitäntävaihtoehdoilla (PIN/FORK) DAB7-63H takaa nopeamman valokaaren sammumisen, pienemmän lämpöhäviön ja pidemmän käyttöiän – jopa toistuvissa kytkennöissä tai korkeissa ympäristön lämpötiloissa.

Tärkeimmät tiedot

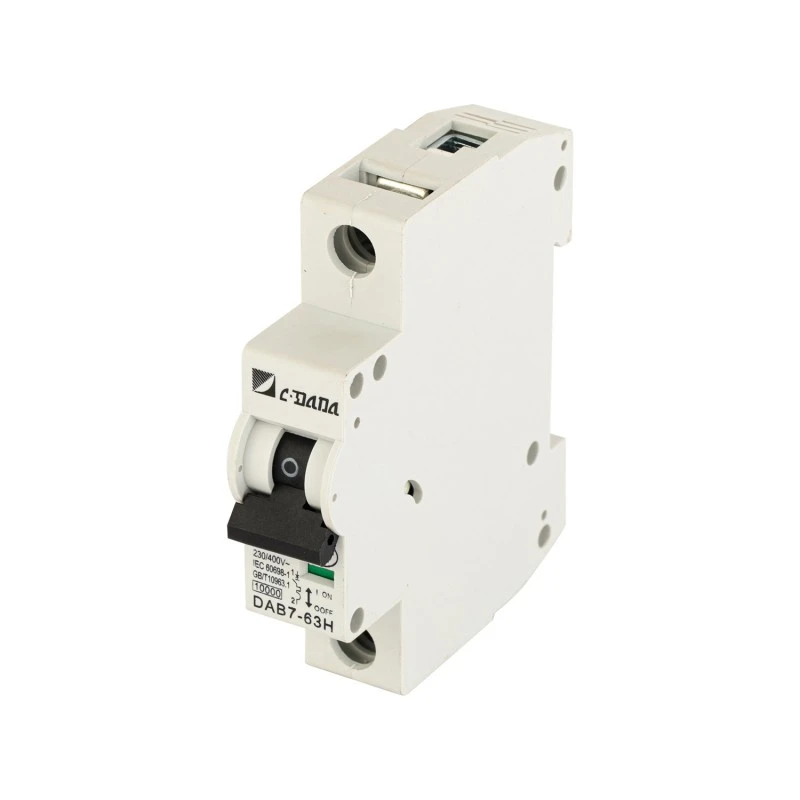

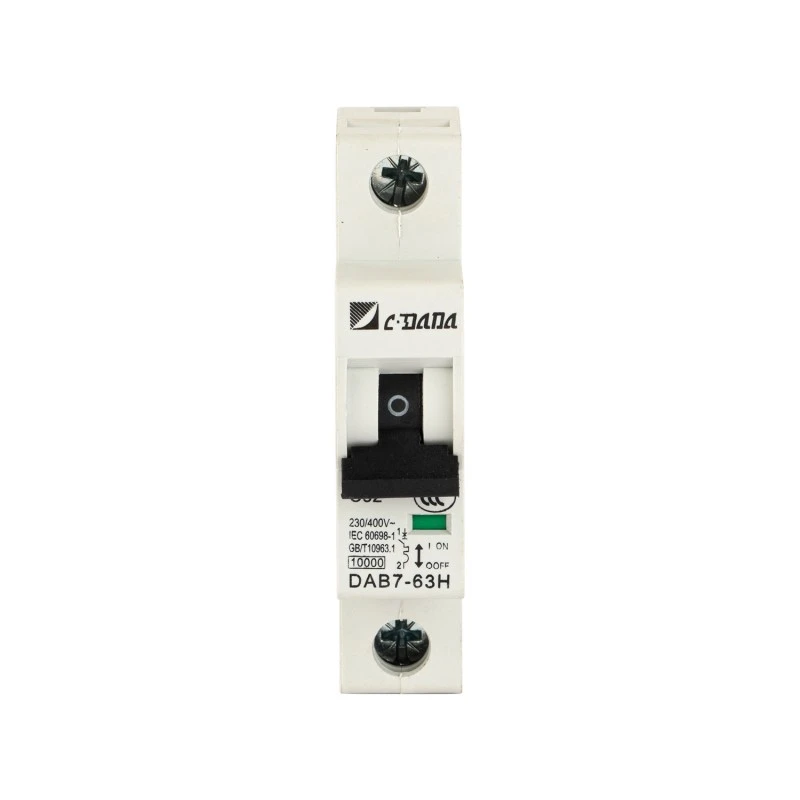

Malli: DAB7-63H-sarja

Tyyppi: AC miniatyyri katkaisija (MCB)

Katkaisukapasiteetti: 10kA @ 230/400V AC

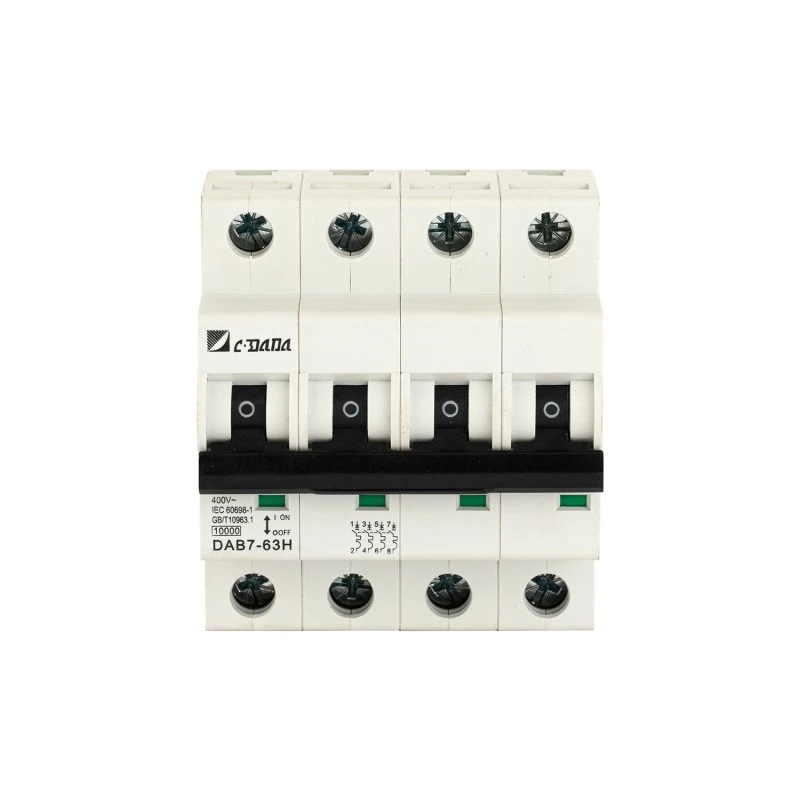

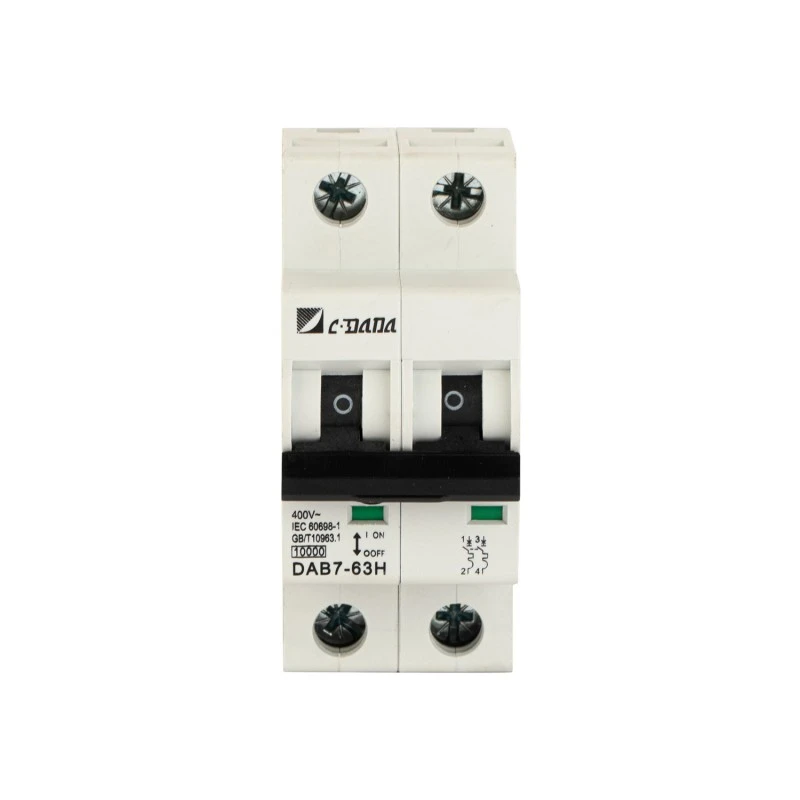

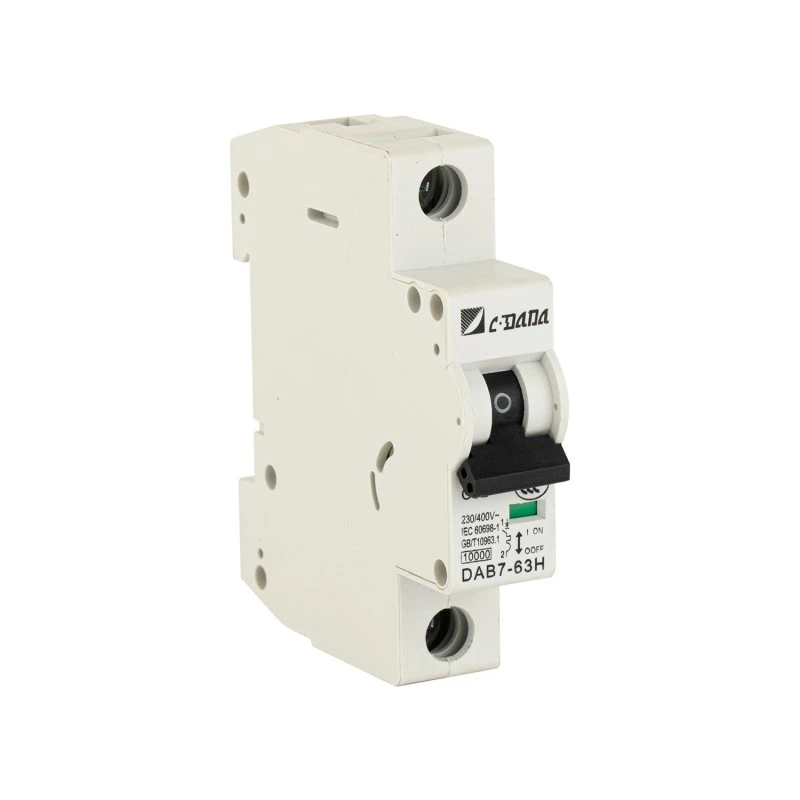

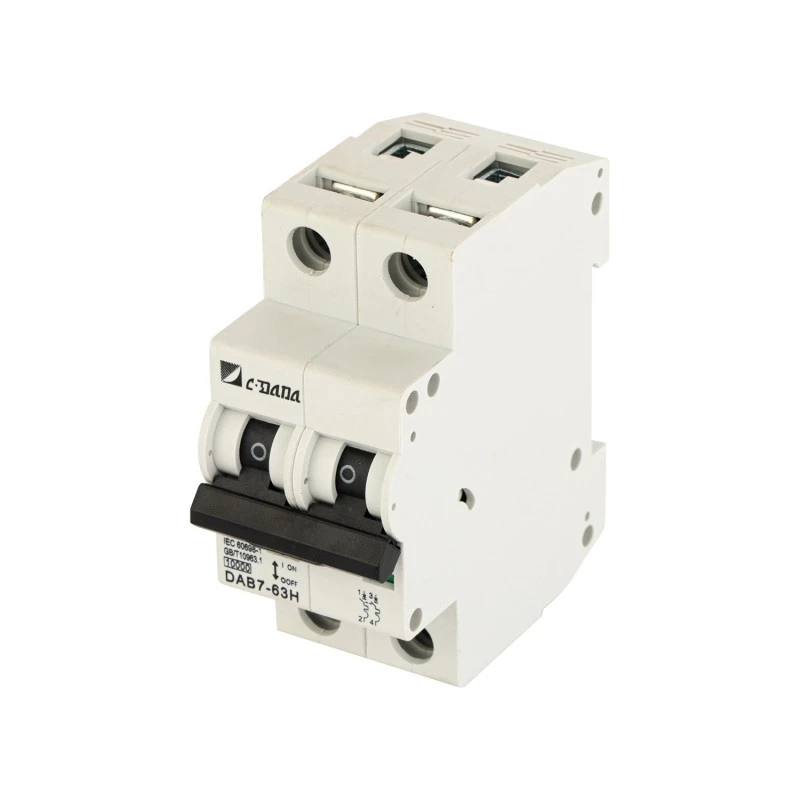

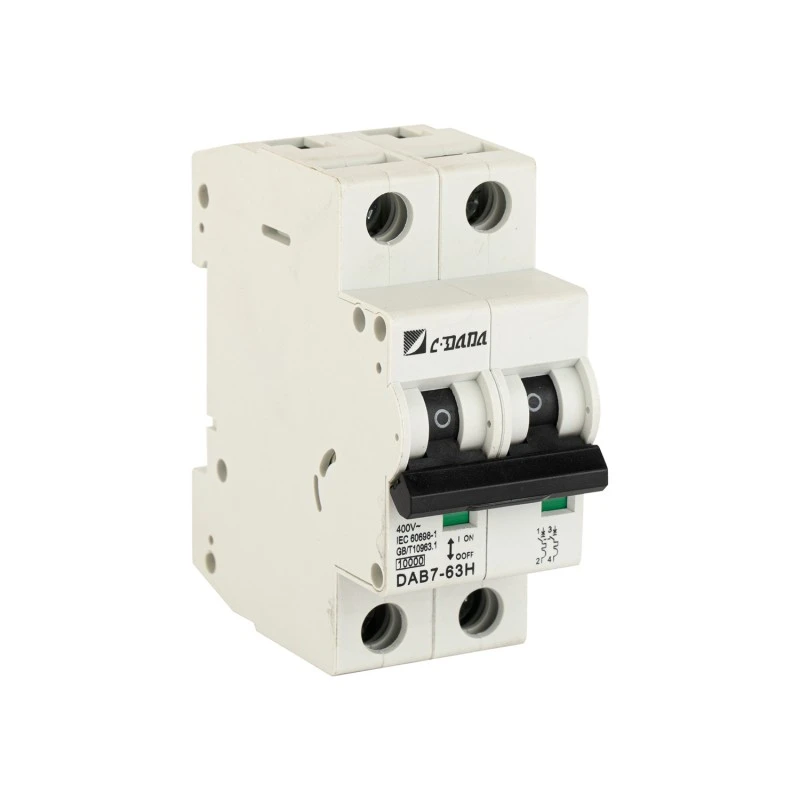

Napat: 1P, 2P, 3P

Nimellisvirta (In): 1A,2A,3A,4A,5A,6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Käyttölämpötila: -40°C - +50°C

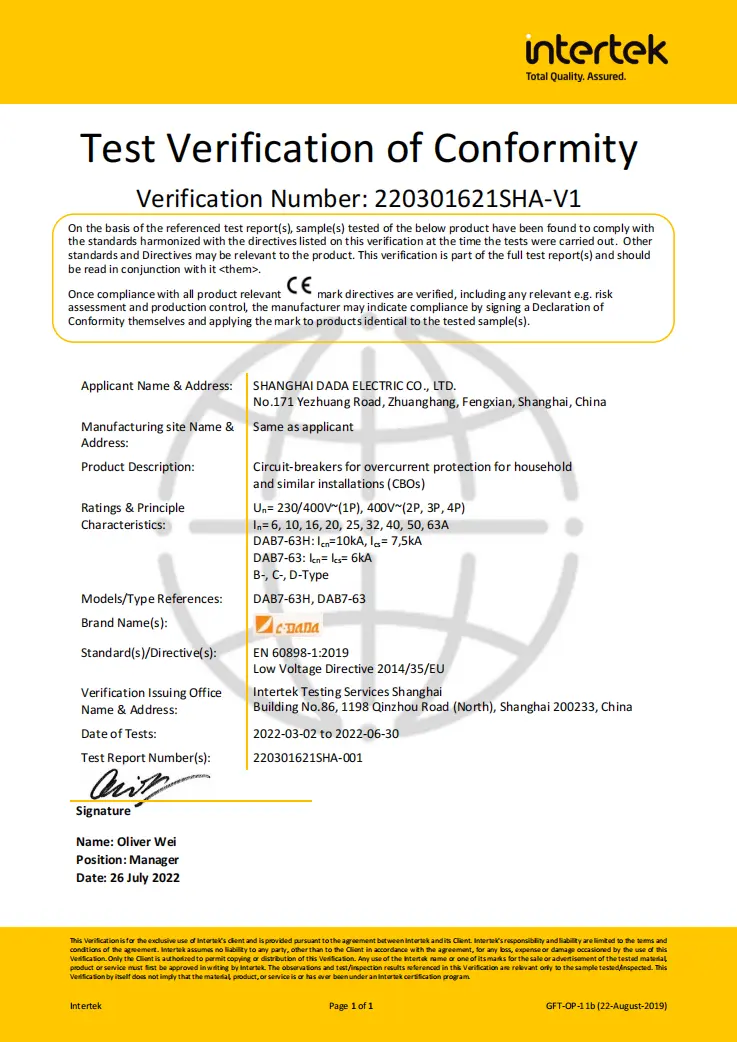

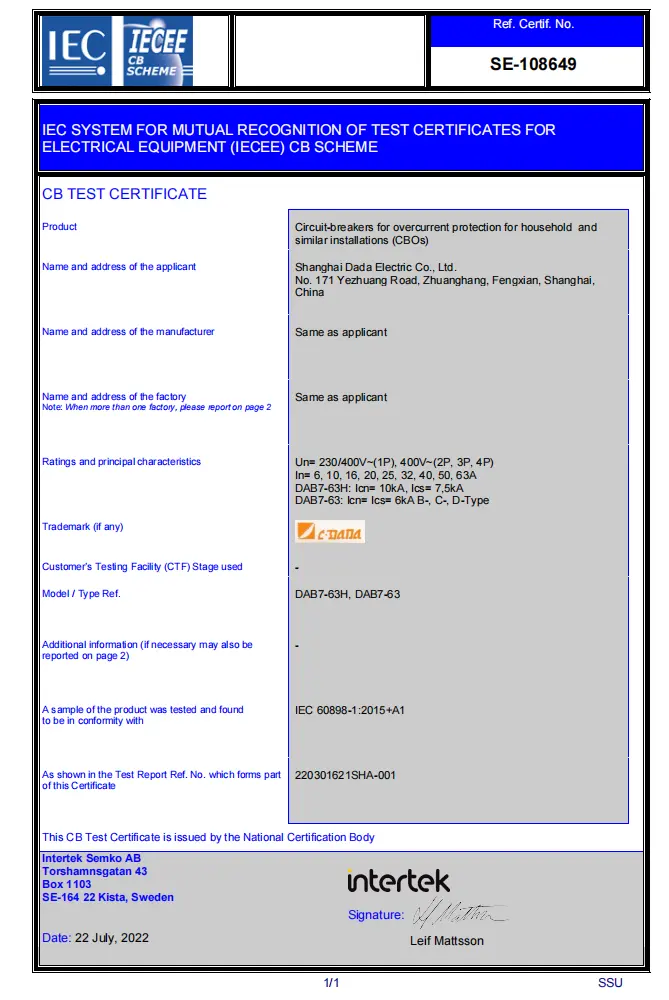

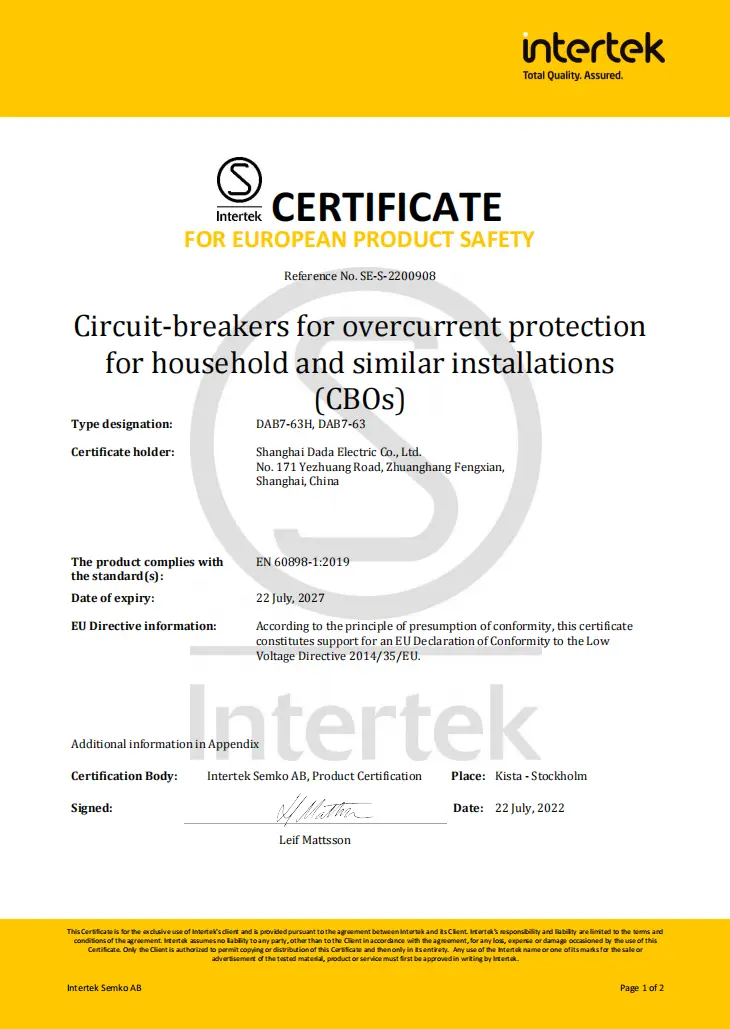

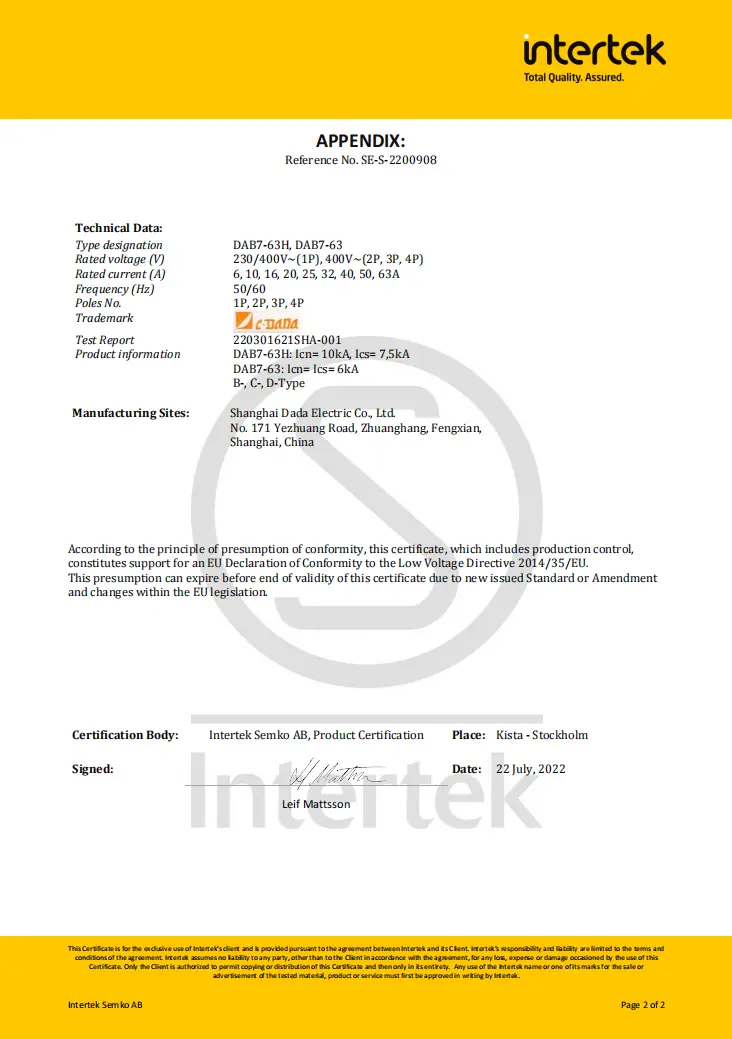

Sertifikaatit: CE, CB, ASTA, SEMKO

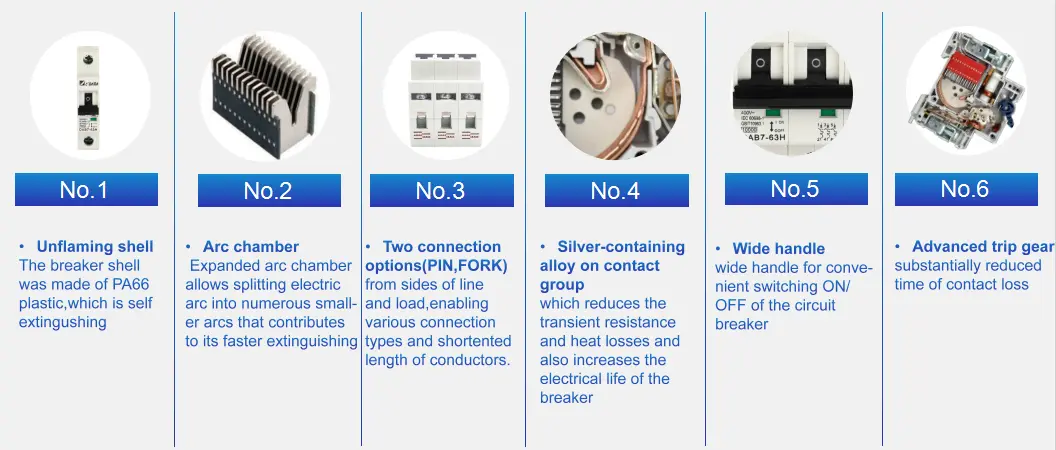

Tärkeimmät suunnitteluominaisuudet:

13-levyinen kaarikammio → erittäin nopea valokaaren halkaisu ja sammutus

Hopeaseoskoskettimet → pienempi vastus, pidempi käyttöikä

Kaksi päätevaihtoehtoa: PIN tai HAARUKKA (linja- ja kuormapuoli)

Visuaalinen ON/OFF/laukaisuilmaisinikkuna

Leveä ergonominen kahva helpottaa käyttöä

Paloa hidastava, kellastumista estävä kotelo (UL94 V-0 vastaava)

Supermomenttiruuvit (testattu 3 Nm:iin) + / – ristikkäisillä päillä

DIN-kiskon salpa kahdella lukitusasennolla → varma asennus

Tekninen tiedote

Miksi valita CDADA AC MCB 10kA?

★ Teollisuustason suorituskyky pienoiskoossa

Vaikka tavalliset MCB:t tarjoavat 6 kA:n, DAB7-63H:n 10 kA:n luokitus tekee siitä sopivan paikkoihin, jotka ovat lähempänä pääsyöttöä – kuten kellarikerrostiloihin, kaupallisiin kerroksiin tai kevyen teollisuuden työpajoihin – joissa mahdolliset vikavirrat ovat korkeammat.

★ Parempi turvallisuus ja kestävyys

● Tulematon kuori kestää syttymistä ja värimuutoksia

● Kaksoiskarkaisuritilä estää kuuman kaasun ulospuhalluksen

● Laukaisuvapaa mekanismi varmistaa irrottamisen, vaikka kahvaa pidetään PÄÄLLÄ

★ Pienemmät käyttöiän kustannukset

Hopeaseoksesta valmistetut koskettimet ja optimoidut liittimet vähentävät lämpöhäviöitä ja kosketinhitsausta, mikä pidentää käyttöikää – varsinkin korkean kierron sovelluksissa.

★ Maailmanlaajuinen hyväksyntä

ASTA (UK), SEMKO (Pohjoismainen), CE (EU) ja CB (global) kanssa CDADA MCB:t hyväksytään yli 70 maassa – ihanteellinen vientiin suuntautuneille paneelirakentajille.

★ Asentajaystävällinen muotoilu

★ Leveämpi kahva = helpompi käyttää

★ Poikkitoimiset ruuvit = ei pudonneita kiinnikkeitä

★ Tyhjennä tilaikkuna = välitön visuaalinen diagnostiikka

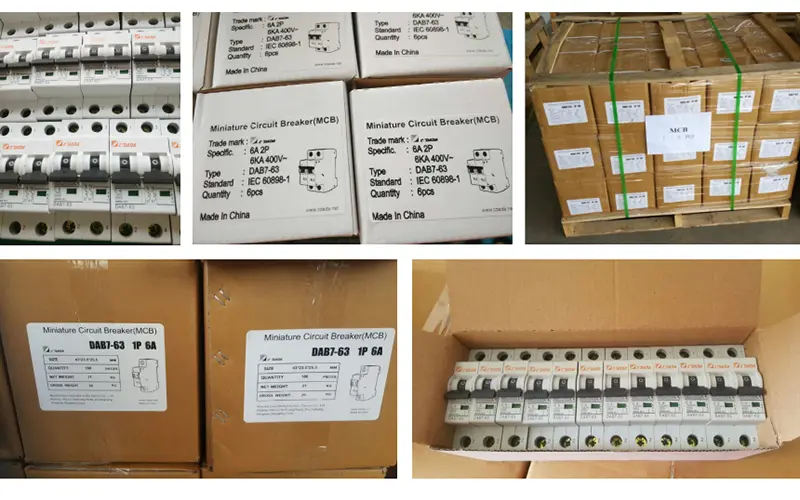

★ Erittäin lujat laatikot, kuormalavojen suojaus, hyvä pitkän matkan vientikuljetukseen

★ Nopea toimitusaika kunnollisille tilauksille.

Ihanteelliset sovellukset

Liikerakennukset: Lattioiden jakelupaneelit, palvelinhuoneet, vähittäismyymälät

Kevyt teollisuus: Koneiden ohjauspiirit, pienet moottorin syöttölaitteet, työpajapistorasiat

Julkinen infrastruktuuri: koulut, sairaalat, valtion virastot

Tiheäasunto: Kerrostalot keskitetyllä mittarilla

Vientipaneelit: Hankkeille, jotka vaativat kansainvälistä sertifikaattia

Usein kysytyt kysymykset

Q1: Mitä eroa on 6kA ja 10kA MCB:illä?

A1: 10 kA:n MCB:t voivat katkaista turvallisesti korkeammat vikavirrat, mikä tekee niistä sopivia asennuksiin lähempänä muuntajaa tai päätuloa, joissa oikosulkut ylittävät 6 kA. Käytä 10 kA:ta kaupallisissa/teollisissa osapaneeleissa; 6 kA riittää tyypillisesti kotien päätypiireihin.

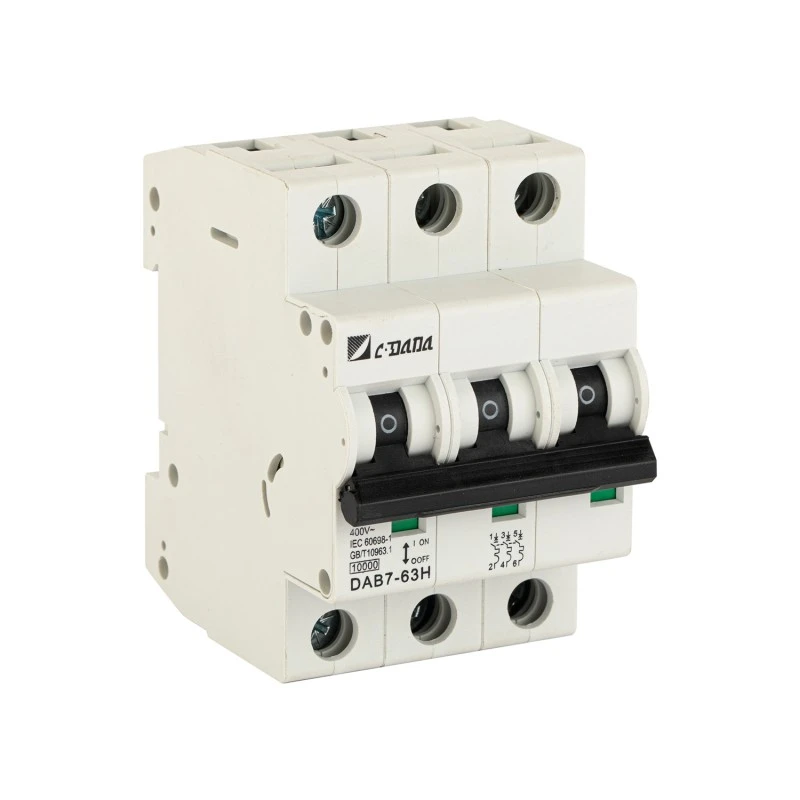

Kysymys 2: Onko 10KA AC miniatyyrikatkaisija saatavilla 3P-versiona kolmivaihejärjestelmiin?

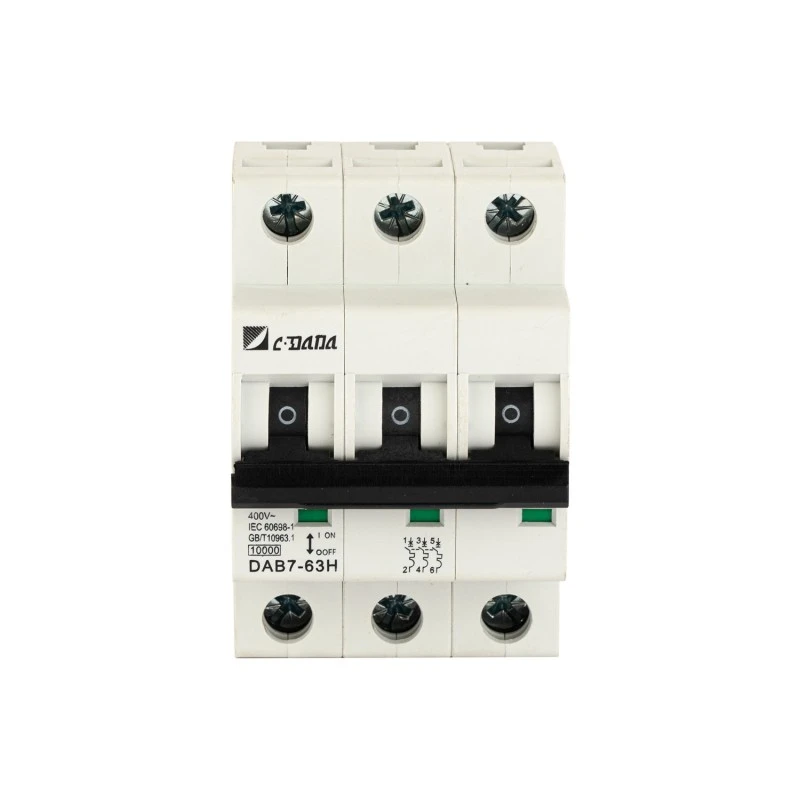

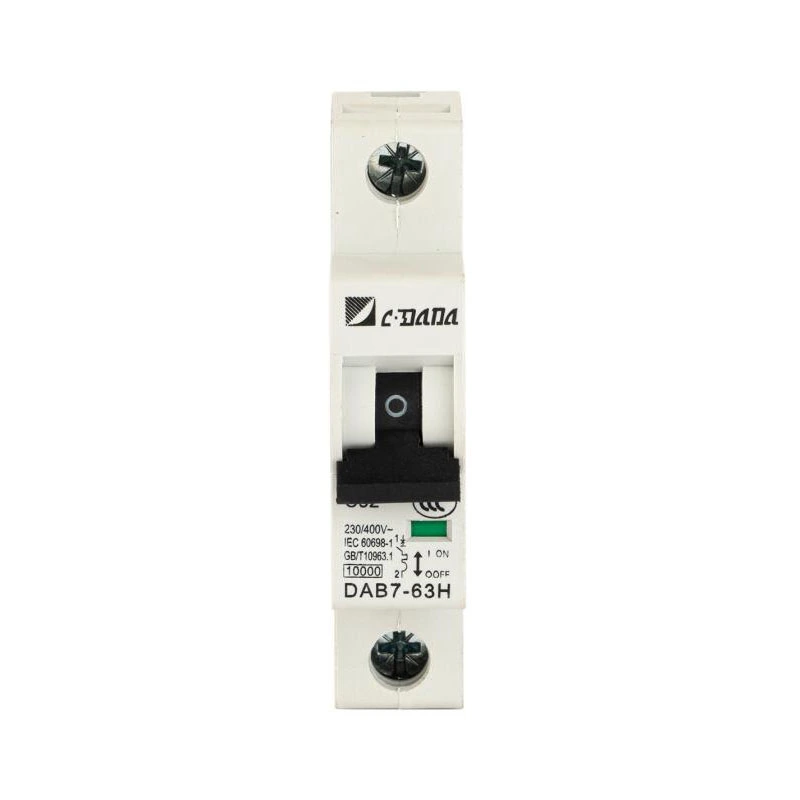

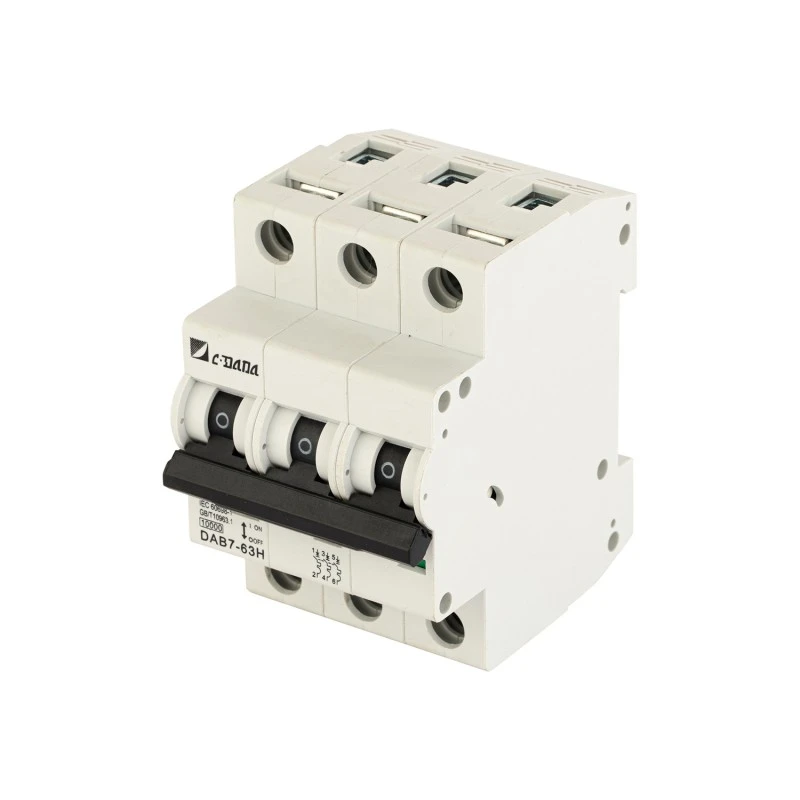

A2: Kyllä! DAB7-63H on saatavana 1P-, 2P- ja 3P-muodossa – täydellinen kolmivaiheisiin valaistus-, LVI- tai konepiireihin.

Q3: Mitä "hopeaa sisältävä metalliseos koskettimissa" tarkoittaa suorituskyvylle?

A3: Se vähentää kosketusresistanssia, minimoi valokaaren syntymisen kytkennän aikana ja pidentää sähköistä käyttöikää – tämä on erityisen tärkeää piireissä, joissa käytetään usein tai induktiivisia kuormia.

Q4: Voinko käyttää haarukkatyyppisiä liittimiä tämän MCB:n kanssa?

A4: Ehdottomasti! Se tukee sekä PIN- että FORK-liittimiä linja- ja kuormapuolella – mahdollistaen joustavan, matalaprofiilisen johdotuksen ja lyhyemmät kaapelit.

Q5: Miksi valita CDADA muiden 10 kA MCB-merkkien sijaan?

A5: CDADA erottuu, koska:

● Todellinen 10 kA luokitus täydellä sertifioinnilla (ei vain vaadittu)

● Edistyksellinen kaarikammio (13 levyä) takaa erinomaisen keskeytyksen

● Kaksiliitinvaihtoehtoa löytyy harvoin tässä luokassa

● –40°C - +50°C toiminta – leveämpi kuin monet kilpailijat

● OEM-valmius: tasainen laatu, englanninkielinen tuki, joukkohinnoittelu
