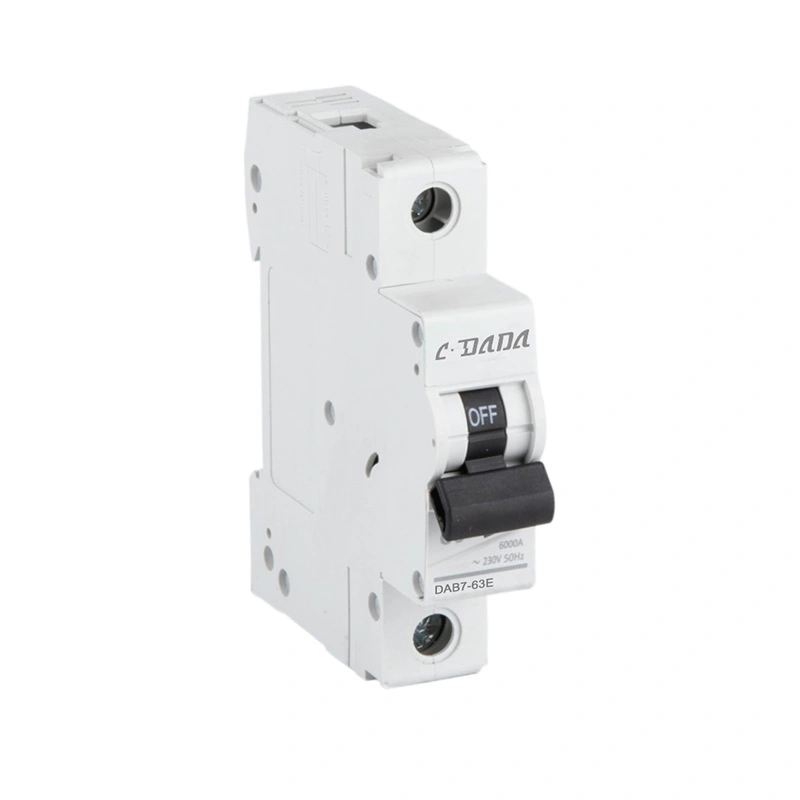

1P 6kA AC miniatyyri katkaisija
Model:CDADA Series AC MCB
Ota rohkeasti yhteyttä CDADA:han ja hanki 1P 6kA AC miniatyyrikatkaisijamme suoraan tehdashintaan, joka tarjoaa luotettavan ylikuormitus- ja oikosulkusuojauksen kompaktilla DIN-kiskosuunnittelulla. Tässä tuotteessa on tarkka lämpömagneettinen laukaisu ja selkeä tilanilmaisin, helppo asentaa ja huoltaa. Se tarjoaa vakaan suorituskyvyn asuin- ja kevyille kaupallisille piireille, mikä takaa turvallisen virransyötön ja pitkän käyttöiän.
CDADA 1P 6kA AC Miniature Circuit Breaker on korkealaatuinen yksinapainen katkaisija, joka on suunniteltu AC-pienjännitejärjestelmiin. Se tarjoaa luotettavan suojan ylikuormituksia ja oikosulkuja vastaan ja suojaa tehokkaasti sähköpiirejä ja kytkettyjä laitteita. Tämä tiukkojen kansainvälisten standardien mukaan valmistettu AC MCB on ihanteellinen jakelijoille, OEM-valmistajille ja sähköurakoitsijoille, jotka etsivät kestäviä ja kustannustehokkaita suojaratkaisuja.
Tuotteen ominaisuudet ja edut
★ Kompakti rakenne: Tilaa säästävä rakenne, joka sopii tavallisiin jakelukeskuksiin
★ Suuri katkaisukapasiteetti: 6 kA oikosulkusuojaus parantaa turvallisuutta
★ Tarkkuuslaukaisu: lämpömagneettinen laukaisuyksikkö varmistaa tarkan ylikuormitus- ja oikosulkusuojauksen
★ Tyhjennä tilailmaisin: Näkyvä ON/OFF-ikkuna piirin tilan nopeaa tarkistusta varten
★ Turvallinen johdotus: Korkealaatuiset liittimet vakaalla liitännällä, mikä vähentää kosketusresistanssia
★ Kestävä rakenne: Paloa hidastava kotelo, joka kestää korkeita lämpötiloja
★ Helppo asennus: Vakio 35 mm DIN-kiskokiinnike nopeaan asennukseen
★ Luotettava laatu: 100 % täydellinen tarkastus ennen lähetystä, tasainen suorituskyky
Sovellukset
★ CDADA 1P 6kA AC miniatyyri katkaisijaa käytetään laajalti:
★ Asuinrakennukset, asunnot ja huvilat
★ Toimistorakennukset, ostoskeskukset ja kaupalliset tilat
★ Kevyen teollisuuden työpajat ja tuotantolaitokset
★ Ostoskeskukset, hotellit ja ravintolat
★ Julkiset tilat ja infrastruktuurihankkeet
★ Valaistuspiirit ja pienteholaitteiden suojaus
Tekniset parametrit
|
Tuote |
Erittely |
|
Malli |
CDADA-sarjan AC MCB |
|
Vakio |
IEC60898 |
|
Tyyppi |
AC MCB (pieni katkaisija) |
|
puolalaiset |
1P, 2P, 3P, 4P |
|
Katkaisukapasiteetti |
6kA |
|
Nimellisvirta |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Laukaisukäyrä |
B, C, D (valinnainen) |
|
Nimellisjännite |
AC 230V, 400V |
|
Eristysjännite |
600V |
|
Impulssijännite |
6kV |
|
Suojatutkinto |
IP20 |
|
Asennus |
35mm DIN-kisko |
|
Käyttölämpötila |
-5℃ ~ +40℃ |
|
Mekaaninen käyttöikä |
≥20 000 operaatiota |
|
Sähköinen käyttöikä |
≥4 000 toimintoa (nimellisvirralla) |
|
Standardien noudattaminen |
IEC60898-1, IEC60898-2 |
Ulkoreunan mitat
★ Leveys: 17,8 mm per napa (normaali yksinapainen koko)
★ Korkeus: Noin 85-92mm (vaihtelee nykyisen nimen mukaan)
★ Syvyys: Noin 68-72mm
★ Johdotuskapasiteetti: 1,5-16mm² taipuisa tai jäykkä kuparikaapeli
★ Vakioyhteensopivuus: Sopii kaikkiin 35 mm DIN-kiskojärjestelmiin (TS35/7.5, TS35/15)
IEC 60898-1
Magneettinen vapautus

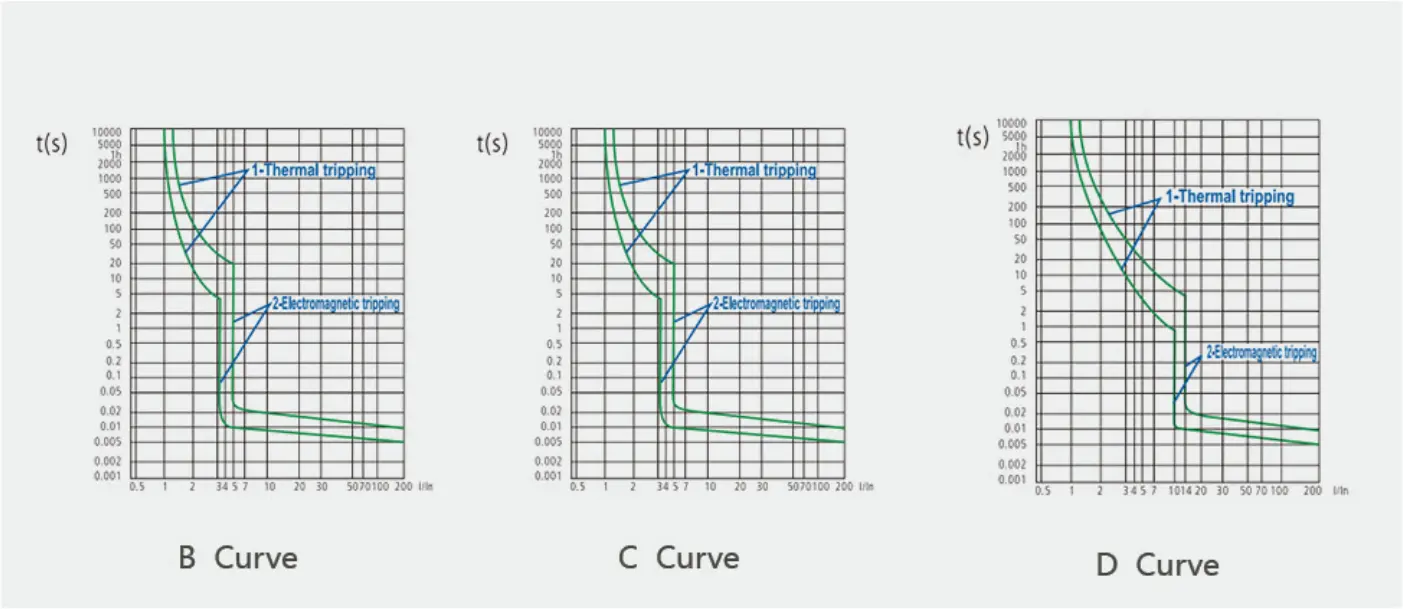

Kun piirissä tapahtuu oikosulku, välitön laukaisu saavutetaan magneetilla, jossa on rautasydäminen. Standardin 1EC60898 mukaan tämä tuote voidaan jakaa kolmeen tyyppiin: B, C ja D.
|
|
Testaa virta |
Laukaisuaika |
Sovellukset |
|
B käyrä |
3ln 5ln |
0,1 |
Tyyppi B koskee vain aktiivisia kuormia: -Sähkölämmitin-Vedenlämmitin-Sähköuuni |
|
C-käyrä |
5In 10ln |
0,1 |
Tyyppi C sopii tavallisiin kuormiin: - Lamppu -Pistorasia - Pienitehoinen moottori |
|
D käyrä |
10ln 20 tuumaa |
0,1 |
Ohjaa ja suojaa piirejä hetkellisellä ylijännitevirralla (isot moottorit) |
Lämpövapautus
●Kun piirissä esiintyy ylikuormitusta, katkaisijan bimetalliliuska taipuu lämmön vaikutuksesta, jolloin koskettimet katkeavat ja seurauksena on lämpölaukaisu.
●IEC-standardi määrittelee laukaisuaika-alueen eri ylikuormitusvirroille;
● Testiympäristön vertailulämpötila on 30 °C.
|
Testaa virta |
Laukaisuaika |
|
1.13ln |
t z 1h(in ≦ 63A) |
|
1,45 ln |
t<1h(in ≦ 63A) |
|
2,55 ln |
1s<1t<60s(In≤32A)1s |

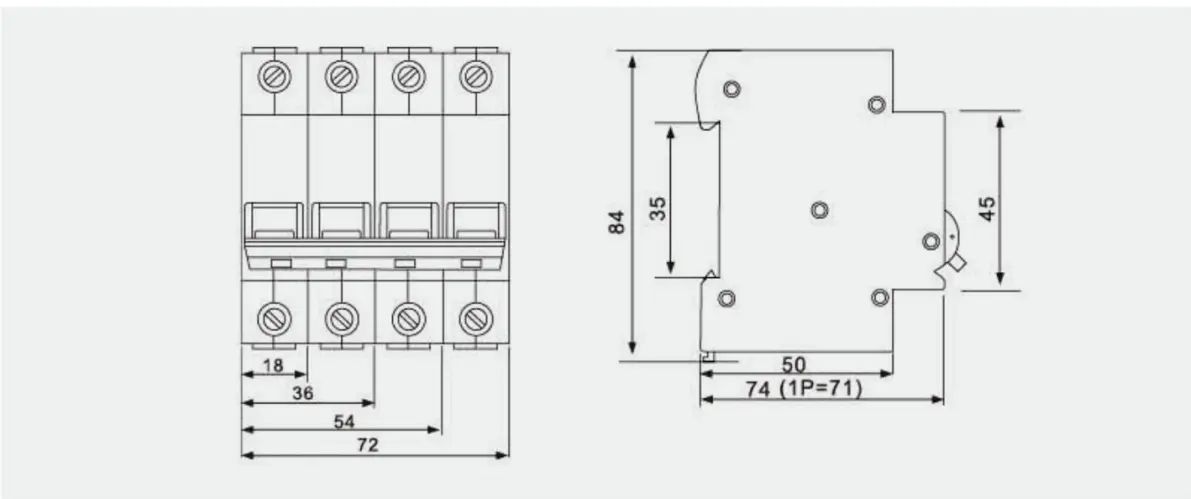

●Tuote- ja asennusmitat (MM)
Tuote on asennettu ohjauskiskoon, jonka liitäntäkapasiteetti on enintään 25 mm2.
Laadunvalvonta
★ ISO9001-sertifioitu valmistus: tiukka laatujärjestelmä koko tuotannossa
★ Kattava testaus: 100 % tarkastus, mukaan lukien laukaisuominaisuudet, lämpötilan nousu ja jännitetestit
★ Oma tuotanto: 90 % avainkomponenteista valmistetaan sisäisesti laadun johdonmukaisuuden takaamiseksi
★ Ympäristötestaus: Korkean/matalan lämpötilan käyttö, kosteudenkestävyyden tarkastus
★ Luotettavuustakuu: Pitkäaikainen kestävyystestaus pidentää käyttöikää
Pakkaus & Toimitus
★ Vakiovientipakkaus: Suojatut aaltopahvilaatikot
★ Selkeä merkintä: mallinumero, nykyinen luokitus, napojen lukumäärä, määrä ja sertifiointitiedot
★ Suojapakkaus: 12 yksikön ryhmälaatikko kuljetusvaurioiden estämiseksi
★ Toimitusvaihtoehdot: Sopii meri-, lento- ja maakuljetuksiin; saatavana irtotavaralähetykseen
★ Mukautettu pakkaus: OEM-pakkausvaihtoehdot saatavilla brändikumppaneille
Asiakkaiden menestystapaukset
★ CDADA 1P 6kA AC Miniature Circuit Breaker on luonut pitkäaikaisen yhteistyön asiakkaiden kanssa maailmanlaajuisesti:
★ Asuntoprojektit: Toimitetaan asuntorakentajille Kaakkois-Aasiassa, Lähi-idässä ja Etelä-Amerikassa
★ Kaupalliset asennukset: Yhteistyötä sähköurakoitsijoiden kanssa Euroopassa, Afrikassa ja Aasiassa liikerakennusprojekteissa
★ OEM-kumppanuudet: Yhteistyötä maailmanlaajuisten sähkömerkkien kanssa yksityisten merkintöjen ja räätälöityjen ratkaisujen luomiseksi
★ Teolliset sovellukset: Toimitetaan tuotantolaitoksille koneiden ja laitteiden suojaamiseksi
★ Jakelijaverkostot: Työskentelemme alueellisten jakelijoiden kanssa yli 30 maassa paikallisten markkinoiden kohtaamiseksi
