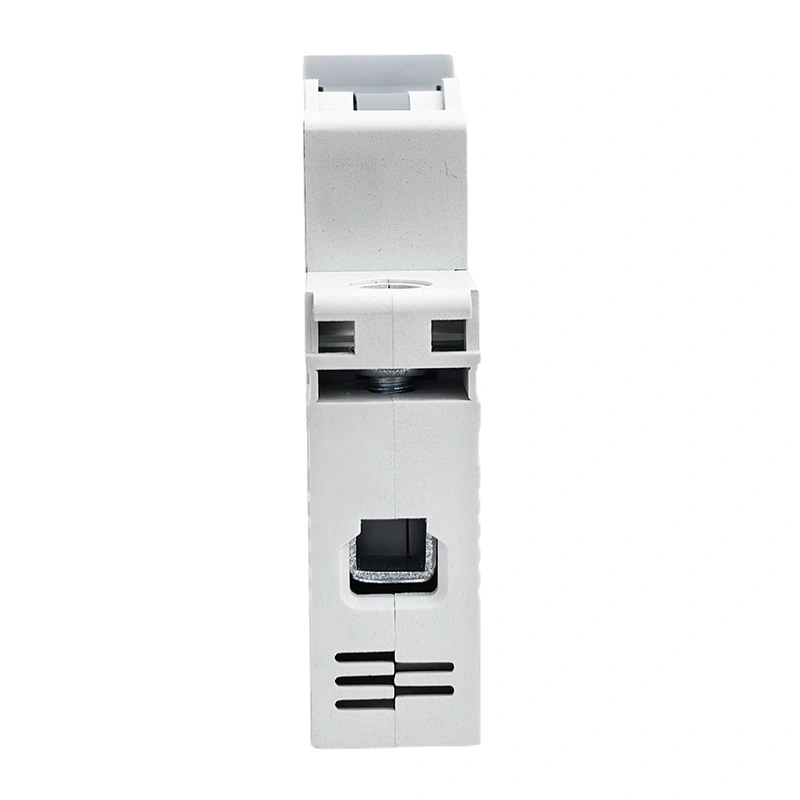

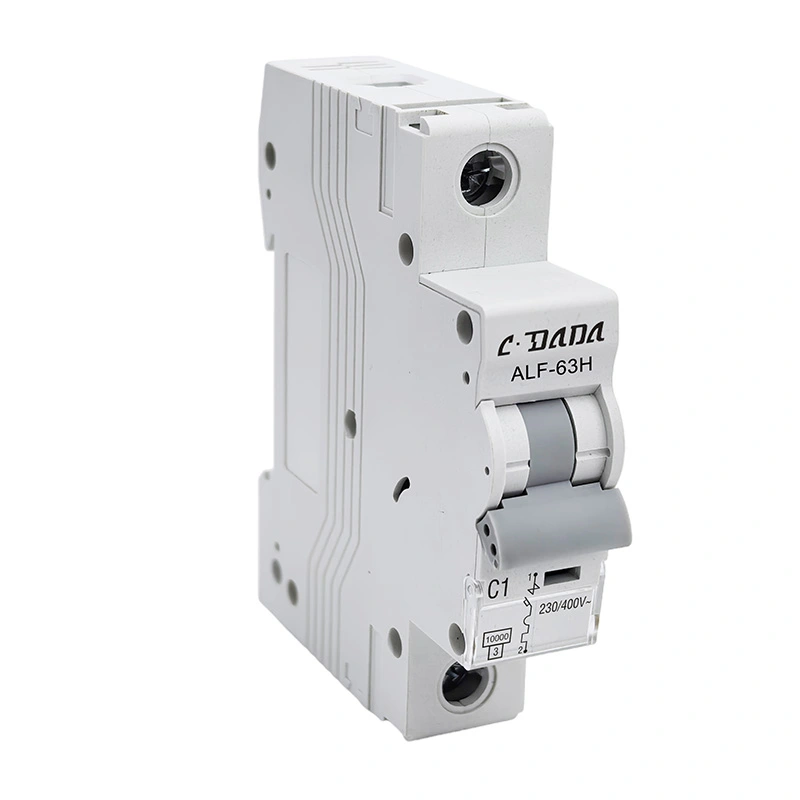

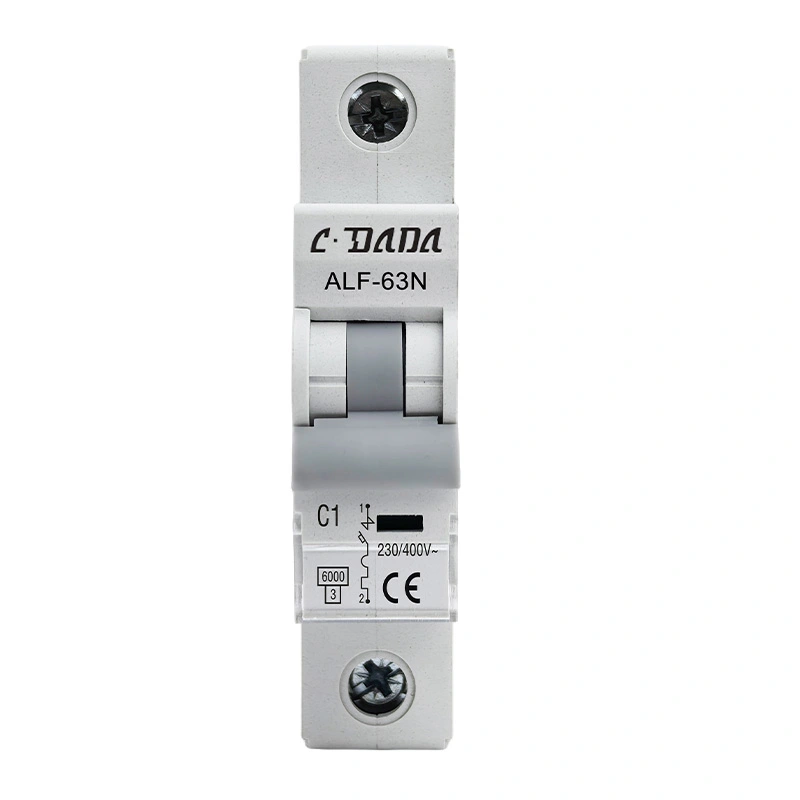

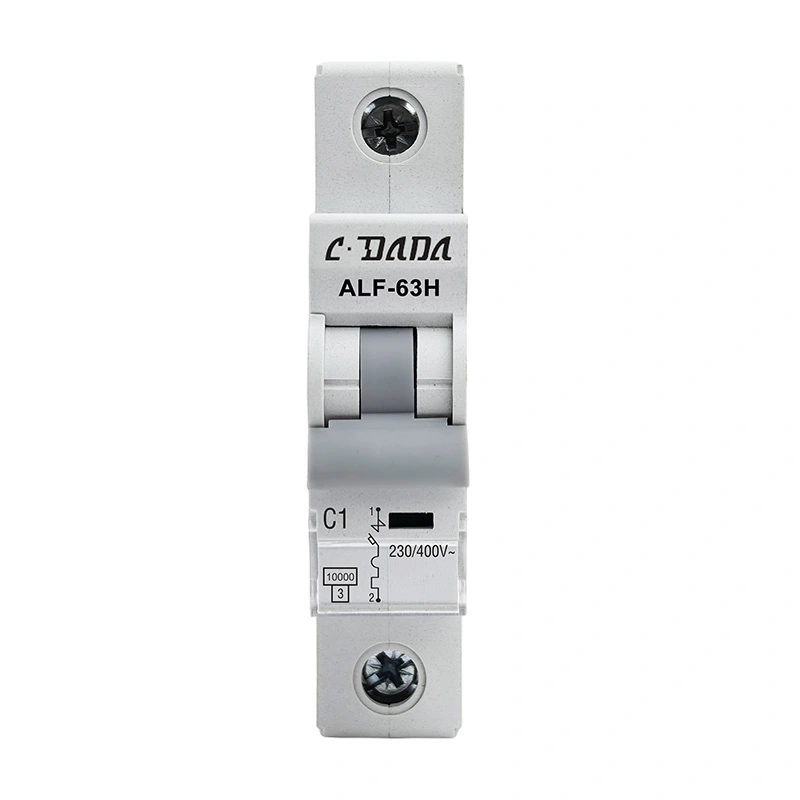

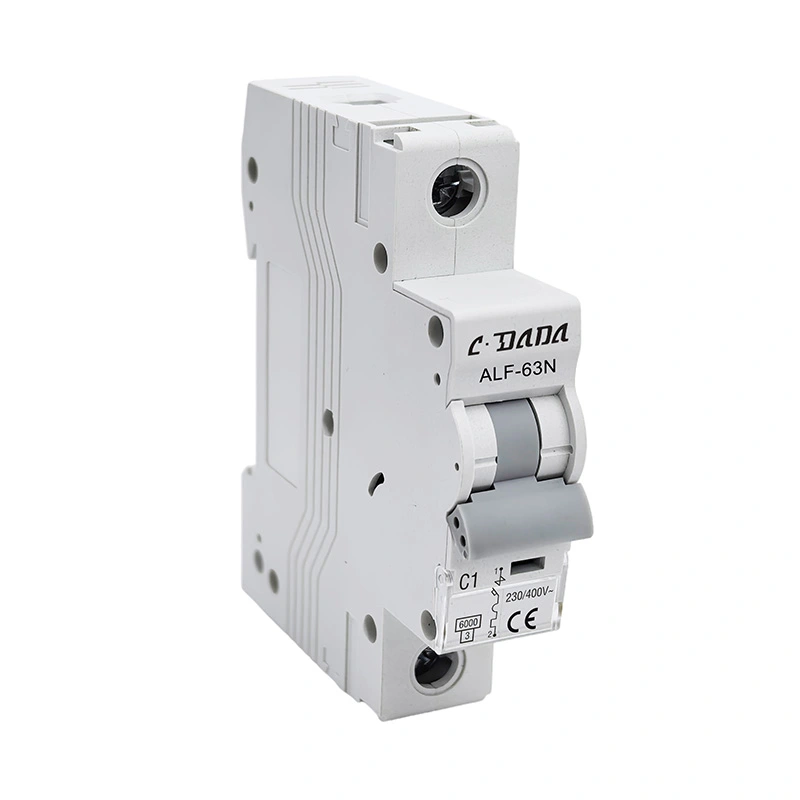

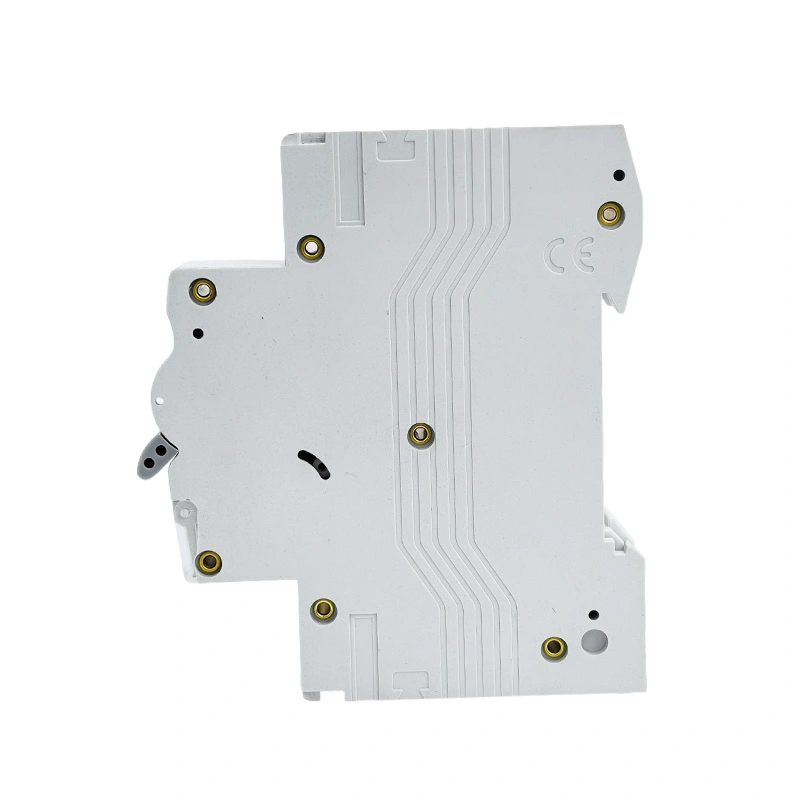

6KA 10kA miniatyyri katkaisija

ALF-63N/H-sarjan korkeakatkoinen 6KA 10 kA miniatyyrikatkaisin (MCB), täyttää IEC60898-standardin, MCB:llä on luotettava suorituskyky, tarkka suojatoiminto, lyhyt vapautusaika ja suuri katkaisukapasiteetti sekä pieni tilavuus. Sitä käytetään laajalti kontaktorien, kytkinlaitteiden ja sähkölaitteiden ylikuormituksessa.

Ota yhteyttä CDADA:han ja valitse meidät valmistajaksi, voimme tarjota OEM/ODM-palveluita.

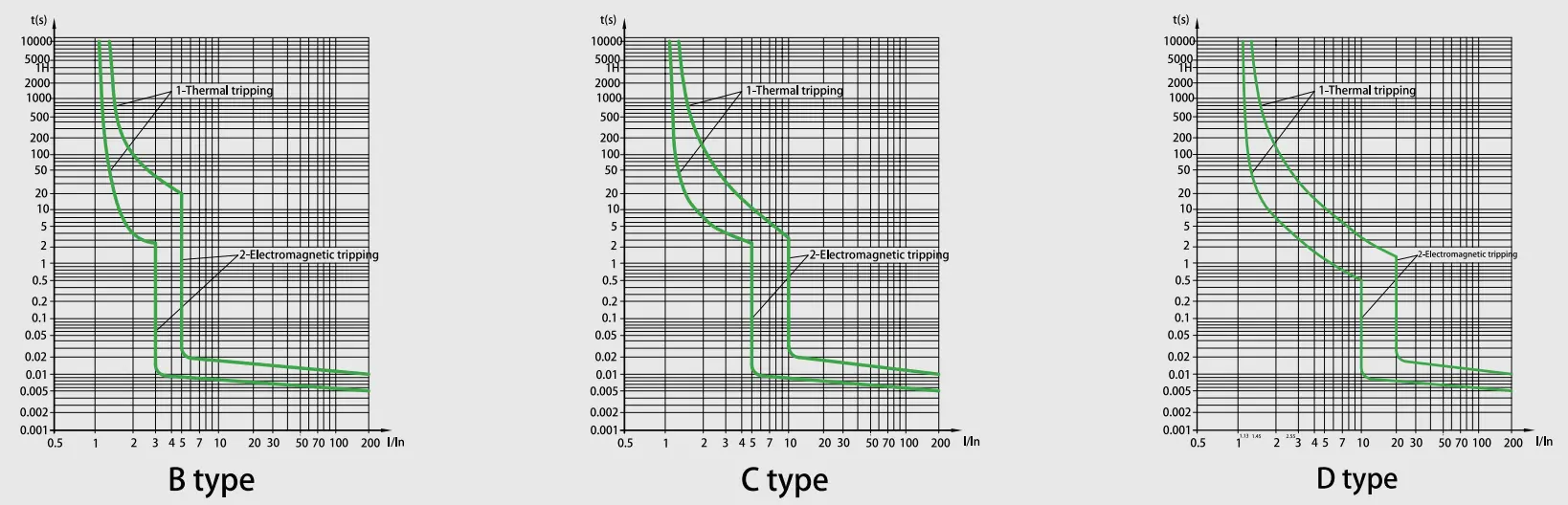

Ominainen käyrä

Tekniset tiedot

ALF-63N/H-sarjan 6KA 10 kA minikatkaisin
Vakio	EN/IEC60898-1
Katkaisukyky (kA)	6,10
Suojaus	Ylikuormitusta ja oikosulkua vastaan
Nimellisvirta(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nimellisjännite (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nimellisimpulssinkestojännite Uimp (kV)	4
Nimelliseristysjännite Ui(V)	500
Energiaa rajoittava kotelo	3
Ympäristön lämpötila (℃)	-25~+40,Max.95%kosteus
Lämpökäyttöraja	1,13xln Ei kompastumista tunnin sisällä
	1,45xIn Laukaisu tunnin sisällä
Magneettinen toiminta	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Napojen lukumäärä	1P,1P+N,2P,3P,3P+N ja 4P
Matkan tyyppi	Lämpö/magneettinen vapautus
Terminaalin kapasiteetti	16 mm² joustava tai 25 mm² jäykkä 25 A:iin asti
	25mm² joustava tai 35mm² jäykkä 32A - 63A luokitukset
Suojausaste	IP20
Asennus	Asennus 35 mm DIN-kiskoon
Leveys	17,8 mm per napa

Katkaisijan vapautusominaisuus

EI.	Nimellinen vapautusvirta (A)	Alkutila	Testaa virta	Määrätty aika	Saatava tulos	Huomautuksia
1	1-63	kylmä tila	1,13 tuumaa	t≤1h	Ei-matka
2	1-63	edellisellä testillä	1,45 ln	t<1h	matka	Virran asettaminen määritettyyn arvoon tasaisesti 5 sekunnissa
3	In≤32	kylmä tila	2,55 tuumaa	1s	matka
	In>32
4	1-63	kylmä tila	3In	t≤0,1s	Ei-matka	B tyyppiä
			5In	t < 0,1 s	matka	B tyyppiä
			5In 10ln	t≤0,1s	Ei-matka	C tyyppiä
			10 tuumaa	t < 0,1 s	matka	C tyyppiä
			20ln	t≤0,1s	Ei-matka	D tyyppi
				t < 0,1 s	matka	D tyyppi

Kestävyys (operaatiot)

Luokka	Käyttösyklit	Toimintataajuus	Nimellisvirta
Sähköinen kestävyys	4000	240/h	1-32
		120/h	40-63
Mekaaninen kestävyys	10000	240/h	1-63

Ominaisuudet

★ Erittäin korkea oikosulkukapasiteetti

Edistyksellinen valokaaren ohjaustekniikka saavuttaa korkeamman keskeytyskapasiteetin alan standardeihin verrattuna ja takaa luotettavan suojan teollisuustason sähköjärjestelmille äärimmäisissä vikatilanteissa.

★ Dual-Mode Connection -liitäntä

Integroitu hybridiliitinrakenne tukee sekä jäykkää kokoojakiskoliitäntää että joustavaa kaapelikiinnitystä, mikä mahdollistaa työkaluttoman mukauttamisen erilaisiin asennusskenaarioihin ja lyhentää johdotusaikaa 40 %.

★ Energian varastointimekanismi pitkäikäisyyteen

Jousiavusteinen käyttöjärjestelmä, jossa on 10 000 mekaanisen syklin kestävyys ja kulumisen kompensointitekniikka

★ Edistyksellinen komposiittikotelo

mainetta hidastavilla, lämmönkestävällä ja impulssinkestävällä ominaisuuksilla varustettu integroiduilla kaarensammutuskammioilla suojattuja vikatapahtumia varten.

★ Dynaaminen virtaa rajoittava topologia

Älykäs läpivientienergian vaimennus vähentää vikavirtojen huippuja 65–80 %, mikä mahdollistaa laitemäärittelyn loppupään optimoinnin ja 30 %:n kokonaiskustannusten alenemisen.

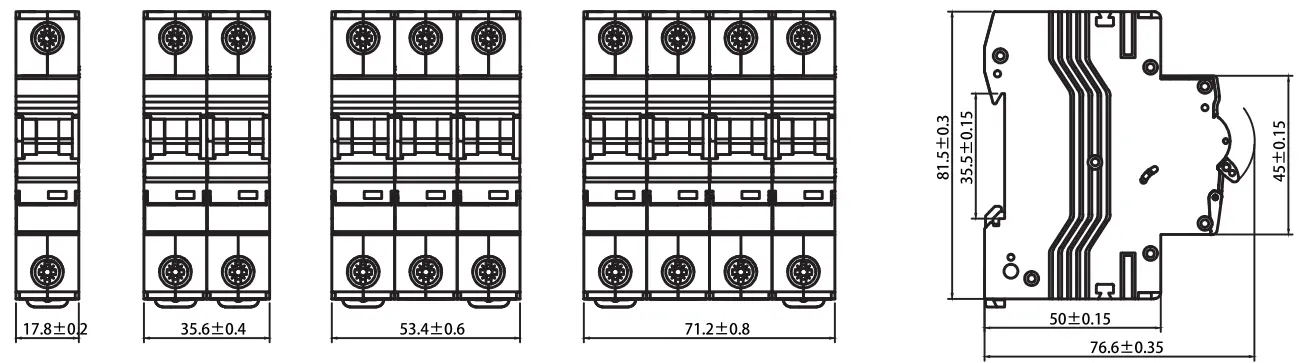

Ulkoreunan mitat

Sovellusskenaariot

★ Asuinrakennus: Kuluttajayksiköt ja jakelukeskukset kodin turvallisuuteen.

★ Teollisuus: Kontaktorien, kytkinlaitteiden ja raskaiden sähkölaitteiden suojaus.

★ Kaupalliset: Toimistorakennukset ja ostoskeskukset, jotka vaativat huippuluokan luotettavuutta.

Laadunvalvonta ja standarditestaus

★ Jokainen CDADA MCB käy läpi tiukat testit sen varmistamiseksi, että ne ovat IEC60898-1:n mukaisia:

★ Lämpölaukaisutesti: Varmistettu 1,13 tuumalla (ei laukaisu) ja 1,45 tuumalla (matka 1 tunnin sisällä).

★ Magneettinen laukaisutesti: Tarkka vapautumistesti B-, C- ja D-ominaisuuksille.

★ Sähkökestävyys: Testattu 4 000 käyttöjaksolle.

★ Mekaaninen kestävyys: Todennettu 10 000 syklille.

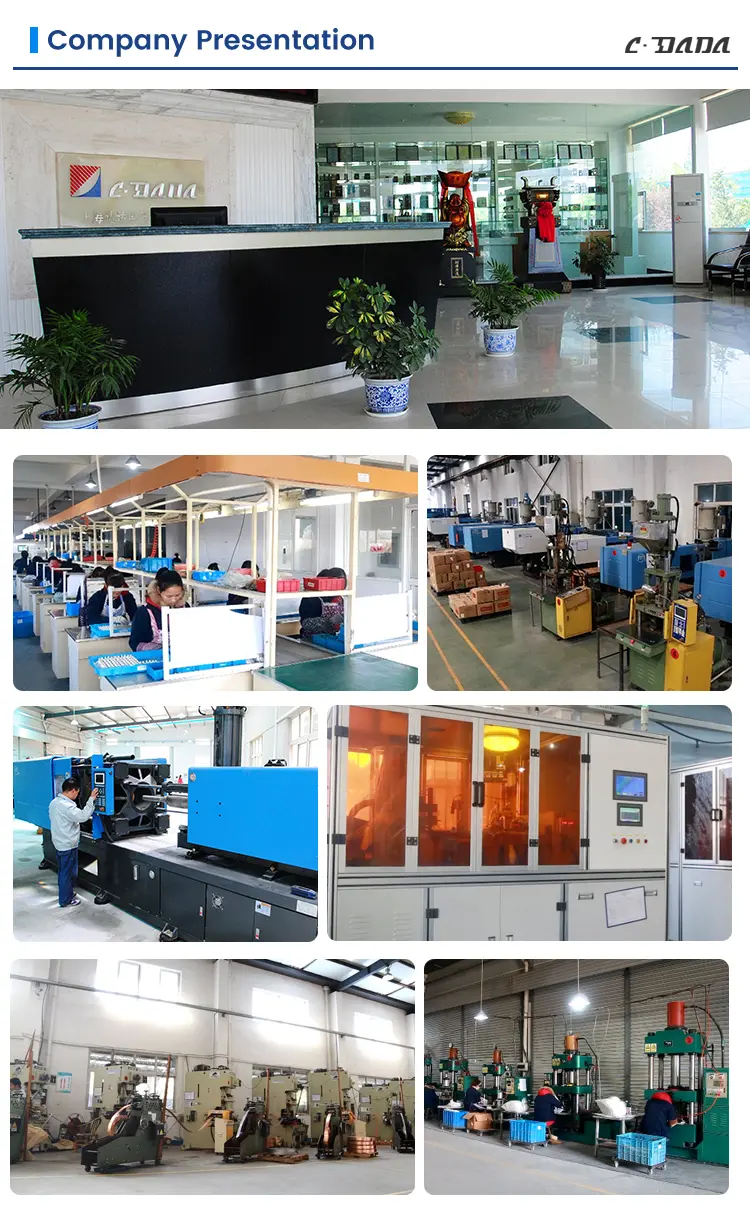

Tehtaan vahvuus ja tuki
