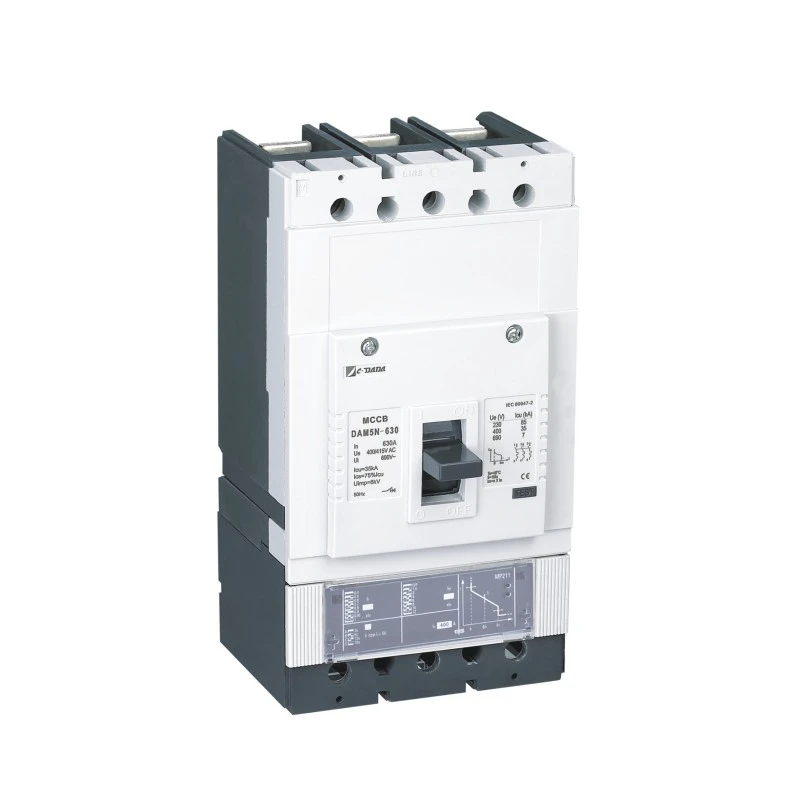

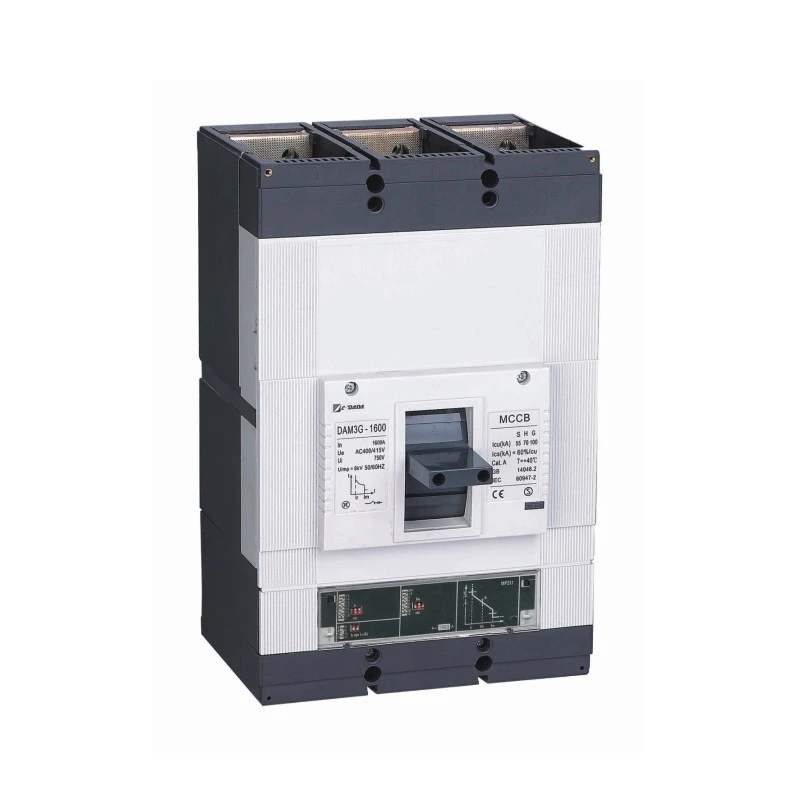

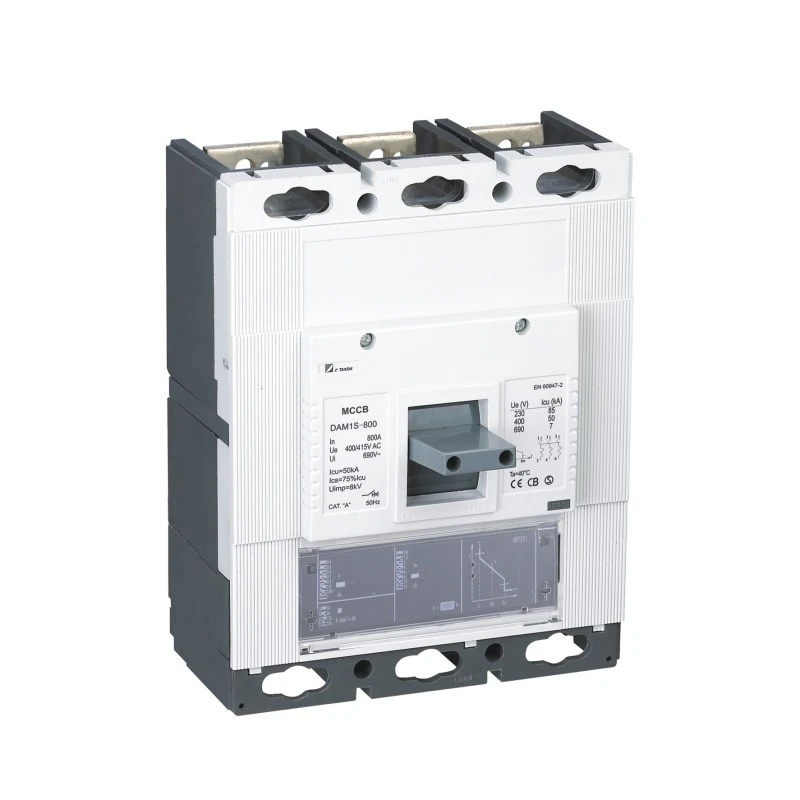

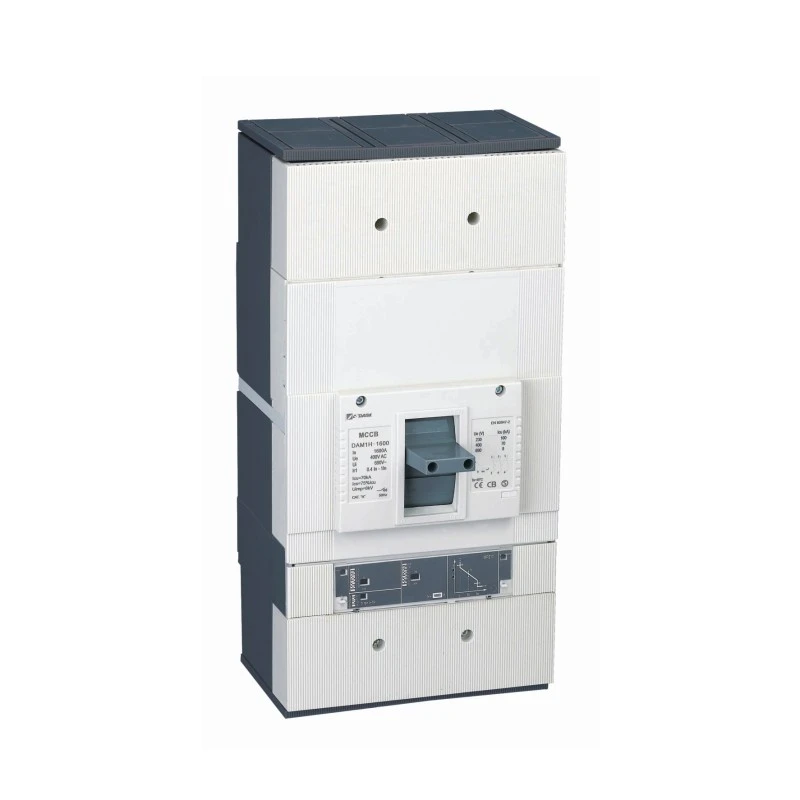

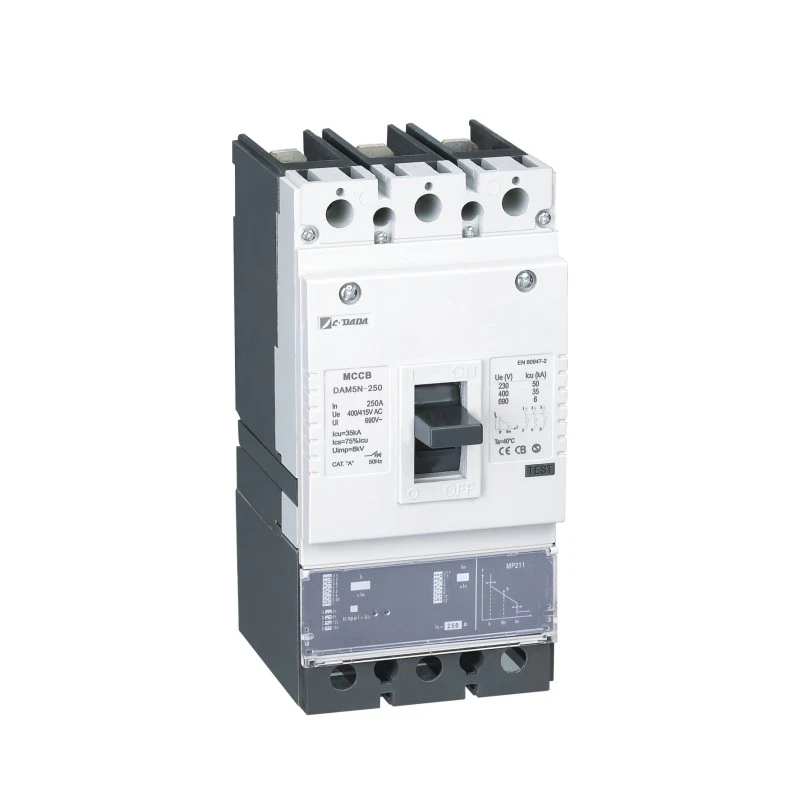

Elektroninen tyyppi valettu kotelon katkaisija

Nykyaikaisiin tehojärjestelmiin, jotka vaativat tarkkuutta, älykkyyttä ja luotettavuutta, Shanghai DADA Electric CO., LTD:n elektroninen muotoinen suojakotelo. asettaa uuden standardin pienjännitesuojauksessa. Toisin kuin perinteiset lämpömagneettiset katkaisijat, tämä älykäs MCCB käyttää mikroprosessoripohjaista elektronista laukaisuyksikköä tuottaakseen erittäin tarkan, ohjelmoitavan ylivirtasuojan, joka on immuuni ympäristön lämpötilan vaihteluille.

Säädettävillä asetuksilla 40 % - 100 % In (lämpö) ja 1,5 × 12 × In (magneettinen) se tarjoaa vertaansa vailla olevaa joustavuutta monimutkaiseen koordinointiin datakeskuksissa, teollisuuslaitoksissa, sairaaloissa ja uusiutuvan energian järjestelmissä. Se on mitoitettu 100 A–1 600 A 400 V/415 V:n jännitteellä, ja siinä yhdistyvät kompakti muotoilu edistyneisiin toimintoihin – ja siinä on vikasietoinen suora laukaisu äärimmäisten vikojen aikana, vaikka elektroniikka epäonnistuisi.

Tärkeimmät tiedot

Malli: CDADA DAM2 / DE-sarja (elektroninen muotoinen suojakotelo)

Tyyppi: Elektroninen valettu kotelon katkaisija

Napat: 3P / 4P

Nimellisjännite (Ue): 400V / 415V AC

Nimellisvirta (In): 100A – 1600A

Trip Unit: Mikroprosessoripohjainen elektroninen vapautus

Lämmönsäätö (Ir): 40% - 100% In

Magneettinen säätö (im): 1,5× – 12× tuumaa

Edut

★ Laaja alue: 100A - 1600A (AC)

★ Kompaktit mitat

★ Säädettävä lämpöasetus (40-100%)In.

★ Säädettävä magneettinen asetus (1,5-12 kertaa) tuumaa.

★ Laukaisupainike.

★ Erilliset pää- ja valokaarikoskettimet

★ Laaja valikoima lisävarusteita.

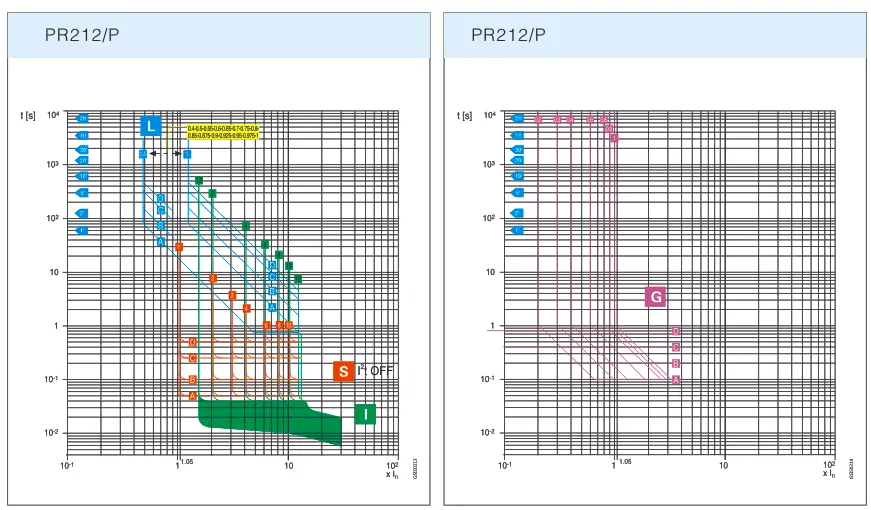

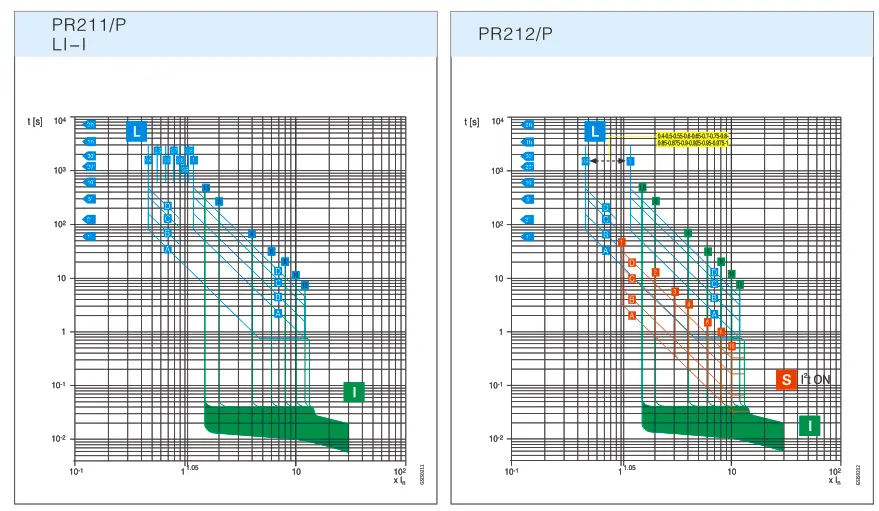

Elektronisen vapautuksen ominaiskäyrä

Sähköiset parametrit

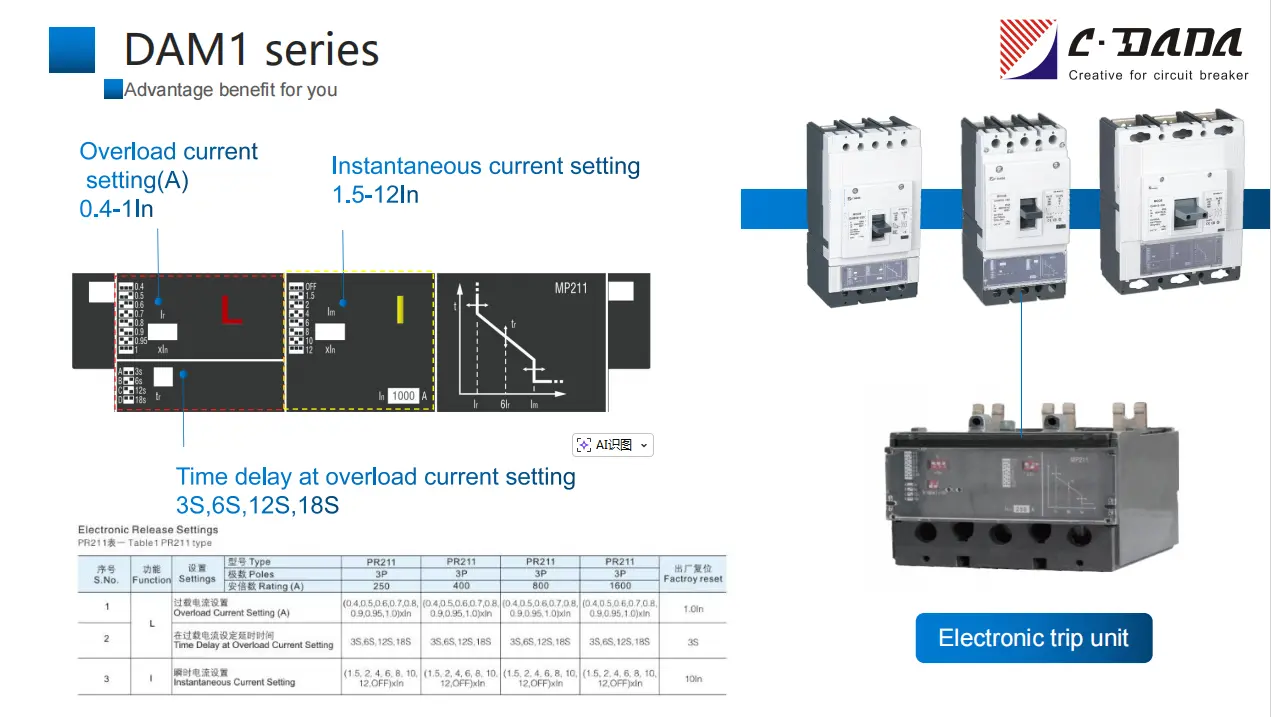

Taulukko 1 PR211-tyyppi

S.No

Toiminto

Asetukset

Tyyppi

PR211

PR211

PR211

PR211

Tehdasasetusten palautus

puolalaiset

3P

3P

3P

3P

Arvosana (A)

250

400

800

1600

1

L

Ylikuormitusvirran asetus (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1,0 tuumaa

2

Aikaviive ylikuormitusvirran asetuksella

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Välitön virran asetus

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 tuumaa

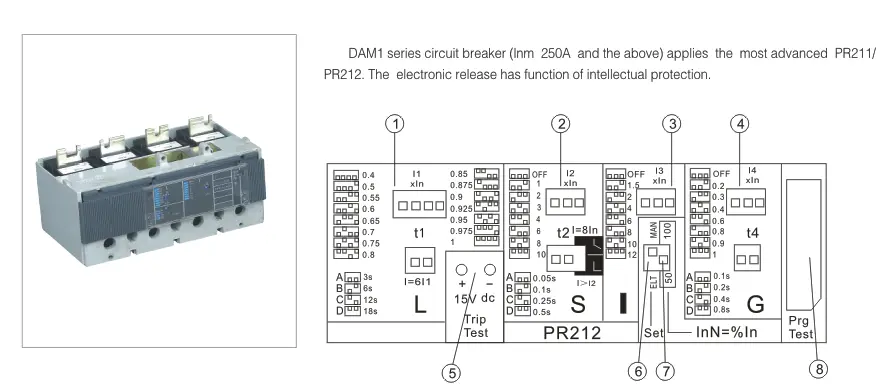

Taulukko 2 PR212-tyyppi

S.No

Toiminto

Asetukset

Tyyppi

PR212

PR212

PR212

PR212

Tehdasasetusten palautus

puolalaiset

3P

3P

3P

3P

Arvosana (A)

250

400/630

800

1600

1

L

Ylikuormitusvirran asetus (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1,0 tuumaa

2

Aikaviive ylikuormitusvirran asetuksella

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Oikosulkuvirran asetus (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

(1, 2, 3, 4, 6, 8, 10,OFF)xIn

6In

4

Aikaviive oikosulkuvirran asetuksessa

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Välitön virran asetus

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

(1,5, 2, 4, 6, 8, 10, 12,OFF)xIn

10 tuumaa

6

G

Maasulkuvirran asetus (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1,0 tuumaa

7

Aikaviive maavika-asetuksessa

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

Sähköisten tai elektronisten parametrien valinta

Toiminto SET (kytkin ELT/MAN)

9

Käytetään nollaviivan dip-kytkimen parametrien asettamiseen

InN=%In,kytkin 50/100

10

Pistorasia liitäntämittauslaitteelle

Paneelin pistorasia

Miksi valita CDADA Electronic MCCB?

★ Todellinen älykkyys, ei vain automaatio
Mikroprosessori analysoi jatkuvasti virran aaltomuotoja mahdollistaen tarkan käänteisajan, määrätyn ajan ja välittömän suojauksen – ilman lämmön tai ikääntymisen aiheuttamaa ajautumista.

★ Vikaturvallinen suunnittelu
Vaikka elektroniikkapiiri epäonnistuu, suora sähkömagneettinen salpa varmistaa, että katkaisija laukeaa vakavien oikosulkujen aikana. Tämä täyttää IEC 60947-2 -turvallisuusredundanssivaatimukset.

★ Ylivoimainen koordinaatio
Erittäin leveät säätöalueet (40–100 % Ir, 1,5–12 × Im) mahdollistavat täydellisen koordinaation ylävirran ja alavirran laitteiden kanssa, mikä minimoi katkosalueet.

★ Tulevaisuuden kestävä infrastruktuuri
Yhteensopiva valinnaisten tiedonsiirtomoduulien (Modbus RTU, Profibus) kanssa integroitaviksi kiinteistönhallintajärjestelmiin (BMS) tai älykkäisiin verkkoihin.

★ Maailmanlaajuinen laatu, kilpailukykyinen hinta
Valmistettu ISO 9001 -standardin mukaisesti Shanghaissa, kansainväliset sertifikaatit tarjoavat Euroopan tason suorituskykyä aasialaisella kustannustehokkuudella.

★ Meillä on 15 insinöörin omistautunut tiimi, joka keskittyy tuotekehitykseen, parantamiseen ja räätälöintiin.

Ihanteelliset sovellukset

Palvelinkeskukset: Estä kaskadihäiriöt tarkalla valikoivalla laukaisulla

Sairaalat: Varmista keskeytymätön virta elämää ylläpitäville järjestelmille

Teollisuusautomaatio: Koordinoi VFD:iden, pehmokäynnistimien ja robotiikan kanssa

Aurinko-/tuulipuistot: Sopeudu vaihteleviin sukupolviin

Älykkäät liikerakennukset: Ota energian seuranta käyttöön ilman lisämittareita

Usein kysytyt kysymykset (FAQ)

K1: Mikä tekee elektronisesta MCCB:stä eron lämpömagneettisesta?

A1: Electronic Type Molded Case Circuit Breakers käyttää mikroprosessoria analysoimaan virtaa ja laukaisemaan laukaisuja erittäin tarkasti. Ympäristön lämpötila ei vaikuta niihin, ne tarjoavat laajemmat säätöalueet ja voivat tallentaa kuormitustietoja – toisin kuin bimetalli-/solenoidipohjaiset lämpömagneettiset tyypit.

Q2: Onko 1600A elektroninen MCCB saatavana 4-napaisena kokoonpanona?

A2: Kyllä – kaikki CDADA elektroniset MCCB:t 250A–1600A ovat saatavilla sekä 3P- että 4P-versioina.

Q3: Mitä tapahtuu, jos elektroninen laukaisuyksikkö epäonnistuu oikosulun aikana?

A3: Katkaisija sisältää mekaanisen varmistuksen: äärimmäisten vikavirtojen (> 12 × In) aikana magneettisalpa laukaisee suoran avautumisen, mikä varmistaa turvallisuuden myös elektroniikan ollessa offline-tilassa.

Q4: Voinko seurata reaaliaikaisia ​​virta-arvoja?

A4: Kyllä – elektroninen laukaisuyksikkö näyttää hetkellisen, maksimi-, minimi- ja keskivirran valittavissa olevissa aikaikkunoissa (esim. 24h), mikä on hyödyllistä energianhallinnassa.

Q5: Miksi valita CDADA muiden älykkäiden MCCB-merkkien sijaan?

A5: CDADA tarjoaa:

● Todellinen kahden alueen säätö (monet kilpailijat rajoittavat Im arvoon ≤10×)

● Vikaturvallinen mekaaninen varmuuskopiointi (kaikissa "elektronisissa" MCCB:issä ei ole tätä)

● Kompakti koko — sopii vanhoihin paneeleihin ilman muutoksia

● Vahva maailmanlaajuinen sertifiointiportfolio (ASTA, KEMA, CE)

● OEM-ystävällinen hinnoittelu ja tekninen tuki englanniksi
