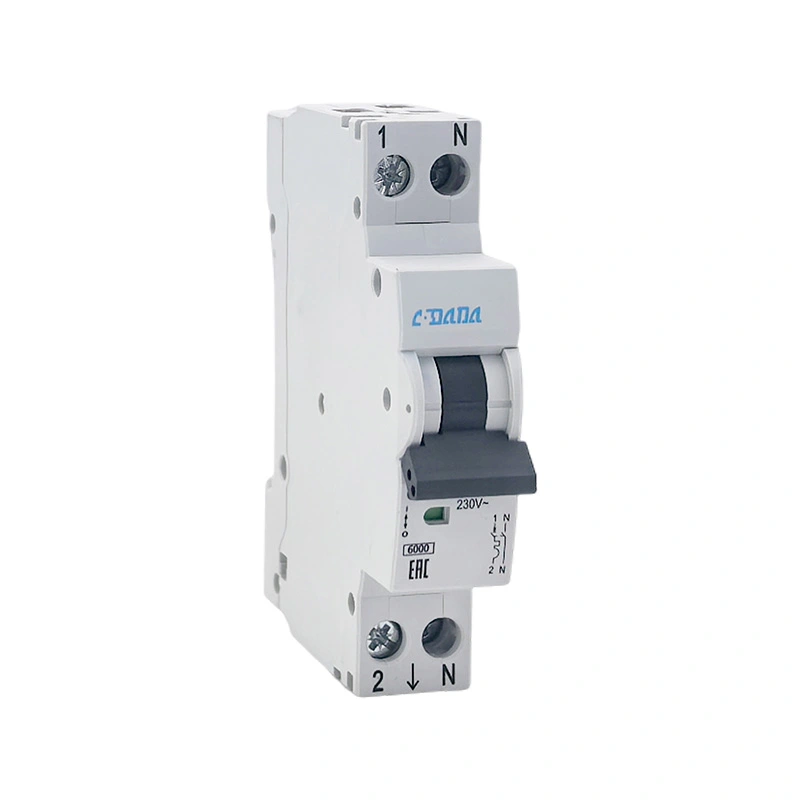

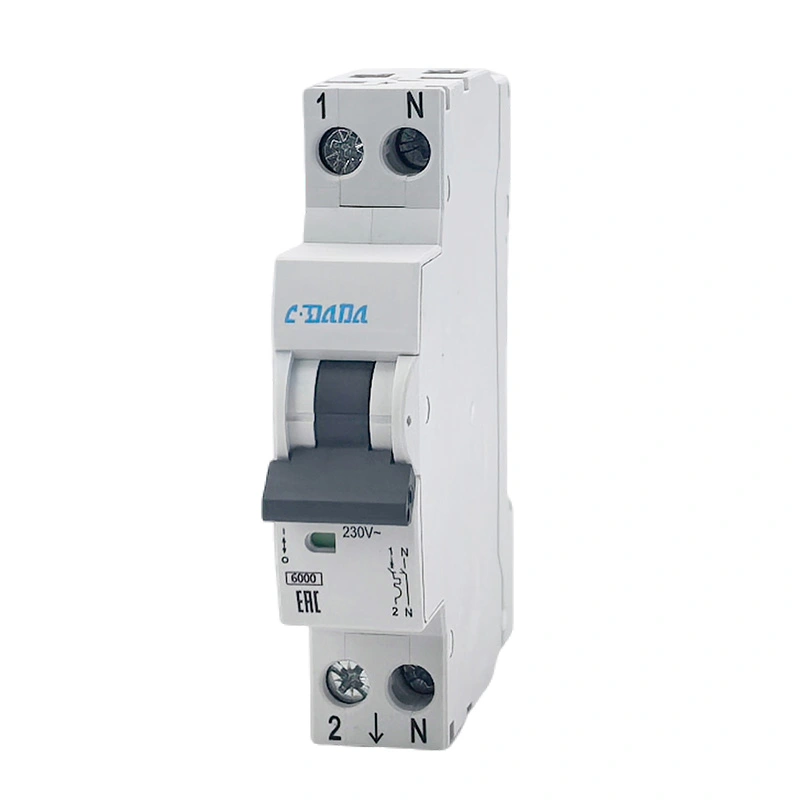

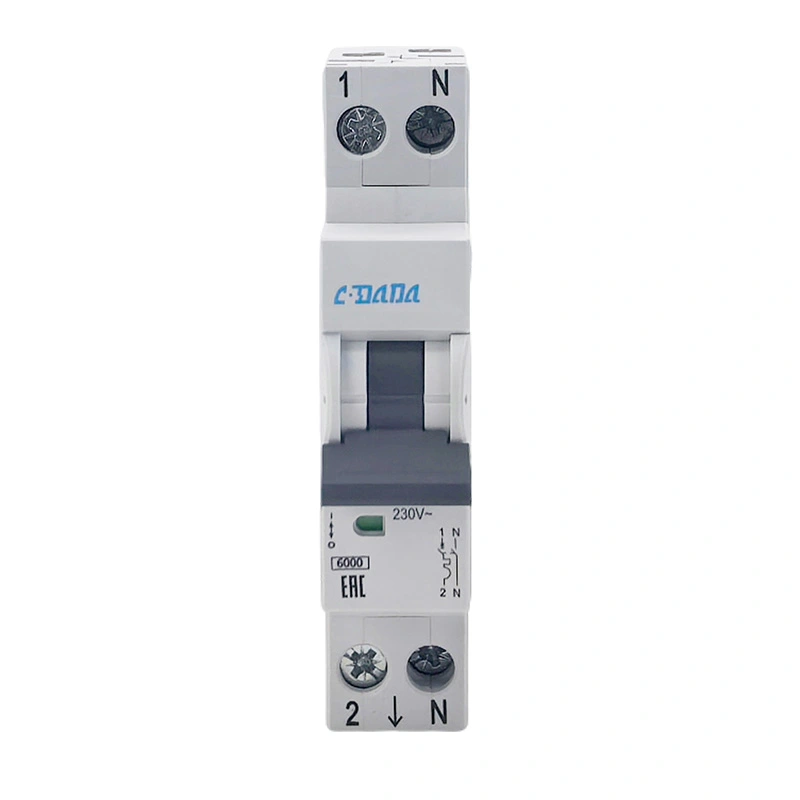

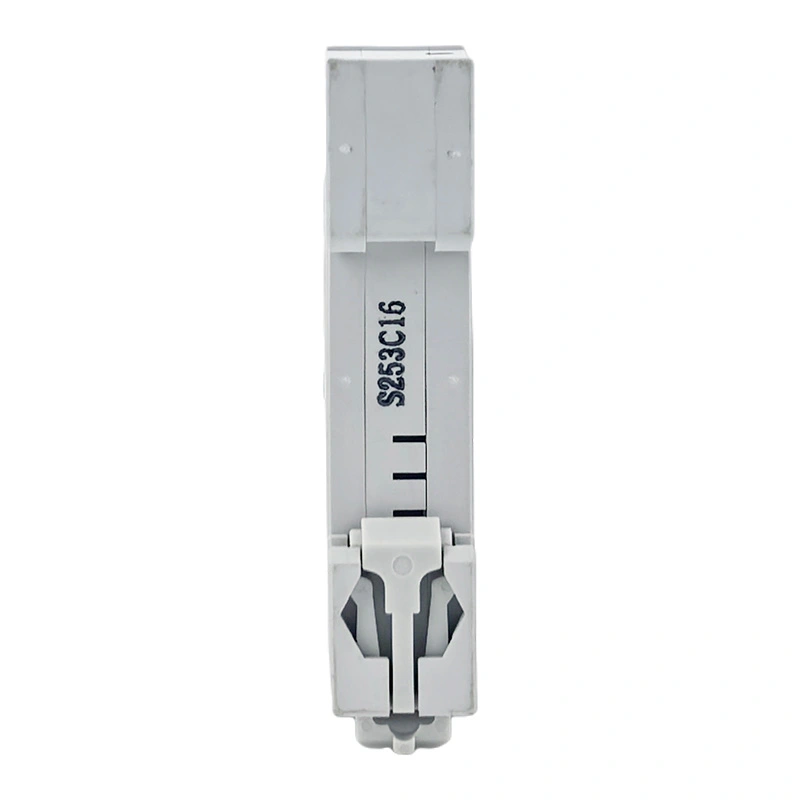

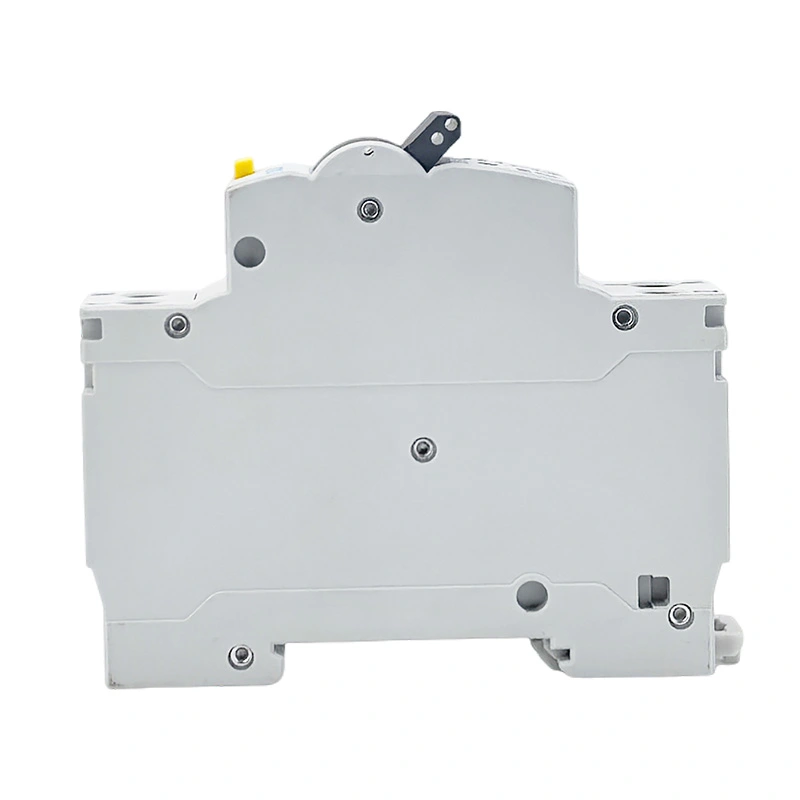

Pienoisvirtakatkaisija DPN 6KA
Model:DAB7N
CDADA Miniature Circuit Breaker DPN 6KA on täydellinen massahankintaan, korkealaatuinen 1P+N minikatkaisija, joka on IEC60898-1:n mukainen turvalliseen kotitalouksien ja kaupallisten piirien suojaamiseen. Se käyttää kahta katkeamiskohtaa ja vakaata lämpömagneettista laukaisua, helppo asentaa DIN-kiskoon ja helppo huoltaa. Siinä yhdistyvät luotettava rakenne ja pitkä käyttöikä, mikä takaa turvallisen virransyötön erilaisille pienjännitejärjestelmille.
CDADA DAB7N Miniature Circuit Breaker DPN 6KA on ammattimainen 1P+N-kaksoiskatkaisija, jonka on itsenäisesti kehittänyt Shanghai DADA Electric, luotettava valmistaja, jolla on yli 40 vuoden kokemus. 6 kA:n korkea katkaisukapasiteetti, synkroninen toiminta ja N-napainen "tee ensin, katkaise myöhemmin" -rakenne parantavat tehokkaasti valokaaren sammutuskykyä ja suojaavat piirejä ja laitteita turvallisesti. Laajalti käytetty jakelulaatikoissa, kodin sisustuksessa, kaupallisissa virtalähteissä ja valaistuspiireissä, se on ensimmäinen valinta maailmanlaajuisille ostajille, jakelijoille ja OEM-asiakkaille.

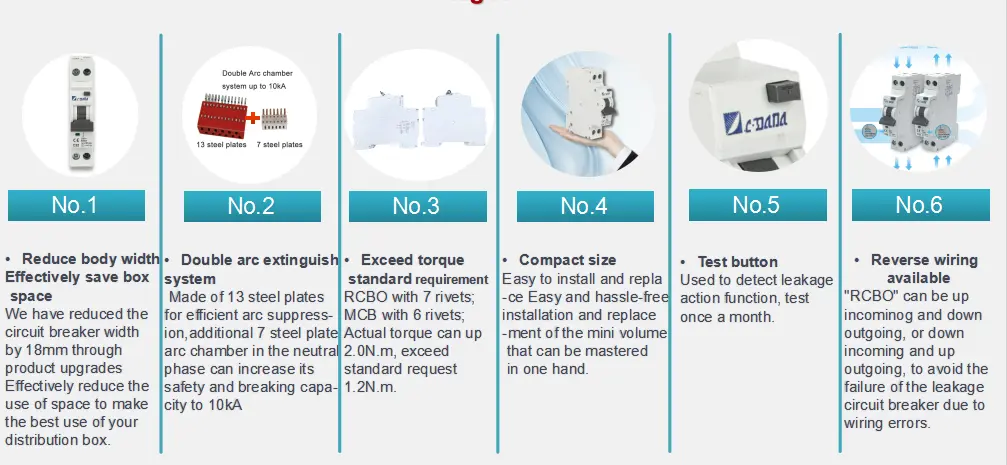

Mitkä ovat MCB DPN 6KA:n edut?
★ 1P+N DPN-rakenne, kaksi katkaisukohtaa, turvallisempi ja luotettavampi
★ N-napa tekee ensin ja katkeaa myöhemmin, parantaa valokaaren katkaisukykyä
★ 6kA todellinen katkaisukyky, vahva oikosulkusuoja
★ Kompakti 17,8 mm leveä, säästää kaappitilaa
★ B/C laukaisukäyrät saatavilla eri kuormille
★ IP20 suojausluokka, turvallinen koskettaa
★ Laaja kytkentäalue: 1–25 mm² joustava kaapeli
★ DIN-kiskoasennus, nopea ja vakaa asennus
★ Korkean ja matalan lämpötilan kesto: -25 ℃ ~ +50 ℃
★ Pitkä mekaaninen käyttöikä jopa 20 000 kertaa
Sovellukset
CDADA Miniature Circuit Breaker DPN 6KA on laajalti käytössä:
★ Asuinrakennukset, asunnot, huvilat, kodin sisustaminen
★ Toimistot, kaupat, hotellit, koulut, sairaalat
★ Valaistuspiirit, pistorasiat, pienet sähkölaitteet
★ Kodinkoneet: vedenlämmittimet, ilmastointilaitteet, sähkölämmittimet
★ Vanhan piirin saneeraus ja jakelukotelon uusiminen
★ Kaupalliset ja siviilikäyttöiset pienjänniteverkon jakelujärjestelmät
Teknisten parametrien taulukko
| Tuote | Erittely |
| Malli | DAB7N-40 |
| Tuotteen nimi | MCB DPN 6KA |
| Vakio | IEC60898-1 |
| puolalaiset | 1P+N (2P) |
| Katkaisukapasiteetti | 6kA |
| Nimellisvirta | 6A,16A,20A,25A,32A,40A |
| Nimellisjännite | AC 220/230/240V |
| Taajuus | 50/60 Hz |
| Laukaisukäyrä | B/C |
| Eristysjännite | 500V |
| Impulssijännite | 4kV |
| Suojatutkinto | IP20 |
| Mekaaninen käyttöikä | 20 000 kertaa |
| Sähköinen käyttöikä | 6000 kertaa |
| Terminaalin vääntömomentti | 1,5 Nm |
| Johdotuskapasiteetti | 1-25mm² |
| Käyttölämpötila | -25 ℃ ~ +50 ℃ |
| Mitat | 82,5 × 73,2 × 17,8 mm |
Ulkoreunan mitat
★ Pituus: 82,5 mm
★ Korkeus: 73,2 mm
★ Leveys: 17,8 mm (vakio 1-moduulin leveys)
★ Asennus: 35 mm DIN-kisko
★ Johdotus: sopii 1–25 mm² joustavalle/jäykkään kaapelille
★ Virtakiskon paksuus: 0,8–2 mm
Vakiotestauskohteet
★ 1,13 Ei-laukaisutestissä (≥1 tunti)
★ 1,45 In laukaisutesti (< 1 tunti)
★ 2,55Ylikuormitustesti
★ Magneettinen hetkellinen laukaisutesti (3In/5In B/C-käyrällä)
★ Dielektrinen kestojännitetesti
★ Lämpötilan nousutesti
★ Oikosulkukatkaisukykytesti (6kA)
★ Mekaaninen ja sähköinen kestotesti
★ Korkean ja matalan lämpötilan toimintatesti

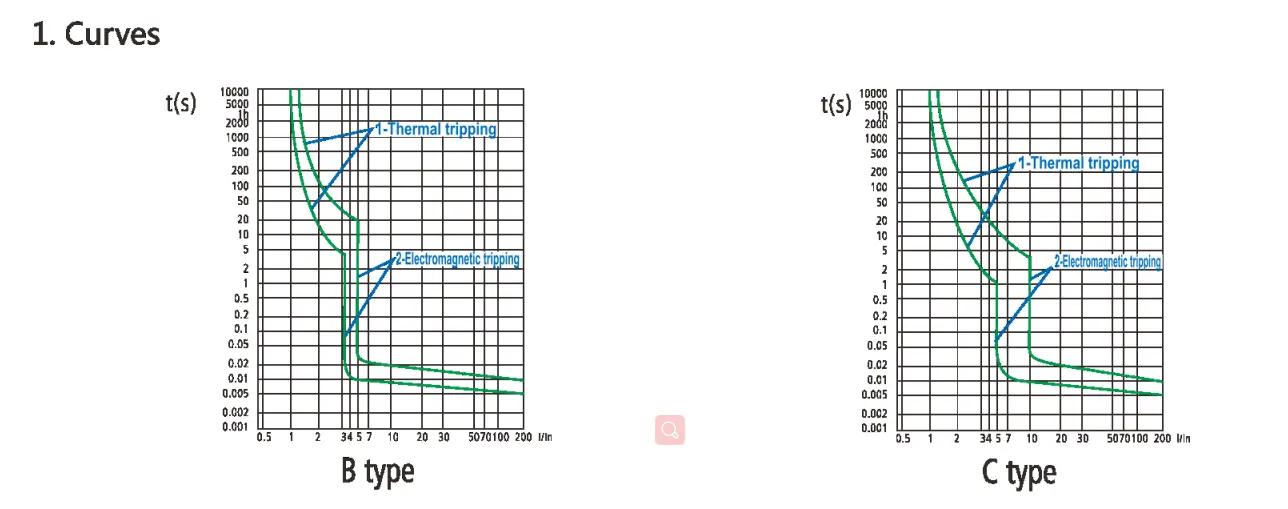

Laukaisu ominaiskäyrät
IEC 60898-1
Magneettinen vapautus
Kun piirissä tapahtuu oikosulku, välitön laukaisu saavutetaan magneetilla, jossa on rautasydäminen. IEC60898-standardin mukaan tämä tuote voidaan jakaa kolmeen tyyppiin: B, C ja D.
|
|
Testaa virta | Laukaisuaika | Sovellukset |
| B käyrä | 3ln 5ln |
0.1 |
Tyyppi B soveltuu vain aktiivisille kuormille: - sähkölämmitin - vedenlämmitin - sähköuuni |
| C-käyrä | 5In 10ln |
0.1 |
Tyyppi C soveltuu tavallisille kuormille: -lamppu -Virtapistorasia -Pienitehoinen moottori |
Lämpövapautus
●Kun piirissä esiintyy ylikuormitusta, katkaisijan bimetalliliuska taipuu lämmön vaikutuksesta, jolloin koskettimet katkeavat ja seurauksena on lämpölaukaisu.
●IEC-standardi määrittelee laukaisuaika-alueen eri ylikuormitusvirroille;
● Testiympäristön vertailulämpötila on 30 °C.
| Testaa virta | Laukaisuaika |
| 1.13ln | t z 1h(in ≦ 63A) |
| 1,45 ln | t<1h(in ≦ 63A) |
| 2,55 ln | 1 s < 1 h < 60 s (In ≤ 32 A) 1 s |

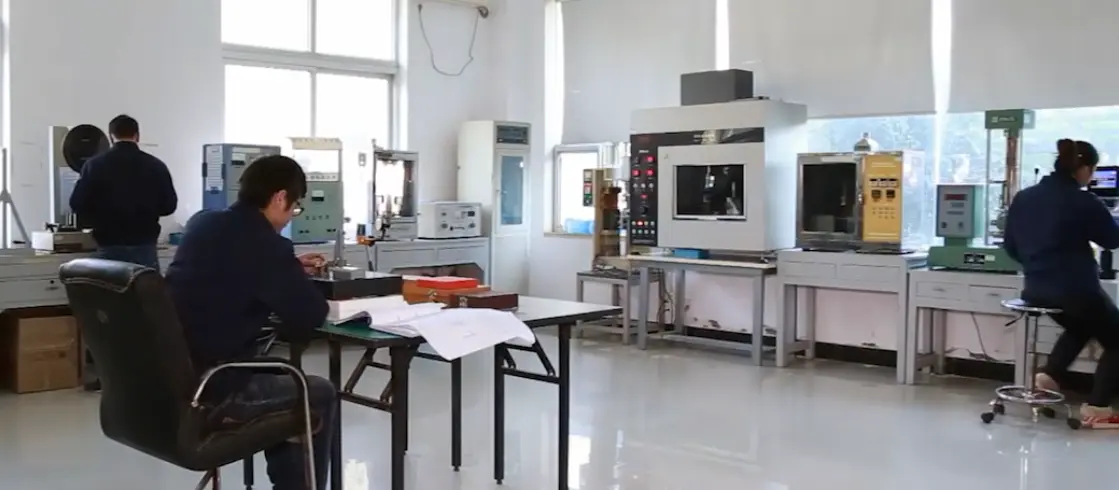

Laadunvalvontaprosessi
1. Raaka-aineen saapuvan tarkastuksen ja sertifioinnin tarkastus
2. Automaattinen ruiskuvalu ja tarkkuusmetallileimaus
3. Puolivalmiiden tuotteiden kokoonpano ja kalibrointi
4. 100 % täydet laukaisuominaisuudet
5. Kestää jännitteen ja eristyksen suorituskykytestin
6. Korkean ja matalan lämpötilan ikääntymistesti
7. Ulkonäkö, mitat ja logon tarkastus
8. Lopullinen pakkaus ja lähetyksen tarkastus
Pakkaus & Toimitus
★ Tavallinen vientipakkaus iskunkestävällä vuorauksella
★ Ryhmälaatikko pakattuna naarmuuntumisen välttämiseksi
★ Selkeä etiketti: malli, virta, navat, määrä, sertifiointi
★ Soveltuu meri-, lento- ja maakuljetuksiin
★ Tue OEM-pakkauksia, mukautettua logoa ja etikettiä
Asiakkaiden menestystapaukset
CDADA MCB DPN 6KA on viety yli 50 maahan ja alueelle:
★ Pitkäaikainen irtotavaratoimitus eurooppalaisille ja aasialaisille jakelijoille
★ Kotitalouspiirien saneerausprojektit Lähi-idässä ja Afrikassa
★ OEM-yhteistyö tunnettujen kansainvälisten sähkömerkkien kanssa
★ Sähkönjakelun tuki kiinteistökehittäjille
★ Vakaat tilaukset sähköurakoitsijoilta ja järjestelmäintegraattoreilta
Miksi valita DADA Electric?
★ Yli 40 vuoden ammattikokemus katkaisijoiden tuotekehityksestä ja tuotannosta
★ 90 % ydinkomponenteista on valmistettu itse, vakaa laadunvalvonta
★ ISO9001-sertifioitu, täysin kansainvälisten standardien mukainen
★ Täydelliset sertifikaatit: CE, CB, CCC jne.
★ Suuri tuotantokapasiteetti, nopea toimitus massatilauksille
★ Ammattimainen tekninen tuki ja huoltopalvelu
★ Hyväksy OEM- ja ODM-räätälöinti vastaamaan markkinoiden vaatimuksia
★ Globaali logistiikkajärjestelmä, turvallinen ja täsmällinen toimitus
