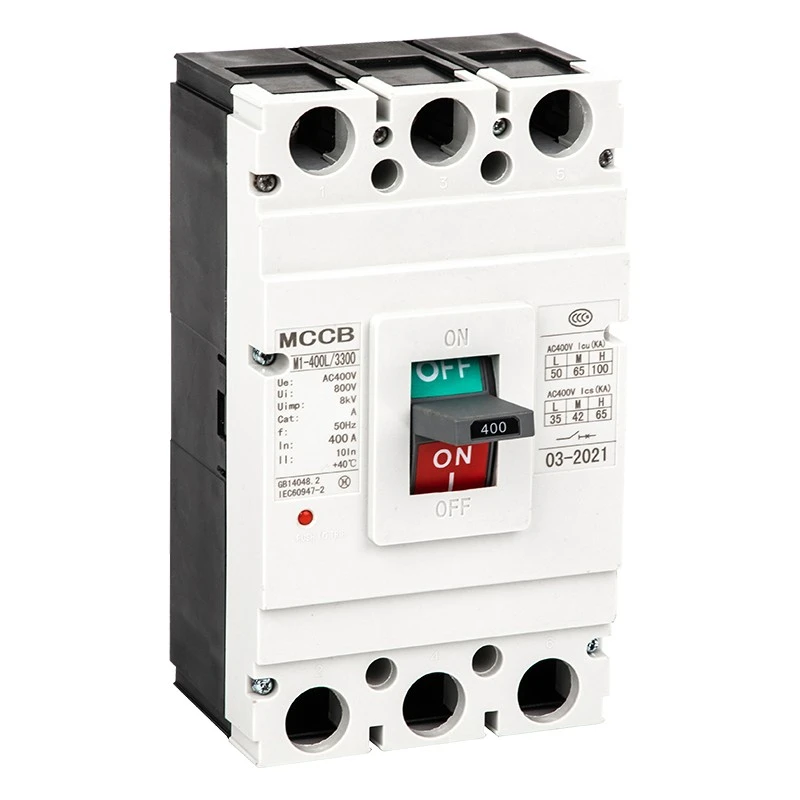

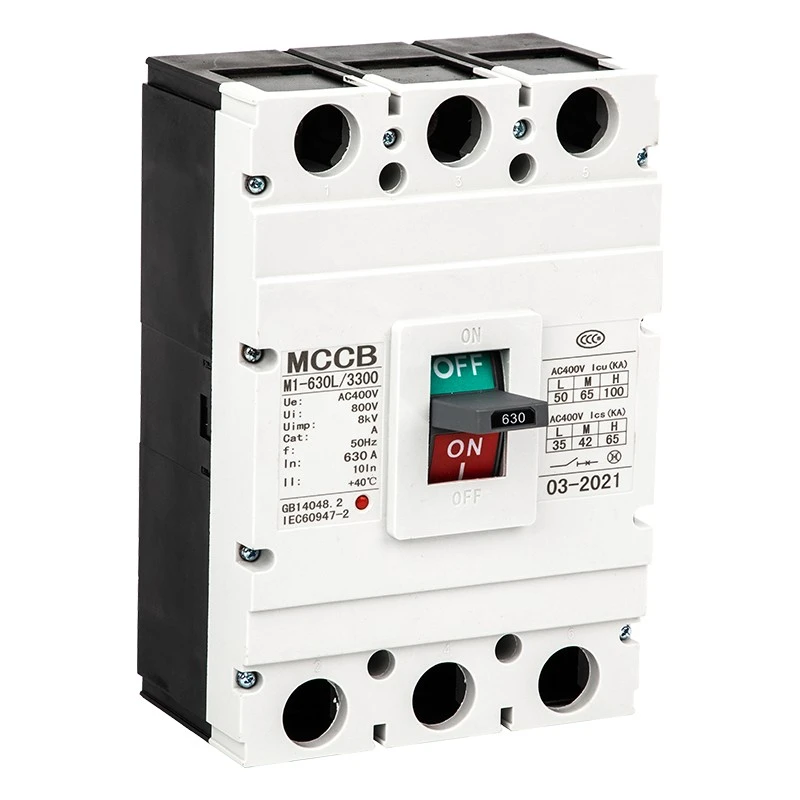

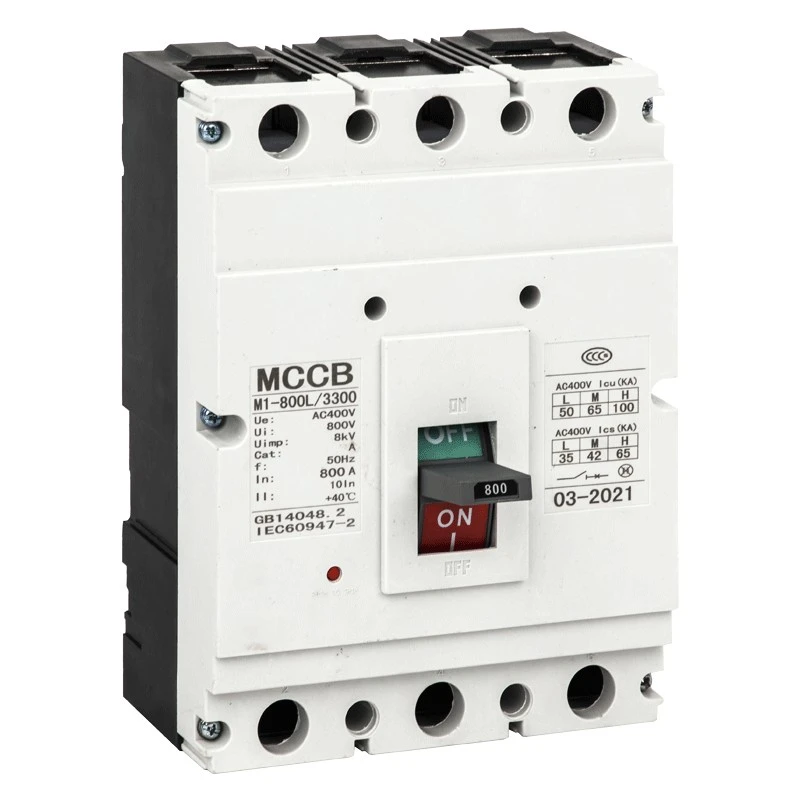

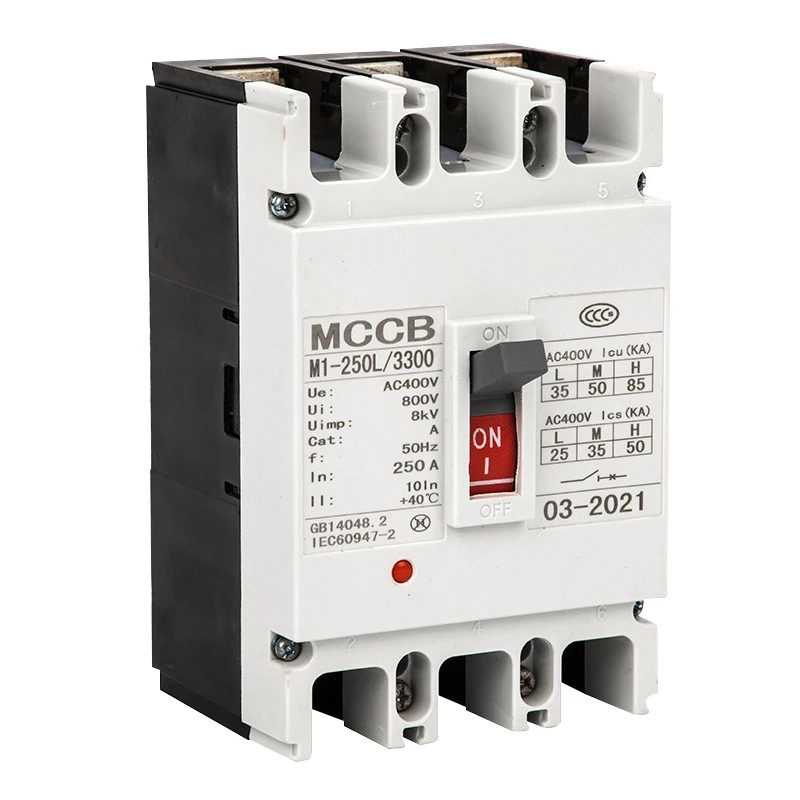

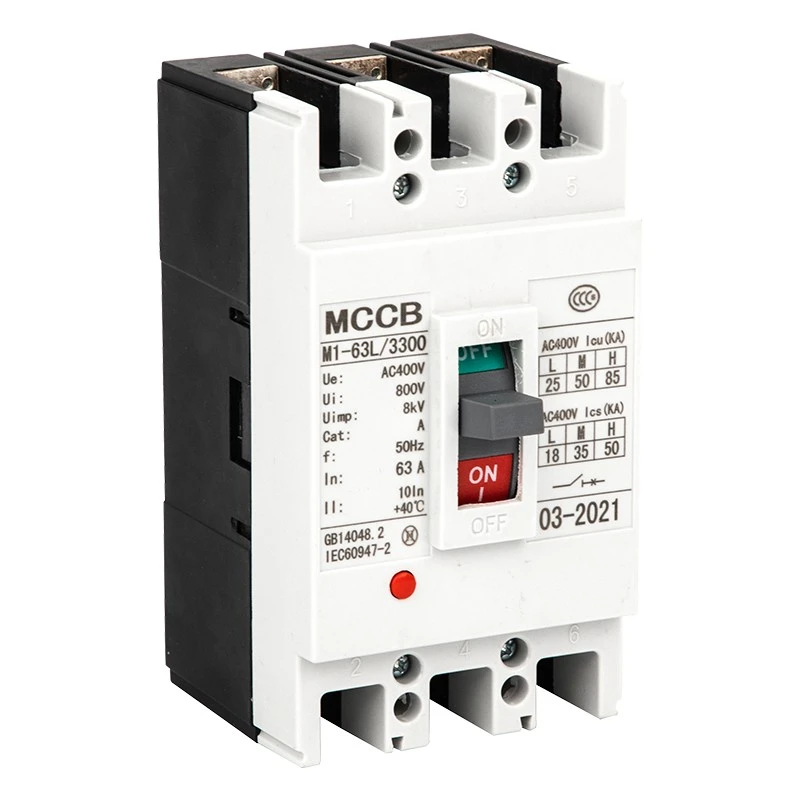

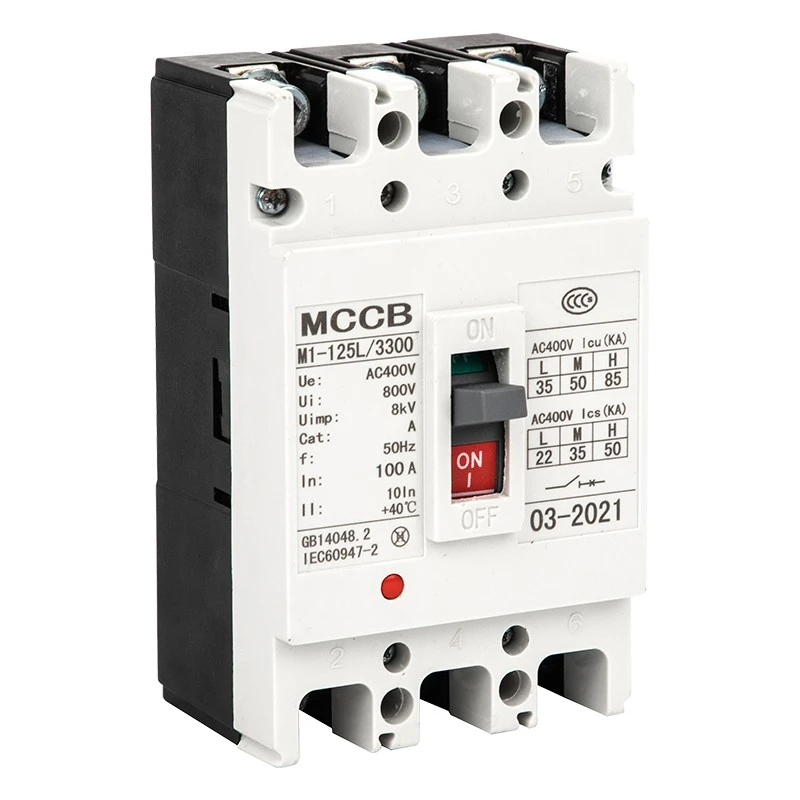

CM1 Molded Case -virtakatkaisija

Tämä DAM2 (CM1) -sarjan CM1 Molded Case Circuit Breaker on korkean suorituskyvyn pienjännitesuojalaite, jonka valmistaa Shanghai DADA Electric Co., Ltd., luotettava valmistaja ja toimittaja Kiinassa. Nimelliseristysjännitteellä jopa 800 V, nimellistyöjännitteellä 400 V/690 V ja nimellisvirralla 63 A - 1600 A sitä käytetään laajalti virranjakelussa, piirien suojauksessa, moottorin ohjauksessa ja harvoin kytkennässä.

Tämä sarja tukee pysty- ja vaaka-asennusta, on IEC60947-2-standardin mukainen ja tarjoaa täydellisen ylikuormitus-, oikosulkusuojauksen ja alijännitesuojan teholaitteille.

Tuotteen ominaisuudet

★ Nimelliseristysjännite: 800V; Käyttöjännite: 400V/690V

★ Virta-alue: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Katkaisukyky: L standardi, M medium, H korkea katkaisutyyppi

★ Lämpömagneettinen ja sähkömagneettinen kaksoisvapautustila

★ Pysty-/vaaka-asennus, sopii eristykseen

★ Laaja ympäristön lämpötila-alue: -5℃~+40℃

★ Korkeus ≤2000m, saasteaste 3

Sovellukset

CDADA CM1 Molded Case Circuit Breakeria käytetään laajalti teollisissa ja siviilikäyttöisissä sähkönjakelujärjestelmissä, mukaan lukien tehtaat, rakennukset, datakeskukset, voimalaitokset, infrastruktuuri, mekaaniset laitteet ja sähkönjakelukaapit. Sitä käytetään myös moottorin suojaukseen, piirien muuntamiseen ja turvalliseen virtalähteeseen rakentamisessa, metallurgiassa, petrokemianteollisuudessa ja muilla aloilla.

Tekniset parametrit

★ Standardit: IEC60947-2, GB14048.2

★ Taajuus: AC 50Hz/60Hz

★ Napa: 1P,2P, 3P, 4P

★ Julkaisu: lämpömagneettinen (kaksois), sähkömagneettinen (hetkellinen)

★ Välitön asetus: Jakotyyppi 10In±20%; Moottorityyppi 12In±20%

★ Asennus: Etujohdot, takajohdot, pistoketyyppi

★ Käyttö: Manuaalinen, sähköinen käyttömekanismi

Ulkoasu ja asennusmitat

CM1 MCCB tarjoaa täydelliset mittatiedot 63A–1600A malleille, mukaan lukien etujohdot, takajohdot ja pistoketyyppi. Eri runkokoot (63/100/225/400/630/800/1250/1600) vastaavat H, H1, H2 mittoja vakiokaappiasennuksessa. Manuaalisen ja sähköisen käyttömekanismin korkeus on myös standardoitu asennuksen helpottamiseksi.

Lisävarusteet ja toiminnot

Sisäiset tarvikkeet

★ Shunttivapautus: 70–110 %:n nimellisjännite takaa luotettavan laukaisun

★ Alijännitteen vapautus: 35–70 % jännitehäviö automaattista suojausta varten

★ Apukosketin ja hälytyskosketin: Signaalipalaute ja vikahälytys

★ Ennakkoon maksetun mittarin erillinen vapautus: Viivelaukaisu 0,5–2 s

Ulkoiset tarvikkeet

★ Manuaalinen käyttömekanismi

★ Sähköinen (moottori) käyttömekanismi

★ Vaiheerottimet, kiinnitysruuvit, virtakiskosarjat

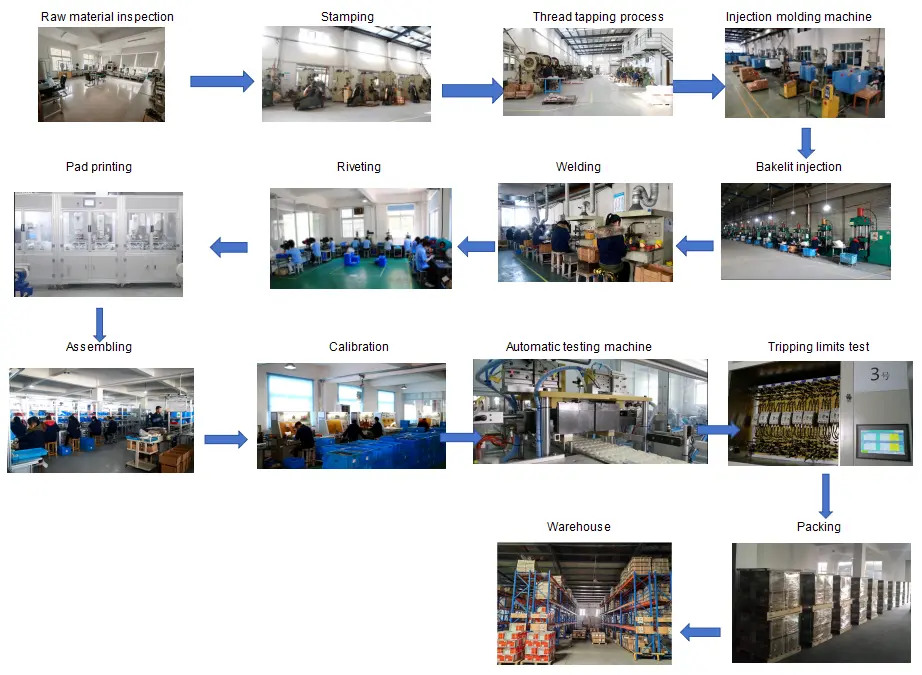

Laadunvalvontavirtaus

Raaka-aineen tarkastus → Tuotantokäsittely → Asennuslinja → Laukaisuominaisuuksien testi → Lämpötilan nousutesti → Oikosulkutesti → Vanhenemistesti → Ulkonäkö ja mittojen tarkistus → Pakkaus → Lopputarkastus ennen lähetystä

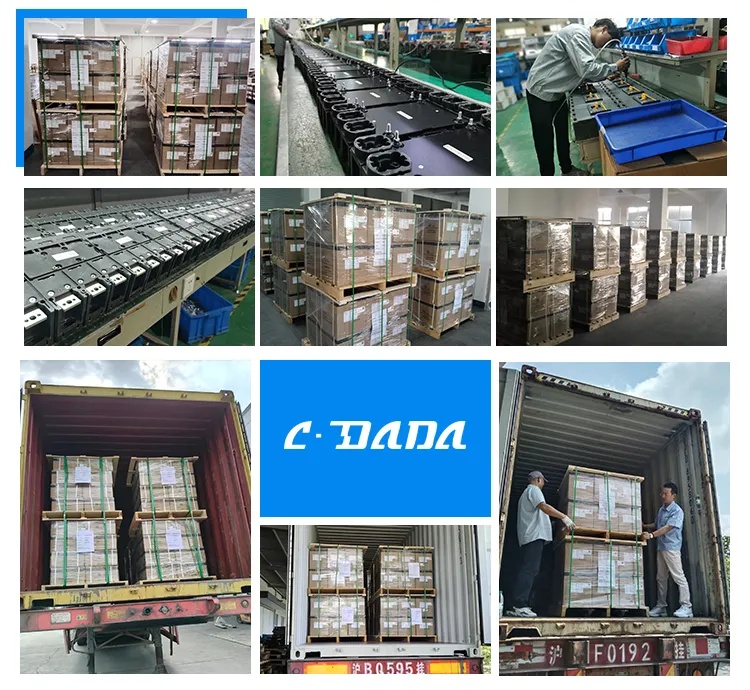

Pakkaus & Toimitus

★ Tavallinen vientilaatikko + puinen lava turvalliseen kuljetukseen

★ Etiketti: malli, virta, napa, määrä, todistus

★ Sopii meri-, lento- ja maalogistiikkaan

Sertifikaatit

IEC60947-2, GB14048.2, CE, CB, ROHS ja muut kansainväliset hyväksynnät.

Asiakasyhteistyötapaukset

CDADA DAM2 -sarjan MCCB:tä on toimitettu maailmanlaajuisille asiakkaille, mukaan lukien sähkönjakelujärjestelmien integraattoreille, teollisuuslaitteiden valmistajille, kojeistotehtaille, rakennusurakoitsijoille ja OEM-merkeille Euroopassa, Kaakkois-Aasiassa, Lähi-idässä, Afrikassa ja Etelä-Amerikassa. Tarjoamme vakaata massatoimitusta ja räätälöityjä ratkaisuja pitkäaikaisille kumppaneille.
