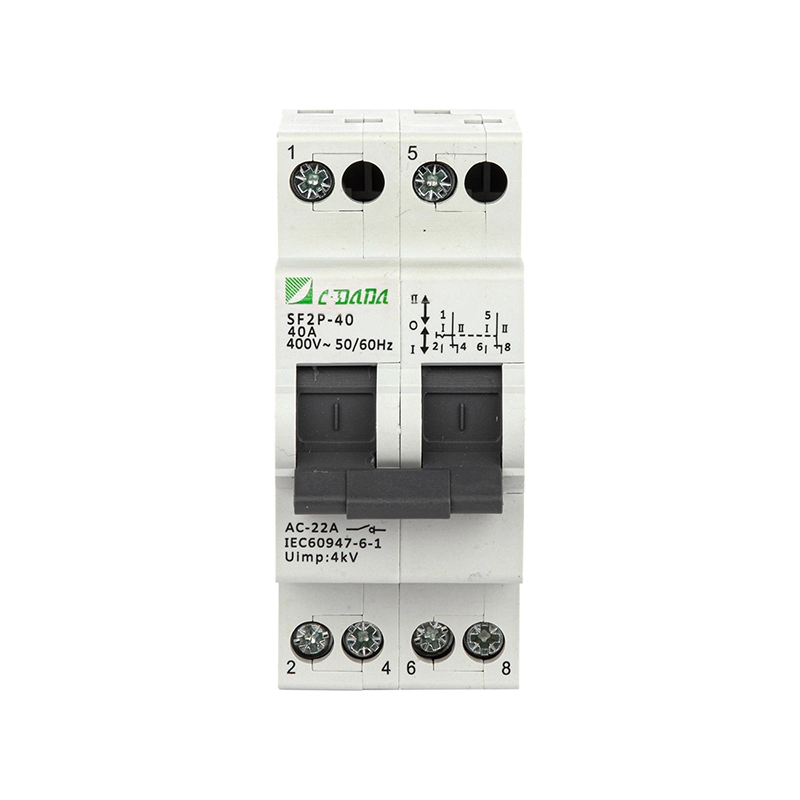

2P-vaihtokytkin

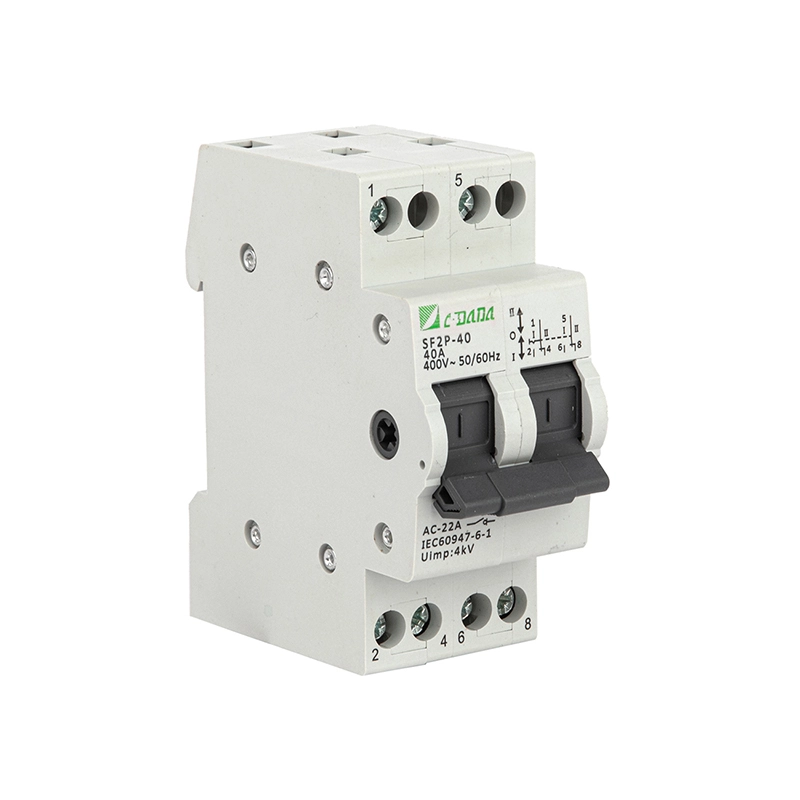

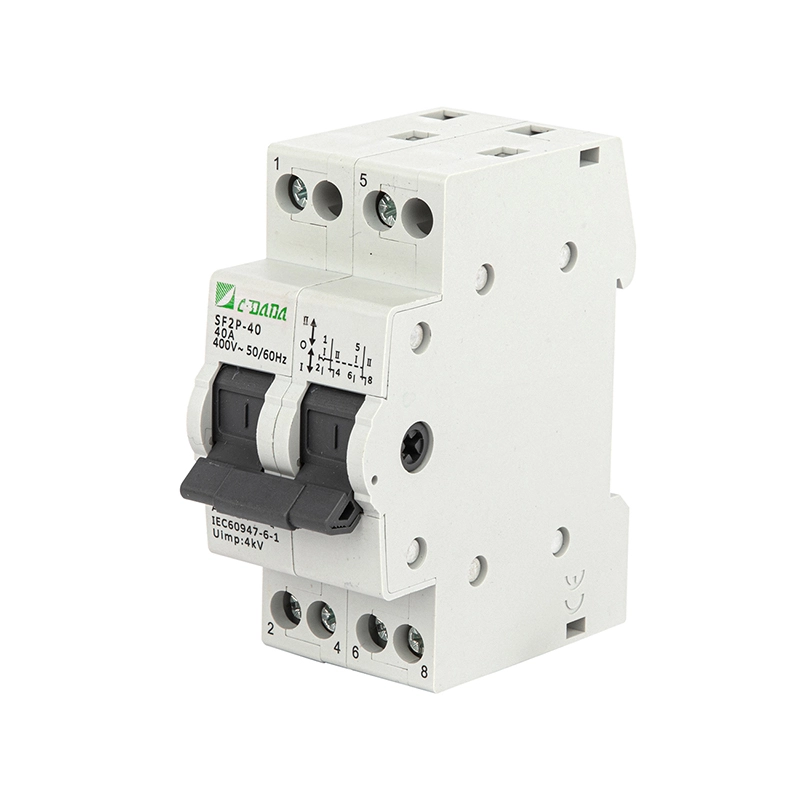

Varmista turvallinen ja luotettava virtalähteen kytkentä CDADA SF Series 2P -vaihtokytkimellä, joka soveltuu kriittiseen piirien muuntamiseen asuin-, kaupallisissa ja kevyessä teollisuudessa. Tämä DIN-kiskoon asennettu mikrovaihtokytkin tukee kahta virtalähdettä tai kuormaa selkeällä 3-asentoisella toiminnalla: I-OFF-II, mikä mahdollistaa saumattoman siirtymisen verkko-/verkon ja vara-/generaattorisyötön, moottorin eteen-/taakse-ohjauksen tai vaihe-/jännitevalvontapiirien välillä.

CDADA 2P -vaihtokytkin on IEC 60947-3- ja EN 60947-3 -standardien mukainen. ON/OFF-asennonosoittimien, korkean johtavuuden koskettimien ja jousiavusteisen pikavalmistus-/katkaisumekanismin ansiosta se varmistaa vakaan suorituskyvyn myös usein käsin käytettäessä. Suunniteltu modulaariseen asennukseen MCB:iden ja kontaktorien rinnalle, se sopii erinomaisesti rakennusten, pumppuhuoneiden, tietoliikennekaappien ja turvavalaistusjärjestelmien jakotauluihin.

Tärkeimmät tiedot

Sarja: SF-sarjan 2P manuaalinen vaihtokytkin

Merkki: CDADA | Valmistaja: Shanghai DADA Electric CO.,LTD

Pylväät: 2P (Dual Pole) — saatavana 1P-4P-versioina

Nimellisvirta: 16A – 125A (vähennetään 80 %:iin yli 40°C ympäristön lämpötilassa)

Nimellisjännite: 230/400V AC, 50/60Hz

Eristysjännite (Ui): 500V

Käyttöluokka: AC-22A (sekoitetut resistiiviset ja induktiiviset kuormat)

Lyhytkestoinen kestovirta (Icw): 12×Ie 1 s

Valmistuskapasiteetti: 20×Ie, t=0,1s

Mekaaninen käyttöikä: 8 500 toimenpidettä

Sähköinen käyttöikä: 1 500 käyttökertaa (kuormitettuna)

Saastumisaste: II

Asennus: Vakio TH35 DIN-kisko

Käyttö: Manuaalinen 3-asentoinen kahva (I – O – II)

Merkkivalot: Näkyvä ON/OFF-asento kahvan kohdistuksen kautta

Liittimet: Kaapeli- tai virtakiskoliitäntä

Kiristysmomentti:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Turvallisuushuomautus: Ei valokaaren sammutuskammiota → tulee käyttää ylävirran sulakkeiden/MCB:iden kanssa oikosulkusuojaukseen

Tekniset tiedot

Miksi valita CDADA 2P Vaihtokytkin?

★ Turvallinen 3-asentoinen eristys

Todellinen OFF (O) -asento katkaisee molemmat lähteet – kriittinen ylläpidon ja takaisinsyötön turvallisuuden kannalta.

★ Modulaarinen DIN-kiskon rakenne

Asentuu sekunneissa MCB:iden rinnalle – säästää tilaa ja yksinkertaistaa paneelien asettelua älykkäissä rakennuksissa tai OEM-koteloissa.

★ Korkean luotettavuuden yhteystiedot

Optimoitu dynaamisesti staattinen kosketingeometria takaa alhaisen vastuksen ja pitkän aikavälin vakauden.

★ Maailmanlaajuinen vaatimustenmukaisuus

Sertifioitu IEC 60947-3:n mukaan, hyväksytty Euroopassa, Aasiassa, Afrikassa ja Latinalaisessa Amerikassa.

★ Käyttäjän turvallinen käyttö

Jousiavusteinen mekanismi estää osittaisen kytkeytymisen; pidennetty kahva valinnainen 63A+ malleihin.

★ Monipuoliset sovellukset

Generaattorin siirrosta moottorin suunnan vaihtoon – yksi kytkin, useita toimintoja.

Tyypilliset sovellukset

Varavirtajärjestelmät: Vaihda apuohjelman ja generaattorin välillä

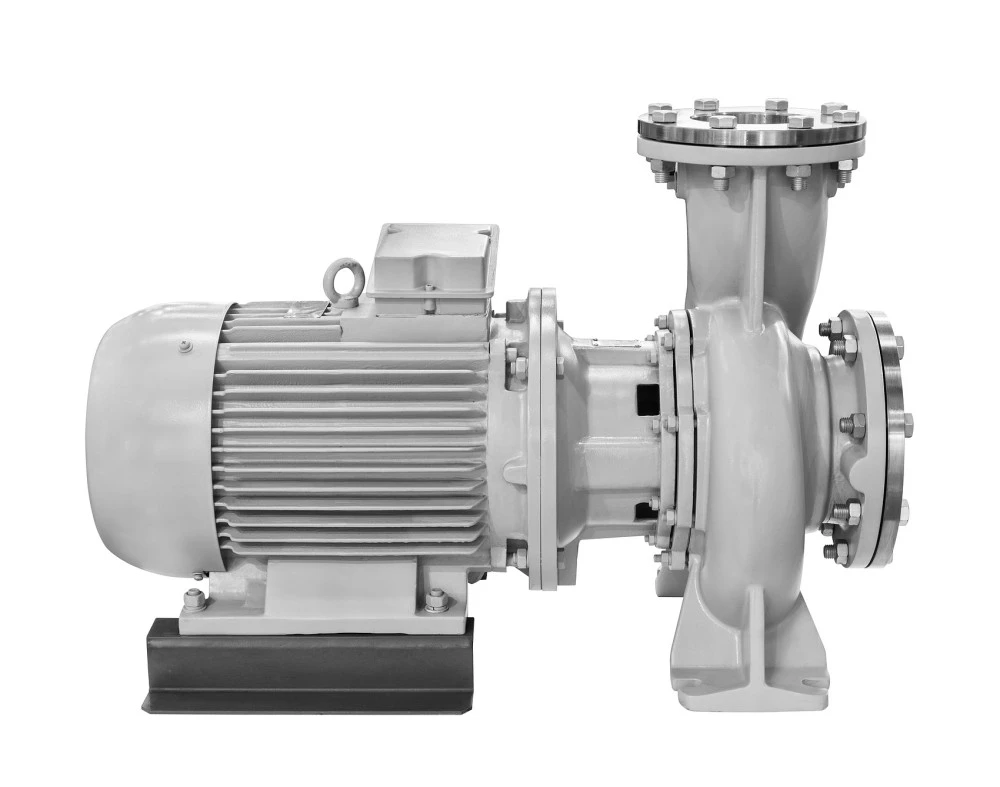

Moottorin ohjaus: Pienten pumppujen tai puhaltimien pyöriminen eteen/taakse

Mittauspiirit: Jännitteen/vaiheen valinta mittauspaneeleissa

Rakennusautomaatio: Kahden LVI-yksikön kytkentä, hätävalaistuksen siirto

Tietoliikenne ja datakeskukset: Redundantin virtalähteen valinta

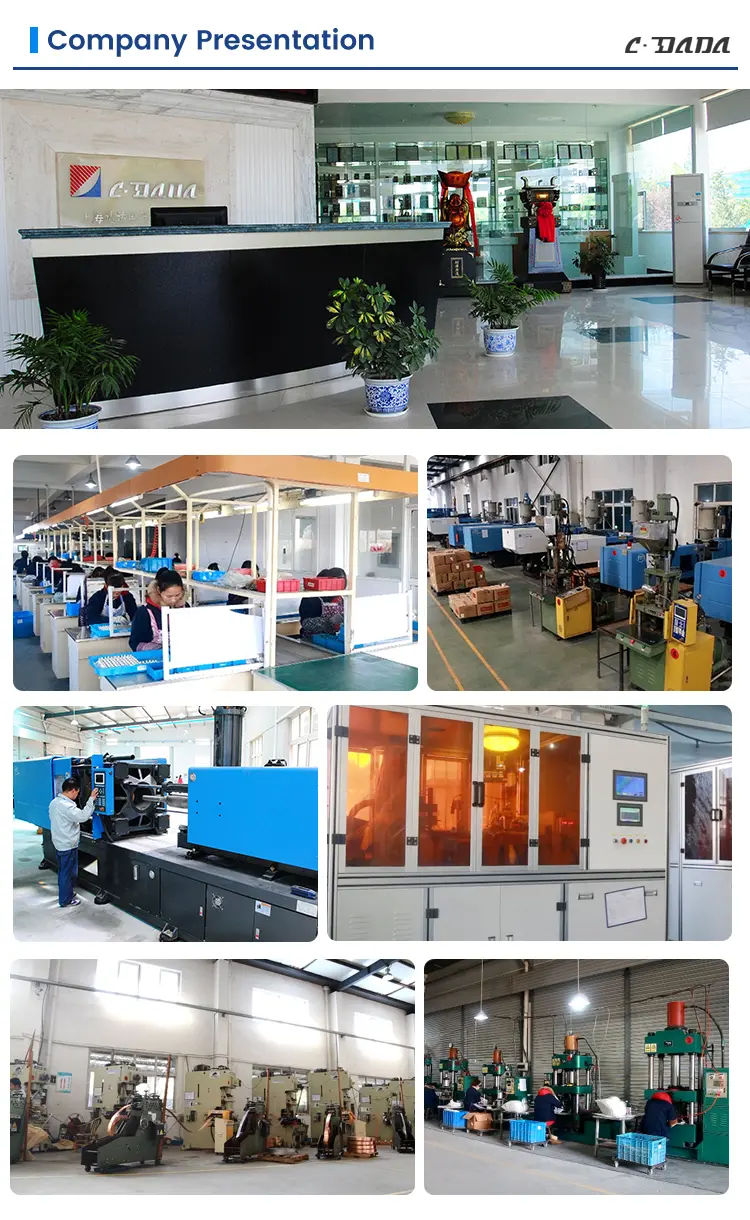

Tietoja CDADAsta

★ Tärkeimmät etumme ovat:

1) Täydelliset kansainväliset sertifikaatit,

2) Vahva OEM/ODM-ominaisuus,

3) korkea kustannus-suorituskykysuhde,

4) Luotettava laajamittainen tuotantokapasiteetti,

5) Laaja vientikokemus.

★ Tuotteitamme viedään menestyksekkäästi Kaakkois-Aasiaan, Lähi-itään, Etelä-Amerikkaan, Afrikkaan, Eurooppaan ja IVY-maihin keskittyen vahvasti Belt and Road -markkinoille.

★ Panostamme jatkuvasti tuotekehitykseen, seuraamme globaaleja standardeja ja markkinatrendejä sekä teemme yhteistyötä alan asiantuntijoiden kanssa tuotevalikoimamme päivittämiseksi.

Usein kysytyt kysymykset

Q1: Voinko vaihtaa kuormituksen alaisena?

A1: Ei suositella. SF-sarjan 2P-vaihtokytkimessä ei ole valokaaren sammutuskammiota. Katkaise virta piiristä aina ennen kytkemistä tai käytä vain kuormittamattomaan siirtoon (esim. Harkitse jännitteellisen kuorman kytkentää varten moottoroituja ATS- tai sulakeerottimia.

Q2: Miksi O (OFF) -asento on?

A2: Keskimmäinen OFF-asento varmistaa täydellisen eristyksen molemmista virtalähteistä – olennaista huoltoturvallisuuden kannalta ja estää takaisinsyötön generaattoreihin tai inverttereihin.

Q3: Tarvitsenko sulakkeita tämän kytkimen kanssa?

A3: Kyllä. Koska se ei voi katkaista vikavirtoja, yhdistä se aina ylävirran sulakkeisiin tai MCB:ihin, jotka on mitoitettu järjestelmäsi mahdolliselle oikosulkuvirralle.

Q4: Voiko se ohjata moottorin suuntaa?

A4: Kyllä – pienissä moottoreissa 2P-kytkin voi kääntää vaihejärjestyksen, kun se on kytketty oikein. Varmista, että moottori on pysäytetty ja jännitteetön ennen kuin muutat suuntaa.

Q5: Miksi valita CDADA muiden merkkien sijaan?

A5: CDADA tarjoaa:

● Todellinen 3-asentoinen mekaaninen lukitus (ei kelluvia tiloja)

● DIN-kisko yhteensopivuus maailmanlaajuisten paneelistandardien kanssa

● Selkeä visuaalinen näyttö kytkimen asennosta

● Vankka jousimekanismi takaa luotettavan kosketuspaineen

● Kilpailukykyinen hinnoittelu täydellä IEC-sertifioinnilla ja teknisellä tuella
