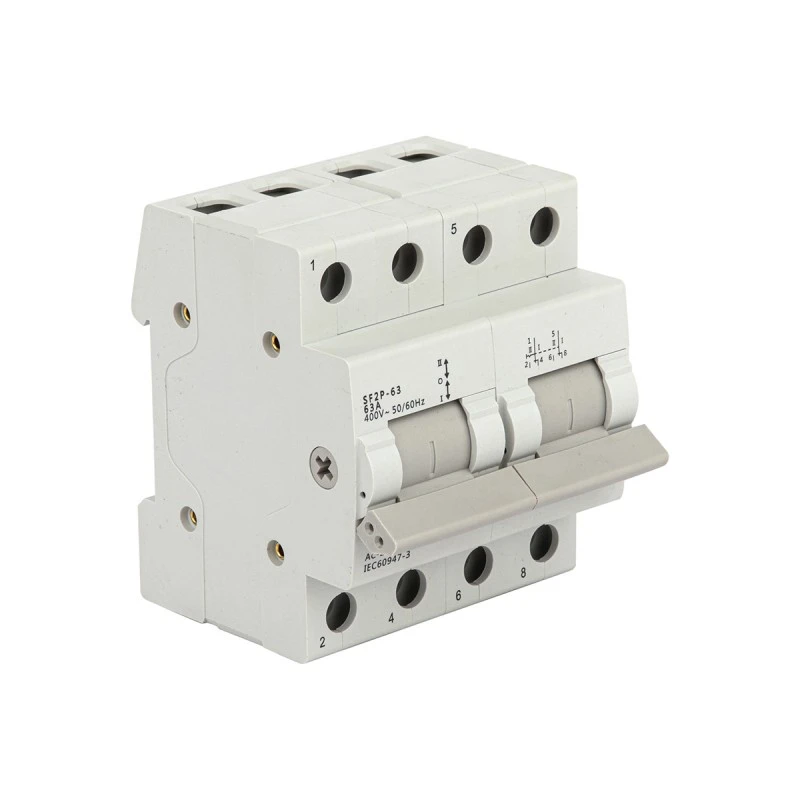

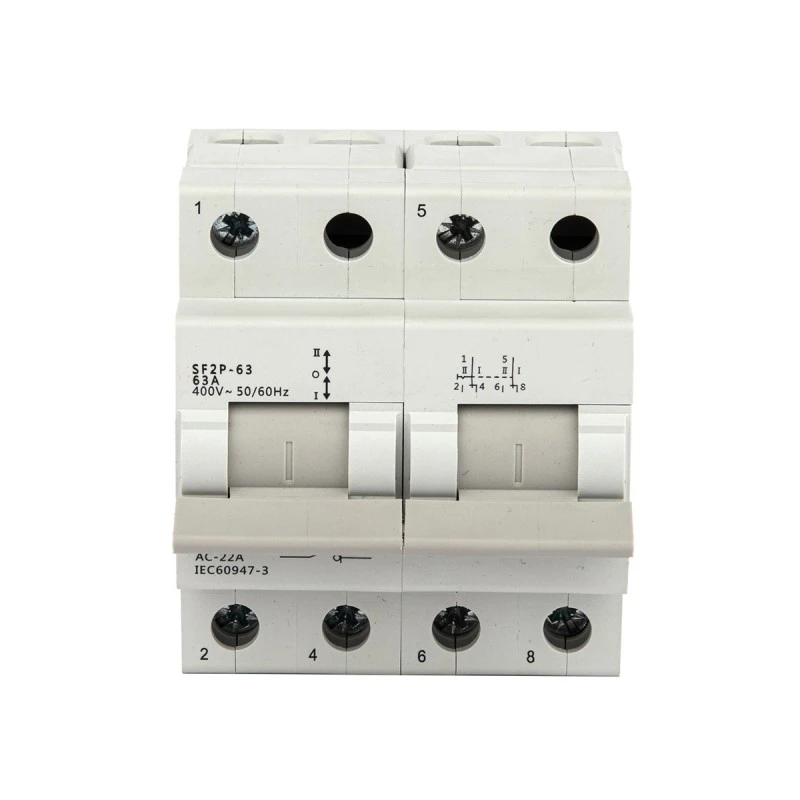

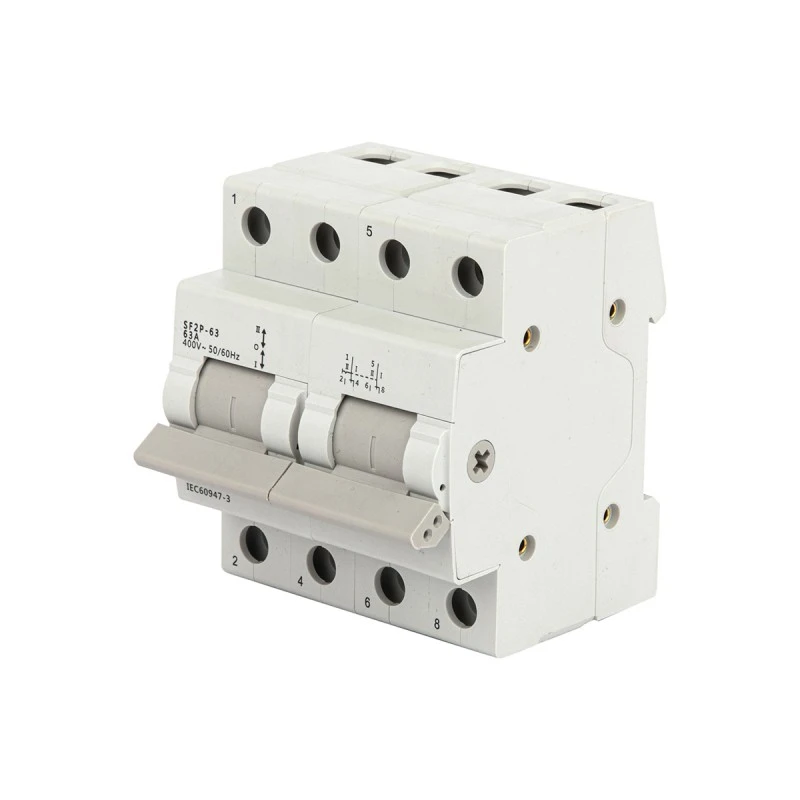

DIN-kiskon vaihtokytkin 125A

CDADA SF -sarjan DIN-kiskonvaihtokytkin 125A on kestävä, käsikäyttöinen kytkinratkaisu, jonka Shanghai DADA Electric CO.,LTD on suunnitellut luotettavaan kahden virtalähteen tai kuorman muuntamiseen kaupallisissa, teollisissa ja infrastruktuurisovelluksissa. Tämä standardien IEC 60947-3 ja EN 60947-3 mukainen kytkin tukee AC 50/60 Hz -järjestelmiä aina 400 V:iin asti ja käsittelee jatkuvaa virtaa 125 A asti AC-22A käyttöluokassa (sekoitetut resistiiviset ja induktiiviset kuormat).

Siinä on selkeä 3-asentoinen manuaalinen kahva (I – OFF – II), joten se mahdollistaa turvallisen vaihdon pääverkon ja varageneraattorin, kaksoismuuntajien tai redundanttien piirien välillä, kun taas keskimmäinen OFF-asento varmistaa täydellisen eristyksen, mikä on kriittistä huollon ja turvallisuuden kannalta. Suunniteltu TH35-standardin DIN-kiskoasennukseen, se integroituu saumattomasti nykyaikaisiin jakotauluihin MCB:iden, kontaktorien ja ylijännitesuojaimien rinnalla.

Erittäin johtavilla koskettimilla, jousiavusteisella pikavalmistus-/katkaisumekanismilla ja tarkkuusvoideltuilla sisäosilla varustettu 125A-malli tarjoaa 8 500 mekaanista toimenpidettä ja 1 500 sähköistä jaksoa nimellisolosuhteissa. Huomautus: siitä puuttuu valokaaren sammutuskammio, joten sitä on käytettävä ylävirran sulakkeiden tai katkaisijoiden kanssa oikosulkusuojauksen vuoksi.

Tärkeimmät tiedot (125A malli)

Miksi valita CDADA DIN-kiskonvaihtokytkin 125A?

★ Korkean virran luotettavuus

Suunniteltu jatkuvaan 125A käyttöön – ihanteellinen suuriin pumppuihin, LVI-yksiköihin tai datakeskuksen varajärjestelmiin.

★ Todellinen eristys OFF-asennossa

Keskiasento "O" katkaisee molemmat lähteet, mikä eliminoi takaisinsyötön tai vahingossa tapahtuvan virran kytkemisen riskin.

★ DIN-kisko valmiina nykyaikaisille paneeleille

Säästää tilaa ja yksinkertaistaa asennusta kompakteihin tai modulaarisiin jakelutauluihin.

★  Teollisuustason rakentaminen

Jousikuormitetut koskettimet, voideltu kara ja 50 mm²:n liitinkapasiteetti takaavat pitkän aikavälin vakauden.

★ Maailmanlaajuisten standardien noudattaminen

Sertifioitu IEC 60947-3:n mukaan – hyväksytty maailmanlaajuisesti kaupalliseen ja kevyeen teolliseen käyttöön.

★ Turvallisen käytön opas

Sisältää laajennetun kahvasuosituksen 125A-malleille – varmistaa ohjatun, täyden liikeradan kytkennän.

Tyypilliset sovellukset

Hätävoimansiirto: Pääverkko ↔ Generaattori (sairaalat, teletornit)

Redundantit tehojärjestelmät: Dual UPS tai muuntajan kytkentä

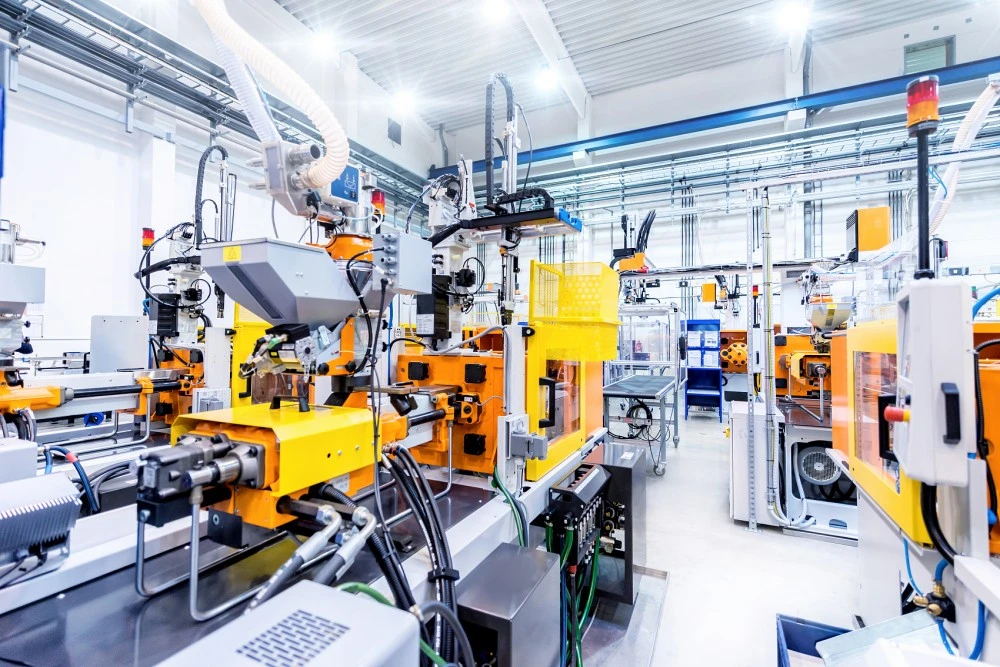

Teollisuuskoneet: Lähdevalinta suurille moottoreille tai lämmitysjärjestelmille

Kiinteistönhallinta: Varavalaistus tai hissin sähkönohjaus

Uusiutuva integraatio: verkko vs. aurinkohybridijärjestelmän eristys

Tietoja CDADAsta

★ Meillä on ammattitaitoinen T & K-tiimi, meillä on standardi kehitysprosessi. Voi tarjota erinomaista räätälöityä palvelua.

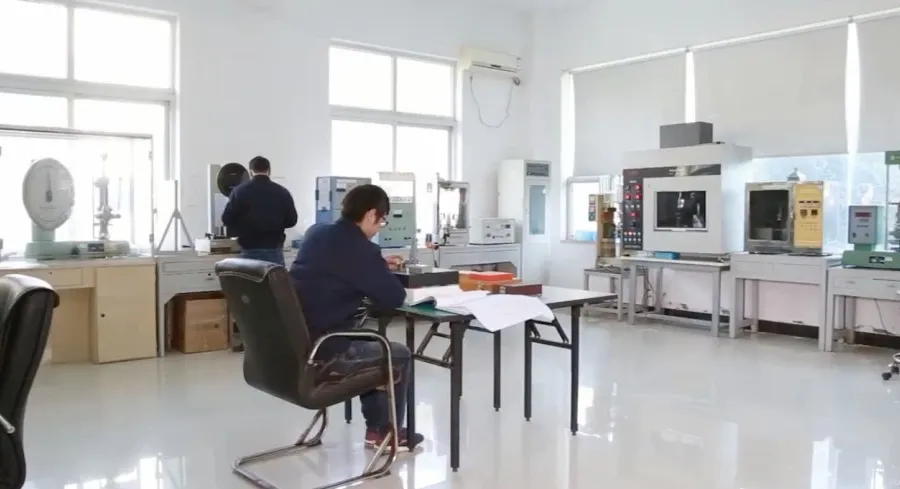

★ Meillä on täysin toimiva laboratorio, laboratoriomme voi todistaa laboratoriota, voimme tehdä lämpökuormituksen, magneettisen ja laukaisurajan, mekanismin käyttöiän, EMC:n laboratoriossamme.

★ Tarjoamme strukturoituja kumppanuusohjelmia jakelijoille, agenteille ja OEM-kumppaneille tärkeimmillä markkinoilla tarjoten myyntitukea, markkinointimateriaaleja ja kilpailukykyisiä ehtoja.

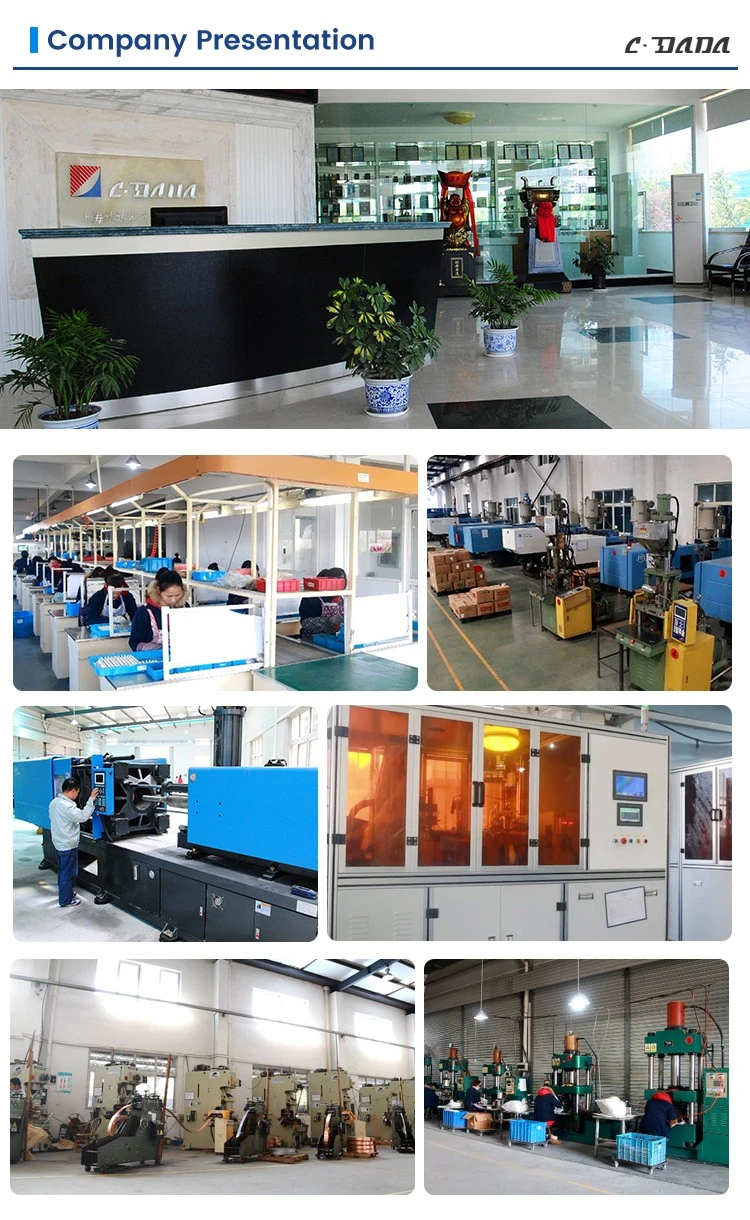

★ Yrityksen profiili

Usein kysytyt kysymykset

Q1: Voinko vaihtaa DIN-kiskonvaihtokytkintä 125A kuormitettuna?

A1: Ei. Tällä kytkimellä ei ole valokaaren sammutuskykyä. Sitä saa käyttää vain jännitteettömänä tai sitä käytetään tiukasti erottimena (kuormittamaton kytkentä). Käytä kuormansiirtoon automaattista siirtokytkintä (ATS) tai sulakkeella varustettua moottoroitua kytkintä.

Q2: Miksi 125A-malli vaatii kaksi kättä tai pidennetyn kahvan?

A2: Jousimekanismi suurvirtamalleissa tuottaa merkittävän inertiavoiman. Yhdellä kädellä käyttäminen voi johtaa kosketinten epätäydelliseen kytkeytymiseen, mikä voi aiheuttaa valokaaren tai ylikuumenemisen. CDADA suosittelee molempia käsiä tai tehtaalla toimitettua pidennettyä kahvaa turvalliseen ja koko matkan kestävään käyttöön.

Q3: Minkä kokoinen kaapeli vaaditaan 125A:lle?

A3: Käytä 50 mm² kuparikaapelia (toimitettujen teknisten tietojen mukaan). Varmista, että liittimet on kiristetty 3,5 N·m:iin ylikuumenemisen estämiseksi.

Q4: Tarvitsenko sulakkeita tämän kytkimen kanssa?

A4: Kyllä. Koska se ei voi katkaista oikosulkuvirtoja, asenna aina ylävirran sulakkeet tai MCB:t, jotka on mitoitettu järjestelmäsi mahdolliselle vikatasolle. Kytkin mahdollistaa vain manuaalisen eristyksen/muunnoksen.

Kysymys 5: Miksi valita CDADA kilpailijoiden sijaan 125A vaihtoon?

A5: CDADA tarjoaa:

● Todellinen 3-asentoinen mekaaninen lukitus (ei kelluvia tiloja)

● IEC 60947-3 -sertifikaatti maailmanlaajuisesti hyväksytty

● Optimoitu lämpörakenne DIN-kiskokoteloille

● Selkeä visuaalinen näyttö kytkimen asennosta

● Kilpailukykyinen hinnoittelu ja tekninen tuki englanniksi
