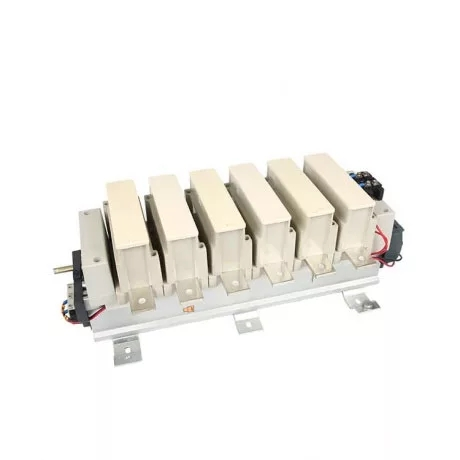

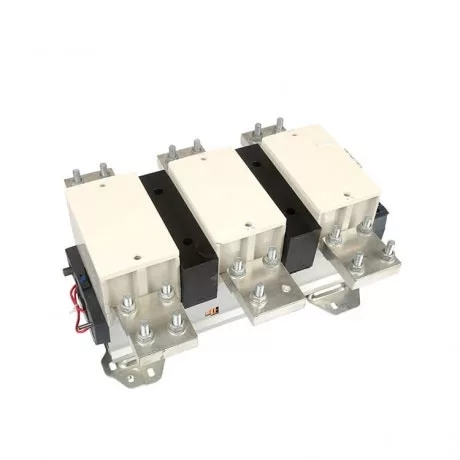

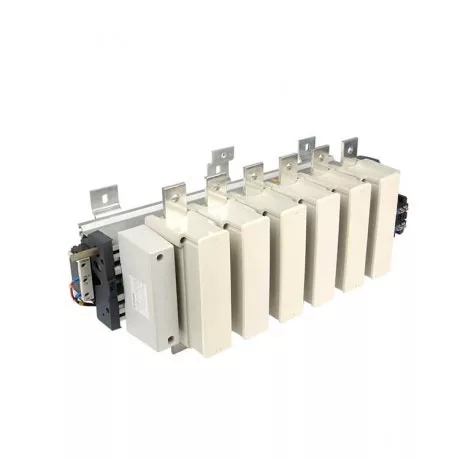

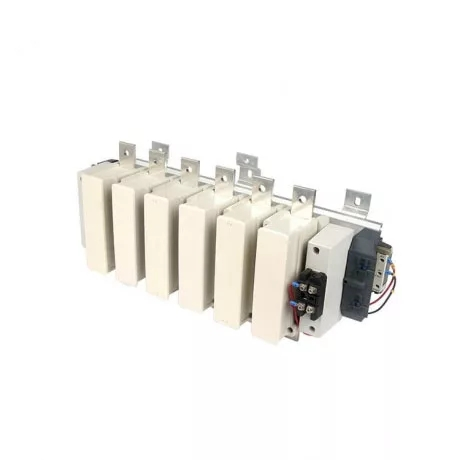

F-kontaktori

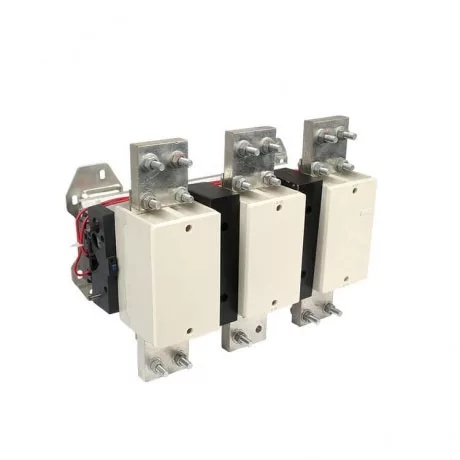

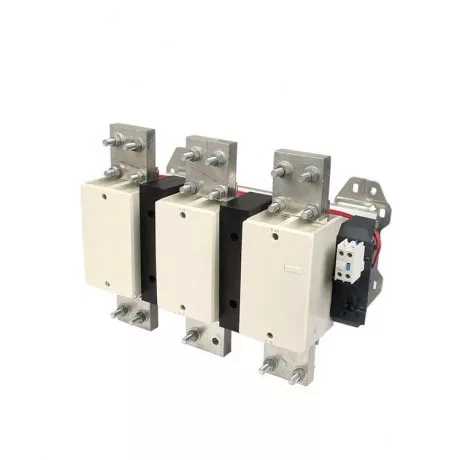

Vastaa suurten teollisuusjärjestelmien tehotarpeisiin CDADA LC1-F -sarjan F-kontaktorilla – korkeavirta-AC-kontaktorilla, jonka on suunnitellut ammattimainen toimittaja Shanghai DADA Electric CO., LTD. IEC/EN 60947-4-1 -standardien mukaisesti. Raskaaseen moottorin ohjaukseen ja tehonkytkentään suunniteltu LC1-F-sarja tukee nimelliskäyttövirtoja 115A–1000A ja ohjaa 3-vaiheisia oikosulkumoottoreita 500 kW:iin (380–415V, AC-3-käyttöön) tai 670 V:iin 690 V:iin asti.

Saatavana 3- tai 4-napaisena kokoonpanona, se on ihanteellinen kompressoreihin, suuriin pumppuihin, murskaimiin, LVI-jäähdyttimiin, kaivoslaitteisiin ja vedenkäsittelylaitoksiin. AC-3- ja AC-4-käyttöluokilla se käsittelee sekä tavallisia moottorin käynnistyksiä että vaativia sovelluksia, kuten kytkentää tai syöttöä. CE-sertifioitu, 690 V:n eristykseen suunniteltu CDADA F -kontaktori, joka toimii ympäristön lämpötiloissa -5°C - +40°C, tarjoaa vankan, huoltoystävällisen suorituskyvyn jopa ankarissa ympäristöissä jopa 2000 metrin korkeudessa.

Tärkeimmät tiedot

Sarja: F-kontaktori

Merkki: CDADA | Valmistaja: Shanghai DADA Electric CO.,LTD

Standardi: IEC/EN 60947-4-1

Sertifiointi: CE

Pylväät: 3P tai 4P (kentässä valittavissa useimmissa malleissa)

Nimelliskäyttövirta (AC-3): 115A – 1000A

Moottorin tehonsäätö (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Käyttöluokat: AC-3 (moottori käynnissä), AC-4 (pistoke/tuuma)

Nimelliseristysjännite: 690V AC

Ympäristön lämpötila: -5°C - +40°C

Korkeus: ≤ 2000m

Asennus: Pysty ±5°, Asennuskategoria III

Kelan jännitteet (AC): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Suurin perinteinen lämmitysvirta (AC-1): Jopa 1200A

Tekniset tiedot

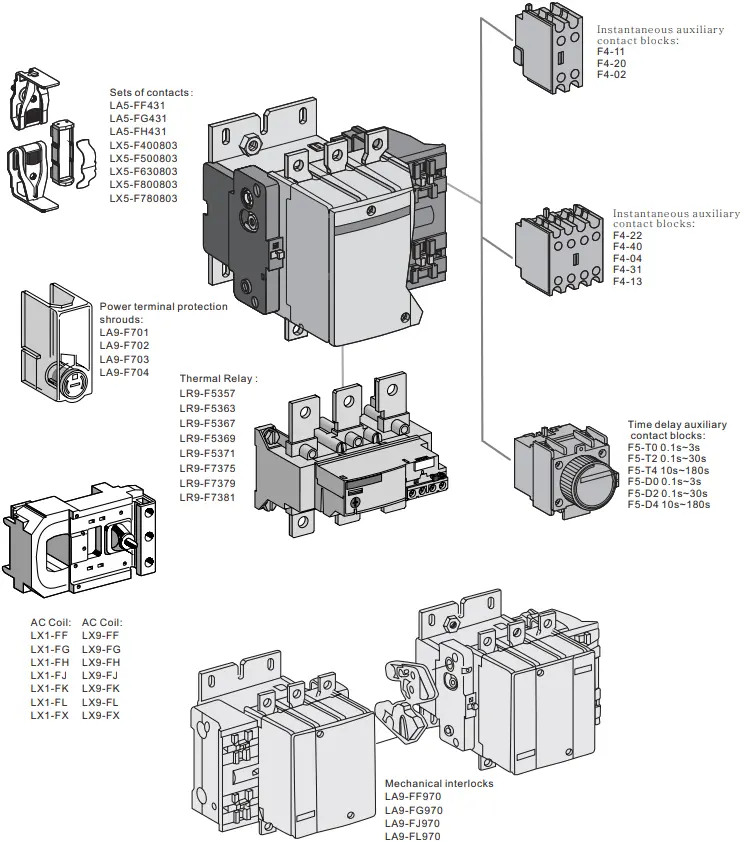

Tarvikkeet

Miksi valita CDADA F -kontaktori?

★ Todellinen raskas suorituskyky

Käsittelee jopa 1000A ja 500kW+ moottoreita – täydellinen kaivos-, öljy- ja kaasu-, terästehtaille ja kunnalliseen infrastruktuuriin.

★ Maailmanlaajuinen jänniteyhteensopivuus

Laaja valikoima AC-kelavaihtoehtoja (mukaan lukien 415V, 480V, 600V) varmistaa saumattoman integroinnin Euroopan, Pohjois-Amerikan, Lähi-idän ja Afrikan projekteihin.

★ AC-4 mitoitettu vaativiin sykleihin

Toisin kuin peruskontaktorit, LC1-F kestää toistuvaa peruutusta, jarrutusta ja juoksua – kriittistä nostureille, hisseille ja ekstruudereille.

★ 4-napainen joustavuus

Vaihda vapaalle tarvittaessa – ihanteellinen TT-järjestelmille, generaattorisarjoille tai herkille teollisuuskuormille.

★ Vankka lämpö- ja kaarenhallinta

Optimoidut kaarikammiot ja korkean johtavuuden koskettimet takaavat pitkän sähkön käyttöiän ja alhaisen lämmöntuoton jatkuvassa kuormituksessa.

★ OEM- ja paneelivalmistaja valmiina

Yhteensopiva standardin DIN-kisko- tai ruuvikiinnityksen kanssa ja sopii täydellisesti CDADA-lämpöreleiden kanssa täydellisiin moottorinkäynnistysratkaisuihin.

★ Panostamme jatkuvasti tuotekehitykseen, seuraamme globaaleja standardeja ja markkinatrendejä sekä teemme yhteistyötä alan asiantuntijoiden kanssa tuotevalikoimamme päivittämiseksi.

Tyypilliset sovellukset

Suuri moottorin ohjaus: murskaimet, kuulamyllyt, keskipakopumput

Energia ja laitokset: Vesi/jätevesilaitokset, voimalaitosten apulaitteet

LVI: Teollisuuden jäähdyttimet, jäähdytystornit

Materiaalinkäsittely: Kuljetinhihnat, kauhahissit

Marine & Offshore: Laivojen moottorijärjestelmät

Uusiutuvat: Pumpattavat vesivoimat, biomassan syöttöjärjestelmät

Usein kysytyt kysymykset (FAQ)

Q1: Mitä eroa on D- ja F-sarjan kontaktorilla?

A1:

● D-sarja (esim. LC1-D): Kevyisiin ja keskisuuriin (jopa 95A / 45kW).

● F-sarja (LC1-F): raskaaseen teollisuuskäyttöön (115A–1000A / 55kW–500kW+). → F-sarjassa on suuremmat kosketusvälit, vahvistetut kaarikourut ja korkeampi lyhytkestoisuus.

Q2: Voinko käyttää 4P F -kontaktoria nollan vaihtamiseen?

A2: Kyllä. 4-napainen versio mahdollistaa kaikkien 3 vaiheen + nollan samanaikaisen katkaisun - vaaditaan joissakin turva- tai eristyssovelluksissa (esim. generaattorin vaihto).

Q3: Tarvitaanko ylikuormitusrelettä edelleen?

A3: Ehdottomasti. Kontaktori vain kytkee virran – se ei suojaa ylikuormitukselta tai vaihehäviöltä. Yhdistä aina lämpö- tai elektroninen ylikuormitusrele moottorin suojaamiseksi.

Q4: Mitä "AC-4-luokitus" tarkoittaa käytännössä?

A4: Se tarkoittaa, että kontaktori pystyy käsittelemään turvallisesti moottorin tukkeutumisen (peruutusjarrutus) ja syöttöjännitteen (lyhyet purskeet) – yleistä nostimissa, puristimissa ja sekoittimissa. Tämä aiheuttaa suuria virtapiikkejä; AC-4-luokitus varmistaa kosketusten kestävyyden.

Q5: Miksi valita CDADA F -kontaktori globaalien merkkien sijaan?

A5: CDADA tarjoaa:

● Alkuperäinen IEC 60947-4-1 -standardin testidokumentaation mukainen

● Kilpailukykyinen hinnoittelu tinkimättä hopeaseoksista tai valokaaren vaimentamisesta

● Täysi kelan jännitealue maailmanlaajuiseen vientiin

● Nopea näyte- ja massatoimitus Kiinasta

● OEM-tuki: mukautetut merkinnät, pakkaukset ja tekniset tiedostot (CE-vakuutus, kytkentäkaaviot)
